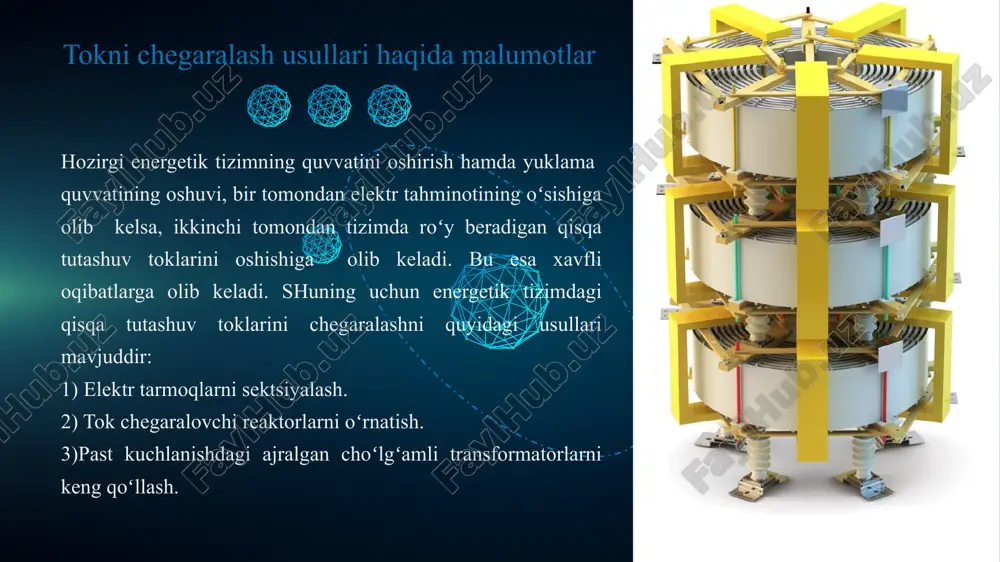

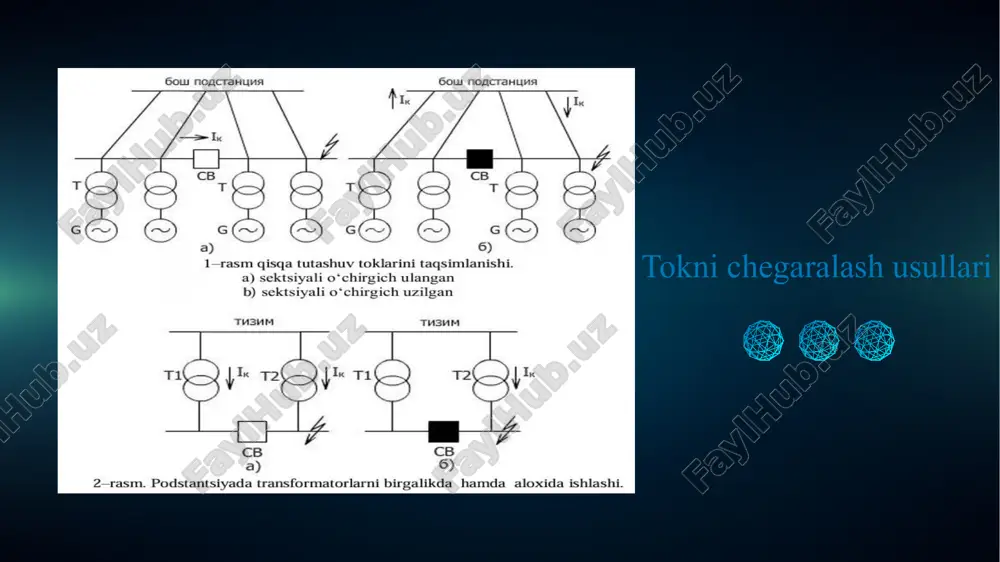

powerpoint 演示文稿 andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalish to`rtinchi bosqich k 91-21 guruh talabasi ortiqov alinurning stansiya va podstansiyalarning elektr qismi fanidan tayyorlagan mustaqil ishi tokni chegaralash usullari, reaktorlar reja: 1 .tokni chegaralash usullari haqida malumotlar. 2 .tokni chegaralash usullari, reaktorlar. 4 .reaktorlarning afzalliklari va kamchilikari. 3 . reaktorlar qo`llanilishi, ishlash prinsipi. 5 .xulosa. 6 .foydalanilgan adabiyotlar. tokni chegaralash usullari haqida malumotlar hozirgi energetik tizimning quvvatini oshirish hamda yuklama quvvatining oshuvi, bir tomondan elektr tahminotining oʻsishiga olib kelsa, ikkinchi tomondan tizimda roʻy beradigan qisqa tutashuv toklarini oshishiga olib keladi. bu esa xavfli oqibatlarga olib keladi. shuning uchun energetik tizimdagi qisqa tutashuv toklarini chegaralashni quyidagi usullari mavjuddir: 1) elektr tarmoqlarni sektsiyalash. 2) tok chegaralovchi reaktorlarni oʻrnatish. 3)past kuchlanishdagi ajralgan choʻlgʻamli transformatorlarni keng qoʻllash. tokni chegaralash usullari tokni chegaralash usullari haqida malumotlar 1- usulda qisqa tutashuv toklarini 1,5–2 marta kamaytirish imkonini beradi. a) cb-ulanganda qisqa tutashuv g1, g2 dan qisqa tutashuv …

2 / 13

huv, ortiqcha tok yoki boshqa favqulodda holatlarda tarmoqni himoya qilish uchun ishlatiladigan avtomatik uzgichni anglatadi. u elektr oqimini avtomatik ravishda uzadi yoki qayta ulaydi. mazkur sxemada cb qismlari tarmoqning muayyan qismida energiya oqimini boshqarish va himoyalash vazifasini bajaradi. reaktorlar qisqa tutashuv toklarini cheklovchi maxsus texnik vositalarga birinchi navbatda tokni chegaralovchi reaktorlar kiradi.reaktorlar kuchli elektr qurilmalaridagi qisqa tutashuv tokini cheklash uchun xizmat qiladi. agar qisqa tutashuv reaktorlardan keyin boʻlganda shinalardagi kuchlanishni ma`lum darajada ushlab turish imkonini ham beradi. reaktorlar 6–10 kv li elektr tarmoqlarida qoʻllaniladi. ayrim hollarda 35 kv va undan yuqori kuchlanishli qurilmalarida, shuningdek 1000 v dan kichik kuchlanishda ham qoʻllaniladi. reaktor –nomagnit materialdan tayyorlangan oʻzakka ega boʻlmagan induktiv gʻaltakdan iboratdir. shu sababli doimiy induktiv qarshilikka ega, yahni oʻtayotgan tok kattaligiga bogʻliq boʻlmaydi. reaktorning ulanish sxemalari a) xususiy reaktor ulash (oʻzi uchun); b) gruppaviy reaktor; v) sektsiyaviy reaktor. 1) katta quvvatli va ma`lum liniyalar uchun xususiy (oʻz–oʻzi uchun) reaktorlar qoʻllaniladi; …

3 / 13

hi - yuqori kuchlanishli elektr tarmoqlari: tokni chegaralovchi reaktorlar, yuqori kuchlanishli elektr tarmoqlarida qisqa tutashuvlarni oldini olish va energiya uzatish jarayonini barqarorlashtirish uchun ishlatiladi. - sanoat tizimlari: ular sanoat jarayonlarida, masalan, elektr motorlar va boshqa qurilmalarda qo'llaniladi. - qayta energiya uzatish tizimlari: tokni chegaralovchi reaktorlar, qayta energiya uzatish tizimlarida energiya yo'qotishlarini kamaytirish uchun ishlatiladi. reaktorlar ishlash prinsipi reaktorlarni tanlash reaktorlar nominal toki, nominal kuchlanishi va nominal induktiv qarshiligiga qarab tanlanadi. u qur ≤ unom; i maks ≤ inom; bunda, reaktor induktiv qarshiligi qisqa tutashuv tokini berilgan miqdor darajasigacha cheklash shartidan aniqlanadi.qt da reaktor choʻlgʻami ruxsat etilgan qiymatdan ortiqcha qiziydi. vatanimiz sanoati nominal toki 4000 a gacha boʻlgan betonli reaktorlar ishlab chiqaradi va ular vertikal, gorizontal hamda pogʻonali oʻrnatishga mo`ljallab tayyorlanadi. reaktorning choʻlgʻamlaridan tok oʻtganida odatda, oʻtish quvvatining 0,1–0,2% miqdorida aktiv quvvat isrofi bo`ladi. nominal tok 1000 a dan ortiq boʻlganda bu isroflar miqdori juda ko`payib ketadi, shu sababli reaktorni sunhiy …

4 / 13

rga texnik xizmat ko'rsatish va ta'minlash murakkab bo'lishi mumkin. afzalliklari tokni chegiralovchi reaktorlar yuqori va past kuchlanishli tarmoqlarda ishlashi mumkin, bu ularning moslashuvchanligini oshiradi. xulosa ushbu taqdimotda tokni chegaralash usullari va reaktorlar haqida malumotlar berildi.ushbu tokni chegaralovchi qurilmalarni stansiya va podstansiyalarda qo`llash va ularni o`rnatish usullarini o`rganib chiqdik. elektr stansiyalarda va podstansiyalarda tokni chegaralashning uchta usulini o`rganib chiqdik.ushbu usullardan hozirgi kunda eng ko`p qo`llaniladigan turi bu reaktorlar orqali tokni chegaralash usuli eng ko`p qo`llanilgan usul hisoblanishini ko`rib chiqdik.qisqa tutashuvlarda tok kuchi yuqori bo`lganligi sababli,barcha elektr qurilmalarining ishdan chiqishiga olib keladi.bu stansiyalarda va podstansiyalarda juda katta zarar yetkazishiga olib keladi. ushbu tokni chegaralash uchun bir qancha usullarni ko`rib chiqdik.o`rganib chiqilgan usullarning barchasi stansiya va podstansiyalardagi generator va transformatorlarni himoyalash foydalaniladi. foydalanilgan adabiyotlar. 1. neklepaev b.n. «elektricheskaya chasti stansiy i podstansiy». - m,; energiya,1976. 2. rojkova a.d., kozulin v.s. «stansiya va podstansiyalarning elektr asbob-uskunalari». - darslik, t.; uqituvchi,1986. 3. rojkova a.d., kozulin …

5 / 13
