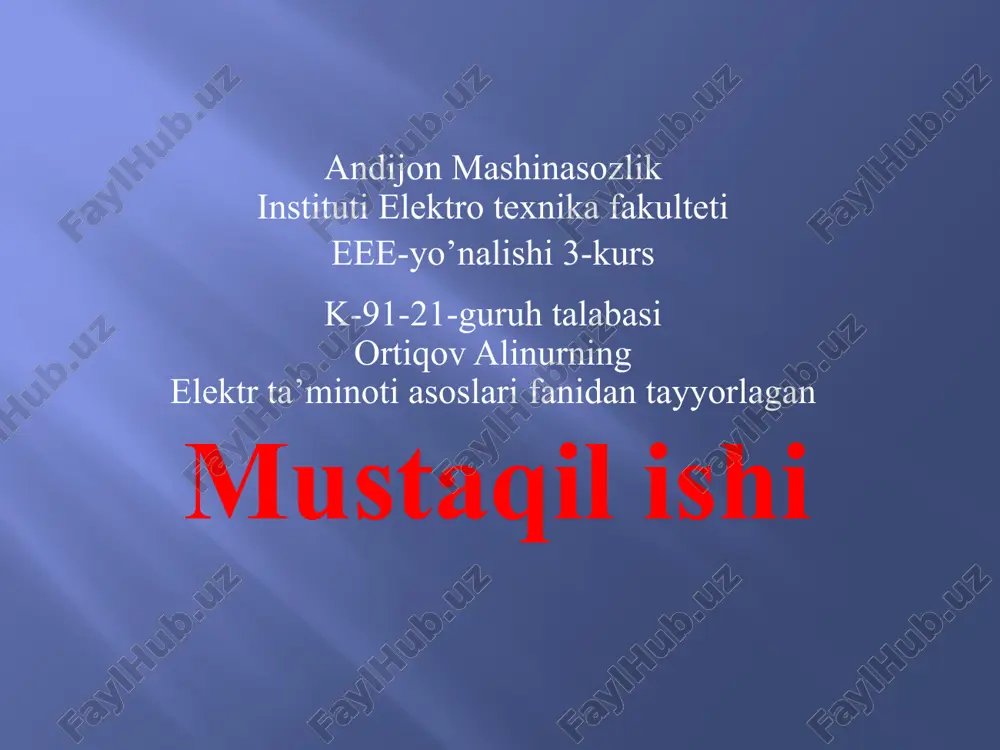

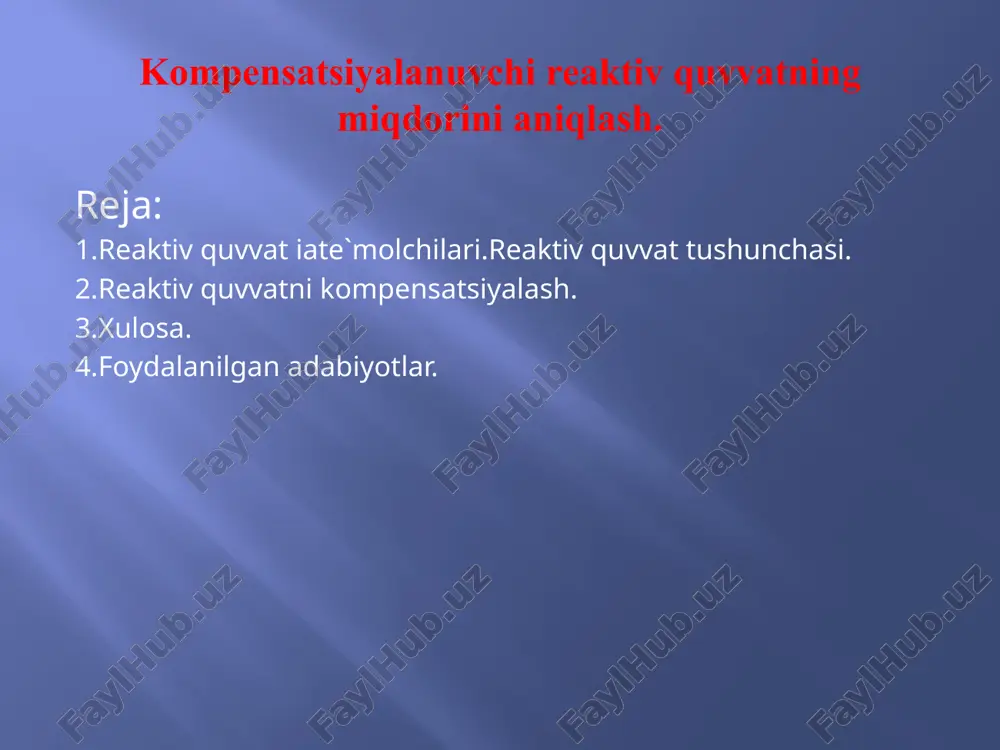

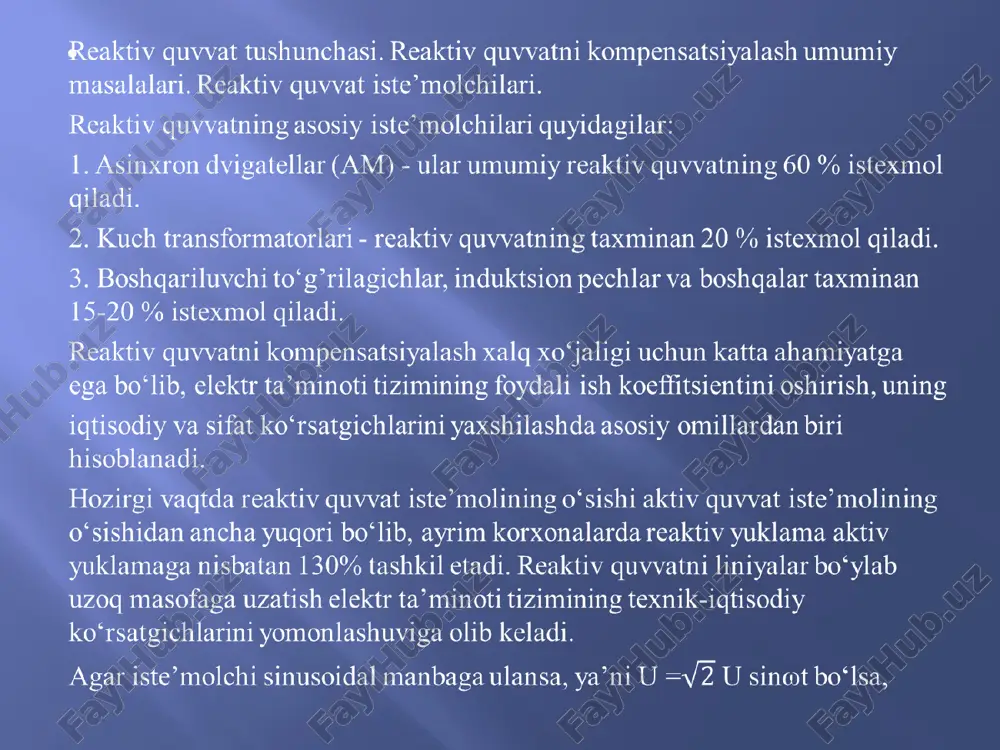

prezentatsiya powerpoint andijon mashinasozlik instituti elektro texnika fakulteti eee-yo’nalishi 3-kurs k-91-21-guruh talabasi ortiqov alinurning elektr ta’minoti asoslari fanidan tayyorlagan mustaqil ishi kompensatsiyalanuvchi reaktiv quvvatning miqdorini aniqlash. reja: 1.reaktiv quvvat iate`molchilari.reaktiv quvvat tushunchasi. 2.reaktiv quvvatni kompensatsiyalash. 3.xulosa. 4.foydalanilgan adabiyotlar. reaktiv quvvat tushunchasi. reaktiv quvvatni kompensatsiyalash umumiy masalalari. reaktiv quvvat iste’molchilari. reaktiv quvvatning asosiy iste’molchilari quyidagilar: 1. asinxron dvigatellar (am) - ular umumiy reaktiv quvvatning 60 % istexmol qiladi. 2. kuch transformatorlari - reaktiv quvvatning taxminan 20 % istexmol qiladi. 3. boshqariluvchi toʻg’rilagichlar, induktsion pechlar va boshqalar taxminan 15-20 % istexmol qiladi. reaktiv quvvatni kompensatsiyalash xalq xoʻjaligi uchun katta ahamiyatga ega boʻlib, elektr ta’minoti tizimining foydali ish koeffitsientini oshirish, uning iqtisodiy va sifat koʻrsatgichlarini yaxshilashda asosiy omillardan biri hisoblanadi. hozirgi vaqtda reaktiv quvvat iste’molining oʻsishi aktiv quvvat iste’molining oʻsishidan ancha yuqori boʻlib, ayrim korxonalarda reaktiv yuklama aktiv yuklamaga nisbatan 130% tashkil etadi. reaktiv quvvatni liniyalar boʻylab uzoq masofaga uzatish elektr ta’minoti tizimining …

2 / 15

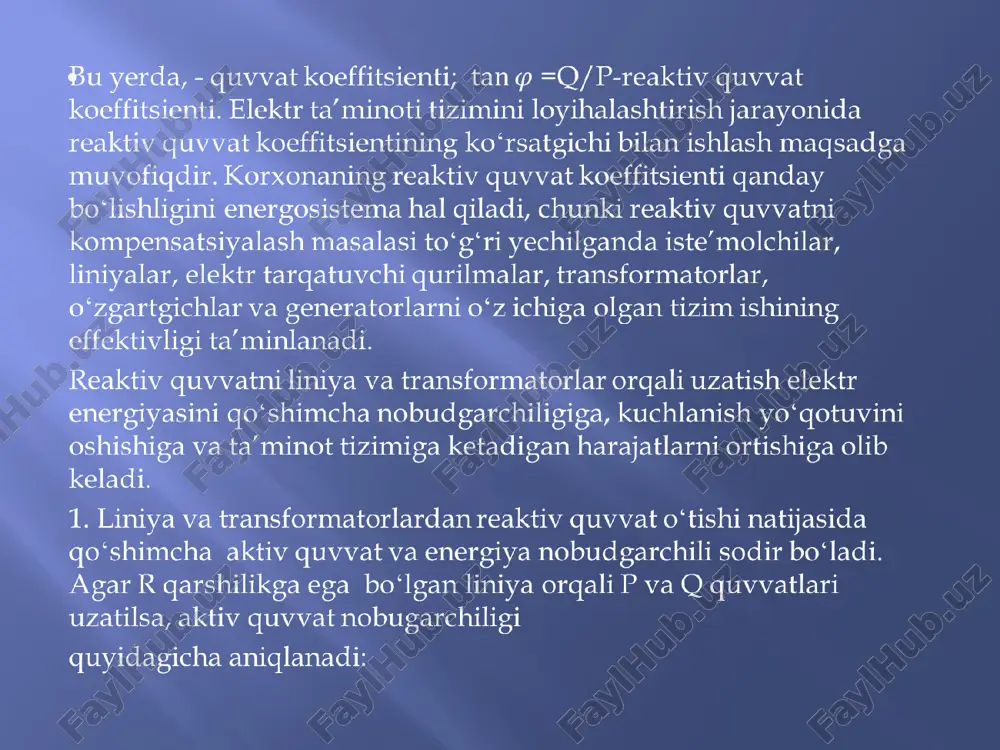

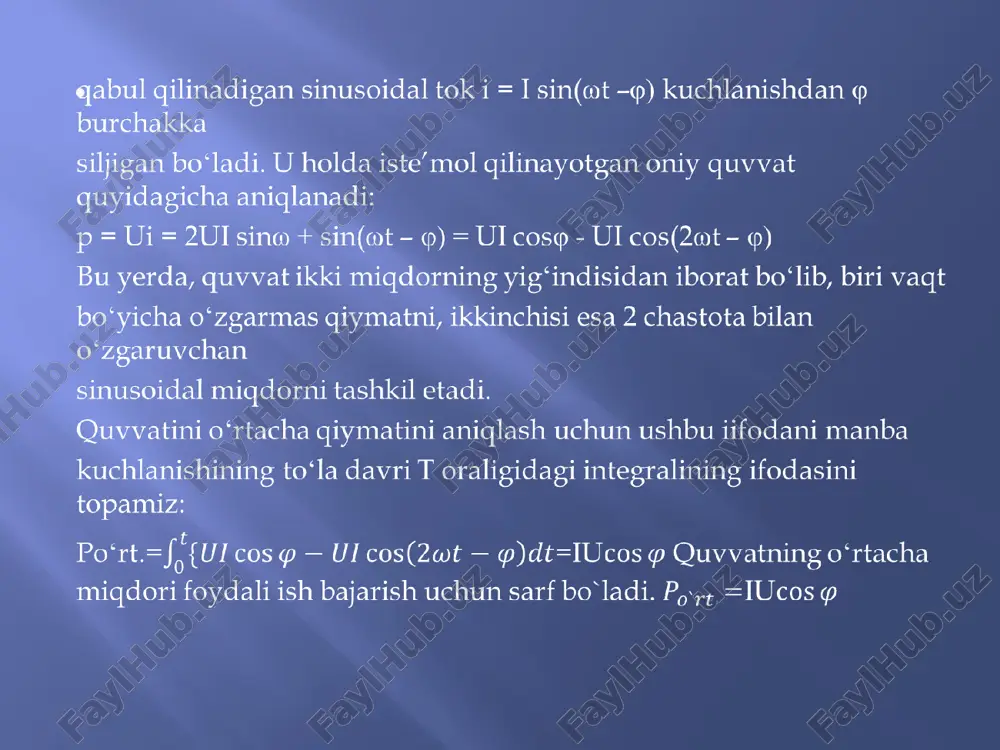

dagi integralining ifodasini topamiz: poʻrt.==iuquvvatning oʻrtacha miqdori foydali ish bajarish uchun sarf bo`ladi. iu bu yerda, - quvvat koeffitsienti; =q/p-reaktiv quvvat koeffitsienti. elektr ta’minoti tizimini loyihalashtirish jarayonida reaktiv quvvat koeffitsientining koʻrsatgichi bilan ishlash maqsadga muvofiqdir. korxonaning reaktiv quvvat koeffitsienti qanday boʻlishligini energosistema hal qiladi, chunki reaktiv quvvatni kompensatsiyalash masalasi toʻgʻri yechilganda iste’molchilar, liniyalar, elektr tarqatuvchi qurilmalar, transformatorlar, oʻzgartgichlar va generatorlarni oʻz ichiga olgan tizim ishining effektivligi ta’minlanadi. reaktiv quvvatni liniya va transformatorlar orqali uzatish elektr energiyasini qoʻshimcha nobudgarchiligiga, kuchlanish yoʻqotuvini oshishiga va ta’minot tizimiga ketadigan harajatlarni ortishiga olib keladi. 1. liniya va transformatorlardan reaktiv quvvat oʻtishi natijasida qoʻshimcha aktiv quvvat va energiya nobudgarchili sodir boʻladi. agar r qarshilikga ega boʻlgan liniya orqali p va q quvvatlari uzatilsa, aktiv quvvat nobugarchiligi quyidagicha aniqlanadi: reaktiv quvvatni kompensatsiyalash usullari. tabiiy va sun’iy usullari. korxona va sexlar boʻyicha tizimdan olinadigan reaktiv quvvat istexmolini kamaytirish uchun kuchlanishi 1000 vgacha va 1000 vdan yuqori kondensator batareyalari …

3 / 15

kamaytirishni birinchi navbatda koʻrib chiqilishi kerak, chunki bunda katta miqdordagi harajatlar talab qilinmaydi. reaktiv quvvat manbaalari. kondensator qurilmalarining sxemalari.kompensatsiyalanuvchi reaktiv quvvatning miqdorini aniqlash. korxonada oʻrnatiladigan reaktiv quvvatni kompensatsiyalovchi vositalarning umumiy quvvati energosistemaning topshirigʻi bilan belgilanadi. reaktiv quvvat kompensatsiyalovchi texnik vositalarga quyidagi qurilmalar kiradi: kondensator batareyalari, sinxron yuritgichlar yoki kompensatorlar, ventilli statik reaktiv quvvat manbasi. reaktiv quvvatni kompensatsiyalashning mohiyatini ushbu rasmda koʻrsatilgan sxema va vektor diagrammalari orqali oson tasavvur qilish mumkin. aktiv-induktiv xarakterli iste’molchi uchun koʻrsatilgan diagrammada(rasmda) os vektorining qiymati iste’mol qilinayotgan reaktiv quvvat q1 ni yoki tok i ni koʻrsatadi. sa vektori esa iste’mol qilinayotgan aktiv quvvat p1 ni yoki tok ir ni koʻrsatadi. toʻla quvvat s1 yoki tok i1 oa vektori bilan belgilanadi. reaktiv quvvat koeffitsienti tgφ1 orqali aniqlandi. kompensatsiyaning vektor diagrammaga ta’siri ushbu rasmda koʻrsatilgan. yuklamaga parallel qk quvvatli kondensator ulanganda, umumiy reaktiv quvvat q1-qk (tok il-ic) boʻladi, vektor diagrammasidagi a nuqta a1 nuqtaga siljiydi va φ1 burchagi …

4 / 15

3 fazali kondensatorlar, 20 - 35 kv li kondensator batareyada 1 fazali kondensatorlar ketma-ket va parallel ulanib, batareya xosil qilinadi. kuchlanishi 380 voltli, 6 kv va 10 kv li kondensatorlar mavjud. ular mineral yog’ shimitilgan (km turidagi) va sintetik suyuqlik shimitilgan (ks) turida boʻladi. kondensatorlarning reaktiv quvvatni kompensatsiyalashda keng ishlatishiga asosiy sabablar quyidagilardan iborat: aktiv quvvatning solishtirma isrofi 0,005 kvt/kvar gacha kichik boʻlishi mumkin; ekspluatatsiyasi va montaj ishlari oson bajariladi; narxi nisbatan arzon; massasi yengil; shovqinsiz ishlaydi; kondensator batareyasini iste’molchilar guruhining joylashgan maydoniga oʻrnatish mumkin. kondensator batareyalarining kamchiliklari: yongʻindan xavfliligi, qoldiq zaryadning mavjudligi; oʻta kuchlanish va tokning sakrashlariga sezgirligi; generatsiya qilinayotgan quvvat miqdorining kuchlanishga uzviy bogʻliqligi(q=wc). uk-kondensator qurilmasi; u3-bino ichkarisiga oʻrnatiluvchi; n, tboshqaruv kuchlanish yoki tok boʻyicha. kondensator qurilmalarini oʻrnatish xususiy, guruh iste’molchilari uchun, markazlashtirilgan boʻlishi mumkin. ayrim iste’molchining kirish qismiga kondensator toʻgʻridan-toʻgʻri ulansa, xususiy oʻrnatish sodir boʻladi. bunday ulanishda kondensatorning ishlatilishi toʻla boʻlmaydi, chunki iste’molchini uzilishi kondensatorni ham tarmoqdan …

5 / 15

shiradi. sm ni salt rejimda ishlatib, faqat reaktiv quvvat manbasi sifatida qoʻllash katta foyda keltirmaydi, salt yurganda aktiv quvvat yoʻqotishi koʻp boʻladi. kompensatsiyalanuvchi reaktiv quvvatning miqdorini aniqlash. kompensatsiyalovchi qurilmalarning zaruriy quvvatini aniqlashda energosistemaning korxonaga uzatadigan reaktiv quvvat miqdorini hisobga olish kerak. umumiy holda quyidagi shart bajarilishi talab qilinadi: qk ≥ qx - qe bu yerda, qx - korxonaning hisobiy(iste’mol etadigan) reaktiv quvvati; qe - energosistema tomonidan uzatiladigan reaktiv quvvat; qk - korxonada kompensatsiyalanishi zarur boʻlgan reaktiv quvvat; kompensatsiyalovchi qurilmalarning quvvatini quyidagicha aniqlash mumkin: qk = pm (tgφm - tgφe ) bu yerda, pm - energosistema yuklamasi maksimum boʻlganida korxonaning aktiv quvvati; tgφm - pm ga toʻgʻri keladigan reaktiv quvvat koeffitsienti; tgφe - energosistema talab qiladigan reaktiv quvvat koeffitsienti. shunday qilib, korxonaning reaktiv quvvat tanqisligini bir qismi energosistema tomonidan qoplansa, ikkinchi qismi korxonaga oʻrnatiladigan kompensatorlar orqali toʻldiriladi. quvvati 750 kva dan oshmagan korxonalarda reaktiv quvvat, kuchlanishi 1 kv gacha boʻlgan tomonidan …
