1 / 32

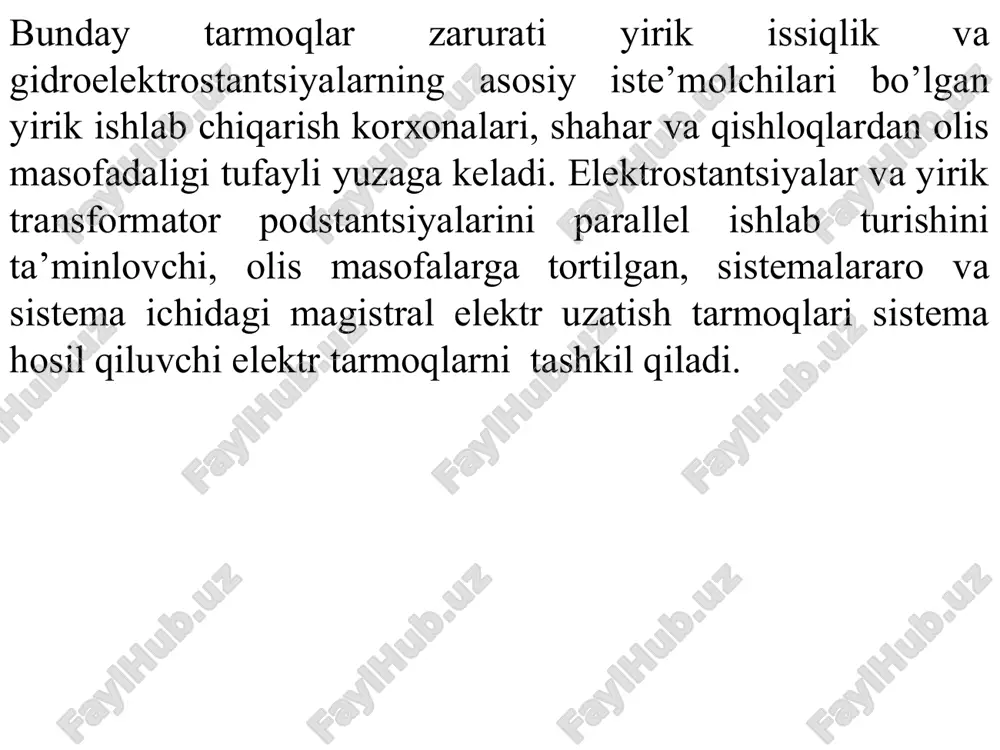

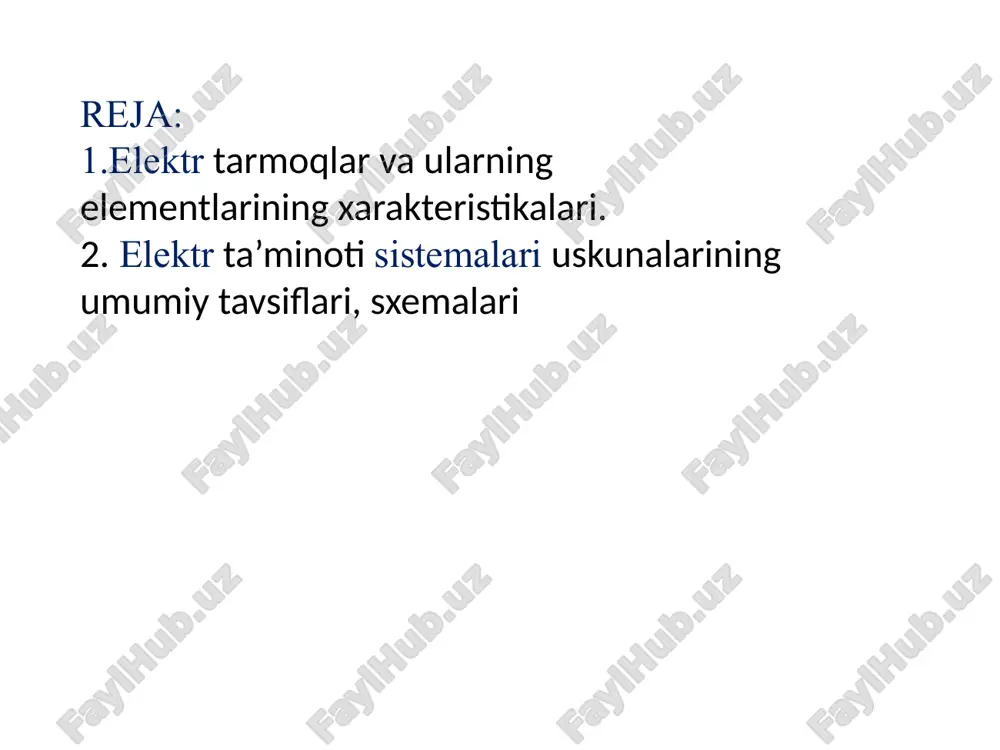

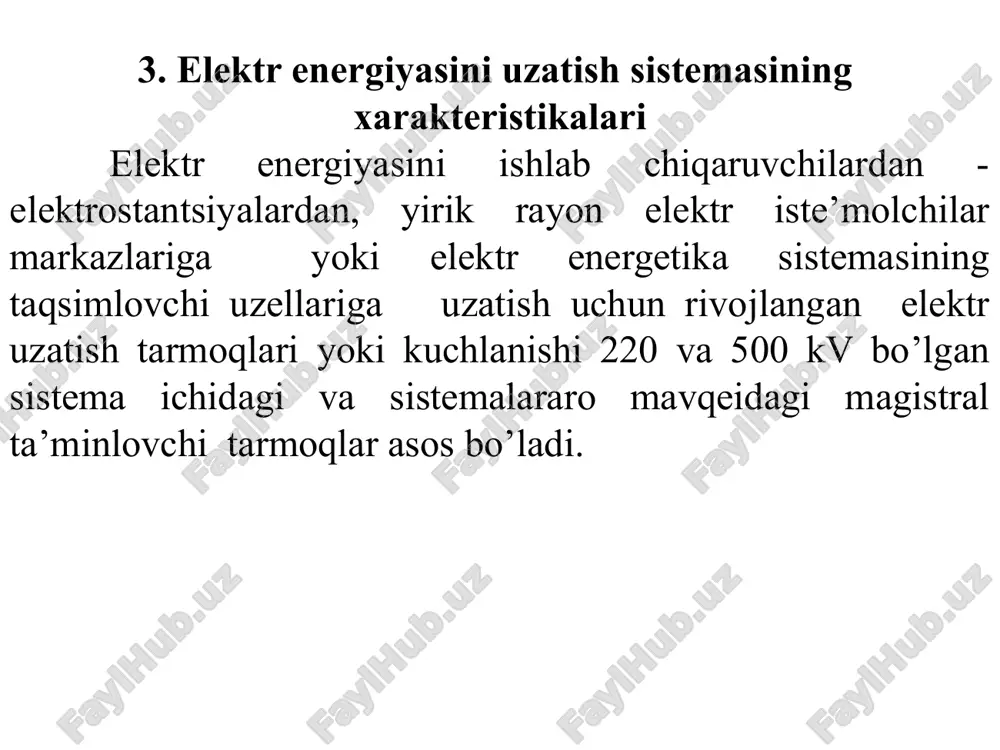

elekt yuklamalarni hisoblash usullarining tasnifi raxmatov abdugani djumabekovich etvaqtem kafedrasi dotsenti 10 mavzu: elektr ta’minoti sistemalarining sxemalari va xarakteristikalari fan: elektr energiyasini ishlab chiqarish, uzatish va taqsimlash 1 reja: 1.elektr tarmoqlar va ularning elementlarining xarakteristikalari. 2. elektr ta’minoti sistemalari uskunalarining umumiy tavsiflari, sxemalari 3. elektr energiyasini uzatish sistemasining xarakteristikalari elektr energiyasini ishlab chiqaruvchilardan - elektrostantsiyalardan, yirik rayon elektr iste’molchilar markazlariga yoki elektr energetika sistemasining taqsimlovchi uzellariga uzatish uchun rivojlangan elektr uzatish tarmoqlari yoki kuchlanishi 220 va 500 kv bo’lgan sistema ichidagi va sistemalararo mavqeidagi magistral ta’minlovchi tarmoqlar asos bo’ladi. bunday tarmoqlar zarurati yirik issiqlik va gidroelektrostantsiyalarning asosiy iste’molchilari bo’lgan yirik ishlab chiqarish korxonalari, shahar va qishloqlardan olis masofadaligi tufayli yuzaga keladi. elektrostantsiyalar va yirik transformator podstantsiyalarini parallel ishlab turishini ta’minlovchi, olis masofalarga tortilgan, sistemalararo va sistema ichidagi magistral elektr uzatish tarmoqlari sistema hosil qiluvchi elektr tarmoqlarni tashkil qiladi. bunday tarmoqning vazifasi – elektroenergetika sistemasini shakllantirish va birdaniga elektr energiyasini uzatish …

2 / 32

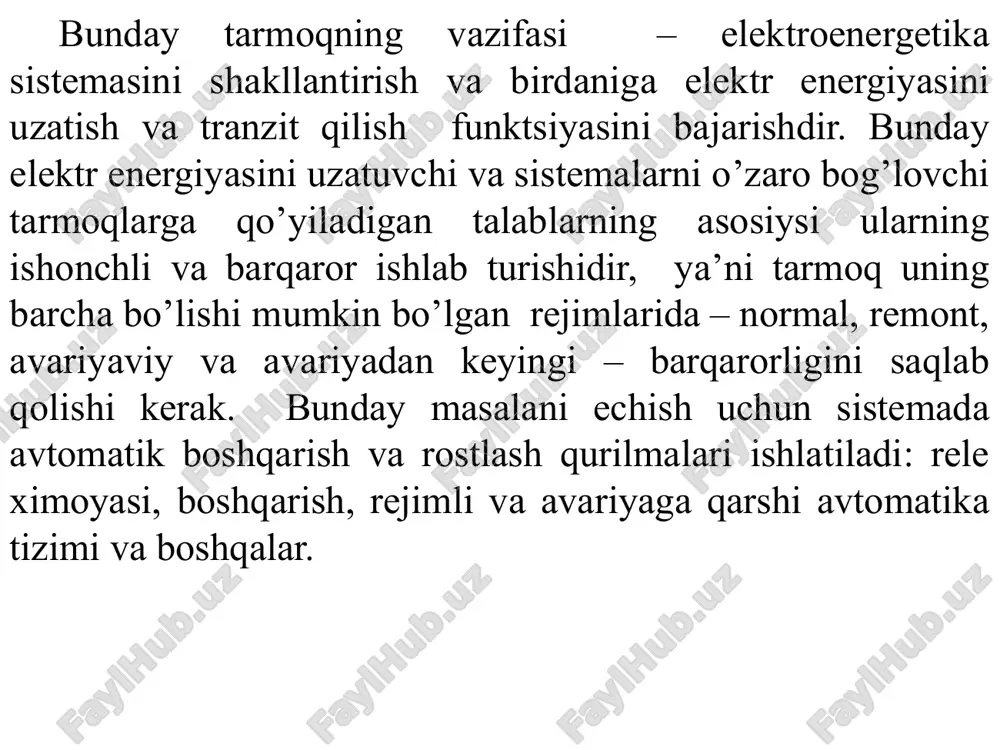

rgiyasini uzatuvchi tarmoqlar va avtomat rostlash va ximoya vositalari birgalikda elektr energiyasini uzatish sistemasini tashkil qiladi. sistema yasovchi elektr tarmoq energosistemaning asosiy qismi bo’lib, olis masofalarda joylashgan iste’molchilarga (1000 km gacha va undan olis masofaga) katta quvvatlar oqimini ( bir necha gvt gacha) yetkazib berish uchun xizmat qiladi va asosan o’zgaruvchan tokda bo’ladi. regionlararo elektr uzatish tarmoqlari odatda yuqoriroq kuchlanishda bo’ladi, respublikamiz sharoitida 220 va 500 kv ni tashkil qiladi va shu kuchlanishdagi transformator podstantsiyalarini o’zaro birlashtiradi. 220 kv kuchlanishli tarmoqlar sistema hosil qiluvchi tarmoqlar bo’lib, 500 kv kuchlanishli tarmoqlar elektroenergetik tizimni barqarorligini ta’minlash uchun va sistemalararo tarmoqlar sifatida foydalaniladi. bunday kuchlanishli tarmoqlar yirik elektrostantsiyalar quvvatlarini uzatish va sistema ichidagi va sistemalararo markaziy transformator podstantsiyalarini o’zaro bog’lab turish uchun xizmat qiladi. yuklama tugunlarida va sistema ichidagi tugunlarda 500/220/110, 500/110/35, 220/110/10 kv kuchlanish pog’onalari qo’llaniladi. elektr uzatish tarmoqlarning nominal kuchlanishi kattaligi uzatilayotgan quvvatlar miqdoriga, kuvvatni uzatish masofasiga va zanjirlar soniga bog’liq …

3 / 32

tadbir choralar qo’llaniladi. taqsimlovchi elektr tarmoqlarning (tet) vazifasi – elektr energiyasini 6-10 kvli iste’molchilarga bevosita yetkazib berish, iste’molchilar rayonidagi 6–110/0,38–35 kv li podstantsiyalar orasida elektr energiyasini taqsimlash, xududda joylashgan kam quvvatli (quvvati bir necha mvtlardan bir necha yuz mvt largacha bo’lgan) elektrostantsiyalarning quvvatlarini olishdan iborat bo’ladi. taqsimlovchi tarmoqlarning rejim xususiyatlari ko’pincha ularning konfiguratsiyasi bilan aniqlanadi. elektr tarmoqlar sxemasining konfiguratsiyasi elektr ta’minoti markazlari, qabul qiluvchi postantsiyalarning o’zaro joylashuviga va elektr ta’minoti ishonchliligiga qo’yiladigan talablarni bajarilishiga bog’liq bo’ladi. taqsimlovchi tarmoqlar ochiq yoki yopiq ishlangan bo’ladi. ochiq konfiguratsiyali tarmoqlar – radial ( 1.3, a-rasm) va magistral ( 1.3, b-rasm) sxemali bo’lib, bitta ta’minot markaziga ega bo’ladi. magistral konfiguratsili tarmoq uchun o’tkazgich simlar, kommutatsion apparaturalar radial tarmoqlarga nisbatan kam sarflanadi. 3.rasm. ochiq rezervlanmagan konfiguratsiyali tarmoq:a – radial; b – magistral. bitta elektr ta’minot markazidan ta’minlangan ikki radial rezervlanmagan elektr tarmoq keyinchali yangi uchastkalar qo’shilishi bilan tarmoqning kengayishi natijasida magistrallar ulanib xalqa konfiguratsiyali yopiq tarmoq …

4 / 32

r sxemalarida yuklama uzellari elektr energiyasini bitta ta’minot markazidan oladi (tm) (3.1-rasm). bunda bir zanjirli tarmoqqa faqat bitta yuklama uzeli (3.1,a-rasm) yoki bir necha yuklama uzeli ulanishi mumkin (3.1,b-rasm).. liniya tarmoqlangan bo’lishi mumkin (3.1,v-rasm). 6,10,35 kvli taqsimlovchi tarmoqlarda ta’minot markazi (tm), bevosita yuklama uzellariga liniyalari ketgan, taqsimlovchi punktlarga (tp) ulangan bo’lishi mumkin (3.1, g-rasm). tm va tp orasida ikki tarmoq yotqizilgan bo’lishi mumkin. bunda elektr tarmoq qisman rezervlangan tarmoqqa aylanadi (3.1, d -rasm). 1-rasm. radial tarmoqlar konfiguratsiyasining variantlari: a, b– bir yuklama uzelli, bir chiziqli et; g, e – oraliq taqsimlash punktli et yopiq tarmoqlar konfiguratsiyasi variantlari: a – bir tm dan ta’minlanuvchi bir zanjirli; b –ikki tm dan ta’minlanuvchi bir zanjirli tarmoq; g – ikki tm dan ta’minlanuvchi ikki zanjirli; elektr tarmoqlar konfiguratsiyasi podstantsiyani ulanish sxemasini tanlashga asos bo’ladi. radial elektr tarmoqlarda bitta liniyaga bitta podstantsiya ulanishi mumkin (3.3, a-rasm), bir necha podstantsiyalar bo’laklanib ulanishi mumkin (3.3, b-rasm), yoki …

5 / 32

talablar va normal, avariyadan keyin va remont rejimlarida podstantsiya orqali kuvvatlarni tranzitini ta’minlash imkoniyatlarini hisobga olish kerak bo’ladi. ps sxemasi shunday shakllantirilishi kerakki, uning keyingi bosqichma – bosqich kengayish imkoniyatlari keng bo’lishi kerak. avariyaviy vaziyatlar yuzaga kelganida arh yordamida iste’molchilarni elektr ta’minoti tezkor tiklanish imkoniyatlari bo’lishi kerak. kuchlanishi 35–500 kv bo’lgan podstantsiyalarni loyihalashtirishda keng qo’llanilayotgan taqsimlovchi qurilmalarning tipaviy elektr ulanish sxemalarini ko’rib chiqamiz. eng oddiy sxemalarga liniya - raz’edinitelli (3.4, a-rasm) va yuklama o’chirgichli transformator (3.4, b-rasm) blokli sxema misol bo’la oladi. har bir sxema echimlarida tavsiya qilingan kuchlanish klasslari ko’rsatiladi 3.4rasm. podstantsiyalarning blokli sxemalari: a –yuklama o’chirgichli blok (liniya – transformator); b – liniya tomonidan peremichkali va o’chirgichli ikki blok 3.10 rasmda 35 – 500 kv kuchlanishli podstantsiyalarning o’rta va past kuchlanishli taqsimlash qurilmalariga ulangan 10(6) kv kuchlanishli taqsimlash qurilmalarining eng xarakterli sxemalari keltirilgan. bitta transformatorli bo’lsa, bitta sektsiyalanmagan shinalar sistemasi (3.10 , a- rasm), ikki transformatorli bo’lsa – …
