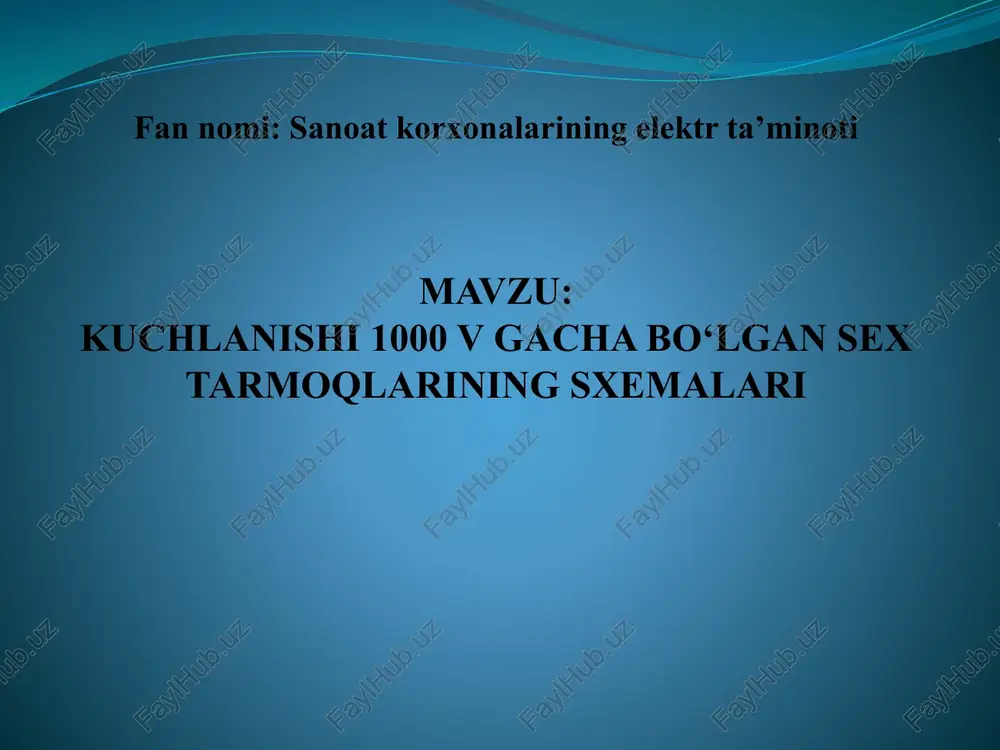

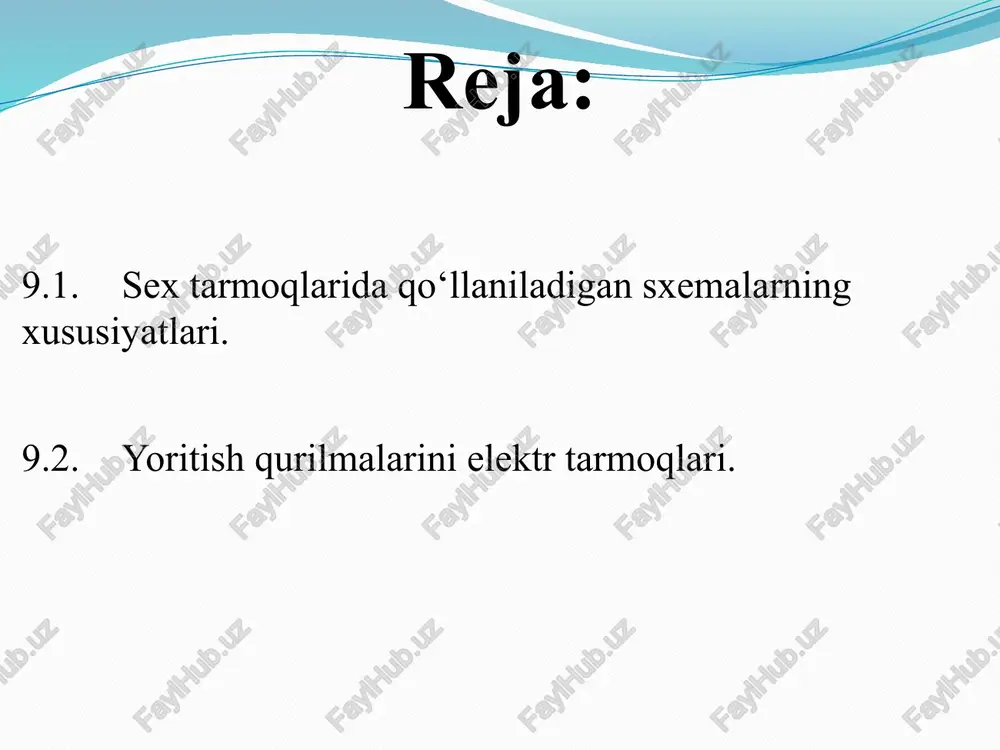

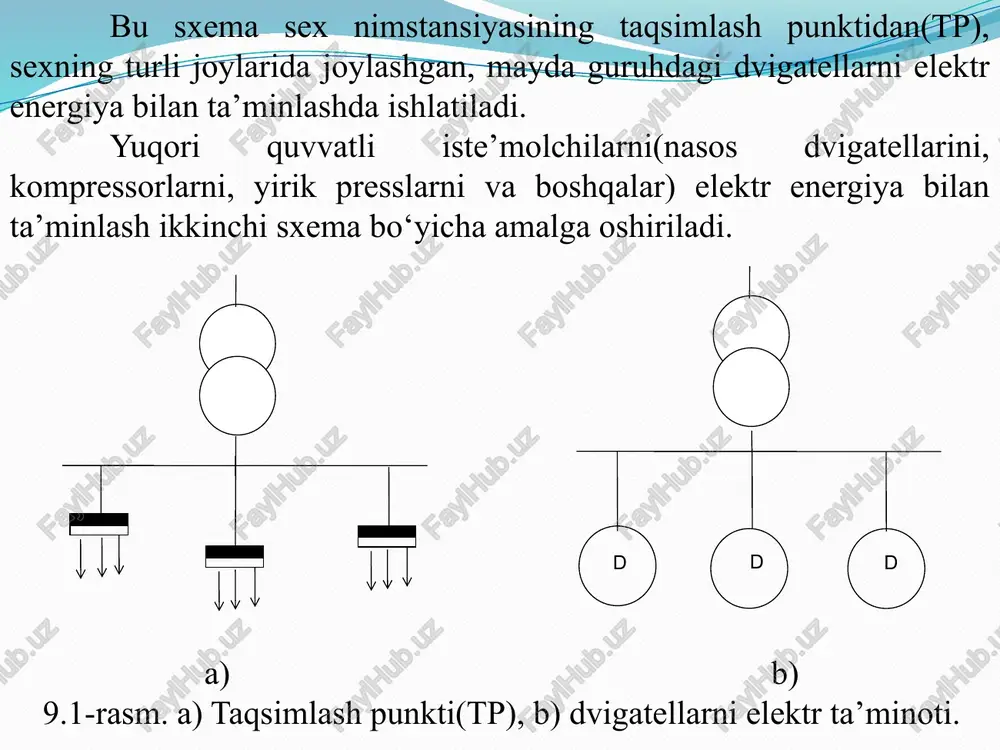

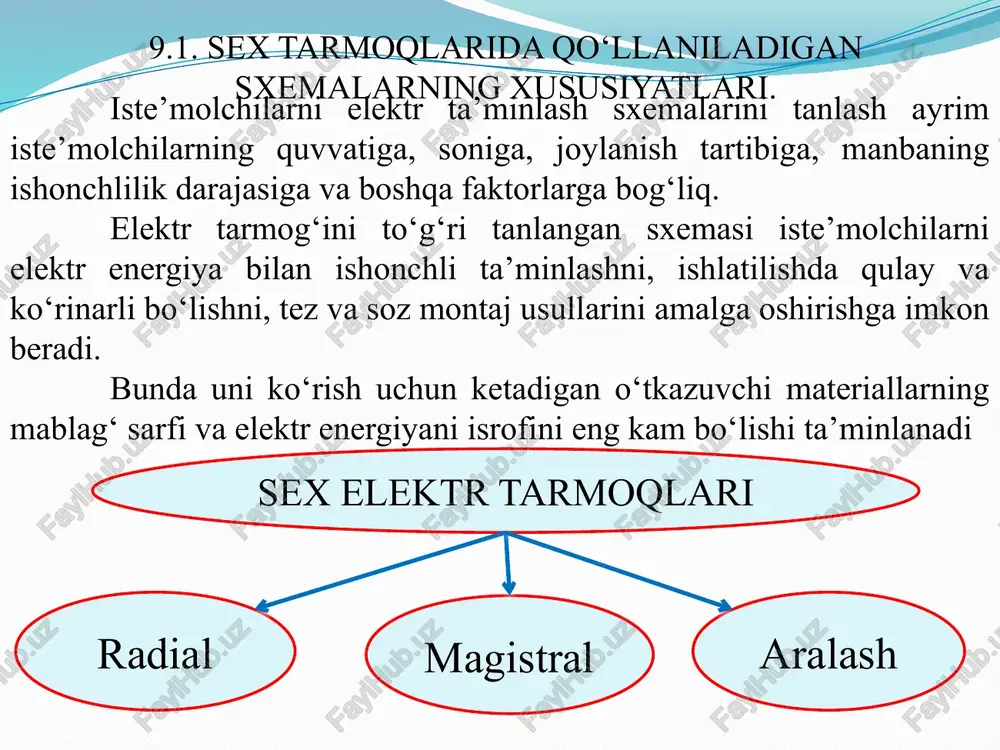

fan nomi: sanoat korxonalarining elektr ta’minoti mavzu №9 kuchlanishi 1000 v gacha bo‘lgan sex tarmoqlarining sxemalari ma’ruza mashg’ulotini olib boradi: phd, dotsent i.u.raxmonov lavozimi: toshdtu “elektr ta’minoti” kafedrasi mudiri telefon raqami: +998909458700 e-mail: ilider1987@yandex.ru fan nomi: sanoat korxonalarining elektr ta’minoti mavzu: kuchlanishi 1000 v gacha bo‘lgan sex tarmoqlarining sxemalari reja: 9.1. sex tarmoqlarida qo‘llaniladigan sxemalarning xususiyatlari. 9.2. yoritish qurilmalarini elektr tarmoqlari. 9.1. sex tarmoqlarida qo‘llaniladigan sxemalarning xususiyatlari. iste’molchilarni elektr ta’minlash sxemalarini tanlash ayrim iste’molchilarning quvvatiga, soniga, joylanish tartibiga, manbaning ishonchlilik darajasiga va boshqa faktorlarga bog‘liq. elektr tarmog‘ini to‘g‘ri tanlangan sxemasi iste’molchilarni elektr energiya bilan ishonchli ta’minlashni, ishlatilishda qulay va ko‘rinarli bo‘lishni, tez va soz montaj usullarini amalga oshirishga imkon beradi. bunda uni ko‘rish uchun ketadigan o‘tkazuvchi materiallarning mablag‘ sarfi va elektr energiyani isrofini eng kam bo‘lishi ta’minlanadi sex elektr tarmoqlari radial magistral aralash d d d a) b) 9.1-rasm. a) taqsimlash punkti(tp), b) dvigatellarni elektr ta’minoti. bu sxema sex nimstansiyasining …

2 / 13

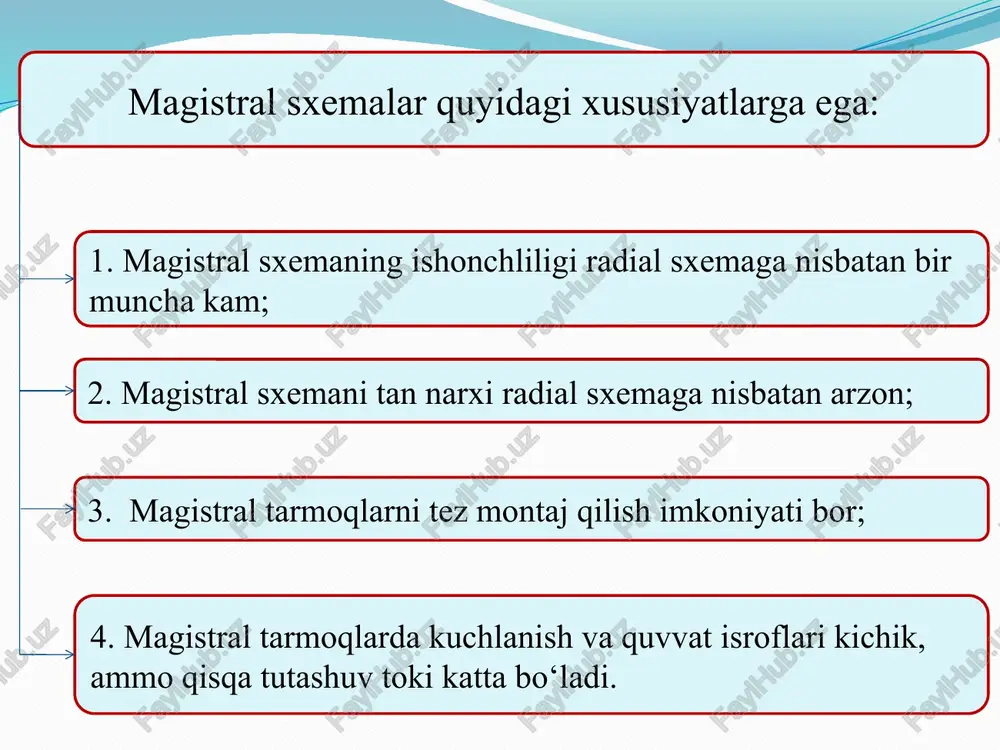

i 9.2-rasm. sim yoki kabel bilan bajarilgan magistral sxema. 9.3-rasm. shinali yig‘malar bilan bajarilgan magistral sxema. 9.4-rasm. blok-transformatorli magistral sxema. 9.5-rasm. «zanjirli» magistral sxema. 9.6-rasm. aralash sxema. magistral tarmoqlarni ishdan chiqishi shu tarmoqqa ulangan barcha iste’molchilarni uzib qo‘yilishiga sabab bo‘ladi, bu esa magistral tarmoqning kamchiligi hisoblanadi va elektr ta’minotining ishonchliligini pasaytiradi. radial va magistral tarmoqlarning xususiyatlarini hisobga olgan holda, ishlab chiqarishni xususiyatiga ko‘ra, atrof-muhit va sharoitga ko‘ra, aralash elektr ta’minlash sxemalari qo‘llaniladi: 1-asosiy magistral; 2-ikkilamchi magistral; 3-iste’molchilar. konstruktiv qurilishiga ko‘ra sex elektr tarmoqlari quyidagicha bajariladi: a) komplekt shina o‘tkazgichli; b) kabel konstruksiyali, ariqchali, lotok va qutuchalardagi kabelli hamda himoyalangan o‘tkazgichli; v) qurilish elementlariga o‘rnatilgan kabelli va himoyalangan o‘tkazgichli; g) trubalarda o‘tkazilgan kabelli va himoyalangan o‘tkazgichli; d) trolleyali tarmoqlar. 9.7-rasm. sex elektr tarmoqlari. elektr tarmoqlarni o‘rnatilishi atrof-muhit sharoitiga qarab, texnologik qurilmalarini joylanishi, hamda binoni qurilish xususiyatiga qarab tanlanadi. 9.2. yoritish qurilmalarini elektr tarmoqlari. sanoat korxonalarida yoritishni ikki turi bo‘ladi: ish joylarini, …

3 / 13

yta ulash sxemasi. 9.8-rasm. sex yoritish tarmoqlarni ikki transformator yordamida ulash sxemasi. nazorat savollari: iste’molchilarni elektr ta’minlash sxemalarini tanlash nimalarga bog’liq? elektr tarmog‘ini to‘g‘ri tanlangan sxemasi nimalarga imkon beradi yoki aksi bo’lsachi? magistral sxemalar afzalliklarini sanab bering. magistral sxemalarni tushuntirib bering. magistral sxemalarni qanday ko’rinishlari bor? konstruktiv qurilishiga ko‘ra sex elektr tarmoqlari qanday bajariladi? sanoat korxonalaridagi yoritish turlarini tushuntirib bering? e’tiboringiz uchun rahmat! image2.emf image3.emf t1 t2 t1 t2 /docprops/thumbnail.jpeg
