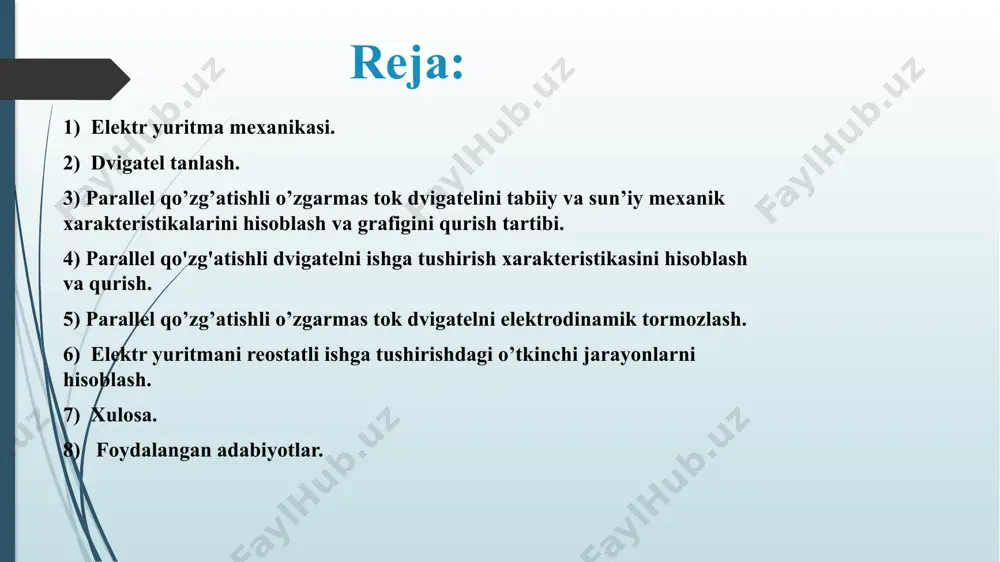

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi qobulov muzaffarning “elektr yuritma asoslari” fanidan tayyorlagan kurs ishi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi abdupattayev saidjahonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha taqdimoti. mavzu:parallel qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja: 1) elektr yuritma mexanikasi. 2) dvigatel tanlash. 3) parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 4) parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. 5) parallel qo’zg’atishli o’zgarmas tok dvigatelni elektrodinamik tormozlash. 6) elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 7) xulosa. 8) foydalangan adabiyotlar. elektr yuritma mexanikasi. b38 – variant elektr yuritmani ish rejimi – qisqa uzatma – ii pog’onali reduktor, ƞr = _0,93. dvigatel turi – parallel qo’zg’atishli o’td mc , nm 550 480 460 ωm = 88 rad/sek t, sek 25 45 60 jm …

2 / 15

piladi: rя = 0,5 (1 - ηh) (uh/ih) [ om ] = 0,5 (1-0,87)*220/286 = 0,05 om dvigatel qarshiligini hisoblanadi: = + = 0,05+ 0,0792 = 0,0396 om dvigtel tezligini n=200 ayl/min gacha kamaytirish uchun lozim bo’lgan tashqi qarshilik qiymatini aniqlaymiz: rp =6* rя = 0.3om dvigatel tezlik xarakteristikasini quramiz : ωp = ω [ (u - iя (rdv+rp) / uh - iя rdv] = 112*[220-(286*0,35) / 220-67*0,237] = 61 rad/sek parallel qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. dvigatelni ishga tushirish xarakteristikasini uning tabiiy xarakteristikasi asosida quramiz. dvigatelni tabiiy xarakteristikasida imax va imin toklarga tegishli ikkita nuqtani belgilang, bunda imax =2ih = 2*286 = 572 a ic =ih = 286a = const imin =1.2 ic = 1.2*286 = 343,2 a deb olamiz. imax va imin toklarga mos qarshilikni hisoblang. r1=u/imax; = 220/572 = 0,384 om r2=u/ imin = 220/343,2= 0,641om …

3 / 15

zg’atishli elektrodvigatelni ishga tushirish, reverslash va tormozlashni avtomatik boshqarish masalalarini ishlab chiqdim, avtomatik boshqarish sxemalarni tuzishni o’rgandim, elektr yuritmalarni boshqarish sxema elementlarini grafik tasvirlanishini va printsipial sxemalarini o’qishni o’rgandim. kurs loyihasini bajarishda men elektr yuritmani tezligini rostlash masalalarini yechdim, boshqarish sxemalarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalariga ega bo’ldim foydalanilgan adabiyotlar ключев в. и «теория электропривода» м. энергоатомиздат. 2000. 440с. москаленко в. в «электрический привод» учебное пособие, академия 2004г. 238с. москаленко в. в «системы автоматизированного управления электропривода» учебник. инфра м. 2004г. бекетов в.ф. «основы электропривода» учебное пособие по курсовому проектированию. м.2002г. image1.jpg image2.png image2.jpg image3.jpg image5.png image6.png image4.jpg image7.png /docprops/thumbnail.jpeg

4 / 15

parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash (kurs loyihasi taqdimoti) - Page 4

5 / 15

parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash (kurs loyihasi taqdimoti) - Page 5
