1 / 16

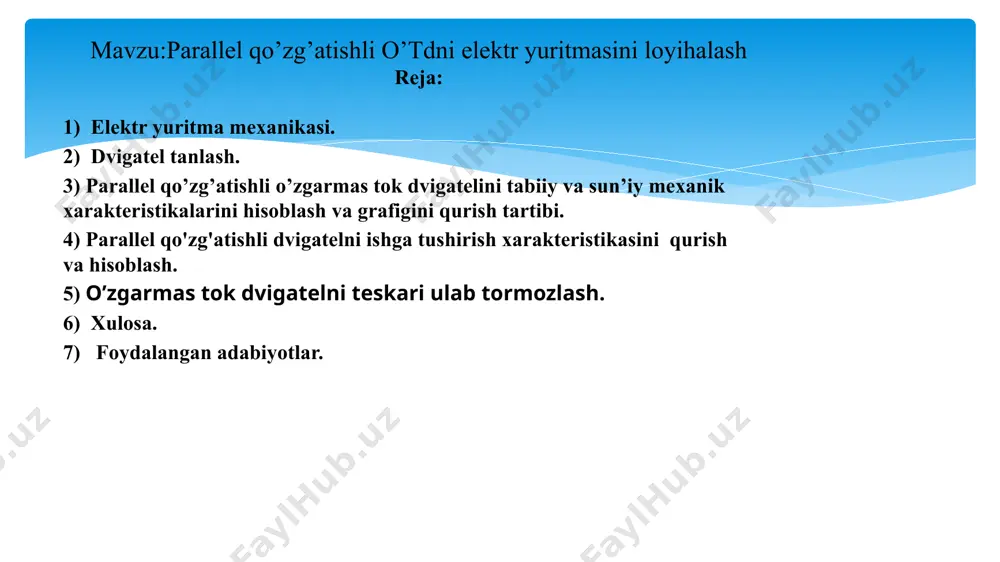

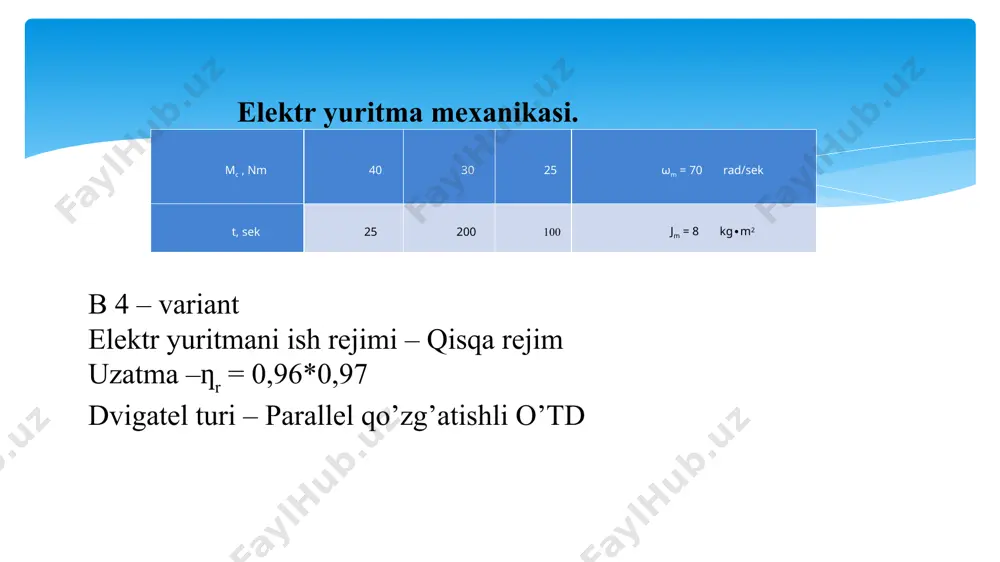

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi qobulov muzaffarning “elektr yuritma asoslari” fanidan tayyorlagan kurs ishi bo’yicha prezintatsiya. andijon mashinasozlik institute “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi ibrohimov hojisolining “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha taqdimoti. 1) elektr yuritma mexanikasi. 2) dvigatel tanlash. 3) parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 4) parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini qurish va hisoblash. 5) o’zgarmas tok dvigatelni teskari ulab tormozlash. 6) xulosa. 7) foydalangan adabiyotlar. mavzu:parallel qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja: elektr yuritma mexanikasi. b 4 – variant elektr yuritmani ish rejimi – qisqa rejim uzatma –ƞr = 0,96*0,97 dvigatel turi – parallel qo’zg’atishli o’td mc , nm 40 30 25 ωm = 70 rad/sek t, sek 25 200 100 jm = 8 kg∙m2 ishchi mexanizm validagi quvvat: pm = mc.ek∙ωm =38.4*70=2.688 kvt …

2 / 16

va grafigini qurish tartibi. salt ishlash aylanish tezligi aniqlanadi: n0 = 9.55*78,5=750 х {rad/sek} nominal moment hisoblanadi: =3200/70=45,7 n*m bu yerda, ωp – dvigatel yakoriga qo’shimcha rp = 6rя qarshilik qo’shilgandagi burchak tezlik quyidagicha hisoblanadi ωp = ω0 [ 1-(ih (r2+rp) / uh)] ωp=78,5*(1-(19*(1,33+5,32)/220))=33,4 [ rad/sek ] dvigatelning tabiiy xarakteristikasini qurish qo’zg’atish tokining nominal qiymatini hisoblaymiz. ibh = uh / =220/2.86=241 [ a ] yakorning nominal tokini aniqlaymiz: iян= ibh - ih=76.9-37=39.9 [ a ] 4. nominal qarshilik qiymatini aniqlaymiz: rh =uh / iян=220/39.9=5.51 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi: ṙд = / rh=2.86/5.51=0.52 parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini qurish va hisoblash. dvigatelni4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ = bu yerda i̇2 =in19*0,88=16,7a o’tish toki, u 20% gacha i̇ct tokdan katta olinadi. chegara tokini hisoblaymiz: i̇1 = λ·i̇2=0,88*16,7=14,7 a ishga tushirish paytidagi to’la qarshilik: ṙ1 = 1 / i̇1=1/14,7=0,068 om …

3 / 16

telni ishga tushirish, reverslash va tormozlashni avtomatik boshqarish masalalarini ishlab chiqdim, avtomatik boshqarish sxemalarni tuzishni o’rgandim, elektr yuritmalarni boshqarish sxema elementlarini grafik tasvirlanishini va printsipial sxemalarini o’qishni o’rgandim. kurs loyihasini bajarishda men elektr yuritmani tezligini rostlash masalalarini yechdim, boshqarish sxemalarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalariga ega bo’ldim. xulosa klyuchev v. va "elektr haydovchi nazariyasi" m. energoatomizdat. 2000. 440 b. moskalenko v. "elektr haydovchi" darslik, akademiya 2004 yil. 238s. moskalenko v. "elektr drayvlar uchun avtomatlashtirilgan boshqaruv tizimlari" darsligida. infra m. 2004 yil beketov v.f. “elektr haydovchi asoslari” kursni loyihalash bo'yicha darslik. m. 2002 yil foydalanilgan adabiyotlar image2.png image3.png image4.png image5.png image6.png image7.png /docprops/thumbnail.jpeg

4 / 16

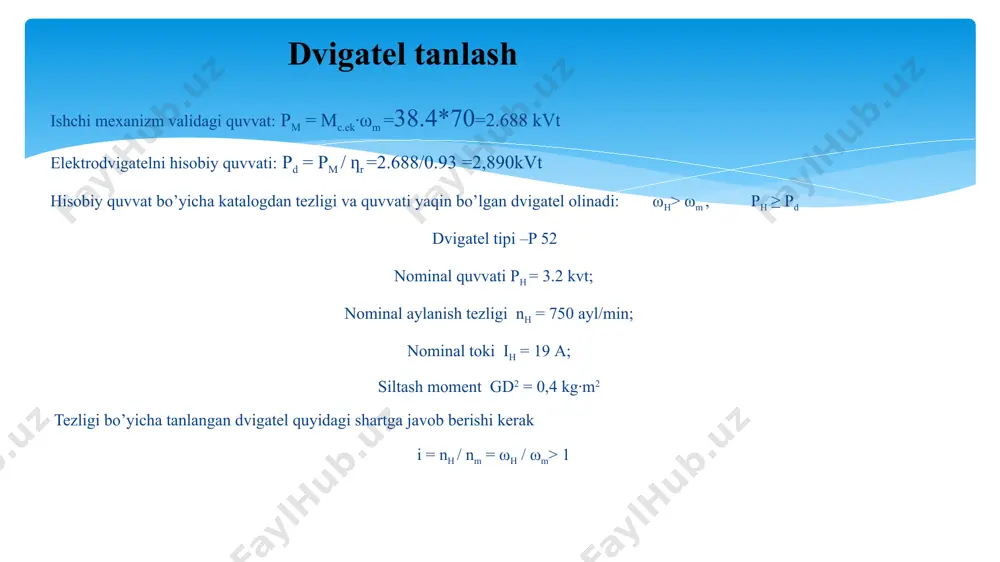

parallel qo’zg’atishli o’tdni elektr yuritmasini loyihalash - Page 4

5 / 16

parallel qo’zg’atishli o’tdni elektr yuritmasini loyihalash - Page 5
