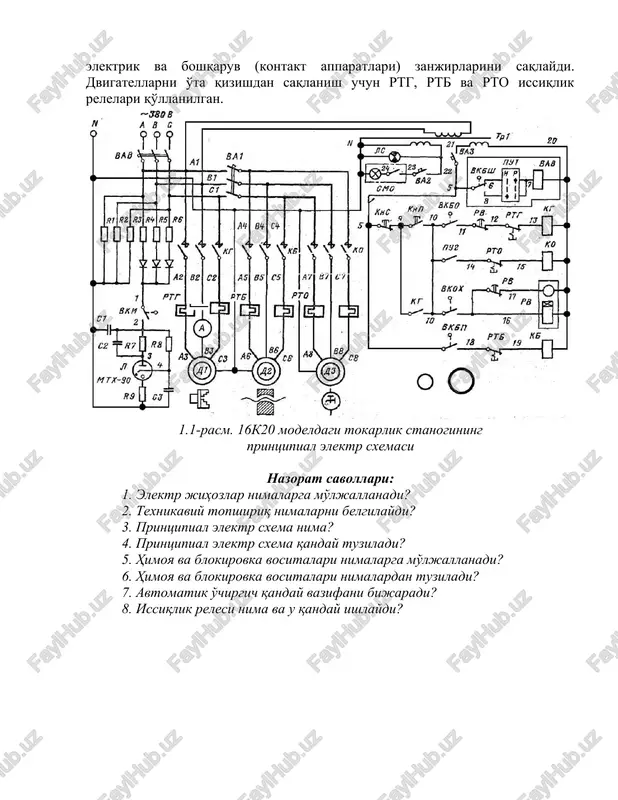

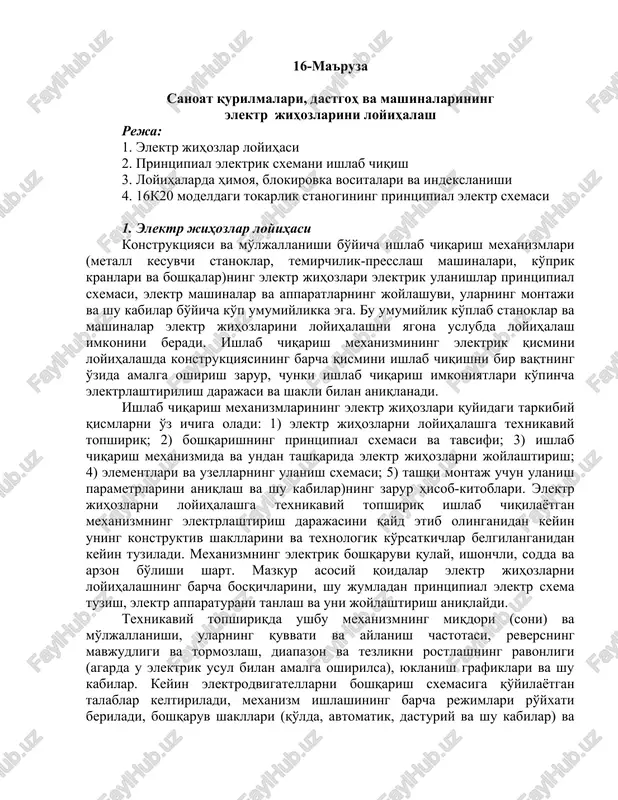

1 ─ ma'ruza 16-ma'ruza sanoat qurilmalari, dastgoh va mashinalarining elektr jihozlarini loyihalash reja: 1. elektr jihozlar loyihasi 2. printsipial elektrik sxemani ishlab chiqish 3. loyihalarda himoya, blokirovka vositalari va indekslanishi 4. 16k20 modeldagi tokarlik stanogining printsipial elektr sxemasi 1. elektr jihozlar loyihasi konstruktsiyasi va mo'ljallanishi bo'yicha ishlab chiqarish mexanizmlari (metall kesuvchi stanoklar, temirchilik-presslash mashinalari, ko'prik kranlari va boshqalar)ning elektr jihozlari elektrik ulanishlar printsipial sxemasi, elektr mashinalar va apparatlarning joylashuvi, ularning montaji va shu kabilar bo'yicha ko'p umumiylikka ega. bu umumiylik ko'plab stanoklar va mashinalar elektr jihozlarini loyihalashni yagona uslubda loyihalash imkonini beradi. ishlab chiqarish mexanizmining elektrik qismini loyihalashda konstruktsiyasining barcha qismini ishlab chiqishni bir vaqtning o'zida amalga oshirish zarur, chunki ishlab chiqarish imkoniyatlari ko'pincha elektrlashtirilish darajasi va shakli bilan aniqlanadi. ishlab chiqarish mexanizmlarining elektr jihozlari quyidagi tarkibiy qismlarni o'z ichiga oladi: 1) elektr jihozlarni loyihalashga texnikaviy topshiriq; 2) boshqarishning printsipial sxemasi va tavsifi; 3) ishlab chiqarish mexanizmida va undan tashqarida …

2 / 1

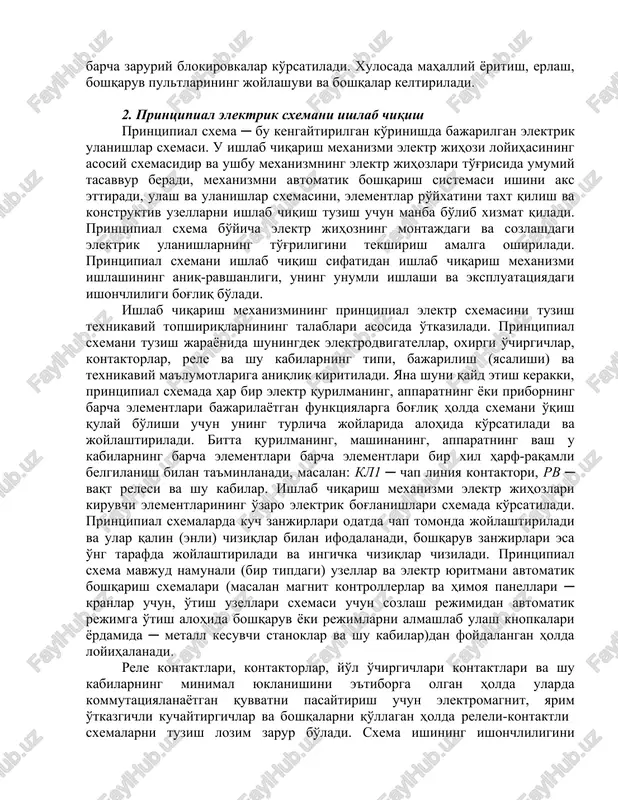

topshiriqda ushbu mexanizmning miqdori (soni) va mo'ljallanishi, ularning quvvati va aylanish chastotasi, reversning mavjudligi va tormozlash, diapazon va tezlikni rostlashning ravonligi (agarda u elektrik usul bilan amalga oshirilsa), yuklanish grafiklari va shu kabilar. keyin elektrodvigatellarni boshqarish sxemasiga qo'yilayotgan talablar keltiriladi, mexanizm ishlashining barcha rejimlari ro'yxati beriladi, boshqaruv shakllari (qo'lda, avtomatik, dasturiy va shu kabilar) va barcha zaruriy blokirovkalar ko'rsatiladi. xulosada mahalliy yoritish, erlash, boshqaruv pultlarining joylashuvi va boshqalar keltiriladi. 2. printsipial elektrik sxemani ishlab chiqish printsipial sxema ─ bu kengaytirilgan ko'rinishda bajarilgan elektrik ulanishlar sxemasi. u ishlab chiqarish mexanizmi elektr jihozi loyihasining asosiy sxemasidir va ushbu mexanizmning elektr jihozlari to'g'risida umumiy tasavvur beradi, mexanizmni avtomatik boshqarish sistemasi ishini aks ettiradi, ulash va ulanishlar sxemasini, elementlar ro'yxatini taxt qilish va konstruktiv uzellarni ishlab chiqish tuzish uchun manba bo'lib xizmat qiladi. printsipial sxema bo'yicha elektr jihozning montajdagi va sozlashdagi elektrik ulanishlarning to'g'riligini tekshirish amalga oshiriladi. printsipial sxemani ishlab chiqish sifatidan ishlab chiqarish …

3 / 1

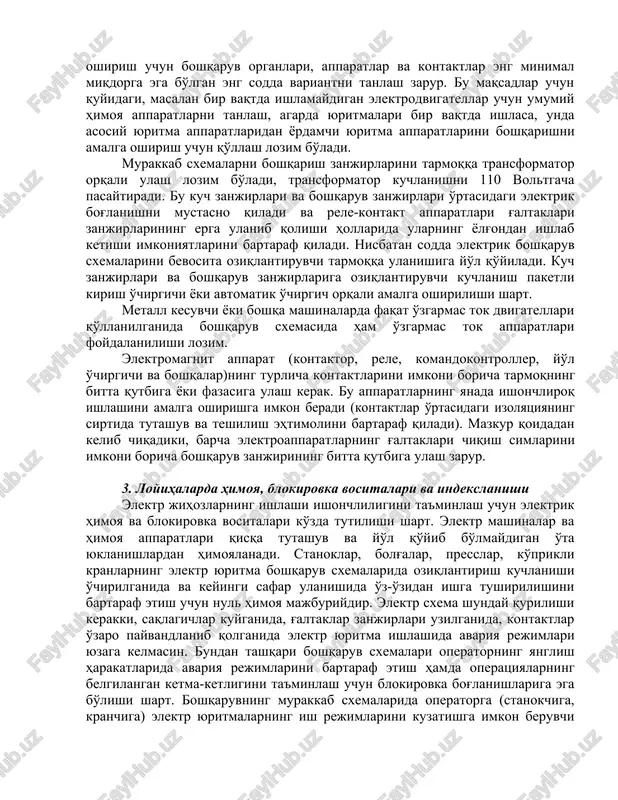

alohida ko'rsatiladi va joylashtiriladi. bitta qurilmaning, mashinaning, apparatning vash u kabilarning barcha elementlari barcha elementlari bir xil harf-raqamli belgilanish bilan ta'minlanadi, masalan: kl1 ─ chap liniya kontaktori, rv ─ vaqt relesi va shu kabilar. ishlab chiqarish mexanizmi elektr jihozlari kiruvchi elementlarining o'zaro elektrik bog'lanishlari sxemada ko'rsatiladi. printsipial sxemalarda kuch zanjirlari odatda chap tomonda joylashtiriladi va ular qalin (enli) chiziqlar bilan ifodalanadi, boshqaruv zanjirlari esa o'ng tarafda joylashtiriladi va ingichka chiziqlar chiziladi. printsipial sxema mavjud namunali (bir tipdagi) uzellar va elektr yuritmani avtomatik boshqarish sxemalari (masalan magnit kontrollerlar va himoya panellari ─ kranlar uchun, o'tish uzellari sxemasi uchun sozlash rejimidan avtomatik rejimga o'tish alohida boshqaruv yoki rejimlarni almashlab ulash knopkalari yordamida ─ metall kesuvchi stanoklar va shu kabilar)dan foydalangan holda loyihalanadi. rele kontaktlari, kontaktorlar, yo'l o'chirgichlari kontaktlari va shu kabilarning minimal yuklanishini e'tiborga olgan holda ularda kommutatsiyalanayotgan quvvatni pasaytirish uchun elektromagnit, yarim o'tkazgichli kuchaytirgichlar va boshqalarni qo'llagan holda releli-kontaktli sxemalarni tuzish …

4 / 1

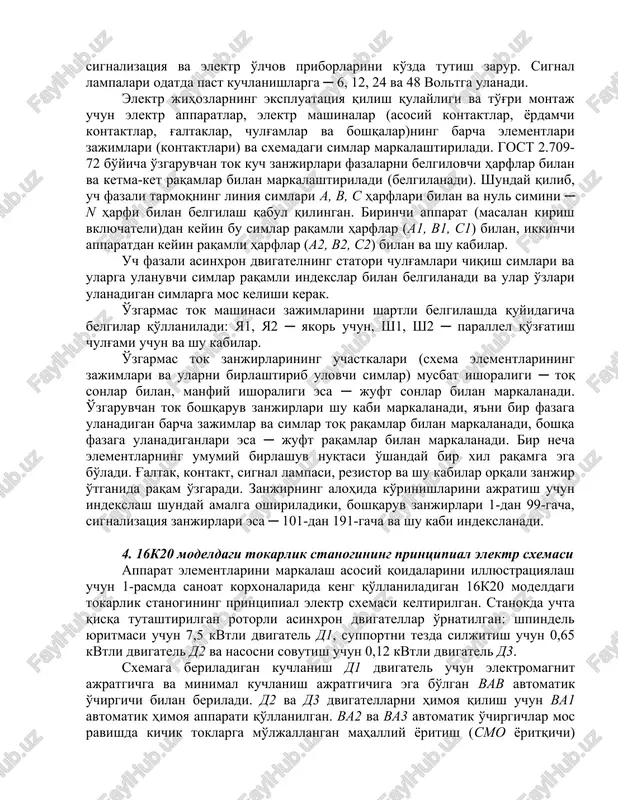

o qiladi va rele-kontakt apparatlari g'altaklari zanjirlarining erga ulanib qolishi hollarida ularning yolg'ondan ishlab ketishi imkoniyatlarini bartaraf qiladi. nisbatan sodda elektrik boshqaruv sxemalarini bevosita oziqlantiruvchi tarmoqqa ulanishiga yo'l qo'yiladi. kuch zanjirlari va boshqaruv zanjirlariga oziqlantiruvchi kuchlanish paketli kirish o'chirgichi yoki avtomatik o'chirgich orqali amalga oshirilishi shart. metall kesuvchi yoki boshqa mashinalarda faqat o'zgarmas tok dvigatellari qo'llanilganida boshqaruv sxemasida ham o'zgarmas tok apparatlari foydalanilishi lozim. elektromagnit apparat (kontaktor, rele, komandokontroller, yo'l o'chirgichi va boshqalar)ning turlicha kontaktlarini imkoni boricha tarmoqning bitta qutbiga yoki fazasiga ulash kerak. bu apparatlarning yanada ishonchliroq ishlashini amalga oshirishga imkon beradi (kontaktlar o'rtasidagi izolyatsiyaning sirtida tutashuv va teshilish ehtimolini bartaraf qiladi). mazkur qoidadan kelib chiqadiki, barcha elektroapparatlarning g'altaklari chiqish simlarini imkoni boricha boshqaruv zanjirining bitta qutbiga ulash zarur. 3. loyihalarda himoya, blokirovka vositalari va indekslanishi elektr jihozlarning ishlashi ishonchliligini ta'minlash uchun elektrik himoya va blokirovka vositalari ko'zda tutilishi shart. elektr mashinalar va himoya apparatlari qisqa tutashuv va yo'l …

5 / 1

etligini ta'minlash uchun blokirovka bog'lanishlariga ega bo'lishi shart. boshqaruvning murakkab sxemalarida operatorga (stanokchiga, kranchiga) elektr yuritmalarning ish rejimlarini kuzatishga imkon beruvchi signalizatsiya va elektr o'lchov priborlarini ko'zda tutish zarur. signal lampalari odatda past kuchlanishlarga ─ 6, 12, 24 va 48 voltga ulanadi. elektr jihozlarning ekspluatatsiya qilish qulayligi va to'g'ri montaj uchun elektr apparatlar, elektr mashinalar (asosiy kontaktlar, yordamchi kontaktlar, g'altaklar, chulg'amlar va boshqalar)ning barcha elementlari zajimlari (kontaktlari) va sxemadagi simlar markalashtiriladi. gost 2.709-72 bo'yicha o'zgaruvchan tok kuch zanjirlari fazalarni belgilovchi harflar bilan va ketma-ket raqamlar bilan markalashtiriladi (belgilanadi). shunday qilib, uch fazali tarmoqning liniya simlari a, b, c harflari bilan va nul simini ─ n harfi bilan belgilash qabul qilingan. birinchi apparat (masalan kirish vklyuchateli)dan keyin bu simlar raqamli harflar (a1, b1, c1) bilan, ikkinchi apparatdan keyin raqamli harflar (a2, b2, c2) bilan va shu kabilar. uch fazali asinxron dvigatelning statori chulg'amlari chiqish simlari va ularga ulanuvchi simlar raqamli indekslar …
