1 / 43

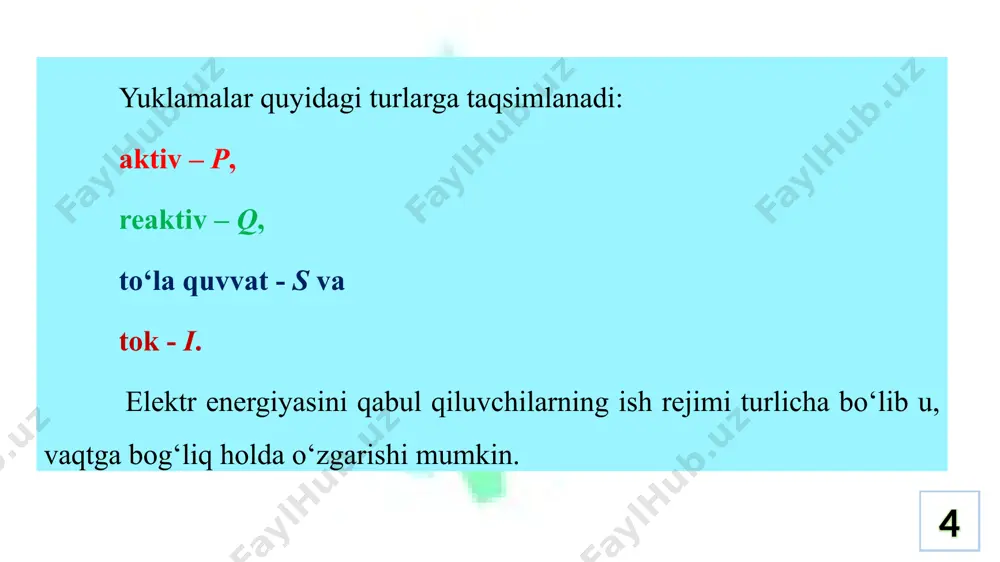

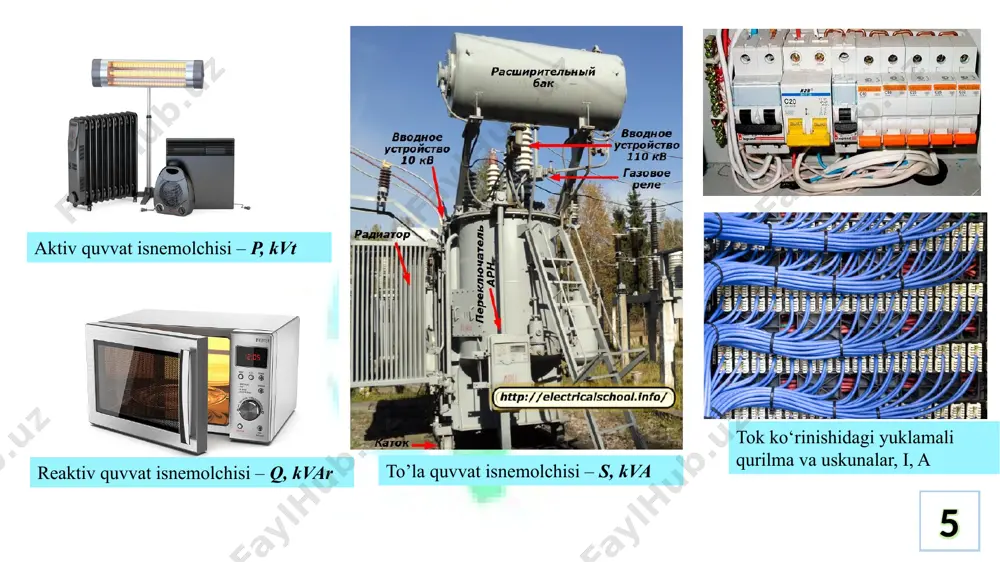

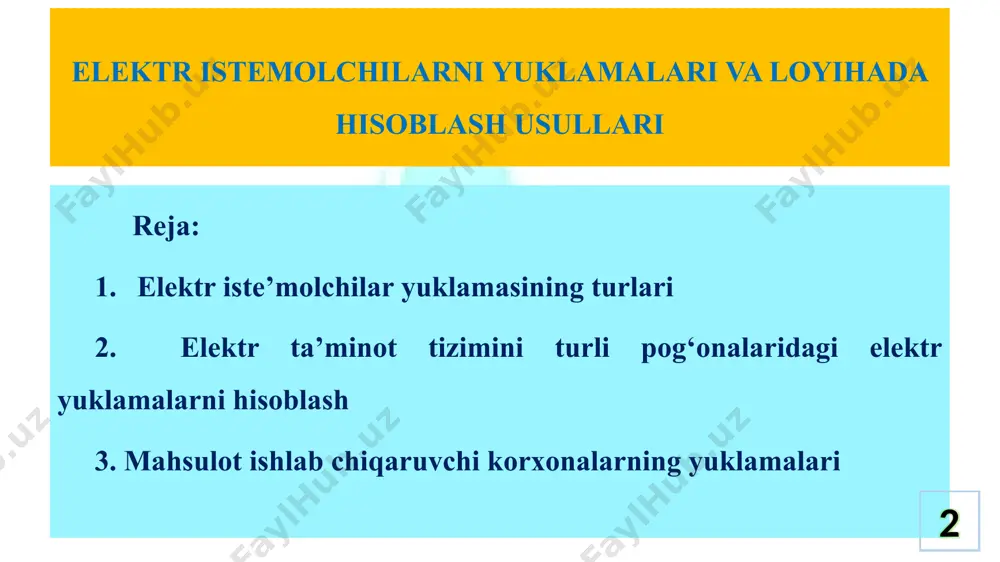

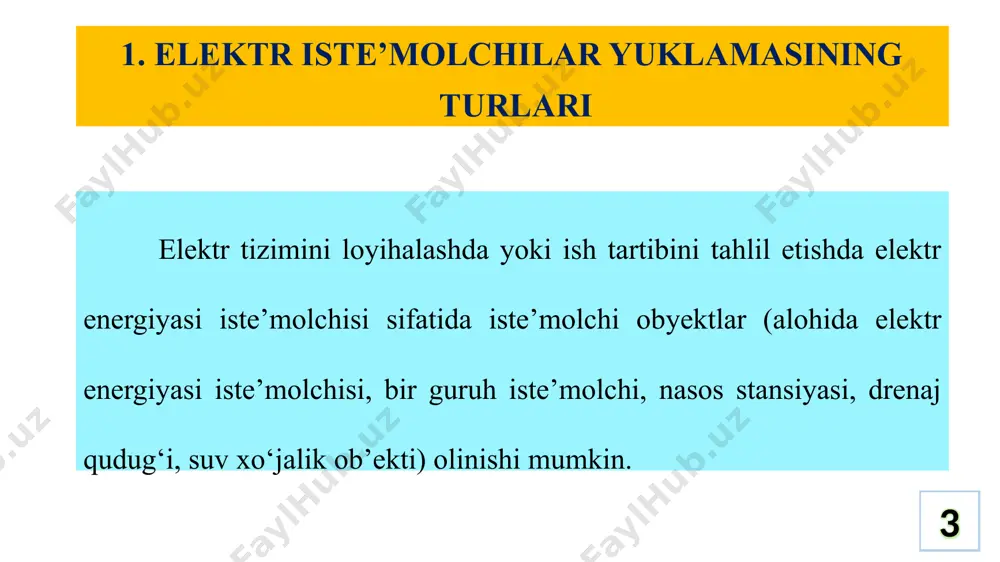

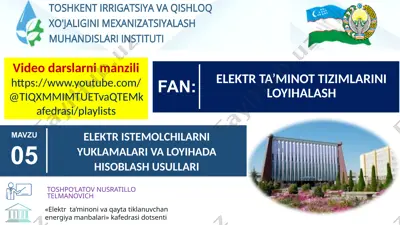

“электр тизимларини лойиҳалаш" фани «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich elektr istemolchilarni yuklamalari va loyihada hisoblash usullari mavzu 05 elektr ta’minot tizimlarini loyihalash fan: video darslarni manzili https://www.youtube.com/@tiqxmmimtuetvaqtemkafedrasi/playlists 1 elektr istemolchilarni yuklamalari va loyihada hisoblash usullari elektr ta’minoni reja: elektr iste’molchilar yuklamasining turlari 2. elektr ta’minot tizimini turli pog‘onalaridagi elektr yuklamalarni hisoblash 3. mahsulot ishlab chiqaruvchi korxonalarning yuklamalari 2 elektr tizimini loyihalashda yoki ish tartibini tahlil etishda elektr energiyasi iste’molchisi sifatida iste’molchi obyektlar (alohida elektr energiyasi iste’molchisi, bir guruh iste’molchi, nasos stansiyasi, drenaj qudug‘i, suv xo‘jalik ob’ekti) olinishi mumkin. 1. elektr iste’molchilar yuklamasining turlari 3 elektr ta’minoni 4 yuklamalar quyidagi turlarga taqsimlanadi: aktiv – p, reaktiv – q, to‘la quvvat - s va tok - i. elektr energiyasini qabul qiluvchilarning ish rejimi turlicha bo‘lib u, vaqtga bog‘liq holda o‘zgarishi mumkin. aktiv quvvat isnemolchisi – p, kvt reaktiv quvvat isnemolchisi – q, kvar to’la quvvat …

2 / 43

bilan bog‘liqlikda baholanadi va um = 1 deb qabul qilinadi. elektr ta’minoni 8 ko‘tarma kranlarda elektr energiyasi iste’molchisi deganda har bir mexanizmning elektr yuritmasi va hatto ikkita yuritma dvigatelning birgalikdagi quvvati qabul qininadi. qisqa takrorlanuvchi ish tartibida ishlaydigan elektr iste’molchilar uchun nominal quvvat, pasport ko‘rsatkichlariga asosan uzoq muddatli ish rejimiga ko‘ra quyidagi formuladan topiladi: elektr dvigatellar uchun: 9 transformatorlar uchun: bu yerda: ppasp–elektr dvigatel pasportidagi quvvat ko‘rsatkichi, kvt; spasp – transformator pasportidagi to‘la quvvat ko‘rsatgichi, kva. 10 elektr ta’minoni 11 ma’lum bir vaqt oralig‘idagi aktiv, reaktiv, va to‘la quvvat yoki tok ko‘rsatkichini o‘rtacha ko‘rsatkich sifatida olish mumkin. bunday qiymatlarni maksimal ko‘rsatkich ko‘rinishida ham qabul qilish mumkin. muddatning miqdoridan kelib chiqqan holda, ikki xil maksimal yuklama qiymati olinadi: - uzoq muddatli maksimal yuklama - vaqt uzunligi 10, 30, 60 minut va h.k. elektr ta’minoni 12 - qisqa muddatli maksimal yuklama – cho‘qqi (pik) yuklama bo‘lib 1-2 soatni tashkil etadi. 30 minut …

3 / 43

kiradi: - o‘rnatilgan quvvat va talab koeffitsiyenti; - o‘rtacha quvvat va yuklama grafigining shakli; - o‘rtacha quvvat va maksimum koeffitsiyenti (diagrammani tartibga solish). 15 ikkinchi yordamchi guruh, quyidagi hisob usullarini qamrab oladi: - ma’lum vaqt oralig‘ida ishlab chiqarilgan mahsulot birligiga teng miqdorda sarf qilingan elektr energiyaga asosan. 16 elektr ta’minoni 17 - ishlab chiqarish maydoni yuzasiga teng miqdorda sarflangan solishtirma yuklama asosida. hisoblarni bajarishda yuqorida keltirilgan usulning qaysi biridan foydalanish, har bir usuldagi ruxsat etilgan xatolik miqdoriga ko‘ra aniqlanadi. elektr ta’minoni 18 suv xo‘jalik ob’ektlari va boshqa ishlab chiqarish korxonalardagi elektr ta’minot tizimlaridagi elektr yuklamalarini aniqlash elektr energiyasi iste’molchilari ulangan joy uchun bajariladi. bunda past va yuqori kuchlanishli tarmoqlar alohida ko‘rib chiqiladi. 5.2. – rasmda korxonaning umumlashtirilgan elektr ta’minot sxemasi keltirilgan. 2. elektr ta’minot tizimini turli pog’onalaridagi elektr yuklamalarni hisoblash 5.2 - rasm. korxonaning umumlashtirilgan pog‘onali elektr ta’minot sxemasi. 19 elektr ta’minot sxemasida keltirilgan nuqtalardagi tarmoqning barcha elementlarini past pog‘onadan …

4 / 43

or. – gazorazryad qurilmalar ishlatilganda e’tiborga olinadi); qk.k – kompensatsiyalovchi kondensator qurilmalarning o‘rnatilgan quvvati. 5.24 bir guruh iste’molchilarning yuklamasini aniqlash, o‘tkazgich kesim yuzasini, himoyalash va kommutatsiya qurilmalaridagi yuklamani aniqlashni talab etadi. 3. transformator punkti (tp) ning past kuchlanish tomonidan ta’minlanuvchi eng ko‘p yuklangan smenadagi o‘rtacha hisob yuklamasi so‘rt.m. ni aniqlashda faqat juda zarur bo‘lgan holatlardagina yarim soatlik sish ma’lumotlar qabul qilinishi mumkin. ushbu ma’lumotga ko‘ra sexdagi yoki ishlab chiqarish korxonasidagi tp ning past kuchlanish tomonidagi o‘tkazgich shinalar, kabel va havo liniyalari ko‘ndalang kesimi, himoya va kommutatsiya qurilmalarining yuklamasi qabul qilinadi. 22 3. трансформатор пункти (тп) нинг паст кучланиш томонидан таъминланувчи энг кўп юкланган сменадаги ўртача ҳисоб юкламаси sўрт.м. ни аниқлашда фақат жуда зарур бўлган ҳолатлардагина ярим соатлик sиш маълумотлар қабул қилиниши мумкин. ушбу маълумотга кўра цехдаги ёки ишлаб чиқариш корхонасидаги тп нинг паст кучланиш томонидаги ўтказгич шиналар, кабел ва ҳаво линиялари кўндаланг кесими, ҳимоя ва коммутация қурилмаларининг юкламаси қабул қилинади. …

5 / 43

alarning umumiy quvatiga ko‘ra tanalanadi. bosh tarqatish shkafi (btsh) dagi aktiv quvvat quyidagi formuladan hisoblanadi: бу ерда, σрх.с.5 – бтш дан таъминланувчи юқори кучланишли актив қувват истеъмолчиларининг умумий юкламаси; рх.yor.т.- бтш дан таъминланадиган, корхона худудини ёритиш қурилмаларининг ҳисоб қуввати; 27 ∆rk.k – kuchlanishi 1 kv dan yuqori bo‘lgan kompensatsiyalash qurilmalari (k.q) dagi aktiv quvat isrofi; ∆qk.k5 – btsh shina o‘tkazgichlaridagi k.q ning o‘rnatilgan reaktiv quvvati; ∆rsol. – kq laridagi solishtirma quvvat isrofi; kx.m. - kuch yuklamalarining turlichalik koeffitsiyenti. 28 3. mahsulot ishlab chiqaruvchi korxonalarning yuklamalari ishlab chiqarish korxonalarining elektr energiyasi iste’molini hisoblashda texnologik jarayon ketma-ketligini bilish muhim sanaladi. ushbu korxonalar quyidagi toifalarga bo‘linadi: - ixtisoslashgan; - umumiy; - servis xizmat ko‘rsatuvchi ixtisoslashgan – ichimlik suv ta’minoti, yaxna va gazlangan ichimliklar, muzqaymoq va qandolatchilik mahsulotlari korxonasi; tegirmonlar (guruch, un, ozuqa - don mahsulotlari); yarim tayyor oziq-ovqat va nooziq - ovqat mahsulotlari ishlab chiqarish; qishloq xo‘jalik texnikalari, suv xo‘jalik uskunalari, nasoslarni ta’mirlash; …
