parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash

PPTX 16 pages 5.8 MB Free download

16 pages

FaylHub.uz

Download via Telegram

Size 5.8 MB

File type PPTX

Pages 16

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 16

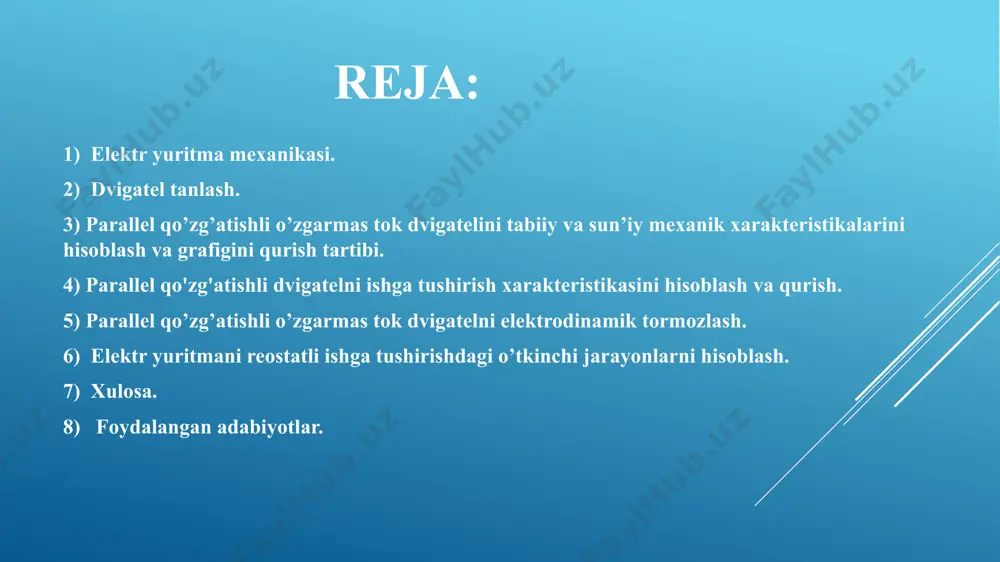

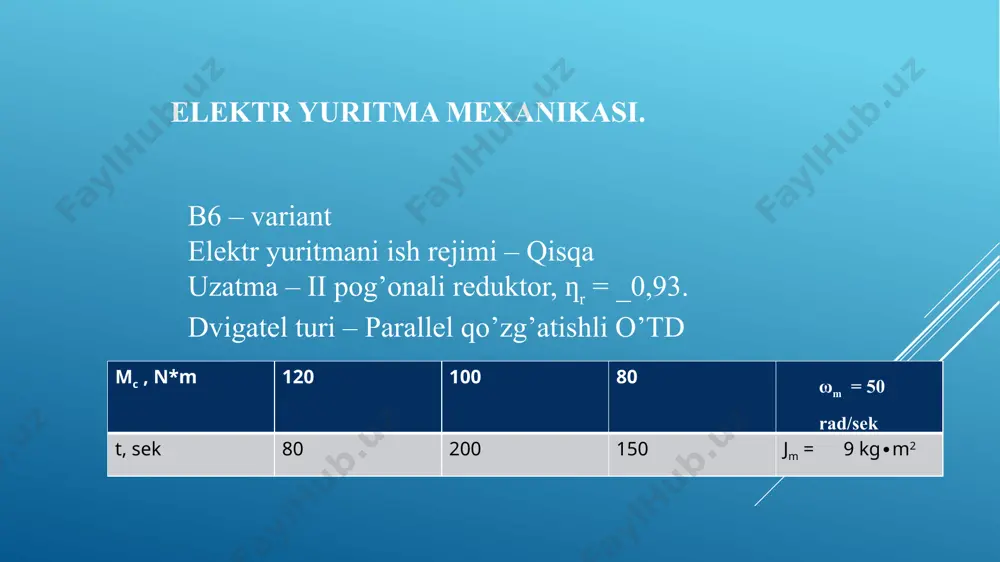

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi qobulov muzaffarning “elektr yuritma asoslari” fanidan tayyorlagan kurs ishi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi ortiqov alinurning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha taqdimoti. mavzu:parallel qo’zg’atishli o`tdni elektr yuritmasini loyihalash reja: 1) elektr yuritma mexanikasi. 2) dvigatel tanlash. 3) parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 4) parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. 5) parallel qo’zg’atishli o’zgarmas tok dvigatelni elektrodinamik tormozlash. 6) elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 7) xulosa. 8) foydalangan adabiyotlar. elektr yuritma mexanikasi. b6 – variant elektr yuritmani ish rejimi – qisqa uzatma – ii pog’onali reduktor, ƞr = _0,93. dvigatel turi – parallel qo’zg’atishli o’td mc , n*m 120 100 80 ωm = 50 rad/sek t, sek 80 200 150 jm …

2 / 16

,5 (1 – 0.82) (220/47)=0.42 [ om ] salt ishlash burchak tezligi hisoblanadi: ω0 = ωhu / (u-ihrя)=(78.5*220)/(220-33.5*0.61)=86.53[ rad/sek ] bu yerda: ωh = nh / 9,55=870/9.55=91,06[ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9.55ω0=100,2*9.55=955,1ay/min nominal moment hisoblanadi: =8500/91,06=93,4n*m bu yerda, ωp – dvigatel yakoriga qo’shimcha rp = 6rя qarshilik qo’shilgandagi burchak tezlik quyidagicha hisoblanadi ωp = ω0 [ 1-(ih (r2+rp) / uh)] ωp=100,2*(1-(47*(0.42+2,52)/220))=38 [ rad/sek ] parallel qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. dvigatelning tabiiy xarakteristikasini qurish qo’zg’atish tokining nominal qiymatini hisoblaymiz. ibh = uh / rш=220/107=2,05 [ a ] yakorning nominal tokini aniqlaymiz: iян= ibh - ih=47-2,05=44,95 [ a ] 4. nominal qarshilik qiymatini aniqlaymiz: rh =uh / iян=220/44,95=4,89 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi: ṙд = rд / rh=0,42/4,89=0.085 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ …

3 / 16

soblanadi va o’tkinchi jarayon grafiklarining natijalari quyidagicha: t, sek 0.083 0.167 0.335 0.67 m, n*m 104,2 114 130,1 154,01 w, rad/sek 28,07 34,7 41 49,9 elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayon grafiklari. xulosa kurs loyihasida men parallel qo’zg’atishli elektrodvigatelni ishga tushirish, reverslash va tormozlashni avtomatik boshqarish masalalarini ishlab chiqdim, avtomatik boshqarish sxemalarni tuzishni o’rgandim, elektr yuritmalarni boshqarish sxema elementlarini grafik tasvirlanishini va printsipial sxemalarini o’qishni o’rgandim. kurs loyihasini bajarishda men elektr yuritmani tezligini rostlash masalalarini yechdim, boshqarish sxemalarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalariga ega bo’ldim foydalanilgan adabiyotlar ключев в. и «теория электропривода» м. энергоатомиздат. 2000. 440с. москаленко в. в «электрический привод» учебное пособие, академия 2004г. 238с. москаленко в. в «системы автоматизированного управления электропривода» учебник. инфра м. 2004г. бекетов в.ф. «основы электропривода» учебное пособие по курсовому проектированию. м.2002г. image1.png image2.png image3.png image4.png image5.png image6.png image7.png /docprops/thumbnail.jpeg

4 / 16

parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash - Page 4

5 / 16

parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash - Page 5

Want to read more?

Download all 16 pages for free via Telegram.

Download full file

About "parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash"

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi qobulov muzaffarning “elektr yuritma asoslari” fanidan tayyorlagan kurs ishi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi ortiqov alinurning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha taqdimoti. mavzu:parallel qo’zg’atishli o`tdni elektr yuritmasini loyihalash reja: 1) elektr yuritma mexanikasi. 2) dvigatel tanlash. 3) parallel qo’zg’atishli o’zgarmas tok dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 4) parallel qo'zg'atishli dvigatelni ishga tushirish xarakteristikasini hisoblash va qurish. 5) parallel qo’zg’atishli o’zgarmas tok dvigate...

This file contains 16 pages in PPTX format (5.8 MB). To download "parallel qo’zg’atishli o’zgarmas tok dvigatelining elektr yuritmasini loyihalash", click the Telegram button on the left.

Tags: parallel qo’zg’atishli o’zgarma… PPTX 16 pages Free download Telegram
