1 / 17

andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k23 – 20 guruh talabasi numonov ismoiljonning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. andijon mashinasozlik instituti “elektrotexnika” fakulteti “eee” yo‘nalishi k91 – 21 guruh talabasi abdiraimov shaxbozning “elektr yuritma asoslari” fanidan tayyorlagan kurs loyihasi bo’yicha prezintatsiya. mavzu: mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash reja 1.elektr yuritma mexanikasi. 2. o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. 3. o’zgarmas tok dvigatelni teskari ulab tormozlash. 4. o’zgarmas tok dvigatelni elektrodinamik tormozlash. 5. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. 6. xulosa. 7. foydalanilgan adabiyotlar. elektr yuritma mexanikasi. a 1– variant elektr yuritmani ish rejimi – davomiy uzatma – reduktor, ƞr = _0,96 dvigatel turi – mustaqil qo’zg’atishli o’td mc n*m 600 400 500 200 400 420 200 wm=62 rad/sek t sek 200 400 20 100 200 160 45 jm=18 kg* = =514,77[n*m] dvigatelning quvvatini ekvivalent static …

2 / 17

ωh = nh / 9,55=1000/9.55=104,7[ rad/sek ] salt ishlash aylanish tezligi aniqlanadi: n0 = 9.55ω0=111,9*9.55=1068,645 ay/min nominal moment hisoblanadi: =42000/104,7=401,1 n*m o’zgarmas tor dvigatelini tabiiy va sun’iy mexanik xarakteristikalarini hisoblash va grafigini qurish tartibi. mustaqil qo’zg’atishli o’tdni tabiiy va sun’iy mexanik xarakteristikalari qo’zg’atish tokining nominal qiymatini hisoblang. ibh = uh / rш =220/48,4=4,54 [ a ] yakorning nominal tokini aniqlang: iян= ih - ibn=219-4,54=214,46 [ a ] 4. nominal qarshilik qiymatini aniqlang: rh =uh / iян=220/214,46=1,02 [ om ] yoki nisbiy birliklarda dvigatel qarshiligi ṙд = rд/ rh=0.06/1,02=0.054 dvigatelni 4 pog’onali qarshilik orqali ishga tushadi deb qabul qilamiz: z = 4 λ = z + 1√1 / ṙдв·i̇2=4+1√1 / (0.054*0,88)=1.74 bu yerda i̇2 = 0,88 a o’tish toki, u 20% gacha i̇ct tokdan katta olinadi. mustaqil(parallel) qo’zg’atishli o’zgarmas tok dvigatelini ishga tushirish xarakteristikalari. o’zgarmas tok dvigatelni teskari ulab tormozlash. tormozlash xarakteristikalarni hisoblash uchun mexanik xarakteristika tenglamasidan foydalanish mumkin. tormozlashdagi boshlangich …

3 / 17

reostatli ishga tushirishdagi o’tkinchi jarayonlarni hisoblash. t,sek 0,2 0,4 0,8 1,63 m,nm 681,98 800,5 909,35 945,65 𝒘,rad/sek 41,7 54,26 63,81 64,47 xulosa men bu kurs loyihasini bajarish jarayonida sodda elektr yuritmalarni (elektrodvigatel – uzatish qurilmasi – ishchi mexanizm) loyihalash masalalarini mustaqil xal etishni, ishchi mexanizm uchun elektrodvigatelni to’g’ri tanlashni, uzatish qurilmasini olishni, dvigatelni qizishi va yuklanish qobiliyati bo’yicha tekshirishni, ochiq elektr yuritma tizimlarini loyihalashni o’rganadim.kurs loyihasida men elektrodvigatelni ishga tushirish, reverslash va tormozlashni avtomatik boshqarish masalalarini ishlab chiqdim, avtomatik boshqarish sxemalarni tuzishni o’rgandim, elektr yuritmalarni boshqarish sxema elementlarini grafik tasvirlanishini va printsipial sxemalarni o’qishni o’rgandim. kurs loyihasini bajarishda men elektr yuritmani tezligini rostlash masalalarini yechdim, boshqarish sxemalarni grafik bajarish, dvigatelni mexanik xarakteristikalarini hisoblash va qurish ko’nikmalarini oldim. elektr yuritmani reostatli ishga tushirishdagi o’tkinchi jarayon grafiklari. foydalanilgan adabiyotlar: 1,ключев в. и «теория электропривода» м. энергоатомиздат. 2000. 440с. 2. москаленко в. в «электрический привод» учебное пособие, академия 2004г. 238с. 3. москаленко в. …

4 / 17

mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash - Page 4

5 / 17

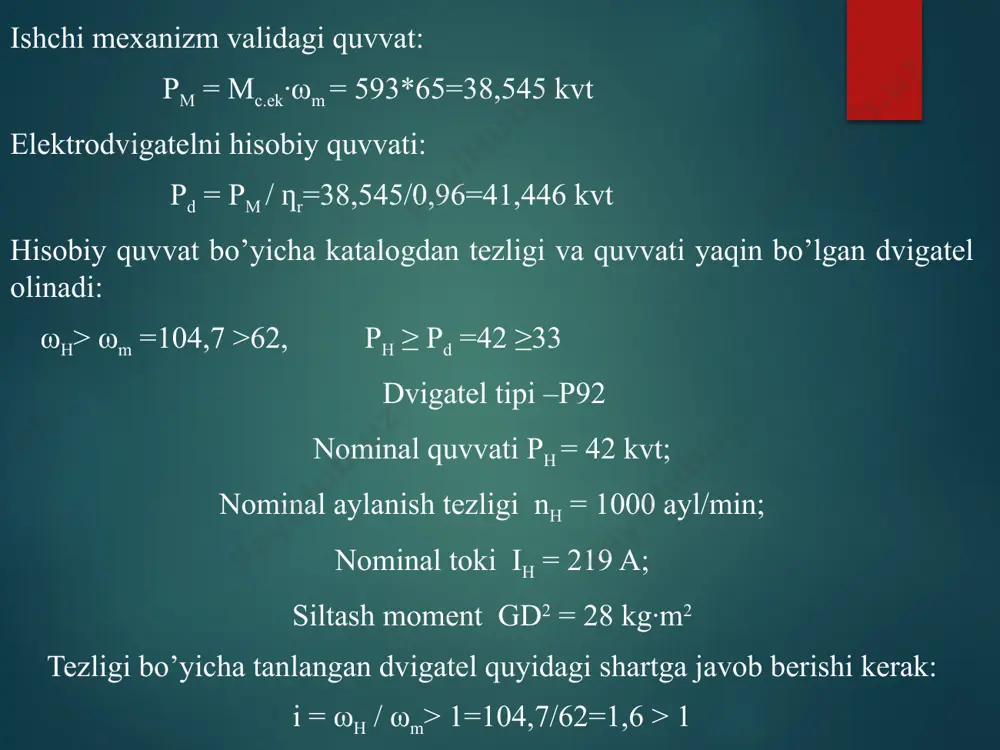

mustaqil qo’zg’atishli o’tdni elektr yuritmasini loyihalash - Page 5
