1 / 13

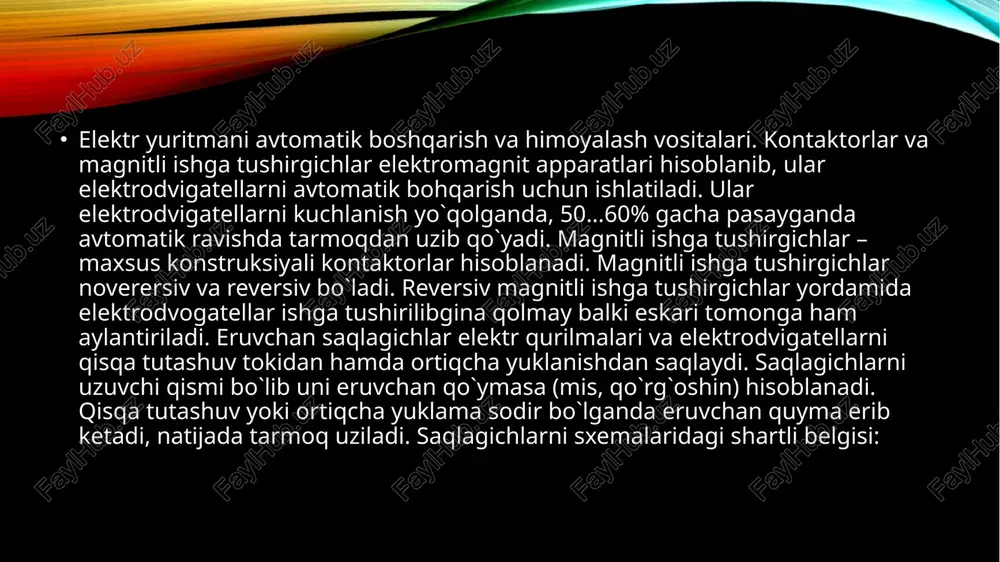

mavzu: jilvirlovchi dastgohlarini avtomatlashtirilgan elektr yuritmasini o'rganish mavzu: jilvirlovchi dastgohlarini avtomatlashtirilgan elektr yuritmasini o'rganish avtomatika-fan va texnikani texnologik jarayonlari elektr yuritmani avtomatik boshqarish va himoyalash vositalari avtomatlashtirilgan elektr yuritmani boshqarish avtomatika-fan va texnikani texnologik jarayonlarni inson ishtirokisiz boshqarish asosoari va nazariyasini o`z ichiga olgan sohasidir. avtomatlashtirish natijasida aqliy va jismoniy mehnat orasidagi farq bartaraf qilindi, mehnat unumdorligi ortgan holda mahsulot tan narhi kamayadi.. avtomatlashtirilgan elektr yuritma deb boshqarish apparatlari bilan avtomatik ravishda ishga tushiriladigan, to`htatiladigan yoki ma`lum tezlikni o`zgartirmay saqlab turadigan yuritmaga aytiladi. texnologik talablarga ko`ra tezligi majburiy ravishda o`zgartoroladigan yuritma rostlanadigan elektr yuritma deb ataladi. avtomatlashtirilgan va rostlanadigan elektr yuritmalarda va yuqoridagi asosiy qismlar (elektrodvigatellar, uzatmalar, boshqarish vositalari) dan tashqari datchiklar ham bo`lishi mumkin. elektr yuritmani avtomatik boshqarish va himoyalash vositalari. kontaktorlar va magnitli ishga tushirgichlar elektromagnit apparatlari hisoblanib, ular elektrodvigatellarni avtomatik bohqarish uchun ishlatiladi. ular elektrodvigatellarni kuchlanish yo`qolganda, 50…60% gacha pasayganda avtomatik ravishda tarmoqdan uzib qo`yadi. magnitli ishga …

2 / 13

yma erib ketadi, natijada tarmoq uziladi. saqlagichlarni sxemalaridagi shartli belgisi: issiqlik relelari elektro qurilmalarni davomli ortiqcha yuklanishdan saqlaydi. issiqlik relesi umumiy ko`rinishda zanjirga ketma-ket ulangan qizitgich hamda bimetall plastinka (invar-latun) va kontaklardan iborat. ortiqcha yuklama sodir bo`lganda qizitgichdan ortiqcha tok o`tib undan chiqqan issiqlik bimetall plastinkani egilishiga sabab bo`ladi va u richaglar yordamida kontaklarni uzib qo`yadi. kontaklar dastlabki holiga “qaytarish” tugmasini bosish orqali yoki bimetall plastinkani sovigandan so`ng o`z o`zidan qaytish mexanizmi yordamida avtomatik ravishda qaytadi. hozirgi paytda elektro dvigatellar cho`lg`amlarni ortiqcha qizishdan himoyalsh zamonaviy qurilmadir: uvtz-1, uvtz-4b kabi yarimo`ztkazgichli qurilmalar yordamida bajarilmoqda. elektrodvigatelni magnitli ishga tushirgich orqali tarmoqqa ulanish sxemasi: pr-saqlagich; rulagich; rt1, rt2 issiqlik relelari; tyx, yurg to`htatish va yurg`azish tugmalari; k-g`altak va uni kontaktlari; vk-blok kontakti. avtomatik uzgichlar (ap50, ak63, a1000, ae2000) elektr qurilmalariqo`l bilan ulan ungani hamda ortiqcha yuklama va qisqa tutashuv sodir bo`lganda avtomatik ravishda uzib qo`yish uchun ishlatiladi. avtomatik uzatgichdagi issiqlik ajratgichlari elektr qurilmalarini …

3 / 13

unday kattaliklar asosan elektr kattaliklar (tok, kuchlanish, eyuk, zaryad)ga aylantiriladi. datchiklar ikki turga bo`linadi: parametrik va generatorli. parametrli datchiklarda fizik miqdorlarni o`zgarishi elektr miqdorlarini o`zgarishi olib keladi. generatorli datchiklarda esa fizik miqdorlarni o`zgarishi elektr zanjirda eyuk hosil bo`lishiga sabab bo`ladi. masalan haroratni kuchaytirilishi termoeds hosil bo`ladi. parametrik datchiklarni ishlashini ko`rib chiqamiz. generatorli datchiklarda termopara va o`zgarmas tok mikromashinalari kiradi. mashina tezligini o`zgarishi induksiyalanadigan eyuk miqdorini o`zgarishiga olib keradi avtomatlashtirilgan elektr yuritmani boshqarishda ko`rsatib o`tilganlardan tashqari kuchaytirgichlar, stabilizatorlar, relelar ham qo`llanishlari mumkin. kuchaytirgichlarni vazifasi datchikka kelayotgan kuchsiz signallarini kuchaytirib ijrochi qurilmaga uzatishdir. kuchaytirgichlar lampali, yarimo`tkazgichli, magnitli, elektr mashinali turlarga bo`linadi. kuchaytirgichlarni asosiy parametrlari uni kuchaytirish koeffisientidir. xulosa jilvirlovchi dastgohlarning avtomatlashtirilgan elektr yuritmasi zamonaviy ishlab chiqarish texnologiyalarida muhim o‘rin tutadi. avtomatik boshqaruv tizimi yordamida dastgohdagi elektr dvigatellarning aylanish tezligi, momenti va yuklanishi aniq nazorat qilinadi, bu esa silliqlash jarayonini barqaror, sifatli va xavfsiz bajarishga imkon beradi. avtomatlashtirilgan yuritmalar qo‘llanilishi natijasida ish unumdorligi …

4 / 13

sanoat elektr yuritmalari." – toshkent: fan va texnologiya, 2018. chapman, s. j. "electric machinery fundamentals." – mcgraw-hill education, 2012. kudryavtsev, v. n. "elektr privodi stankov i mashin." – moskva: mashinostroenie, 2016. petrov, v. v. "avtomatizatsiya i upravlenie elektricheskimi privodami." – moskva: energiya, 2018. fedotov, a. a. "elektr yuritmalarda avtomatik boshqaruv tizimlari." – moskva: energoatomizdat, 2017. image2.png image3.jpeg image4.jpeg image5.png image6.png image7.jpeg image8.jpeg image1.png /docprops/thumbnail.jpeg
