1 / 11

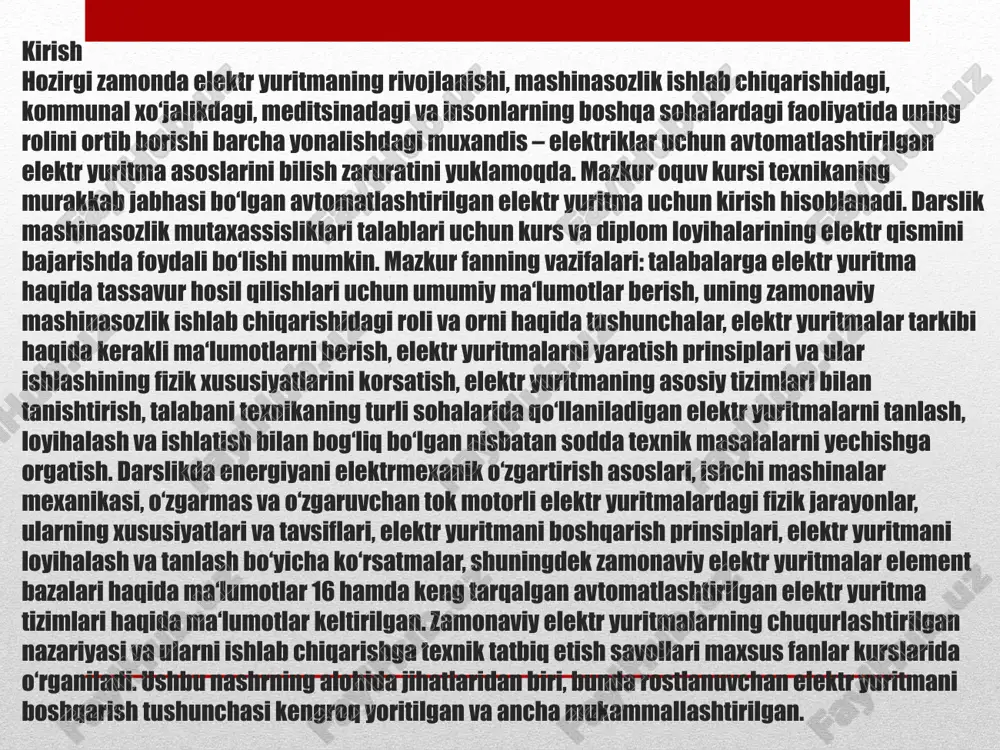

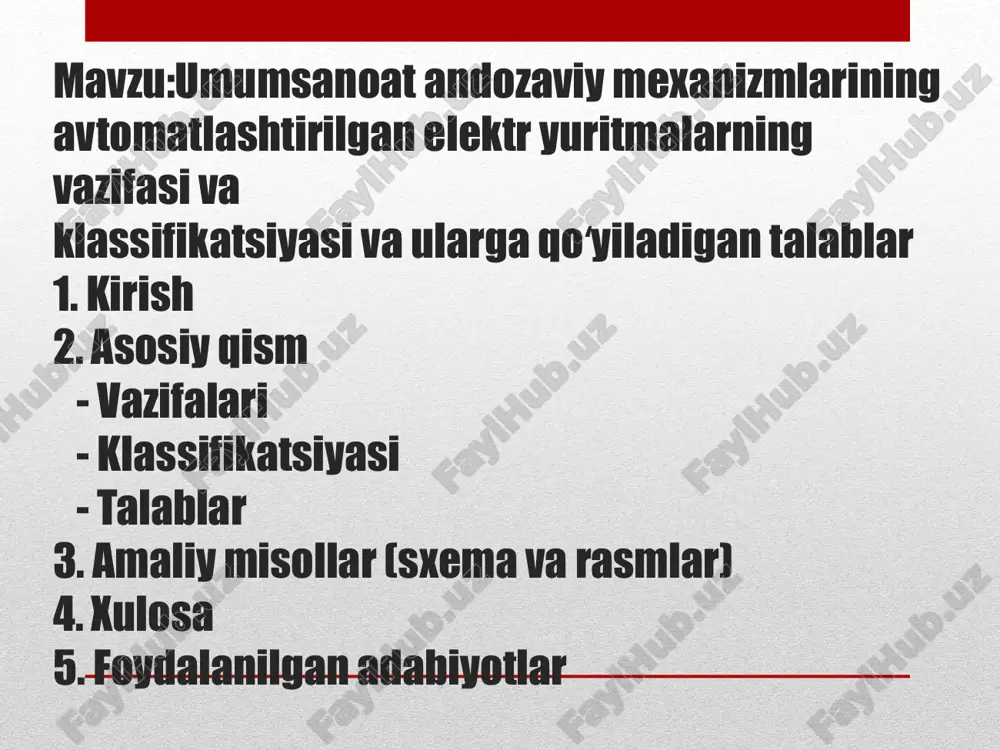

andijon mashinasozlik instituti elektrotexnika fakulteti 4-kurs eee yo‘nalishi k-91-21 guruh talabasi abdiraimov shaxboz fan: avtomatlashtirilgan elektr yuritmalar taqdimot ishi andijon mashinasozlik instituti elektrotexnika fakulteti 4-kurs eee yo‘nalishi k-91-21 guruh talabasi abdiraimov shaxboz fan: avtomatlashtirilgan elektr yuritmalar taqdimot ishi mavzu:umumsanoat andozaviy mexanizmlarining avtomatlashtirilgan elektr yuritmalarning vazifasi va klassifikatsiyasi va ularga qoʻyiladigan talablar 1. kirish 2. asosiy qism - vazifalari - klassifikatsiyasi - talablar 3. amaliy misollar (sxema va rasmlar) 4. xulosa 5. foydalanilgan adabiyotlar kirish hozirgi zamonda elektr yuritmaning rivojlanishi, mashinasozlik ishlab chiqarishidagi, kommunal xo‘jalikdagi, meditsinadagi va insonlarning boshqa sohalardagi faoliyatida uning rolini ortib borishi barcha yonalishdagi muxandis – elektriklar uchun avtomatlashtirilgan elektr yuritma asoslarini bilish zaruratini yuklamoqda. mazkur oquv kursi texnikaning murakkab jabhasi bo‘lgan avtomatlashtirilgan elektr yuritma uchun kirish hisoblanadi. darslik mashinasozlik mutaxassisliklari talablari uchun kurs va diplom loyihalarining elektr qismini bajarishda foydali bo‘lishi mumkin. mazkur fanning vazifalari: talabalarga elektr yuritma haqida tassavur hosil qilishlari uchun umumiy ma‘lumotlar berish, uning …

2 / 11

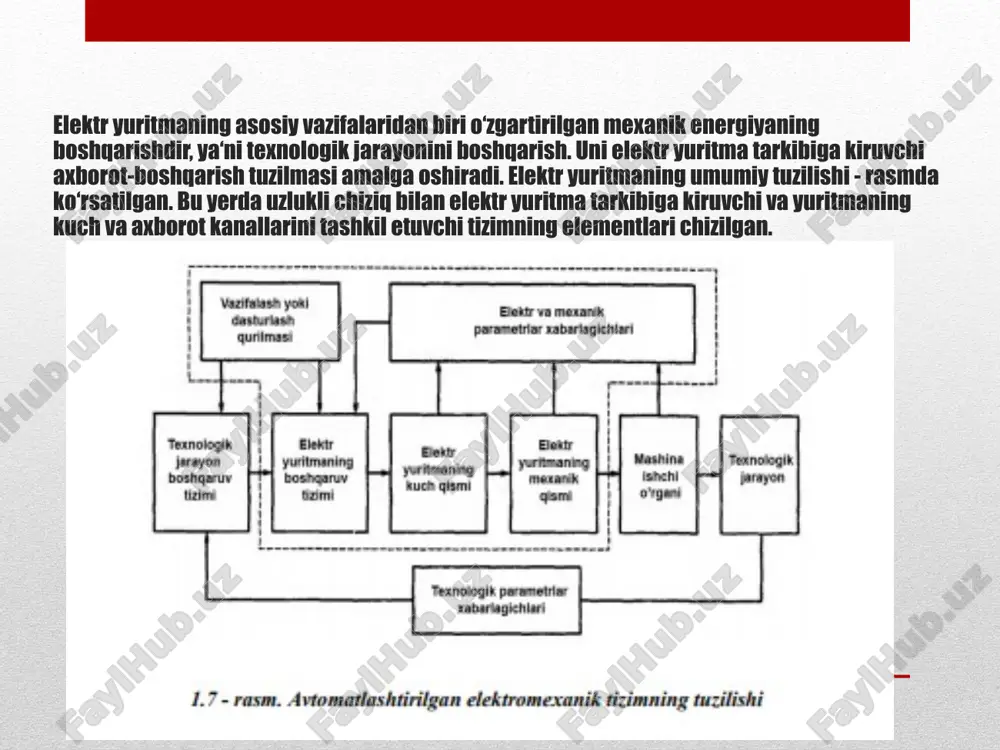

ularning xususiyatlari va tavsiflari, elektr yuritmani boshqarish prinsiplari, elektr yuritmani loyihalash va tanlash bo‘yicha ko‘rsatmalar, shuningdek zamonaviy elektr yuritmalar element bazalari haqida ma‘lumotlar 16 hamda keng tarqalgan avtomatlashtirilgan elektr yuritma tizimlari haqida ma‘lumotlar keltirilgan. zamonaviy elektr yuritmalarning chuqurlashtirilgan nazariyasi va ularni ishlab chiqarishga texnik tatbiq etish savollari maxsus fanlar kurslarida o‘rganiladi. ushbu nashrning alohida jihatlaridan biri, bunda rostlanuvchan elektr yuritmani boshqarish tushunchasi kengroq yoritilgan va ancha mukammallashtirilgan. elektr yuritmaning asosiy vazifalaridan biri o‘zgartirilgan mexanik energiyaning boshqarishdir, ya‘ni texnologik jarayonini boshqarish. uni elektr yuritma tarkibiga kiruvchi axborot-boshqarish tuzilmasi amalga oshiradi. elektr yuritmaning umumiy tuzilishi - rasmda ko‘rsatilgan. bu yerda uzlukli chiziq bilan elektr yuritma tarkibiga kiruvchi va yuritmaning kuch va axborot kanallarini tashkil etuvchi tizimning elementlari chizilgan. axborot-boshqaruv tuzilmasi boshqaruv apparatlari va himoya tizimidan tashkil topadi. boshqaruv apparatlari ulanish, yurgazish, to‘xtatish amallarini bajaradi. himoya tizimi esa halokatli holatlardan, ishlash rejimining anormal holatlaridan, shuningdek, elektron va mikroprotsessorlarni boshqaruv tizimining noto‘g‘ri parametrlaridan himoya …

3 / 11

rish mumkin. bu maqsadda mexanik va gidravlik rostlash vositalaridan (variator, uzatish qutisi, gudromufta) foydalanish bugungi kunda texnik va iqtisodiy jixatdan o‘zini oqlamoqda. rostlanuvchi elektr yuritma deganda tezlik yoki momentni berilgan diapazonda silliq (ravon) va aniq rostlashni ta’minlaydigan elektr yuritma tushuniladi. biroq rostlanuvchi elektr yuritmaga talab bu bilan chegaralanmaydi. rostlanuvchi elektr yuritmani boshqarish tizimi shuningdek, tezlik moment va yuritmaning boshqa parametrlari o‘zgarganda o‘tkinchi jarayon boshlang‘ich xarakterini ta’minlash ham kerak. rostlashning tashqi konturlari elektr yuritmani xarakatini izoxlovchi o‘zgaruvchilarni aniqlaydi: tezlik va ishchi organ holatini. odatda bu rostlash konturlari yopiq bo‘ladi. ya’ni rostlanadigan parametrlar bilan teskari bog‘lanishga ega bo‘ladi. rasmda tezlikni rostlash yopiq konturli sxemasi keltirilgan. uω vaz – tezlik vazifalanishi; uω t.a – tezlik bo‘yicha teskari bog‘lanish signali; tr -tezlik rostlagichi, wtr(p) – tr uzatish funksiyali. kω – tezlik bo‘yicha teskari bog‘lanish koeffitsienti; weyu(p) – ichki rostlanish konturi bilan uzatma funksiyasi. kerakli tezlikning berilishi uvaz qo‘l bilan (ekskovator mashinisti, kran boshqaruvchisi, operator) …

4 / 11

o‘tkazgichli elektr energiyasi o‘zgartirgichlari turlari bilan ham farqlanadi. elektr yuritmalarni rostlash tizimlarini tuzish prinsiplari. zamonaviy avtomatlashtirilgan rostlanadigan elektr yuritmalarda tezlikni, holatni va berilgan diapazondagi momentni ravon rostlash motor chulg‘amlariga uzatiladigan elektr energiyasi parametrlarini (tok, kuchlanish va chastota) qiymatini rostlash orqali amalga oshiriladi. bu parametrlarni rostlash yarim o‘tkazgichli elektr energiyasi o‘zgartirgichlari (boshqariluvchi to‘g‘irlagich va chastota o‘zgartirgichlari), elektron rostlagichlar yoki mikroprotsessorli tuzilmalar yordamida bajariladi. elektr yuritmalarning vazifasi va ularga qo‘yiladigan texnik talablarga ko‘ra rostlash tizimlarini qurish ikki turga bo‘linadi: - ochiq konturli rostlash tizimlari; -yopiq konturli rostlash tizimlari. elektr yuritmani ochiq konturli rostlash tizimida chiquvchi rostlanuvchi koordinata bilan teskari aloqa (bog‘lanish) bo‘lmaydi. - rasmda ochiq konturli rostlash tizimi sxemasi keltirilgan bunday tizimda rostlanadigan y koordinataning aniq qiymati sezilarli darajada tizim bo‘g‘inlari va ishchi organlariga ta’sir qiladigan f siljishlarga bog‘liq bo‘ladi. chunki u = x boshqaruv signali rostlanadigan koordinataning berilgan qiymatidan og‘ishga bog‘liq bo‘lmaydi. asosiy siljituvchi ta’sir bo‘lib mashina ishchi organidagi qarshilik momenti …

5 / 11

ing zamonaviy rivojlanishida muhim ahamiyat kasb etadi. bu tizimlar ishlab chiqarish jarayonlarini optimallashtirish, texnologik jarayonlarni avtomatlashtirish, hamda energiya va vaqt tejamkorligini ta'minlash uchun xizmat qiladi. elektr yuritmalar yordamida ishchi jarayonlar uzluksiz va aniq bajariladi, bu esa ishlab chiqarish samaradorligini oshiradi. bugungi kunda sanoatda ishlatilayotgan avtomatlashtirilgan elektr yuritmalar o‘zining quyidagi afzalliklari bilan ajralib turadi: barqarorlik va ishonchlilik: yangi texnologiyalar yordamida elektr yuritmalar barqaror ishlashni ta’minlaydi. bu esa sanoat jarayonlarida nosozlik xavfini kamaytiradi. energiya tejamkorligi: modernizatsiya qilingan yuritma tizimlari energiya resurslaridan samarali foydalanishni ta'minlaydi. moslashuvchanlik: tizimlar turli sanoat sohalarida, jumladan, ishlab chiqarish liniyalari, transport vositalari va robototexnika kabi sohalarda ishlatiladi. texnologik rivojlanish: zamonaviy avtomatlashtirilgan tizimlar mikroprotsessor texnologiyalari va sun’iy intellekt elementlari asosida yaratilmoqda. bu esa jarayonlarni aniqroq boshqarish imkonini beradi. umuman olganda, avtomatlashtirilgan elektr yuritmalar texnologik jarayonlarning ajralmas qismi hisoblanadi. ularning rivojlanishi, nafaqat sanoat sohasidagi, balki kundalik hayotdagi texnologik yangilanishlarni ham tezlashtiradi. shu sababli, ushbu yo‘nalish bo‘yicha izlanishlar va investitsiyalarni yanada kuchaytirish …
