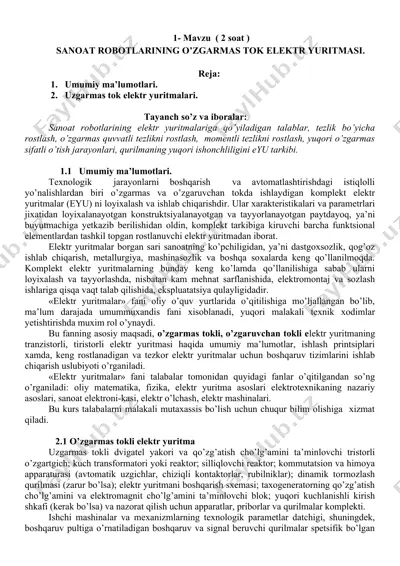

1- mavzu ( 2 soat ) sanoat robotlarining o’zgarmas tok еlektr yuritmasi. reja: 1. umumiy ma’lumotlari. 2. uzgarmas tok elektr yuritmalari. tayanch so’z va iboralar: sanoat robotlarining elektr yuritmalariga qo’yiladigan talablar, tezlik bo’yicha rostlash, o’zgarmas quvvatli tezlikni rostlash, momentli tezlikni rostlash, yuqori o’zgarmas sifatli o’tish jarayonlari, qurilmaning yuqori ishonchliligini eyu tarkibi. 1.1 umumiy ma’lumotlari. texnologik jarayonlarni boshqarish va avtomatlashtirishdagi istiqlolli yo’nalishlardan biri o’zgarmas va o’zgaruvchan tokda ishlaydigan komplekt elektr yuritmalar (eyu) ni loyixalash va ishlab chiqarishdir. ular xarakteristikalari va parametrlari jixatidan loyixalanayotgan konstruktsiyalanayotgan va tayyorlanayotgan paytdayoq, ya’ni buyutmachiga yetkazib berilishidan oldin, komplekt tarkibiga kiruvchi barcha funktsional elementlardan tashkil topgan rostlanuvchi elektr yuritmadan iborat. elektr yuritmalar borgan sari sanoatning ko’pchiligidan, ya’ni dastgoxsozlik, qog’oz ishlab chiqarish, metallurgiya, mashinasozlik va boshqa soxalarda keng qo’llanilmoqda. komplekt elektr yuritmalarning bunday keng ko’lamda qo’llanilishiga sabab ularni loyixalash va tayyorlashda, nisbatan kam mehnat sarflanishida, elektromontaj va sozlash ishlariga qisqa vaqt talab qilishida, ekspluatatsiya qulayligidadir. «elektr yuritmalar» fani …

2 / 55

riy asoslari, sanoat elektroni-kasi, elektr o’lchash, elektr mashinalari. bu kurs talabalarni malakali mutaxassis bo’lish uchun chuqur bilim olishiga xizmat qiladi. 2.1 o’zgarmas tokli elektr yuritma uzgarmas tokli dvigatel yakori va qo’zg’atish cho’lg’amini ta’minlovchi tristorli o’zgartgich; kuch transformatori yoki reaktor; silliqlovchi reaktor; kommutatsion va himoya apparaturasi (avtomatik uzgichlar, chiziqli kontaktorlar, rubilniklar); dinamik tormozlash qurilmasi (zarur bo’lsa); elektr yuritmani boshqarish sxemasi; taxogeneratorning qo’zg’atish cho’lg’amini va elektromagnit cho’lg’amini ta’minlovchi blok; yuqori kuchlanishli kirish shkafi (kerak bo’lsa) va nazorat qilish uchun apparatlar, priborlar va qurilmalar komplekti. ishchi mashinalar va mexanizmlarning texnologik parametlar datchigi, shuningdek, boshqaruv pultiga o’rnatiladigan boshqaruv va signal beruvchi qurilmalar spetsifik bo’lgan uchun odatda komplekt tarkibiga kiritilmaydi. elektrotexnika sanoatida o’zgarmas tokli еyu larning bir nechta seriyasi ishlab chiqariladi. teu seriasidagi komplekt elektr yuritmalar keng spektrli funktsional imkoniyatlarga ega. ular bir va ko’p dvigatelli variantlarda reversiv va noreversiv ko’rinishida dinamik tormozlanishli va tormozlashsiz ishlab chiqariladi. quvvati 2000 kvt-gacha bo’lgan elektr yuritmalar tezlik, xolat, …

3 / 55

igatellarda qo’shimcha o’rnatilgan taxogeneratorlar mavjud, ularning yordamida tezlik bo’yicha teskari aloqa o’rnatiladi. eyu larning bu tarkibiga taxogeneratorli dvigateldan tashqari kuch o’zgartgich, boshqaruv qurilmasi, avtomatik uzgich, ta’minlovchi transformator, silliqlovchi reaktor, ximoya va signalizatsiya apparatlari kiradi. ko’rib chiqilgan eyu larning ko’pchiligida bir yoki uch fazali, ko’prikli yoki nolli, noreversiv yoki reversiv sxemalar bo’yicha qurilgan tristorli kuch o’zgartgichlar mavjud. prp va eshir1 tipi eyu larda kuchlanishi kengimpuls modulyatsiyali shim tranzistorli o’zgartgich qo’llaniladi. stanokli eyu larning ko’pchiligida boshqarish sxemalari tok va tezlikning p va pi rostlagichlarining bo’ysunuvchan koordinatalar rostlagichi asosida qurilgan, bu esa ming va undan ortiq diapazondagi tezliklarni rostlash imkoniyatini boradi. et3, etrp, epu1 tipli eyu larda stanoklarning asosiy xarakatlari uchun tristorli o’zgartgichlar (qo’zg’atgichlar) yordamida dvigatelning qo’zg’atish tokini boshqarish ko’zda tutilgan bo’lib, bu bilan tezlik rostlagichning diapazonini yashirishga erishiladi. nazorat uchun savollar: 1. uzgarmas tok elektr yuritmalari tugrisida umumiy ma’lumotlari 2. uzgarmas tok elektr yuritmalari turlari va ishlatilishi. 2-mavzu: ( 4soat ) sanoat …

4 / 55

elnыx) uzgarmas tok dvigatellari. 1. sozlanmaydigan (s tsiklovыm upravleniyem) va chastotali bokariladigan asinxron dvigatellari 1. kadamli dvigatellarda. asosan odatiy burchakli burilishli elektr yuritmalar ishlatiladi ya’ni aylanadigan, ammo keluvchi aylanuvchan ishlarda aylanadigan dvigatellarda u bilan kombinatsiya bilan ishlaydigan ya’ni aylanma xarakat bilan ishlaydigan kombinatsiyalarda ishlatiladi. robotlar uchun elektr yuritmalar maxsus dastchikli dvigatelli kayta aloka bilan koplangan elektr evigatel, mexanik uzatma, tormoz, mufta (masalan evigatelni yuklamadan ximoya kilish uchun va boshkaruv moslama bilan ximoyalangan) elektr yuritmalarni robotlar uchun kelajakdagi ishlab chikarishda reduktorsiz dvigatellar, dastchiksiz yuritmalar va tsifrovoy boshkariladigan uzgaruvchan dvigatellar kiradi. hozirgi paytda o’zgarmas tok avtomatlashgan elekr yuritma urilmalarida elektrenergiya manbai sifatida o’zgaruvchan tokni o’zgarmas tokka aylantiruvchi boshiariluvchi yarim o’gkazgichli tsh’rilagichlar keng qo’llanilmoqda. 2.1 o’zgarmas tok o’zgartkichlari. har qanday bir yo’nalishli yarim o’tkazgichli tiristorli o’zgartgich (to’) ni tahlil qilishda odatda umumlashgan m fazali hisob sxemalaridan keng foydalaniladi (5.1-rasm). sxemadagi shartli belgilarning fizik ma’nosi: lyuk, kyuk~ yuklagich, tok o’tkazgich simlar va silliqldovchi reaktorlarning …

5 / 55

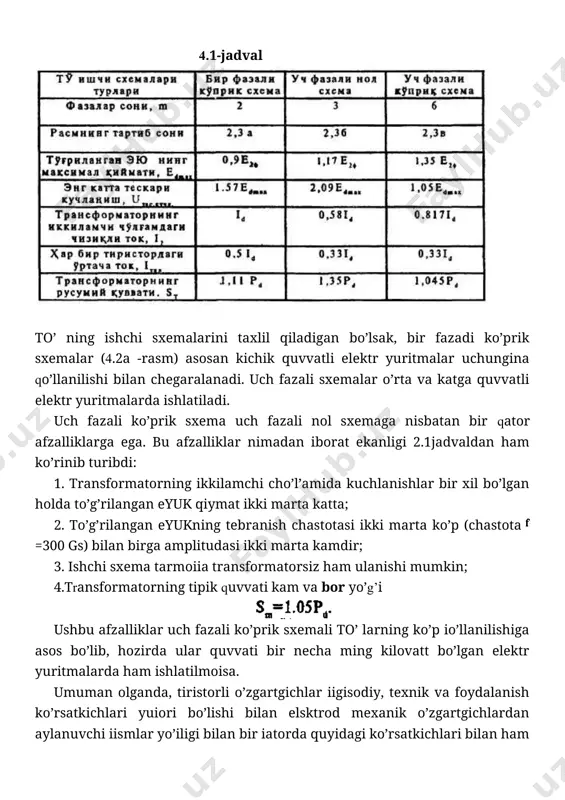

ch ishchi sxemasi turiga (4.2-rasm) va taominlovchi tarmoq elektr ko’rsatkichlariga bog’liqdir (4.1jadval). yuklagichning quvvati rd—edmaxid ga teng bo’ladi. 4.2-rasm 4.1-jadval to’ ning ishchi sxemalarini taxlil qiladigan bo’lsak, bir fazadi ko’prik sxemalar (4.2a -rasm) asosan kichik quvvatli elektr yuritmalar uchungina qo’llanilishi bilan chegaralanadi. uch fazali sxemalar o’rta va katga quvvatli elektr yuritmalarda ishlatiladi. uch fazali ko’prik sxema uch fazali nol sxemaga nisbatan bir qator afzalliklarga ega. bu afzalliklar nimadan iborat ekanligi 2.1jadvaldan ham ko’rinib turibdi: 1. transformatorning ikkilamchi cho’l’amida kuchlanishlar bir xil bo’lgan holda to’g’rilangan eyuk qiymat ikki marta katta; 2. to’g’rilangan eyukning tebranish chastotasi ikki marta ko’p (chastota=300 gs) bilan birga amplitudasi ikki marta kamdir; 3. ishchi sxema tarmoiia transformatorsiz ham ulanishi mumkin; 4.transformatorning tipik quvvati kam va bor yo’g’i ushbu afzalliklar uch fazali ko’prik sxemali to’ larning ko’p io’llanilishiga asos bo’lib, hozirda ular quvvati bir necha ming kilovatt bo’lgan elektr yuritmalarda ham ishlatilmoisa. umuman olganda, tiristorli o’zgartgichlar iigisodiy, texnik …
