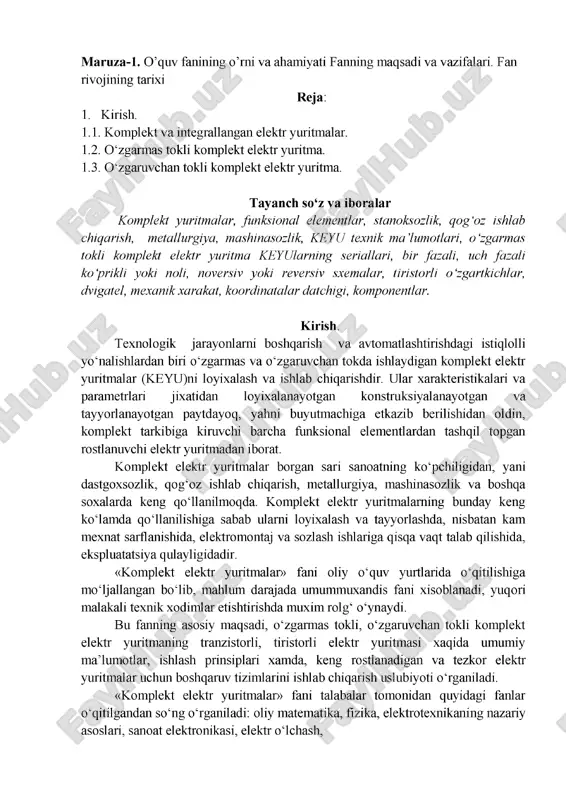

1 / 103

m aruza-1. o’quv fanining o’rni va ahamiyati fanning maqsadi va vazifalari. fan rivojining tarixi reja: 1. kirish. 1.1. komplekt va integrallangan elektr yuritmalar. 1.2. o‘zgarmas tokli komplekt elektr yuritma. 1.3. o‘zgaruvchan tokli komplekt elektr yuritma. tayanch so‘z va iboralar komplekt yuritmalar, funksional elementlar, stanoksozlik, qog‘oz ishlab chiqarish, metallurgiya, mashinasozlik, keyu texnik m a ’lumotlari, o ‘zgarmas tokli komplekt elektr yuritma keyularning seriallari, bir fazali, uch fazali koprikli yoki noli, noversiv yoki reversiv sxemalar, tiristorli o ‘zgartkichlar, dvigatel, mexanik xarakat, koordinatalar datchigi, komponentlar. kirish. texnologik jarayonlarni boshqarish va avtomatlashtirishdagi istiqlolli yo‘nalishlardan biri o‘zgarmas va o‘zgaruvchan tokda ishlaydigan komplekt elektr yuritmalar (keyu)ni loyixalash va ishlab chiqarishdir. ular xarakteristikalari va parametrlari jixatidan loyixalanayotgan konstruksiyalanayotgan va tayyorlanayotgan paytdayoq, yahni buyutmachiga etkazib berilishidan oldin, komplekt tarkibiga kiruvchi barcha funksional elementlardan tashqil topgan rostlanuvchi elektr yuritmadan iborat. komplekt elektr yuritmalar borgan sari sanoatning ko‘pchiligidan, yani dastgoxsozlik, qog‘oz ishlab chiqarish, metallurgiya, mashinasozlik va boshqa soxalarda keng qo‘llanilmoqda. …

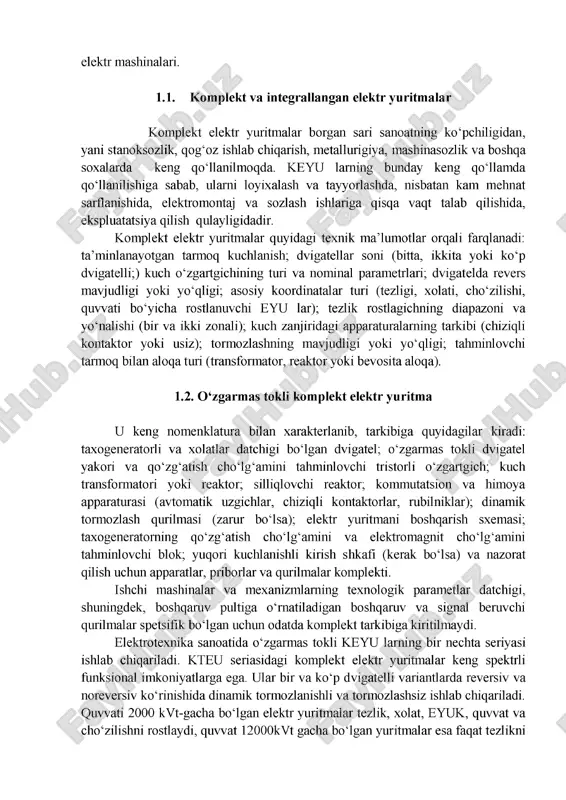

2 / 103

ektr yuritmalar uchun boshqaruv tizimlarini ishlab chiqarish uslubiyoti o‘rganiladi. «komplekt elektr yuritmalar» fani talabalar tomonidan quyidagi fanlar o‘qitilgandan so‘ng o‘rganiladi: oliy matematika, fizika, elektrotexnikaning nazariy asoslari, sanoat elektronikasi, elektr o‘lchash, elektr mashinalari. 1.1. komplekt va integrallangan elektr yuritm alar komplekt elektr yuritmalar borgan sari sanoatning ko‘pchiligidan, yani stanoksozlik, qog‘oz ishlab chiqarish, metallurigiya, mashinasozlik va boshqa soxalarda keng qo‘llanilmoqda. keyu larning bunday keng qo‘llamda qo‘llanilishiga sabab, ularni loyixalash va tayyorlashda, nisbatan kam mehnat sarflanishida, elektromontaj va sozlash ishlariga qisqa vaqt talab qilishida, ekspluatatsiya qilish qulayligidadir. komplekt elektr yuritmalar quyidagi texnik ma’lumotlar orqali farqlanadi: ta’minlanayotgan tarmoq kuchlanish; dvigatellar soni (bitta, ikkita yoki ko‘p dvigatelli;) kuch o‘zgartgichining turi va nominal parametrlari; dvigatelda revers mavjudligi yoki yo‘qligi; asosiy koordinatalar turi (tezligi, xolati, cho‘zilishi, quvvati bo‘yicha rostlanuvchi eyu lar); tezlik rostlagichning diapazoni va yo‘nalishi (bir va ikki zonali); kuch zanjiridagi apparaturalarning tarkibi (chiziqli kontaktor yoki usiz); tormozlashning mavjudligi yoki yo‘qligi; tahminlovchi tarmoq bilan aloqa turi …

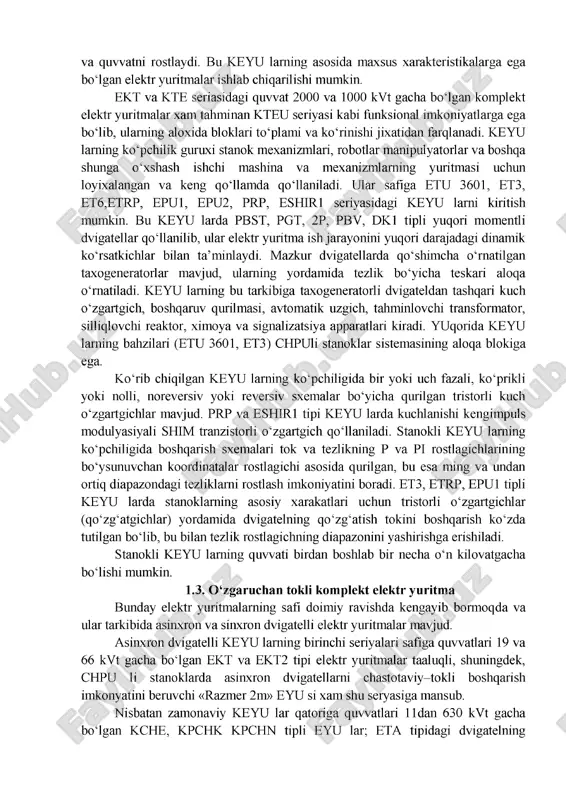

3 / 103

lanishli kirish shkafi (kerak bo‘lsa) va nazorat qilish uchun apparatlar, priborlar va qurilmalar komplekti. ishchi mashinalar va mexanizmlarning texnologik parametlar datchigi, shuningdek, boshqaruv pultiga o‘rnatiladigan boshqaruv va signal beruvchi qurilmalar spetsifik bo‘lgan uchun odatda komplekt tarkibiga kiritilmaydi. elektrotexnika sanoatida o‘zgarmas tokli keyu larning bir nechta seriyasi ishlab chiqariladi. kteu seriasidagi komplekt elektr yuritmalar keng spektrli funksional imkoniyatlarga ega. ular bir va ko‘p dvigatelli variantlarda reversiv va noreversiv ko‘rinishida dinamik tormozlanishli va tormozlashsiz ishlab chiqariladi. quvvati 2000 kvt-gacha bo‘lgan elektr yuritmalar tezlik, xolat, eyuk, quvvat va cho‘zilishni rostlaydi, quvvat 12000kvt gacha bo‘lgan yuritmalar esa faqat tezlikni va quvvatni rostlaydi. bu keyu laming asosida maxsus xarakteristikalarga ega bo‘lgan elektr yuritmalar ishlab chiqarilishi mumkin. ekt va kte seriasidagi quvvat 2000 va 1000 kvt gacha bo‘lgan komplekt elektr yuritmalar xam tahminan kteu seriyasi kabi funksional imkoniyatlarga ega bo‘lib, ularning aloxida bloklari to‘plami va ko‘rinishi jixatidan farqlanadi. keyu larning ko‘pchilik guruxi stanok mexanizmlari, robotlar manipulyatorlar …

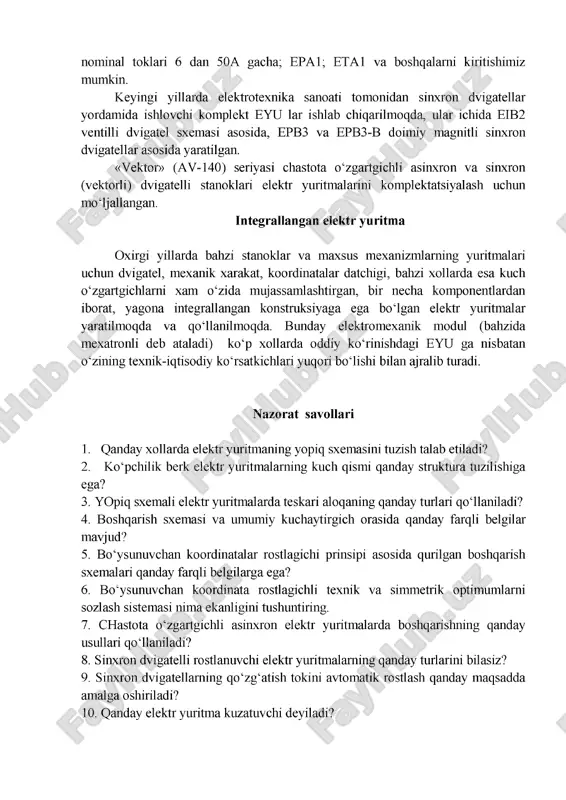

4 / 103

orida keyu larning bahzilari (etu 3601, et3) chpuli stanoklar sistemasining aloqa blokiga ega. ko‘rib chiqilgan keyu larning ko‘pchiligida bir yoki uch fazali, ko‘prikli yoki nolli, noreversiv yoki reversiv sxemalar bo‘yicha qurilgan tristorli kuch o‘zgartgichlar mavjud. prp va eshir1 tipi keyu larda kuchlanishi kengimpuls modulyasiyali shim tranzistorli o‘zgartgich qo‘llaniladi. stanokli keyu larning ko‘pchiligida boshqarish sxemalari tok va tezlikning p va pi rostlagichlarining bo‘ysunuvchan koordinatalar rostlagichi asosida qurilgan, bu esa ming va undan ortiq diapazondagi tezliklarni rostlash imkoniyatini boradi. et3, etrp, epu1 tipli keyu larda stanoklarning asosiy xarakatlari uchun tristorli o‘zgartgichlar (qo‘zg‘atgichlar) yordamida dvigatelning qo‘zg‘atish tokini boshqarish ko‘zda tutilgan bo‘lib, bu bilan tezlik rostlagichning diapazonini yashirishga erishiladi. stanokli keyu larning quvvati birdan boshlab bir necha o‘n kilovatgacha bo‘lishi mumkin. 1.3. o ‘zgaruchan tokli komplekt elektr yuritm a bunday elektr yuritmalarning safi doimiy ravishda kengayib bormoqda va ular tarkibida asinxron va sinxron dvigatelli elektr yuritmalar mavjud. asinxron dvigatelli keyu larning birinchi seriyalari safiga …

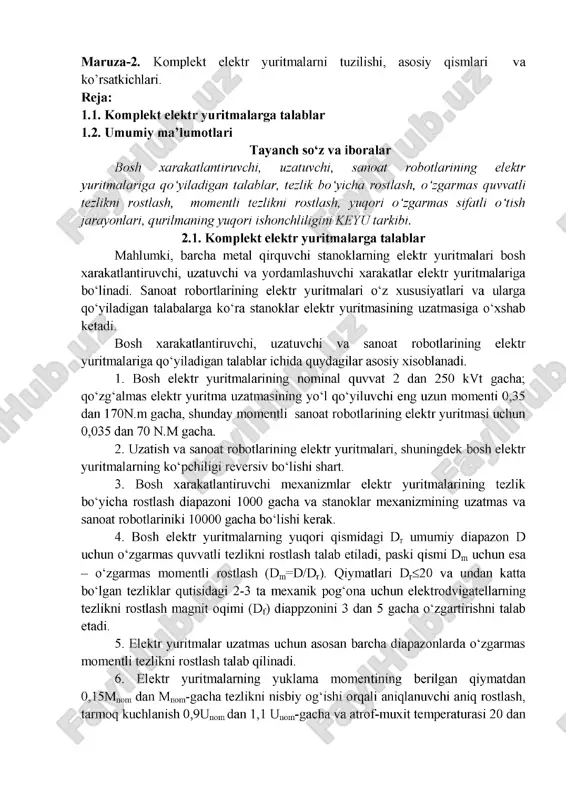

5 / 103

orli) dvigatelli stanoklari elektr yuritmalarini komplektatsiyalash uchun mo‘ljallangan. integrallangan elektr yuritm a oxirgi yillarda bahzi stanoklar va maxsus mexanizmlarning yuritmalari uchun dvigatel, mexanik xarakat, koordinatalar datchigi, bahzi xollarda esa kuch o‘zgartgichlarni xam o‘zida mujassamlashtirgan, bir necha komponentlardan iborat, yagona integrallangan konstruksiyaga ega bo‘lgan elektr yuritmalar yaratilmoqda va qo‘llanilmoqda. bunday elektromexanik modul (bahzida mexatronli deb ataladi) ko‘p xollarda oddiy ko‘rinishdagi eyu ga nisbatan o‘zining texnik-iqtisodiy ko‘rsatkichlari yuqori bo‘lishi bilan ajralib turadi. n azorat savollari 1. qanday xollarda elektr yuritmaning yopiq sxemasini tuzish talab etiladi? 2. ko‘pchilik berk elektr yuritmalarning kuch qismi qanday struktura tuzilishiga ega? 3. yopiq sxemali elektr yuritmalarda teskari aloqaning qanday turlari qo‘llaniladi? 4. boshqarish sxemasi va umumiy kuchaytirgich orasida qanday farqli belgilar mavjud? 5. bo‘ysunuvchan koordinatalar rostlagichi prinsipi asosida qurilgan boshqarish sxemalari qanday farqli belgilarga ega? 6. bo‘ysunuvchan koordinata rostlagichli texnik va simmetrik optimumlarni sozlash sistemasi nima ekanligini tushuntiring. 7. chastota o ‘zgartgichli asinxron elektr yuritmalarda boshqarishning qanday …
