1 / 32

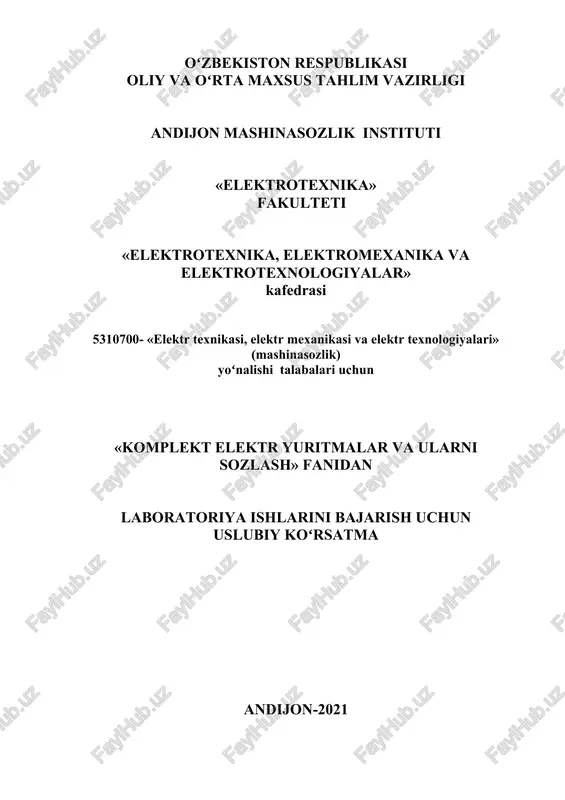

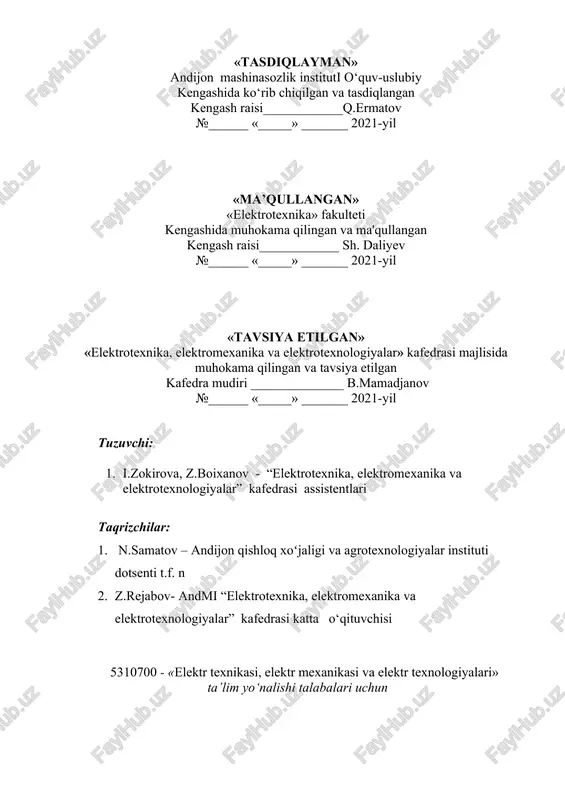

oʻzbekiston respublikasi oliy va oʻrta maxsus tahlim vazirligi andijon mashinasozlik instituti «elektrotexnika» fakulteti «elektrotexnika, elektromexanika va elektrotexnologiyalar» kafedrasi 5310700- «elektr texnikasi, elektr mexanikasi va elektr texnologiyalari» (mashinasozlik) yoʻnalishi talabalari uchun «komplekt elektr yuritmalar va ularni sozlash» fanidan laboratoriya ishlarini bajarish uchun uslubiy koʻrsatma andijon-2021 «tasdiqlayman» andijon mashinasozlik instituti o‘quv-uslubiy kengashida ko‘rib chiqilgan va tasdiqlangan kengash raisi____________q.ermatov №______ «_____» _______ 2021-yil «ma’qullangan» «elektrotexnika» fakulteti kengashida muhokama qilingan va ma'qullangan kengash raisi____________ sh. daliyev №______ «_____» _______ 2021-yil «tavsiya etilgan» «elektrotexnika, elektromexanika va elektrotexnologiyalar» kafedrasi majlisida muhokama qilingan va tavsiya etilgan kafedra mudiri ______________ b.mamadjanov №______ «_____» _______ 2021-yil tuzuvchi: 1. i.zokirova, z.boixanov - “elektrotexnika, elektromexanika va elektrotexnologiyalar” kafedrasi assistentlari taqrizchilar: 1. n.samatov – andijon qishloq xoʻjaligi va agrotexnologiyalar instituti dotsenti t.f. n 1. z.rejabov- andmi “elektrotexnika, elektromexanika va elektrotexnologiyalar” kafedrasi katta o‘qituvchisi 5310700 - «elektr texnikasi, elektr mexanikasi va elektr texnologiyalari» ta’lim yo‘nalishi talabalari uchun mundarija laboratoriya ishlarini bajarishda xavfsizlik qoidalari …

2 / 32

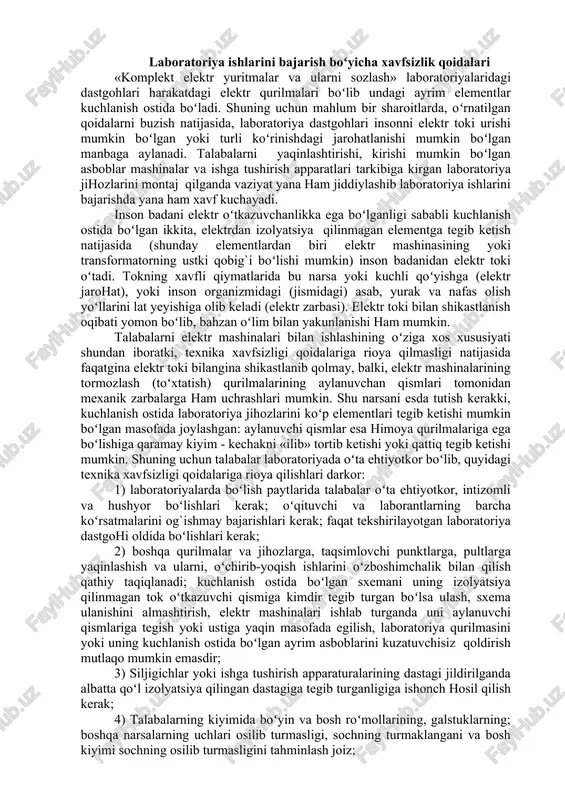

ki turli koʻrinishdagi jarohatlanishi mumkin boʻlgan manbaga aylanadi. talabalarni yaqinlashtirishi, kirishi mumkin boʻlgan asboblar mashinalar va ishga tushirish apparatlari tarkibiga kirgan laboratoriya jihozlarini montaj qilganda vaziyat yana ham jiddiylashib laboratoriya ishlarini bajarishda yana ham xavf kuchayadi. inson badani elektr oʻtkazuvchanlikka ega boʻlganligi sababli kuchlanish ostida boʻlgan ikkita, elektrdan izolyatsiya qilinmagan elementga tegib ketish natijasida (shunday elementlardan biri elektr mashinasining yoki transformatorning ustki qobig`i boʻlishi mumkin) inson badanidan elektr toki oʻtadi. tokning xavfli qiymatlarida bu narsa yoki kuchli qoʻyishga (elektr jarohat), yoki inson organizmidagi (jismidagi) asab, yurak va nafas olish yoʻllarini lat yeyishiga olib keladi (elektr zarbasi). elektr toki bilan shikastlanish oqibati yomon boʻlib, bahzan oʻlim bilan yakunlanishi ham mumkin. talabalarni elektr mashinalari bilan ishlashining oʻziga xos xususiyati shundan iboratki, texnika xavfsizligi qoidalariga rioya qilmasligi natijasida faqatgina elektr toki bilangina shikastlanib qolmay, balki, elektr mashinalarining tormozlash (toʻxtatish) qurilmalarining aylanuvchan qismlari tomonidan mexanik zarbalarga ham uchrashlari mumkin. shu narsani esda tutish kerakki, …

3 / 32

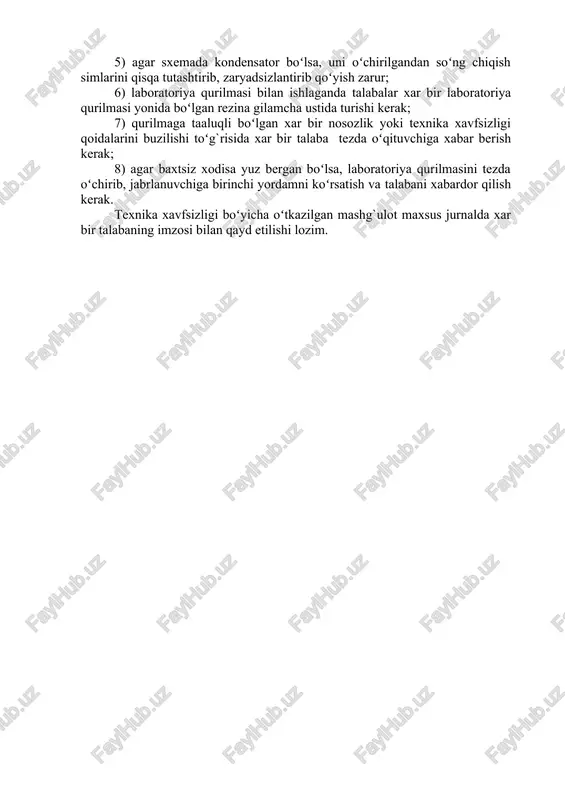

ultlarga yaqinlashish va ularni, oʻchirib-yoqish ishlarini oʻzboshimchalik bilan qilish qathiy taqiqlanadi; kuchlanish ostida boʻlgan sxemani uning izolyatsiya qilinmagan tok oʻtkazuvchi qismiga kimdir tegib turgan boʻlsa ulash, sxema ulanishini almashtirish, elektr mashinalari ishlab turganda uni aylanuvchi qismlariga tegish yoki ustiga yaqin masofada egilish, laboratoriya qurilmasini yoki uning kuchlanish ostida boʻlgan ayrim asboblarini kuzatuvchisiz qoldirish mutlaqo mumkin emasdir; 3) siljigichlar yoki ishga tushirish apparaturalarining dastagi jildirilganda albatta qoʻl izolyatsiya qilingan dastagiga tegib turganligiga ishonch hosil qilish kerak; 4) talabalarning kiyimida boʻyin va bosh roʻmollarining, galstuklarning; boshqa narsalarning uchlari osilib turmasligi, sochning turmaklangani va bosh kiyimi sochning osilib turmasligini tahminlash joiz; 5) agar sxemada kondensator boʻlsa, uni oʻchirilgandan soʻng chiqish simlarini qisqa tutashtirib, zaryadsizlantirib qoʻyish zarur; 6) laboratoriya qurilmasi bilan ishlaganda talabalar xar bir laboratoriya qurilmasi yonida boʻlgan rezina gilamcha ustida turishi kerak; 7) qurilmaga taaluqli boʻlgan xar bir nosozlik yoki texnika xavfsizligi qoidalarini buzilishi toʻg`risida xar bir talaba tezda oʻqituvchiga xabar berish …

4 / 32

keng qo’llanadi. sochiluvchan yukni (qum, tuproq va h.k) ma’lum masofaga uzatib berish uzluksiz yuk tashish sistemalar, ya’ni ketma –ket ulangan bir necha transporterlar yoki elevatorlar orqali bajarishi mumkin. bu sistemalar asosiy ishlab chiqaruvchi mexanizmlar bilan o’zaro bog’lashgan bo’lib, texnologik jarayonida o’ziga xos vazifasini bajaradilar. misol qilib bir necha transporterlardan iborat bo’lgan sistemani ko’rib chiqamiz. toshilayotgan yuk –sochiluvchan material turi. uzatilayotgan yuk konveyen ustida to’planib qolmasligi uchun yuk tashish sistemani yurgizilishi ohirgi transporterdan boshlanib ketma-ket ulash bilan amalga oshiriladi. yuk tashish sistemaning elektr yuritmalarini aytib ketilgan ketma ketlikda yurgizish uchun yuoshqaruv sxemasida blokirovkalar mavjuddir. blakirovka ikki turlarga, ya’ni bog’langan va bog’liq bo’lmaganlarga ajratiladi. bog’langan blakirovka yuritma dvigatelini faqat o’zidan oldingi dvigatel ulaganidan keyin ishlashini ta’minlaydi. boshqaruv sxemada bog’liq bo’lmagan blokirovka qo’llanganda esa yuritmaning navbatdagi dvigateli, oldingi dvigatel manbaadan uzilganda, ishlaydi. (ya’ni bunda yuritmaning ikki dvigateli bir vaqtning o’zida ishlashi mumkin emas). bog’lanagan va bog’liq bo’lmagan blakirovkalarni sxemalari 1 a) rasmda berilgan. …

5 / 32

va d2 dvigatellar parallel ishlashi mumkin emas, ya’ni biri ishlaganda, ikkinchisi uzilgan holatda bo’ladi. qo’llanmani 2a- rasmida uch transporterdan iborat bo’lgan uzluksiz navbatdagi yuk tashish sistemasining kinematik sxemasi ko’rsatilgan. yuqorida aytib ketilganidek, yuk qabul qiluvchi transporterda to’planib qolmasligi uchun tashish sistemaning transporterlarini yurgizilishi yukni yetkazib berish yo’nalishga nisbatan qarama qarshi ketma –ketlikda amalga oshiriladi. sistemaning to’xtatilishi yuk qabul qiluvchi transporterdan boshlanib transporterlar yukdan bo’sha-gandan so’ng, ohirgi transporter to’xtatiladi. iii. laboratoriya stendining tuzilishi va ishni bajarish tartibi. uzluksiz yuk tashish sistemaning elektr jihozlarini va boshqaruv sxemasini mashg’ulot davomida o’rganish uchun 2b, v –rasmda ko’rsatilgan sxema yig’ilishi kerak. ishni bajarish tartibi quyidagicha: 1. uzluksiz yuk tashish sistemaning elektr va texnologik sxemalarini o’rganib chiqib, elektr jihozlarni (dvigatellarni, o’lchov va himoya asboblarni) texnik ma’lumotlarni yozib oling. 2. 2-rasmda berilgan sxemani yig’ib, yuritmani ishga tushiring. 3. 1a, b rasmlarda ko’rsatilgan bog’liq va bog’liq bo’lmagan blokirovka sxemalarini o’rganib, amalda sinab ko’ring. 4. bajarilgan tajriba bo’yicha hisobot …
