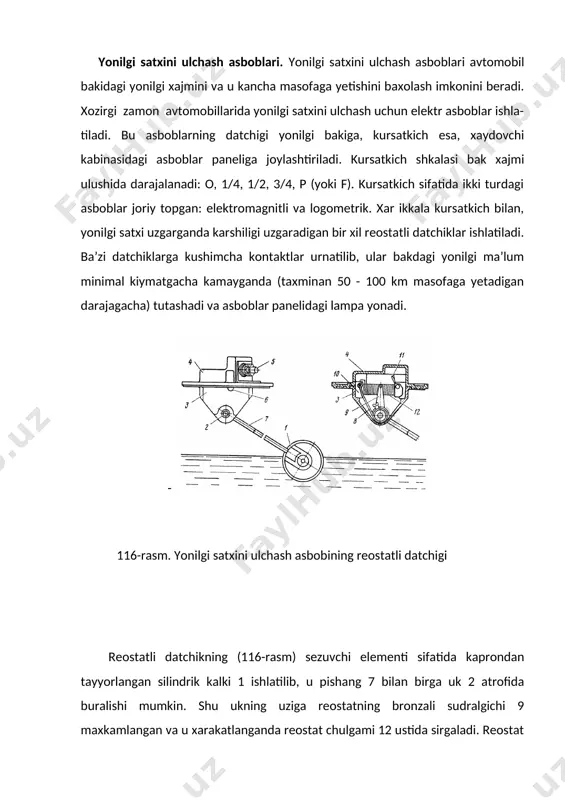

1427731042_60752.doc � � nazorat-o’lchov asboblari va yordamchi jixozlar reja: 1. yonilgi satxini ulchash asboblari 2. akkumulyatorning zaryad rejimini nazorat kiluvchi asboblar 3. avtomobil va traktor xarakat tezligini va dvigatel valining aylanish chastotasini nazorat kiluvchi asboblar 4. ulchov-nazorat asboblarning rivojlanish istikbollari 5. yordamchi elektr jixozlar yonilgi satxini ulchash asboblari. yonilgi satxini ulchash asboblari avtomobil bakidagi yonilgi xajmini va u kancha masofaga yetishini baxolash imkonini beradi. xozirgi zamon avtomobillarida yonilgi satxini ulchash uchun elektr asboblar ishla- tiladi. bu asboblarning datchigi yonilgi bakiga, kursatkich esa, xaydovchi kabinasidagi asboblar paneliga joylashtiriladi. kursatkich shkalasi bak xajmi ulushida darajalanadi: o, 1/4, 1/2, 3/4, p (yoki f). kursatkich sifatida ikki turdagi asboblar joriy topgan: elektromagnitli va logometrik. xar ikkala kursatkich bilan, yonilgi satxi uzgarganda karshiligi uzgaradigan bir xil reostatli datchiklar ishlatiladi. ba’zi datchiklarga kushimcha kontaktlar urnatilib, ular bakdagi yonilgi ma’lum minimal kiymatgacha kamayganda (taxminan 50 - 100 km masofaga yetadigan darajagacha) tutashadi va asboblar panelidagi lampa yonadi. …

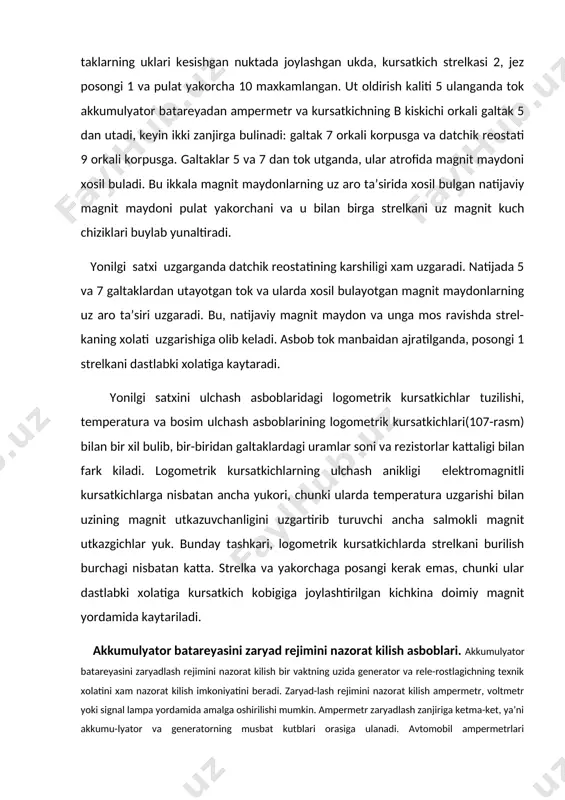

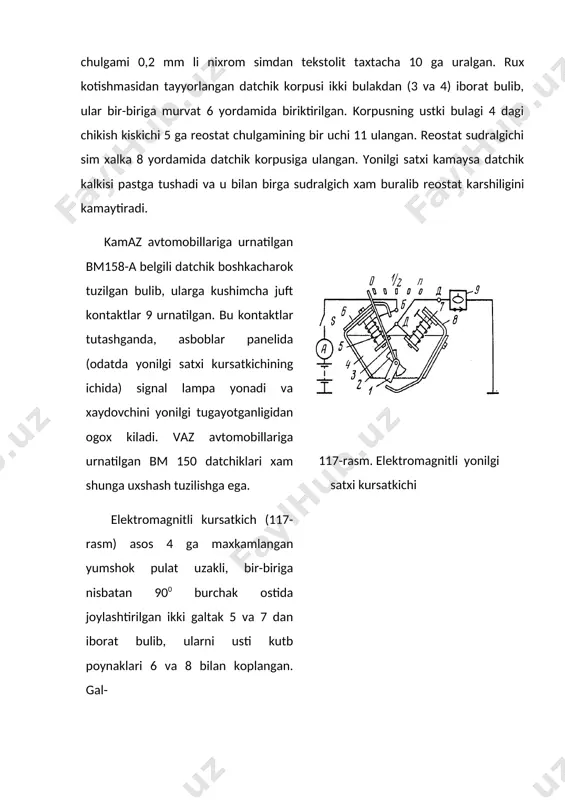

ik kalkisi pastga tushadi va u bilan birga sudralgich xam buralib reostat karshiligini kamaytiradi. kamaz avtomobillariga urnatilgan bm158-a belgili datchik boshkacharok tuzilgan bulib, ularga kushimcha juft kontaktlar 9 urnatilgan. bu kontaktlar tutashganda, asboblar panelida (odatda yonilgi satxi kursatkichining ichida) signal lampa yonadi va xaydovchini yonilgi tugayotganligidan ogox kiladi. vaz avtomobillariga urnatilgan bm 150 datchiklari xam shunga uxshash tuzilishga ega. elektromagnitli kursatkich (117-rasm) asos 4 ga maxkamlangan yumshok pulat uzakli, bir-biriga nisbatan 900 burchak ostida joylashtirilgan ikki galtak 5 va 7 dan iborat bulib, ularni usti kutb poynaklari 6 va 8 bilan koplangan. gal- 117-rasm. elektromagnitli yonilgi satxi kursatkichi taklarning uklari kesishgan nuktada joylashgan ukda, kursatkich strelkasi 2, jez posongi 1 va pulat yakorcha 10 maxkamlangan. ut oldirish kaliti 5 ulanganda tok akkumulyator batareyadan ampermetr va kursatkichning b kiskichi orkali galtak 5 dan utadi, keyin ikki zanjirga bulinadi: galtak 7 orkali korpusga va datchik reostati 9 orkali korpusga. galtaklar 5 va …

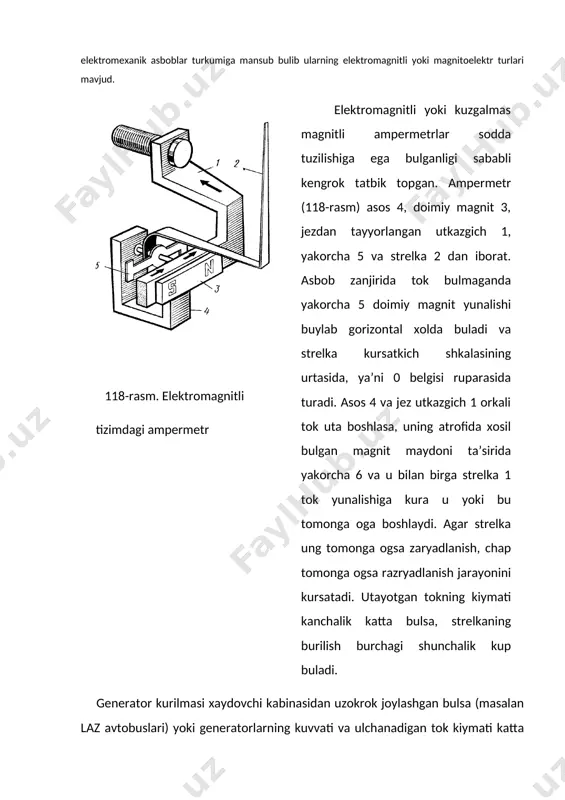

ursatkichlarning ulchash anikligi elektromagnitli kursatkichlarga nisbatan ancha yukori, chunki ularda temperatura uzgarishi bilan uzining magnit utkazuvchanligini uzgartirib turuvchi ancha salmokli magnit utkazgichlar yuk. bunday tashkari, logometrik kursatkichlarda strelkani burilish burchagi nisbatan katta. strelka va yakorchaga posangi kerak emas, chunki ular dastlabki xolatiga kursatkich kobigiga joylashtirilgan kichkina doimiy magnit yordamida kaytariladi. akkumulyator batareyasini zaryad rejimini nazorat kilish asboblari. akkumulyator batareyasini zaryadlash rejimini nazorat kilish bir vaktning uzida generator va rele-rostlagichning texnik xolatini xam nazorat kilish imkoniyatini beradi. zaryad-lash rejimini nazorat kilish ampermetr, voltmetr yoki signal lampa yordamida amalga oshirilishi mumkin. ampermetr zaryadlash zanjiriga ketma-ket, ya’ni akkumu-lyator va generatorning musbat kutblari orasiga ulanadi. avtomobil ampermetrlari elektromexanik asboblar turkumiga mansub bulib ularning elektromagnitli yoki magnitoelektr turlari mavjud. 118-rasm. elektromagnitli tizimdagi ampermetr elektromagnitli yoki kuzgalmas magnitli ampermetrlar sodda tuzilishiga ega bulganligi sababli kengrok tatbik topgan. ampermetr (118-rasm) asos 4, doimiy magnit 3, jezdan tayyorlangan utkazgich 1, yakorcha 5 va strelka 2 dan iborat. asbob …

) yoki generatorlarning kuvvati va ulchanadigan tok kiymati katta bulgan xollarda, kesim yuzasi katta bulgan simlarni kamrok ishlatish maksadida magnitoelektr tizimga mansub, kuzgaluvchi magnitli ampermetrlar kullaniladi. bu turdagi ampermetrlarning tuzilishi logometrik kursatkichlarning (107-rasm) tuzilishiga juda uxshash. avtomobil tezligini va dvigatel valining aylanish chastotasini nazorat kilish asboblari. xarakat tezligi, bosib utilgan yul va dvigatel tirsakli vali-ning aylanishlar chastotasini nazorat kilish uchun avtomobillar spidometr va taxo-metrlar bilan jixozlanadi. spidometrlar ishlash prinsipi buyicha magnitoinduksiyali va elektrli turlariga bulinadi. spidometr xarakatni egiluvchan val (pulat tros) yordamida uzatmalar kutisiga urnatilgan reduktordan yoki uzatmalar kutisiga joylashtirilgan generatorda xosil bulgan eyuk ta’sirida aylantiriladigan elektrodvigateldan oladi. spidometr tezlik ulchash va xisoblash mexanizmlaridan iborat. tezlik ulchash mexanizmi, spidometrning kirish validagi aylanma xarakatni kursatkich-strelkaning shkalaga nisbatan xarakatiga aylantirib beradi. xisoblash mexanizmi, spidometrning kirish validagi aylanma xarakatni, sirtiga bosib utilgan yulni kursatuvchi rakamlar yozilgan, xisoblash barabanchalarini aylanma xarakatiga uzgartirib beradi tezlik ulchash mexanizmi. tezlik ulchash mexanizmi (119-rasm) kuyidagi kismlardan iborat: kirish …

rining uz aro ta’siri natijasida kartushkani va u bi-lan birga uk 8 va avtomobil tezligini kursatuvchi strelka 12 ni magnit ayla-nishi yunalishida buraydigan moment xosil buladi. doimiy magnitning aylanish chastotasi kanchalik katta bulsa, kartushka va demak, strelka shunchalik katta burchakka buraladi. kil-prujina 10 karama-karshi moment xosil kiladi. strelka 12 ni aylanishlar chastotasiga boglik ravishda buralishi, fakat doimiy magnit xosil kilgan moment va kil-prujina karshilik momentlarining uz aro ta’siri bilan belgilanadi. bu kartushka va strelkani buralish burcha-gini aylanishlar chastotasiga tugri pro-porsional uzgarishini, ya’ni chizikli boglanishni ta’minlaydi. yumshok pulatdan (odatda, st10 dan) yasalgan xalkasimon magnit ekran 7, kar-tushka orkali utayotgan magnit okimini kuchaytirish xisobiga asbobni sezuvchan-ligini oshirish uchun xizmat kiladi. at- 119-rasm.spidometrning tezlik ulchash mexanizmi 120-rasm. tashki ilashishli xisoblash mexanizmi rof muxit xarorati kutarilishi bilan kartushkaning karshiligi ortadi va uyurma toklar kuchi pasayib, kartushka bilan strelka kamrok burchakka buriladi. tempera-tura uzgarishi asbobning ulchash anikligiga ta’sirini kamaytirish maksadida doimiy magnit tagiga shunt 4 …
