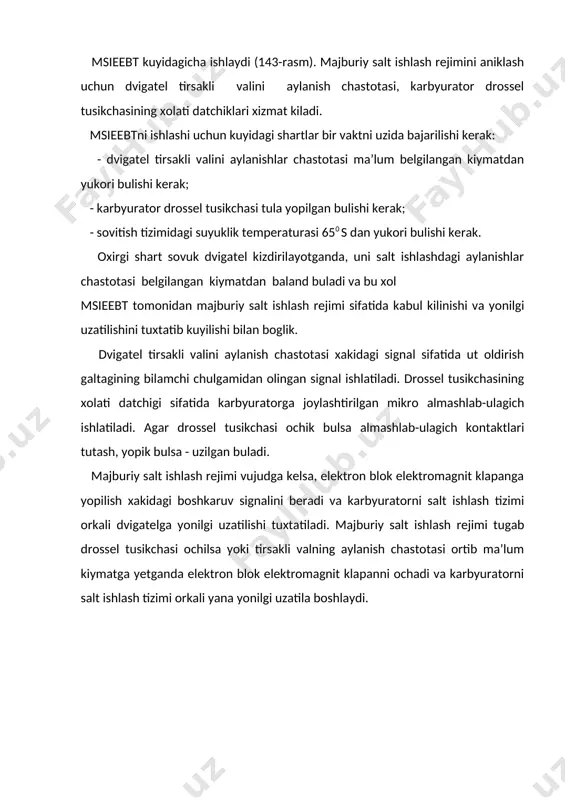

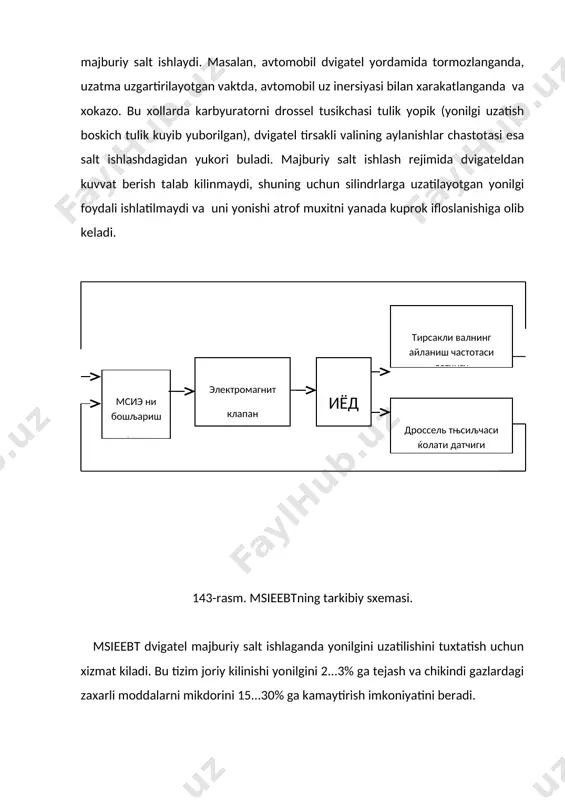

1427730700_60746.doc avtomobil va traktorlarning dvigateli va transmissiyasini elektron boshkarish tizimlari reja: 1. majburiy salt ishlash ekonamayzerini elektron boshkarish 2. elektron antiblokirovka tizimi majburiy salt ishlash ekonomayzerining elektron boshkarish tizimi (msieebt). avtomobil shaxar sharoitida xarakatlanganda 18-25% vakt davomida dvigatel majburiy salt ishlaydi. masalan, avtomobil dvigatel yordamida tormozlanganda, uzatma uzgartirilayotgan vaktda, avtomobil uz inersiyasi bilan xarakatlanganda va xokazo. bu xollarda karbyuratorni drossel tusikchasi tulik yopik (yonilgi uzatish boskich tulik kuyib yuborilgan), dvigatel tirsakli valining aylanishlar chastotasi esa salt ishlashdagidan yukori buladi. majburiy salt ishlash rejimida dvigateldan kuvvat berish talab kilinmaydi, shuning uchun silindrlarga uzatilayotgan yonilgi foydali ishlatilmaydi va uni yonishi atrof muxitni yanada kuprok ifloslanishiga olib keladi. 143-rasm. msieebtning tarkibiy sxemasi. msieebt dvigatel majburiy salt ishlaganda yonilgini uzatilishini tuxtatish uchun xizmat kiladi. bu tizim joriy kilinishi yonilgini 2...3% ga tejash va chikindi gazlardagi zaxarli moddalarni mikdorini 15...30% ga kamaytirish imkoniyatini beradi. msieebt kuyidagicha ishlaydi (143-rasm). majburiy salt ishlash rejimini aniklash uchun dvigatel …

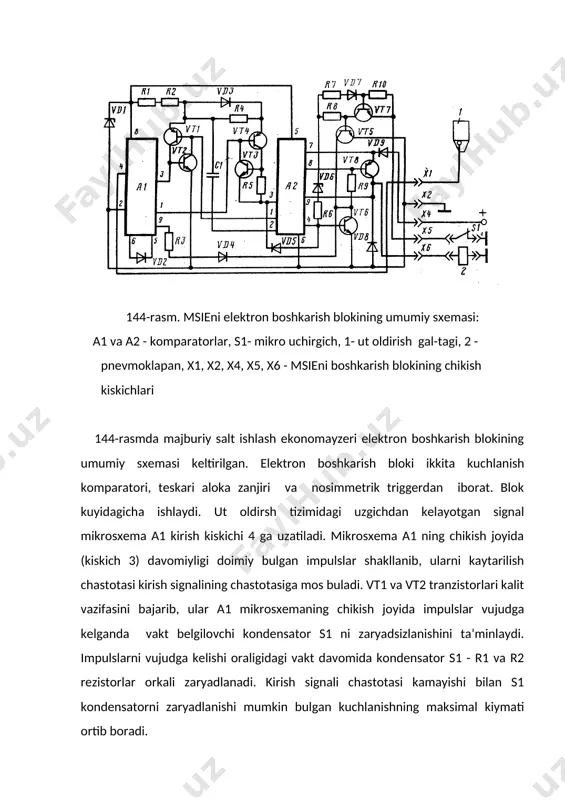

ilan boglik. dvigatel tirsakli valini aylanish chastotasi xakidagi signal sifatida ut oldirish galtagining bilamchi chulgamidan olingan signal ishlatiladi. drossel tusikchasining xolati datchigi sifatida karbyuratorga joylashtirilgan mikro almashlab-ulagich ishlatiladi. agar drossel tusikchasi ochik bulsa almashlab-ulagich kontaktlari tutash, yopik bulsa - uzilgan buladi. majburiy salt ishlash rejimi vujudga kelsa, elektron blok elektromagnit klapanga yopilish xakidagi boshkaruv signalini beradi va karbyuratorni salt ishlash tizimi orkali dvigatelga yonilgi uzatilishi tuxtatiladi. majburiy salt ishlash rejimi tugab drossel tusikchasi ochilsa yoki tirsakli valning aylanish chastotasi ortib ma’lum kiymatga yetganda elektron blok elektromagnit klapanni ochadi va karbyuratorni salt ishlash tizimi orkali yana yonilgi uzatila boshlaydi. 144-rasm. msieni elektron boshkarish blokining umumiy sxemasi: a1 va a2 - komparatorlar, s1- mikro uchirgich, 1- ut oldirish gal-tagi, 2 - pnevmoklapan, x1, x2, x4, x5, x6 - msieni boshkarish blokining chikish kiskichlari 144-rasmda majburiy salt ishlash ekonomayzeri elektron boshkarish blokining umumiy sxemasi keltirilgan. elektron boshkarish bloki ikkita kuchlanish komparatori, teskari aloka …

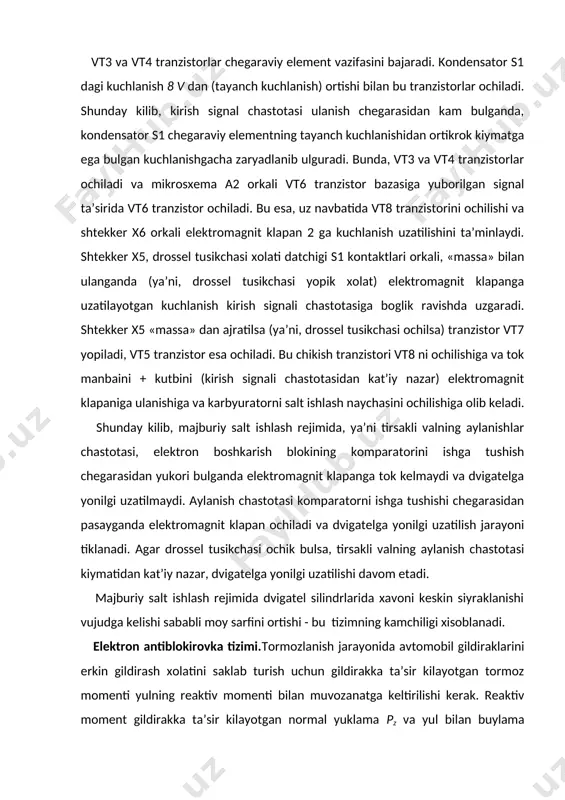

i. vt3 va vt4 tranzistorlar chegaraviy element vazifasini bajaradi. kondensator s1 dagi kuchlanish 8 v dan (tayanch kuchlanish) ortishi bilan bu tranzistorlar ochiladi. shunday kilib, kirish signal chastotasi ulanish chegarasidan kam bulganda, kondensator s1 chegaraviy elementning tayanch kuchlanishidan ortikrok kiymatga ega bulgan kuchlanishgacha zaryadlanib ulguradi. bunda, vt3 va vt4 tranzistorlar ochiladi va mikrosxema a2 orkali vt6 tranzistor bazasiga yuborilgan signal ta’sirida vt6 tranzistor ochiladi. bu esa, uz navbatida vt8 tranzistorini ochilishi va shtekker x6 orkali elektromagnit klapan 2 ga kuchlanish uzatilishini ta’minlaydi. shtekker x5, drossel tusikchasi xolati datchigi s1 kontaktlari orkali, «massa» bilan ulanganda (ya’ni, drossel tusikchasi yopik xolat) elektromagnit klapanga uzatilayotgan kuchlanish kirish signali chastotasiga boglik ravishda uzgaradi. shtekker x5 «massa» dan ajratilsa (ya’ni, drossel tusikchasi ochilsa) tranzistor vt7 yopiladi, vt5 tranzistor esa ochiladi. bu chikish tranzistori vt8 ni ochilishiga va tok manbaini + kutbini (kirish signali chastotasidan kat’iy nazar) elektromagnit klapaniga ulanishiga va karbyuratorni salt ishlash naychasini ochilishiga …

gildiraklarini erkin gildirash xolatini saklab turish uchun gildirakka ta’sir kilayotgan tormoz momenti yulning reaktiv momenti bilan muvozanatga keltirilishi kerak. reaktiv moment gildirakka ta’sir kilayotgan normal yuklama pz va yul bilan buylama tishlashish koeffitsiyenti (b larni kupaytmasiga teng. tishlashish koeffitsiyenti (b ning kattaligi yulning xolati, shina protektori shakli va uning ichki bosimiga boglik. shu bilan birga (b ga gildirakni yul yuzasiga nisbatan sirpanish darajasi xam katta ta’sir kursatadi. gildirakni sirpanish darajasi ulchamsiz koeffitsiyent s bilan baxolanadi va u kuyidagi ifoda bilan aniklanadi: bu yerda, va - avtomobil tezligi, v( - gildirakni yul bilan tutashgan nuktasidagi tezligi. sirpanish darajasi s ni 0 dan skr. kiymatgacha oshganda (b xam ma’lum maksimum kiymatigacha ortib boradi (6.6-rasm). s kiymatini keyingi usishi (b kiymatini kamayishiga olib keladi. avtomobilni optimal tormozlash, ya’ni uni maksimal sekinlashishi va minimal tormozlanish masofasini ta’minlash uchun tormozlanish vaktidagi gildiraklarni sirpanish darajasi s buylama tishlashish koeffitsiyenti (b ning maksimal kiymatiga mos kelishini ta’minlash …

xam ancha katta kiymatlarga ega bulib (145-rasm), bu tormozla-nish jarayonida avtomobilni turgunlik va boshkarish darajasini oshiradi. . 146-rasm. antiblokirovkali tizimning tarkibiy sxemasi. antiblokirovkali tormoz tizimini ishlash prinsipini pnevmo-yuritmali tormoz tizimiga ega bulgan avtomobillar uchun ishlab chikilgan sistema misolida kurib chikamiz. antiblokirovka tizimi (146-rasm) gildirak tezligi datchigi, elektron boshkarish bloki (ebb) va ijro etuvchi elementlardan iborat. gildirak tezligi datchigi gildirakni aylanish chastotasigi mos bulgan impulslar ishlab chikaradi. ebb gildirakni tezligi va uni uzgarishini taxlili asosida ijro etuvchi elementni boshkarish signallarini shakllantiradi. ijro etuvchi element ikkita elektromagnit klapanidan iborat bulib, ular bosim modulyatori deb ataladigan bitta mexanizmga birlashtirilgan. normal ochik xolda bulgan elektromagnit klapan (cheklash klapani) orkali tormoz kamerasiga sikilgan xavo uzatiladi. normal yopik xolda bulgan elektromagnit klapan (chikarish klapani) tormoz kamerasini atmosfera bilan boglaydi. elektron antiblokirovkali tormoz tizimi tormoz kamerasiga bosimni diskret (ya’ni uzuk-uzuk tarzda) ravishda boshkaradi. bunda gildirakni tezligi xam davriy ravishda uzgarib turadi (147-rasm). chastotani kuchlanishga aylantiradigan uzgartgich gildirak …
