karbyuratorli va gaz dvigatyellarining ta'minlash tizimi

DOC 49,0 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇
1

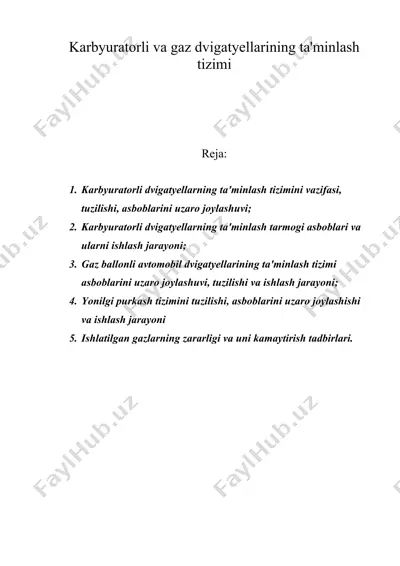

1426066080_60394.doc karbyuratorli va gaz dvigatyellarining ta'minlash tizimi reja: 1. karbyuratorli dvigatyellarning ta'minlash tizimini vazifasi, tuzilishi, asboblarini uzaro joylashuvi; 2. karbyuratorli dvigatyellarning ta'minlash tarmogi asboblari va ularni ishlash jarayoni; 3. gaz ballonli avtomobil dvigatyellarining ta'minlash tizimi asboblarini uzaro joylashuvi, tuzilishi va ishlash jarayoni; 4. yonilgi purkash tizimini tuzilishi, asboblarini uzaro joylashishi va ishlash jarayoni 5. ishlatilgan gazlarning zararligi va uni kamaytirish tadbirlari. karbyuratorli dvigatyellarning ta'minlash tizimini vazifasi, tuzilishi va joylanish tizimi. ta'minlash tarmogi yonilgi bilan xavoni tozalash va ulardan ker-akli tarkibda yonilgi aralashmasi tayyorlab, silindirlarga kiritish xamda ishlatilgan gazlarni tashkariga chikarib yuborish uchun xizmat kiladi. ta'minlash tarmogiga kiruvchi asbob-uskunalar-ni turt guruxga bulish mumkin: 1) yonilgini saklash, tozalash va uni yonilgi aralashmasi xosil kiluvchi asbobga yuborish kismlari – yenilgi baki, yonilgi satxini kursatuvchi datchik, yonilgi filtri, yonilgi nasosi va yonilgi utkazuvchi naychalar; 2) xavoni tozalash va uni uzatish kurilmasi – xavo filtri va xavo utkazgich; 3) yonilgi va xavo-dan aralashma xosil kiluvchi …
2

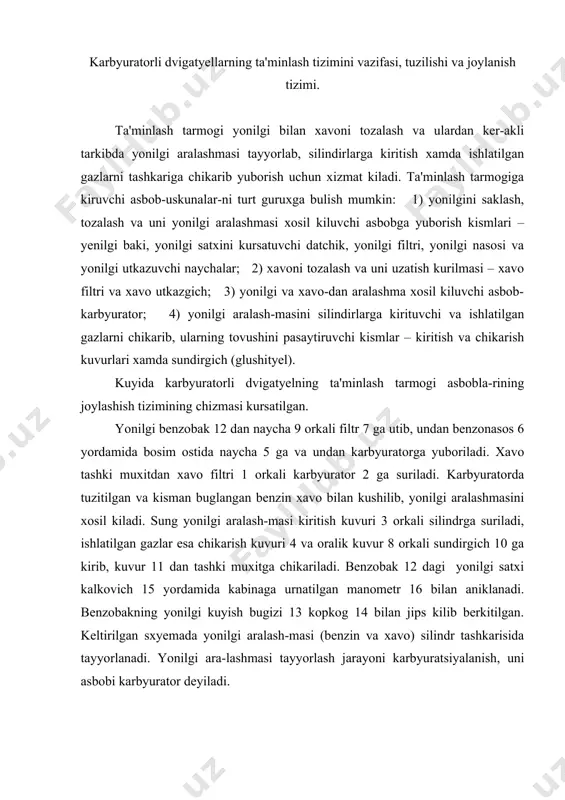

latilgan gazlar esa chikarish kuvuri 4 va oralik kuvur 8 orkali sundirgich 10 ga kirib, kuvur 11 dan tashki muxitga chikariladi. benzobak 12 dagi yonilgi satxi kalkovich 15 yordamida kabinaga urnatilgan manometr 16 bilan aniklanadi. benzobakning yonilgi kuyish bugizi 13 kopkog 14 bilan jips kilib berkitilgan. keltirilgan sxyemada yonilgi aralash-masi (benzin va xavo) silindr tashkarisida tayyorlanadi. yonilgi ara-lashmasi tayyorlash jarayoni karbyuratsiyalanish, uni asbobi karbyurator deyiladi. ta'minlash tarmogi asboblari yonilgi baki yonilgini saklash uchun muljallangan bulib, unda avtomobilning 400…500 km yul bosishiga yetadigan yonilgi saklanadi. bakning idishi pulat tunukadan shtamplash usuli bilan oval yoki tugri burchak shaklida yasaladi. bakning mustaxkamligini oshirish va yonilgining kuchli chaykalishini kamaytirish maksadida uning ichki bushligiga muvoziy ravishda tusiklar kuyilgan. yonilgini bakdagi datchigli kursatgich bilan nazorat kilinadi. yonilgi nasosi. karbyuratorli dvigatyellarda diafragma turidagi yonilgi nasosi ishlataladi. nasos yonilgini bakdan karbyuratorning kalkovichli bulinmasiga kichik bosim ostida uzatib turadi. nasos uchta ajraluvchi kismdan: korpus, kallak va kopkokdan iborat, ular …
3

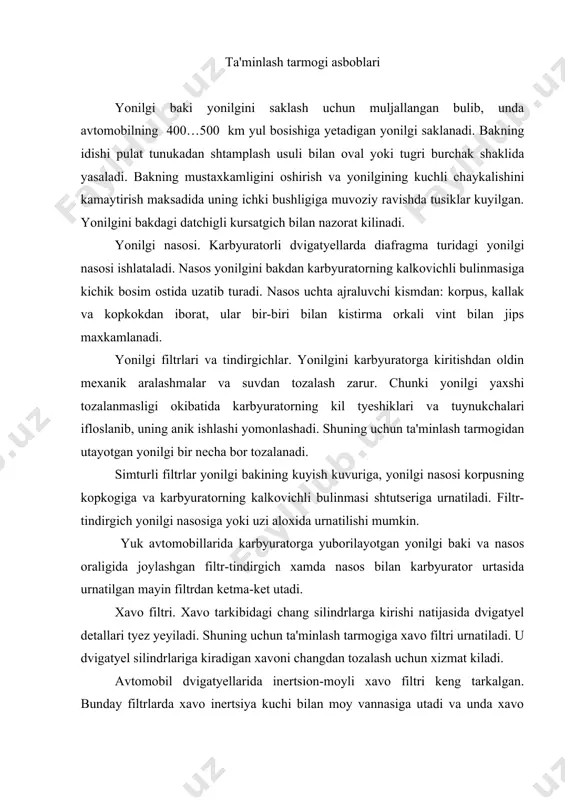

or urtasida urnatilgan mayin filtrdan ketma-ket utadi. xavo filtri. xavo tarkibidagi chang silindrlarga kirishi natijasida dvigatyel detallari tyez yeyiladi. shuning uchun ta'minlash tarmogiga xavo filtri urnatiladi. u dvigatyel silindrlariga kiradigan xavoni changdan tozalash uchun xizmat kiladi. avtomobil dvigatyellarida inertsion-moyli xavo filtri keng tarkalgan. bunday filtrlarda xavo inertsiya kuchi bilan moy vannasiga utadi va unda xavo changlari tutilib koladi xamda kisman tozalangan xavo yana tozalovchi tarkibiy kismlardan utadi. kiritish kuvurlari va yonuvchi aralashmani isitish. kiritish kuvurlari karbyuratorni aralashtirgich bulinmasining kiritish klapani tuynuklari bilan tutashtirib, yonuvchi aralashmani karbyuratordan dvigatyel silindrlariga yuborish uchun xizmat kiladi. yonilgi aralashmasini kizdirish yonilgini batamom buglash uchun zarur, aks xolda u tomchi xoliga keladi va yonilgi aralashmasi silindrlarda yaxshi yonmaydi va natijada dvigatyel tula kuvvat bilan ishlamaydi, yonilgi aralashmasini kizdirish maksadida kiritish kuvurlarining karbyuratorga yakin joylashgan kismining chikarish kuvuri bilan tutashtiriladigan maxsus gilofi bor. dvigatyel silindrlariga ishlatilgan gazlar shu gilofga utib, kiritish kuvuri devorlarini va yonuvchi aralashmasini keragicha …
4

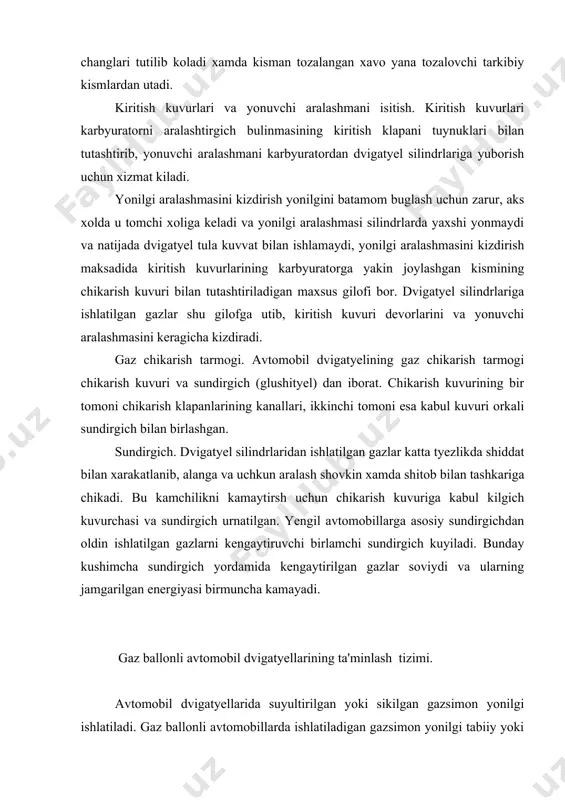

aytirilgan gazlar soviydi va ularning jamgarilgan energiyasi birmuncha kamayadi. gaz ballonli avtomobil dvigatyellarining ta'minlash tizimi. avtomobil dvigatyellarida suyultirilgan yoki sikilgan gazsimon yonilgi ishlatiladi. gaz ballonli avtomobillarda ishlatiladigan gazsimon yonilgi tabiiy yoki sun'iy yonuvchi gazlar bulib, ular suyultirilgan neft gazi (sng), sikilgan tabiiy gaz (stg) bulishi mumkin. sng da ishlovchi avtomobil dvigatyellari keng tarkalgan. makbul xaroratda bosimi 1,6 mpa (16 kgkg`sm2 ) ga yetguncha gazsimon xoldan suyuk xolatga utuvchi gazlarga suyultirilgan neft gazlari deb ataladi. demak, bunday gazlar yopik idish va ballonlarda suyuk xolatda buladi. stg lar sikilgan gaz ballonli deb ataluvchi yuk avtomobillarida yonilgi sifatida ishlatiladi. stg deb, suyuklik xolatiga utish xarorati past bulgan gazlarga aytiladi. ular makbul xaroratda bosimi sikilib, 20 mpa (200 kgkg`sm2 ) ga yetguncha xam gazsimon xolatni saklab turadi. gaz bilan ishlovchi dvigatyellarning ish sikli karbyuratorli dvigatyellarning ishlash uslubiga uxshash bulsa-da, asbob va uskunalarining tuzilishi bilan fark kiladi. suyultirilgan gazda turli zil-432810, gaz-53-07 yuk avtomobillari va …
5

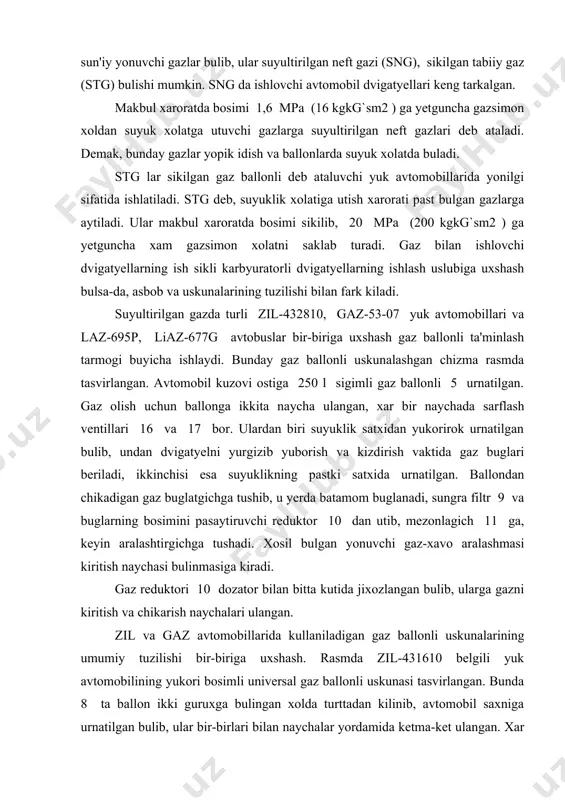

ri 10 dozator bilan bitta kutida jixozlangan bulib, ularga gazni kiritish va chikarish naychalari ulangan. zil va gaz avtomobillarida kullaniladigan gaz ballonli uskunalarining umumiy tuzilishi bir-biriga uxshash. rasmda zil-431610 belgili yuk avtomobilining yukori bosimli universal gaz ballonli uskunasi tasvirlangan. bunda 8 ta ballon ikki guruxga bulingan xolda turttadan kilinib, avtomobil saxniga urnatilgan bulib, ular bir-birlari bilan naychalar yordamida ketma-ket ulangan. xar bir gurux ballonlarda berkitiluvchi ventillar 7 va 9 muljallangan bulib, ular taksimlash krestovinasi 10 bilan naychalar yordamida tutashgan. krestovina 10 da tuldirgich 8 va sarflash ventillari 11 bor. sikilgan gaz krestovina 10 dan sarflash ventili 11 orkali yukori bosim reduktori 4 ga boradi. ventil 11 da metall sopolli filtr joylashgan. ikkinchi almashtiriladigan metall sopolli filtr yukori bosim reduktori 4 da urnatilgan. yukori bosimli reduktorni muzlab kolish xavfidan saklash uchun, u avtomobil kapotining tag bushligiga joylashtirilgan. kish sharoitida reduktor 4 dvigatyelning sovitish tizimida aylanadigan suv bilan kushimcha kizdiriladi. reduktorning yukori …
