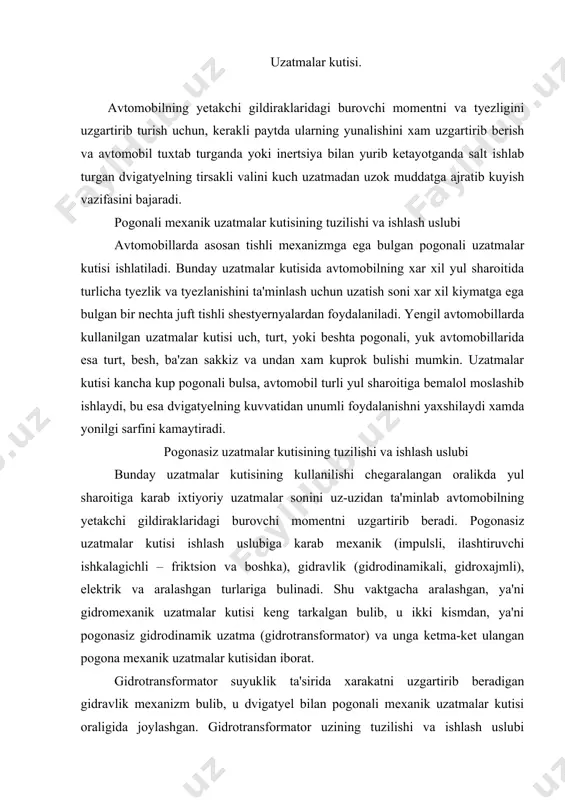

1426068267_60398.doc uzatmalar qutisi. taqsimlash qutisi reja: 1. uzatmalar qutisining zaruriyati va vazifasi; 2. uzatmalar qutisining turlari, tuzilishi va ishlash printsipi; 3. zamonaviy «neksiya», «tiko», «damas» avtomobillari uzatmalar qutisining konstruktiv xususiyatlari; 4. taksimlash kutisining zaruriyati va vazifasi. uzatmalar kutisi. avtomobilning yetakchi gildiraklaridagi burovchi momentni va tyezligini uzgartirib turish uchun, kerakli paytda ularning yunalishini xam uzgartirib berish va avtomobil tuxtab turganda yoki inertsiya bilan yurib ketayotganda salt ishlab turgan dvigatyelning tirsakli valini kuch uzatmadan uzok muddatga ajratib kuyish vazifasini bajaradi. pogonali mexanik uzatmalar kutisining tuzilishi va ishlash uslubi avtomobillarda asosan tishli mexanizmga ega bulgan pogonali uzatmalar kutisi ishlatiladi. bunday uzatmalar kutisida avtomobilning xar xil yul sharoitida turlicha tyezlik va tyezlanishini ta'minlash uchun uzatish soni xar xil kiymatga ega bulgan bir nechta juft tishli shestyernyalardan foydalaniladi. yengil avtomobillarda kullanilgan uzatmalar kutisi uch, turt, yoki beshta pogonali, yuk avtomobillarida esa turt, besh, ba'zan sakkiz va undan xam kuprok bulishi mumkin. uzatmalar kutisi kancha kup …

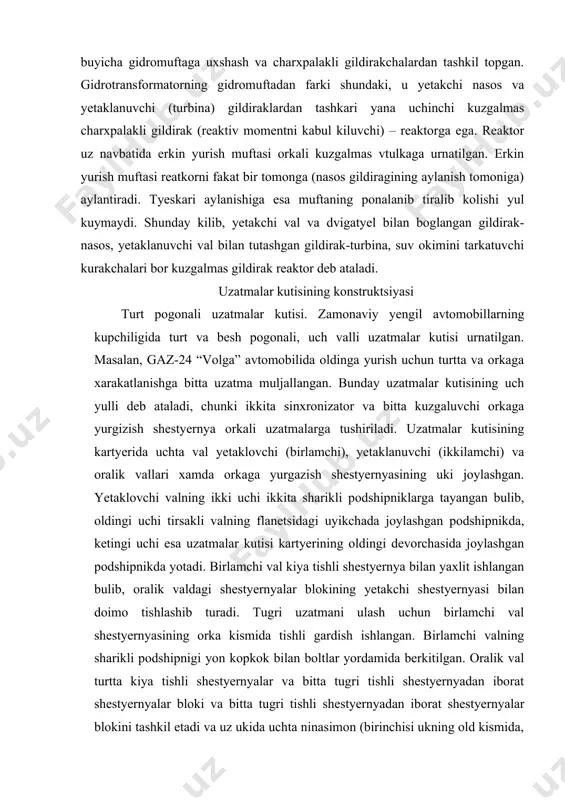

ni pogonasiz gidrodinamik uzatma (gidrotransformator) va unga ketma-ket ulangan pogona mexanik uzatmalar kutisidan iborat. gidrotransformator suyuklik ta'sirida xarakatni uzgartirib beradigan gidravlik mexanizm bulib, u dvigatyel bilan pogonali mexanik uzatmalar kutisi oraligida joylashgan. gidrotransformator uzining tuzilishi va ishlash uslubi buyicha gidromuftaga uxshash va charxpalakli gildirakchalardan tashkil topgan. gidrotransformatorning gidromuftadan farki shundaki, u yetakchi nasos va yetaklanuvchi (turbina) gildiraklardan tashkari yana uchinchi kuzgalmas charxpalakli gildirak (reaktiv momentni kabul kiluvchi) – reaktorga ega. reaktor uz navbatida erkin yurish muftasi orkali kuzgalmas vtulkaga urnatilgan. erkin yurish muftasi reatkorni fakat bir tomonga (nasos gildiragining aylanish tomoniga) aylantiradi. tyeskari aylanishiga esa muftaning ponalanib tiralib kolishi yul kuymaydi. shunday kilib, yetakchi val va dvigatyel bilan boglangan gildirak-nasos, yetaklanuvchi val bilan tutashgan gildirak-turbina, suv okimini tarkatuvchi kurakchalari bor kuzgalmas gildirak reaktor deb ataladi. uzatmalar kutisining konstruktsiyasi turt pogonali uzatmalar kutisi. zamonaviy yengil avtomobillarning kupchiligida turt va besh pogonali, uch valli uzatmalar kutisi urnatilgan. masalan, gaz-24 “volga” avtomobilida oldinga …

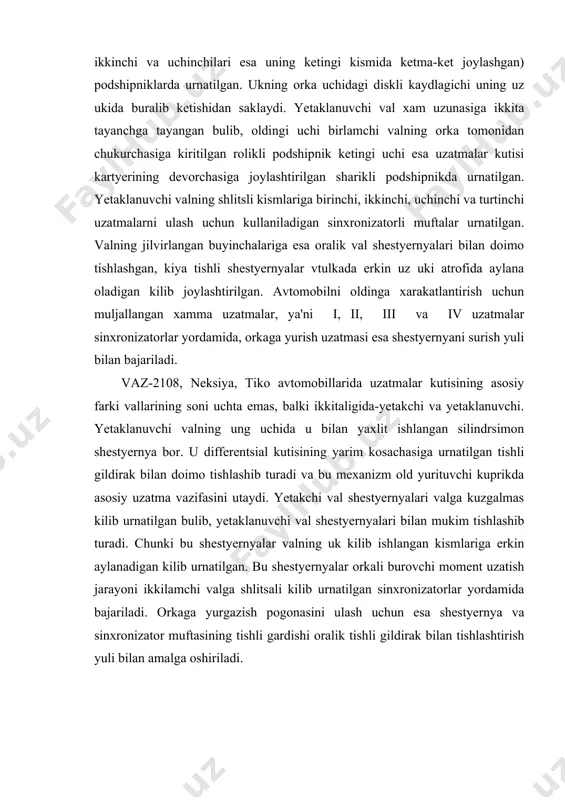

al kiya tishli shestyernya bilan yaxlit ishlangan bulib, oralik valdagi shestyernyalar blokining yetakchi shestyernyasi bilan doimo tishlashib turadi. tugri uzatmani ulash uchun birlamchi val shestyernyasining orka kismida tishli gardish ishlangan. birlamchi valning sharikli podshipnigi yon kopkok bilan boltlar yordamida berkitilgan. oralik val turtta kiya tishli shestyernyalar va bitta tugri tishli shestyernyadan iborat shestyernyalar bloki va bitta tugri tishli shestyernyadan iborat shestyernyalar blokini tashkil etadi va uz ukida uchta ninasimon (birinchisi ukning old kismida, ikkinchi va uchinchilari esa uning ketingi kismida ketma-ket joylashgan) podshipniklarda urnatilgan. ukning orka uchidagi diskli kaydlagichi uning uz ukida buralib ketishidan saklaydi. yetaklanuvchi val xam uzunasiga ikkita tayanchga tayangan bulib, oldingi uchi birlamchi valning orka tomonidan chukurchasiga kiritilgan rolikli podshipnik ketingi uchi esa uzatmalar kutisi kartyerining devorchasiga joylashtirilgan sharikli podshipnikda urnatilgan. yetaklanuvchi valning shlitsli kismlariga birinchi, ikkinchi, uchinchi va turtinchi uzatmalarni ulash uchun kullaniladigan sinxronizatorli muftalar urnatilgan. valning jilvirlangan buyinchalariga esa oralik val shestyernyalari bilan doimo tishlashgan, …

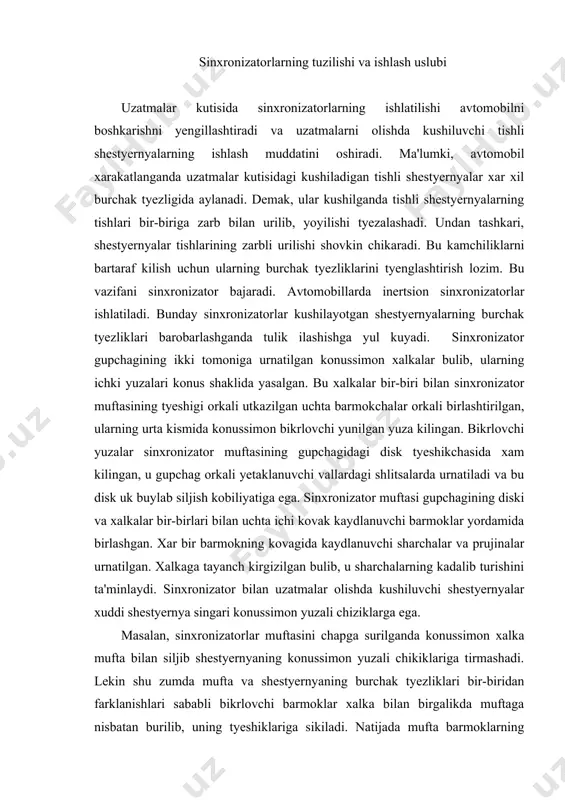

. yetakchi val shestyernyalari valga kuzgalmas kilib urnatilgan bulib, yetaklanuvchi val shestyernyalari bilan mukim tishlashib turadi. chunki bu shestyernyalar valning uk kilib ishlangan kismlariga erkin aylanadigan kilib urnatilgan. bu shestyernyalar orkali burovchi moment uzatish jarayoni ikkilamchi valga shlitsali kilib urnatilgan sinxronizatorlar yordamida bajariladi. orkaga yurgazish pogonasini ulash uchun esa shestyernya va sinxronizator muftasining tishli gardishi oralik tishli gildirak bilan tishlashtirish yuli bilan amalga oshiriladi. sinxronizatorlarning tuzilishi va ishlash uslubi uzatmalar kutisida sinxronizatorlarning ishlatilishi avtomobilni boshkarishni yengillashtiradi va uzatmalarni olishda kushiluvchi tishli shestyernyalarning ishlash muddatini oshiradi. ma'lumki, avtomobil xarakatlanganda uzatmalar kutisidagi kushiladigan tishli shestyernyalar xar xil burchak tyezligida aylanadi. demak, ular kushilganda tishli shestyernyalarning tishlari bir-biriga zarb bilan urilib, yoyilishi tyezalashadi. undan tashkari, shestyernyalar tishlarining zarbli urilishi shovkin chikaradi. bu kamchiliklarni bartaraf kilish uchun ularning burchak tyezliklarini tyenglashtirish lozim. bu vazifani sinxronizator bajaradi. avtomobillarda inertsion sinxronizatorlar ishlatiladi. bunday sinxronizatorlar kushilayotgan shestyernyalarning burchak tyezliklari barobarlashganda tulik ilashishga yul kuyadi. sinxronizator gupchagining ikki …

i bilan uchta ichi kovak kaydlanuvchi barmoklar yordamida birlashgan. xar bir barmokning kovagida kaydlanuvchi sharchalar va prujinalar urnatilgan. xalkaga tayanch kirgizilgan bulib, u sharchalarning kadalib turishini ta'minlaydi. sinxronizator bilan uzatmalar olishda kushiluvchi shestyernyalar xuddi shestyernya singari konussimon yuzali chiziklarga ega. masalan, sinxronizatorlar muftasini chapga surilganda konussimon xalka mufta bilan siljib shestyernyaning konussimon yuzali chikiklariga tirmashadi. lekin shu zumda mufta va shestyernyaning burchak tyezliklari bir-biridan farklanishlari sababli bikrlovchi barmoklar xalka bilan birgalikda muftaga nisbatan burilib, uning tyeshiklariga sikiladi. natijada mufta barmoklarning bikrlovchi yunikchalariga ilashib, ya'ni bikrlanib, shu yusinda uning siljishiga oshikcha kuch sarflansa xam kushuvchi shestyernya tomon batafsil sura olmaydi. ammo shu tarzda xosil kilingan kuch bilan birga xaydovchi tomonidan muftani surishga sarflangan kuch xalkani yana xam shestyernyaning konus yuzali chikiklariga sika boshlaydi. natijasida ular orasida ilashish kuchayib, kushuvchi shestyernya bilan muftaning burchak tyezliklari barobarlashadi. shunda mufta diskning tyeshiklaridagi bikrlovchi barmoklarning tiralish kuchi pasayib, muftaning barmoklarga nisbatan erkin surilishiga imkon yaratadi …
