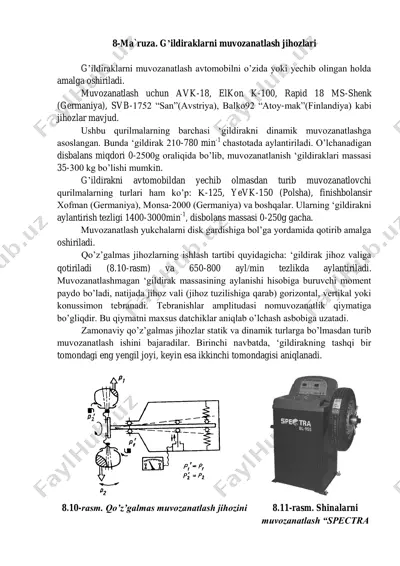

8-ma`ruza. g’ildiraklarni muvozanatlash jihozlari g‘ildiraklarni muvozanatlash avtomobilni o‘zida yoki yechib olingan holda amalga oshiriladi. muvozanatlash uchun avk-18, elkon k-100, rapid 18 ms-shenk (germaniya), svb-1752 ―san‖(avstriya), balko92 ―atoy-mak‖(finlandiya) kabi jihozlar mavjud. ushbu qurilmalarning barchasi ‗gildirakni dinamik muvozanatlashga asoslangan. bunda ‗gildirak 210-780 min -1 chastotada aylantiriladi. o‘lchanadigan disbalans miqdori 0-2500g oraliqida bo‘lib, muvozanatlanish ‗gildiraklari massasi 35-300 kg bo‘lishi mumkin. g‘ildirakni avtomobildan yechib olmasdan turib muvozanatlovchi qurilmalarning turlari ham ko‘p: k-125, yevk-150 (polsha), finishbolansir хofman (germaniya), monsa-2000 (germaniya) va boshqalar. ularning ‗gildirakni aylantirish tezligi 1400-3000min -1 , disbolans massasi 0-250g gacha. muvozanatlash yukchalarni disk gardishiga bol‘ga yordamida qotirib amalga oshiriladi. qo‘z‘galmas jihozlarning ishlash tartibi quyidagicha: ‗gildirak jihoz valiga qotiriladi (8.10-rasm) va 650-800 aylmin tezlikda aylantiriladi. muvozanatlashmagan ‗gildirak massasining aylanishi hisobiga buruvchi moment paydo bo‘ladi, natijada jihoz vali (jihoz tuzilishiga qarab) gorizontal, vertikal yoki konussimon tebranadi. тebranishlar amplitudasi nomuvozanatlik qiymatiga bo‘gliqdir. bu qiymatni maxsus datchiklar aniqlab o‘lchash asbobiga uzatadi. zamonaviy qo‘z‘galmas jihozlar statik va …

2 / 20

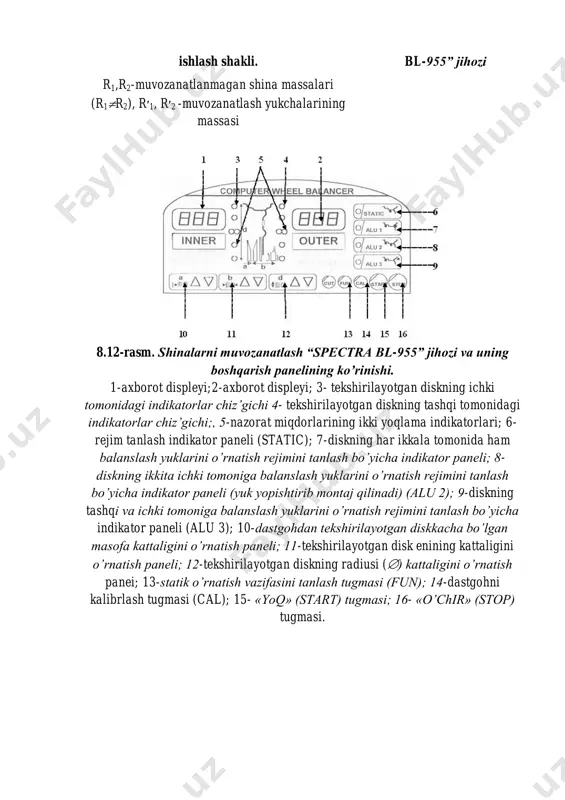

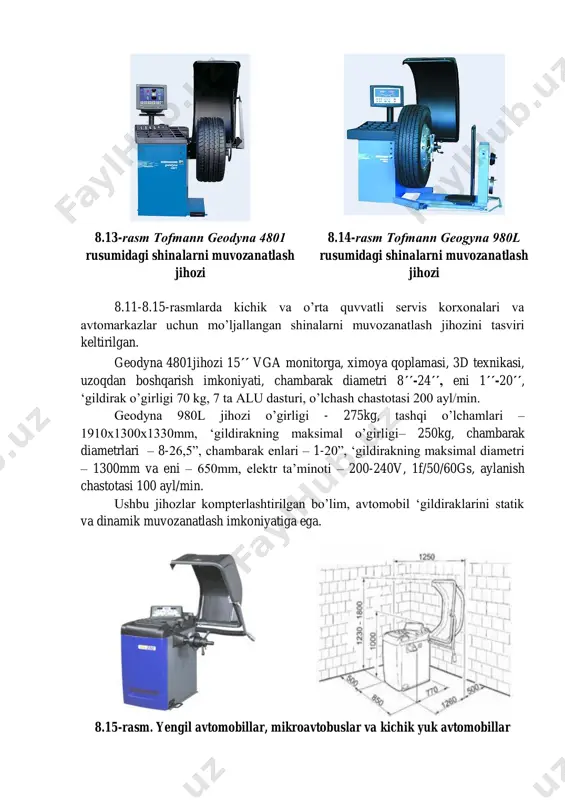

nidagi indikatorlar chiz’gichi 4- tekshirilayotgan diskning tashqi tomonidagi indikatorlar chiz’gichi;, 5-nazorat miqdorlarining ikki yoqlama indikatorlari; 6- rejim tanlash indikator paneli (static); 7-diskning har ikkala tomonida ham balanslash yuklarini o’rnatish rejimini tanlash bo’yicha indikator paneli; 8- diskning ikkita ichki tomoniga balanslash yuklarini o’rnatish rejimini tanlash bo’yicha indikator paneli (yuk yopishtirib montaj qilinadi) (alu 2); 9-diskning tashqi va ichki tomoniga balanslash yuklarini o’rnatish rejimini tanlash bo’yicha indikator paneli (alu 3); 10-dastgohdan tekshirilayotgan diskkacha bo’lgan masofa kattaligini o’rnatish paneli; 11-tekshirilayotgan disk enining kattaligini o’rnatish paneli; 12-tekshirilayotgan diskning radiusi () kattaligini o’rnatish panei; 13-statik o’rnatish vazifasini tanlash tugmasi (fun); 14-dastgohni kalibrlash tugmasi (cal); 15- «yoq» (start) tugmasi; 16- «o’chir» (stop) tugmasi. 8.13-rasm тofmann geodyna 4801 rusumidagi shinalarni muvozanatlash jihozi 8.14-rasm тofmann geogyna 980l rusumidagi shinalarni muvozanatlash jihozi 8.11-8.15-rasmlarda kichik va o‘rta quvvatli servis korxonalari va avtomarkazlar uchun mo‘ljallangan shinalarni muvozanatlash jihozini tasviri keltirilgan. geodyna 4801jihozi 15´´ vga monitorga, ximoya qoplamasi, 3d texnikasi, uzoqdan boshqarish …

3 / 20

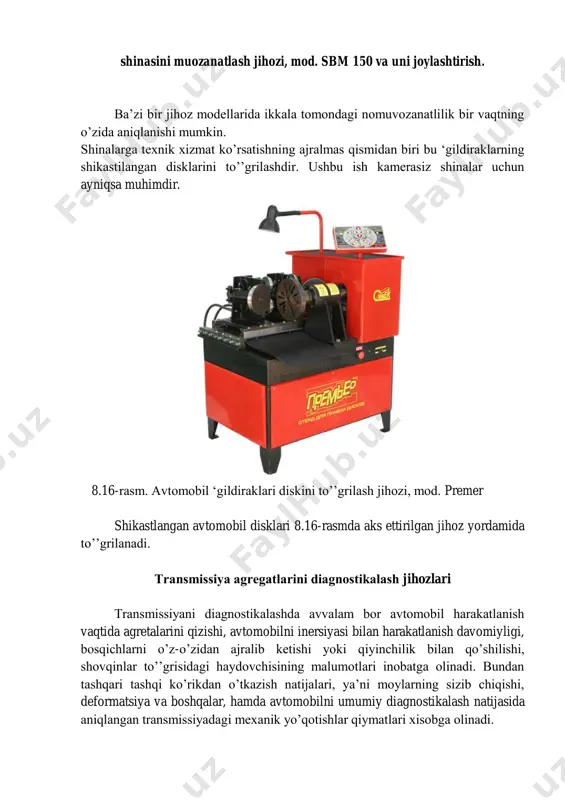

h jihozi, mod. sbm 150 va uni joylashtirish. ba‘zi bir jihoz modellarida ikkala tomondagi nomuvozanatlilik bir vaqtning o‘zida aniqlanishi mumkin. shinalarga texnik xizmat ko‘rsatishning ajralmas qismidan biri bu ‗gildiraklarning shikastilangan disklarini to‘‘grilashdir. ushbu ish kamerasiz shinalar uchun ayniqsa muhimdir. 8.16-rasm. avtomobil ‗gildiraklari diskini to‘‘grilash jihozi, mod. premerremer shikastlangan avtomobil disklari 8.16-rasmda aks ettirilgan jihoz yordamida to‘‘grilanadi. тransmissiya agregatlarini diagnostikalash jihozlari тransmissiyani diagnostikalashda avvalam bor avtomobil harakatlanish vaqtida agretalarini qizishi, avtomobilni inersiyasi bilan harakatlanish davomiyligi, bosqichlarni o‘z-o‘zidan ajralib ketishi yoki qiyinchilik bilan qo‘shilishi, shovqinlar to‘‘grisidagi haydovchisining malumotlari inobatga olinadi. bundan tashqari tashqi ko‘rikdan o‘tkazish natijalari, ya‘ni moylarning sizib chiqishi, deformatsiya va boshqalar, hamda avtomobilni umumiy diagnostikalash natijasida aniqlangan transmissiyadagi mexanik yo‘qotishlar qiymatlari xisobga olinadi. avtomobil transmissiyani diagnostikalash ko‘targich yoki ko‘rish chuqurligi, ki-4832 lyuftomeri, ki-1154 stetoskopi va kardan vali tebranishini tekshiruvchi ki-8902 a uskunalari bilan jihozlangan postda amalga oshiriladi. buning uchun dvigatel tirsakli valining 700-800 ayl/min chastotasida yetaklovchi ko‘prik ko‘tarilib, barcha bosqichlarning …

4 / 20

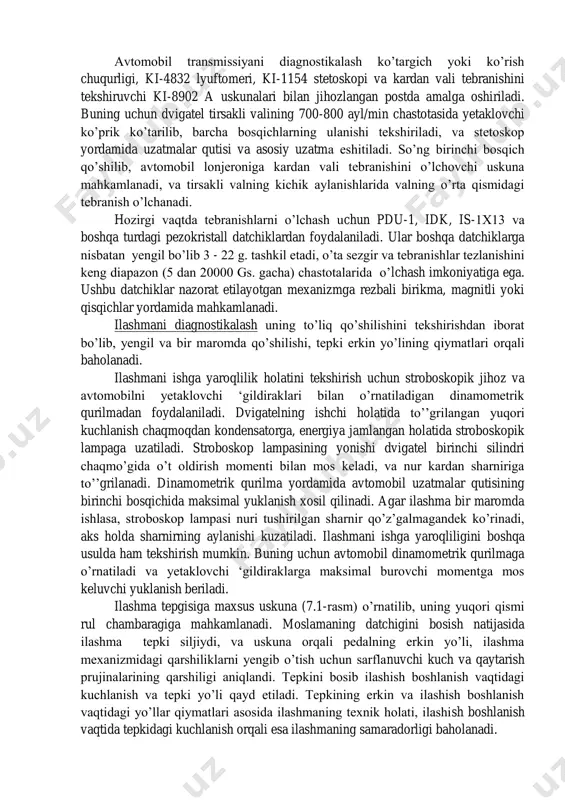

gs. gacha) chastotalarida o‘lchash imkoniyatiga ega. ushbu datchiklar nazorat etilayotgan mexanizmga rezbali birikma, magnitli yoki qisqichlar yordamida mahkamlanadi. ilashmani diagnostikalash uning to‘liq qo‘shilishini tekshirishdan iborat bo‘lib, yengil va bir maromda qo‘shilishi, tepki erkin yo‘lining qiymatlari orqali baholanadi. ilashmani ishga yaroqlilik holatini tekshirish uchun stroboskopik jihoz va avtomobilni yetaklovchi ‗gildiraklari bilan o‘rnatiladigan dinamometrik qurilmadan foydalaniladi. dvigatelning ishchi holatida to‘‘grilangan yuqori kuchlanish chaqmoqdan kondensatorga, energiya jamlangan holatida stroboskopik lampaga uzatiladi. stroboskop lampasining yonishi dvigatel birinchi silindri chaqmo‘gida o‘t oldirish momenti bilan mos keladi, va nur kardan sharniriga to‘‘grilanadi. dinamometrik qurilma yordamida avtomobil uzatmalar qutisining birinchi bosqichida maksimal yuklanish xosil qilinadi. agar ilashma bir maromda ishlasa, stroboskop lampasi nuri tushirilgan sharnir qo‘z‘galmagandek ko‘rinadi, aks holda sharnirning aylanishi kuzatiladi. ilashmani ishga yaroqliligini boshqa usulda ham tekshirish mumkin. buning uchun avtomobil dinamometrik qurilmaga o‘rnatiladi va yetaklovchi ‗gildiraklarga maksimal burovchi momentga mos keluvchi yuklanish beriladi. ilashma tepgisiga maxsus uskuna (7.1-rasm) o‘rnatilib, uning yuqori qismi rul chambaragiga …

5 / 20

an; 5-spiralli prujina; 6-prujina; 7-vint; 8-belgi; 9-shkalali baraban; 10-metal lenta; 11-shlang; 12-datchik kardan valini diagnostikalashda uning tebranishi qo‘z‘galmas mahkamlangan mexanik indikator orqali aniqlanishi mumkin. bu qiymat 1-1,5 mm dan oshmasligi kerak. karadan vali sharnirlari birikish bulaklarining va shlitsalarning yeyilganligi uni burash vaqtida nisbiy siljish holatlarini ko‘z bilan kuzatish orqali aniqlanadi. kardan validagi lyuftni o‘lchash uchun qo‘l tormozini oxirigacha tortib qo‘yilib, kardan vilkasining asosiy uzatma bilan ulangan ayrisiga lyuftomer (7.2- rasm) o‘rnatiladi. lyuftomer dastagi qabul qilingan burovchi moment bilan bir tomonga tortilib, graduirovkalangan disk suyuqlik sathi orqali ―nol‖ holatiga keltiriladi. so‘ng xuddi shu burovchi moment bilan lyuftomer dastagi teskari tomonga buraladi va uzamtadagi lyuft o‘lchanadi. uning qiymati 2 ° oshmasligi kerak. uzatmalar qutisi va orqa ko‘prikni diagnostikalash lyuftlar, tebranishlar va qizish holatlarini kuzatish bilan amalga oshiriladi. lyuftlar orqali diagnostikalashda ma‘lum burovchi momentda (20-25 nm) transmissiyadagi lyuftlarni o‘lchash uchun lyuftomer-dinamometrdan (14.2-rasm) foydalaniladi . 7.2-rasm. ki-4832 rusumidagi lyuftomer. 1-mahkamlash lablari; 2-buragich; 3-graduirovkalangan disk; …
