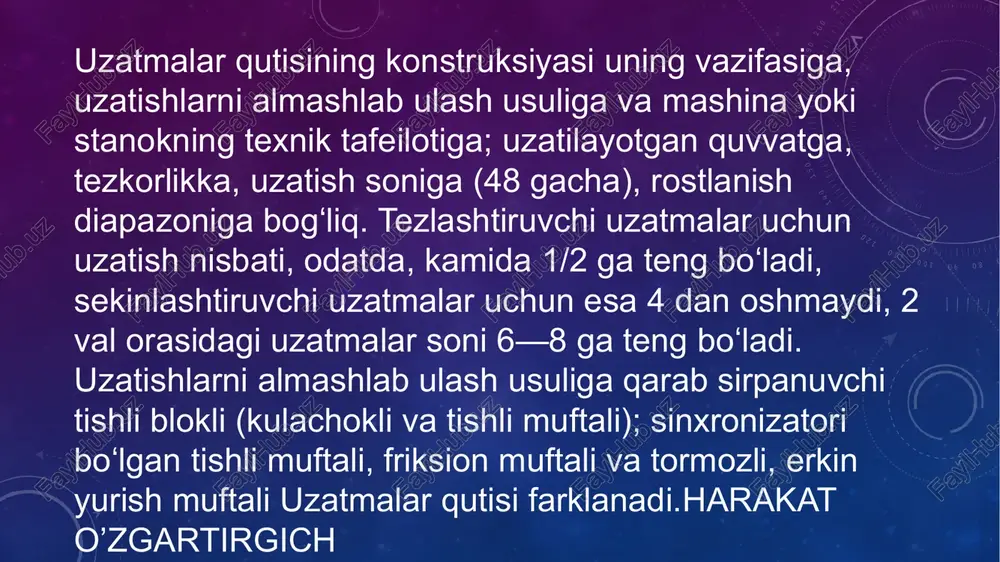

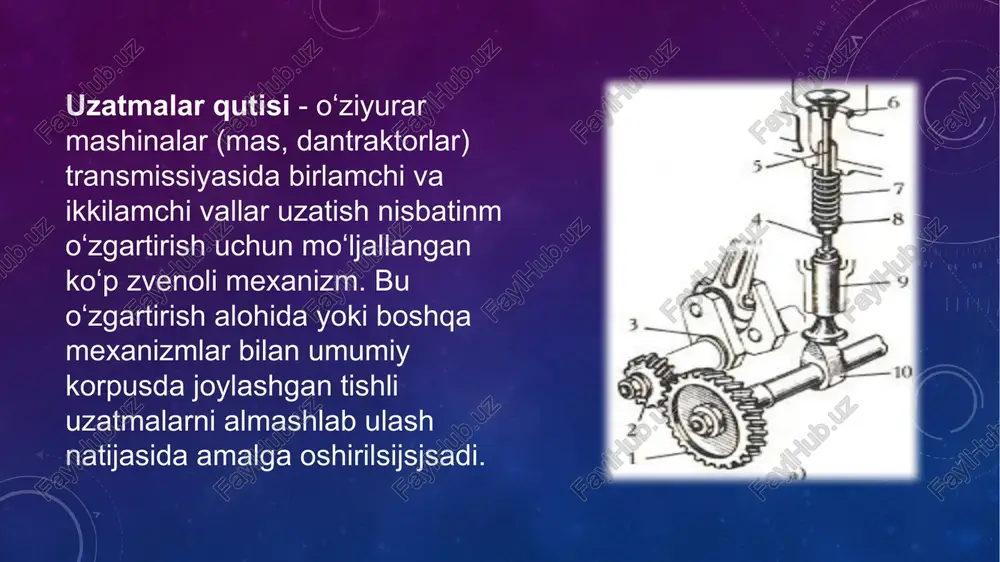

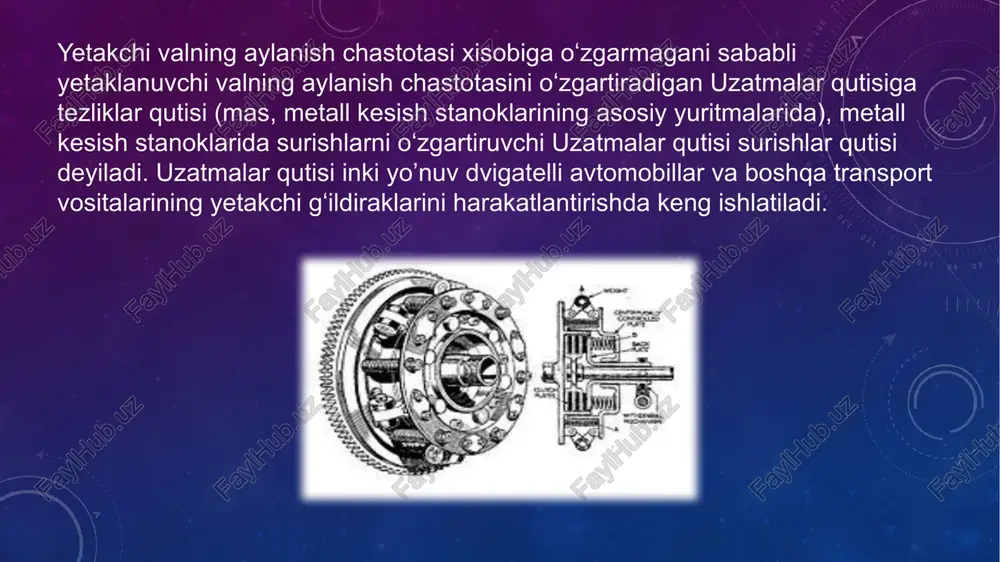

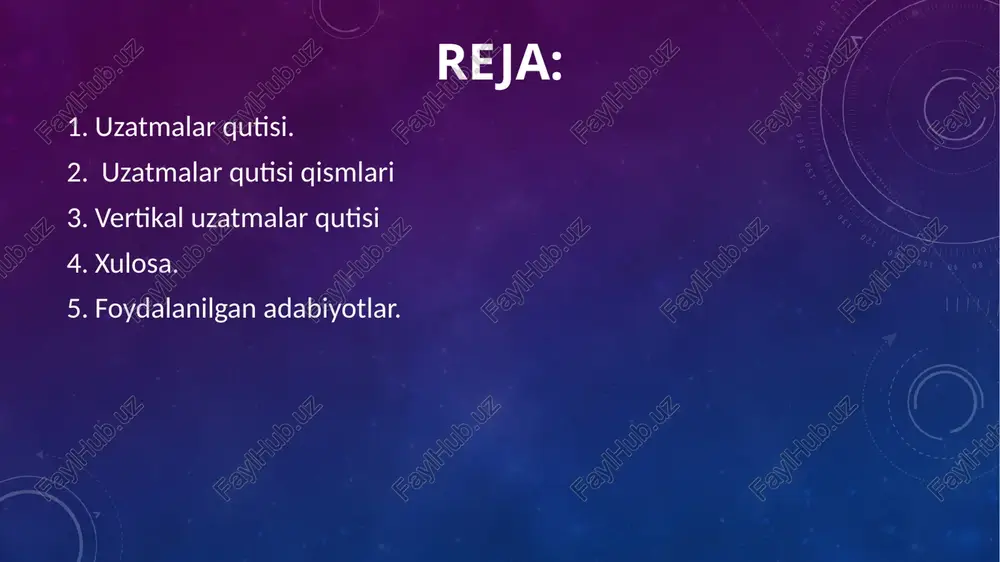

prezentatsiya powerpoint uzatmalar qutisi konstruksiyalari reja: uzatmalar qutisi. uzatmalar qutisi qismlari vertikal uzatmalar qutisi xulosa. foydalanilgan adabiyotlar. uzatmalar qutisi - oʻziyurar mashinalar (mas, dantraktorlar) transmissiyasida birlamchi va ikkilamchi vallar uzatish nisbatinm oʻzgartirish uchun moʻljallangan koʻp zvenoli mexanizm. bu oʻzgartirish alohida yoki boshqa mexanizmlar bilan umumiy korpusda joylashgan tishli uzatmalarni almashlab ulash natijasida amalga oshirilsijsjsadi. yetakchi valning aylanish chastotasi xisobiga oʻzgarmagani sababli yetaklanuvchi valning aylanish chastotasini oʻzgartiradigan uzatmalar qutisiga tezliklar qutisi (mas, metall kesish stanoklarining asosiy yuritmalarida), metall kesish stanoklarida surishlarni oʻzgartiruvchi uzatmalar qutisi surishlar qutisi deyiladi. uzatmalar qutisi inki yo’nuv dvigatelli avtomobillar va boshqa transport vositalarining yetakchi gʻildiraklarini harakatlantirishda keng ishlatiladi. uzatmalar qutisining konstruksiyasi uning vazifasiga, uzatishlarni almashlab ulash usuliga va mashina yoki stanokning texnik tafeilotiga; uzatilayotgan quvvatga, tezkorlikka, uzatish soniga (48 gacha), rostlanish diapazoniga bogʻliq. tezlashtiruvchi uzatmalar uchun uzatish nisbati, odatda, kamida 1/2 ga teng boʻladi, sekinlashtiruvchi uzatmalar uchun esa 4 dan oshmaydi, 2 val orasidagi uzatmalar soni 6—8 …

2 / 17

hiriladi. yengil avtomobillarda uzatish soni uch, to‘rt yoki besh pog‘onali, yuk avtomobilida esa to‘rt, besh ba’zan sakkiz va undan ham ko‘proq bo‘ladi.uzatmalar qutisining pog‘onasi qanchalik ko‘p bo‘lsa, dvigatelning quvvatidan unumli foydalanish imkoniyati shuncha ortadi va yonilg‘i sarfini kamaytirish imkoniyatini beradi. tezliklar qutisining turlari quyidagicha tasniflanadi: tishli uzatmaning turiga qarab a) qo‘zg‘almas o‘q yoki valli b) qo‘zg‘aluvchi o‘q yoki valli (planetar mexanizmli) shesternyalarni o‘zaro tishlashishiga qarab a) qo‘zg‘aluvchi shesternyali b) doimiy tishlashib turuvchi shesternyali vallarni avtomobilga nisbatan joylanishi a) uzunasiga joylashgan b) ko‘ndalang joylashgan val soniga qarab a) ikki valli b) uch valli c) to‘rt valli tezlikni almashlab qo‘shish turiga qarab a) mexanik b) gidravlik c) gidromexanik (aralashgan). barcha turdagi tezliklar qutisi tezlikni avtomobilning tortish kuchi va yo‘l sharoitiga qarab o‘zgartirish imkonini beradi. zamonaviy avtomobillarda uzatmalar shovqinsiz, ya’ni zarbsiz ulash, boshqarishni osonlashtirish, ishonchli ishlash muddatini oshirish maqsadida uzatmalar qutisining turli konstruksiyalari yaratilmoqda. haydovchining qo‘l kuchi bilan harakatga keltiradigan mexanik qurilmali uzatmalar …

3 / 17

h kuchi: 2.2 ~ 5366kw 4. vintli spiral uzatmalar qutisi o'rnatish eritmasi: oyoqqa o'rnatiladi, valga o'rnatiladi, diskka qisib o'rnatiladi. 5. o'ng burchakli uzatmalar qutisi og'ir uzatmalar qutisi kirish: milga, iec gardishli; 6. vintli spiral uzatmalar qutisi chiqish: bo'shliqli val, burama diskli, ichi bo'sh mil; 7. og'ir elektr motorli redüktör qutisini uzatuvchi qutisi vites qutisi: a, b, c, d xulosa xulosa shundan iboratki zamonaviy avtomobillarda uzatmalar shovqinsiz, ya’ni zarbsiz ulash, boshqarishni osonlashtirish, ishonchli ishlash muddatini oshirish maqsadida uzatmalar qutisining turli konstruksiyalari yaratilmoqda. haydovchining qo‘l kuchi bilan harakatga keltiradigan mexanik qurilmali uzatmalar qutisi keng tarqalgan. ba’zi avtomobillarda o‘tag‘onligi yuqori bo‘lishi uchun taqsimlash qutisi qo‘llaniladi. uzatmalar qutisini zarbsiz qo‘shish imkonini sinxronizator deb ataluvchi mexanizm bajaradi. foydalanilgan adabiyotlar 1. internet tarmoqlari 2. vikipendiyalar 3. ziyo.net 4. https://uz.sogears.com/aylanma-tishli/44-spiral-uzatmalar-qutisi 5. https://srcyrl.angmotor.com/transmission-parts/hanging-helical-gearbox.html e’tiboringiz uchun raxmat image3.png image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg /docprops/thumbnail.jpeg

4 / 17

uzatmalar qutisi konstruksiyalari - Page 4

5 / 17

uzatmalar qutisi konstruksiyalari - Page 5
