1 / 23

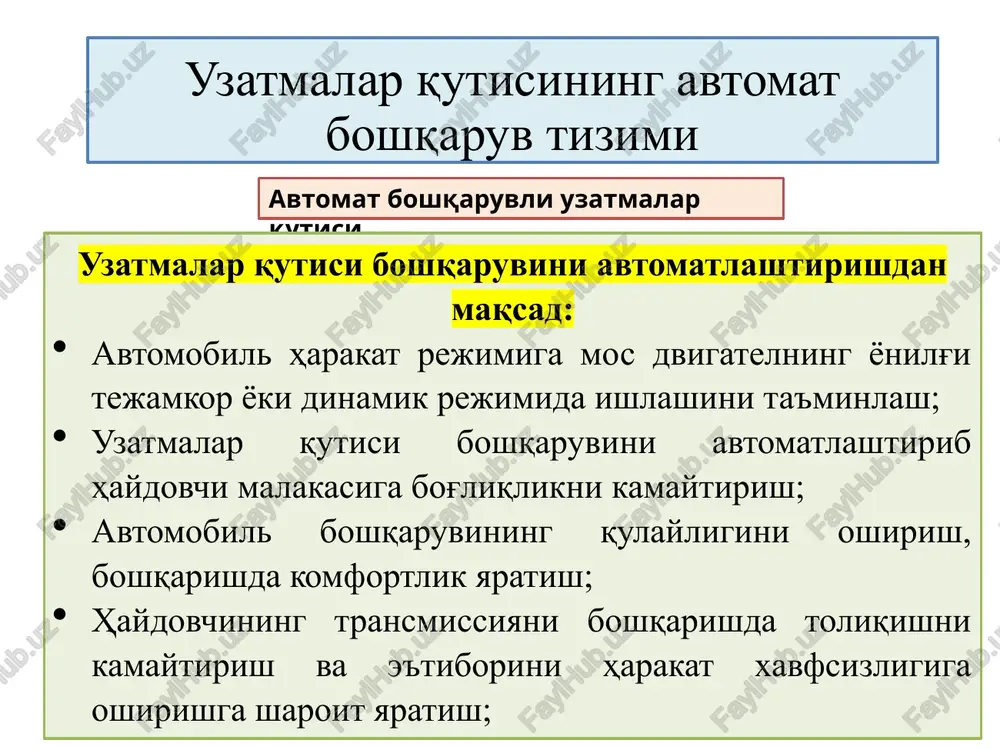

prezentatsiya powerpoint uzatmalar qutisining avtomat boshqaruv tizimi avtomat boshqaruvli uzatmalar qutisi uzatmalar qutisi boshqaruvini avtomatlashtirishdan maqsad: avtomobil harakat rejimiga mos dvigatelning yonilg'i tejamkor yoki dinamik rejimida ishlashini ta'minlash; uzatmalar qutisi boshqaruvini avtomatlashtirib haydovchi malakasiga bog'liqlikni kamaytirish; avtomobil boshqaruvining qulayligini oshirish, boshqarishda komfortlik yaratish; haydovchining transmissiyani boshqarishda toliqishni kamaytirish va e'tiborini harakat xavfsizligiga oshirishga sharoit yaratish; 2 uq etakchi g'ildiraklaridagi burovchi momentni o'zgartirish, dvigatelni transmissiyadan uzoq muddatga ajratish, avtomobilni orqaga yurishini ta'minlash va qo'shimcha jihozlarga quvvat uzatish uchun xizmat qiladi. etakchi g'ildiraklardagi burovchi momentni o'zgartirish yo'l sharoitiga tegishli ravishda optimal(maqbul) tezlikni va avtomobil o'tag'onligini ta'minlash hamda dvigatelni eng tejamkorlikda ishlashi uchun zarur. dvigatelni transmissiyadan uzoq muddatga ajratish dvigatelni salt ishlashida zarur bo'ladi. avtomobilni orqaga yurishi avtomobilni malum manevr qilishi uchun talab qilinadi. turli ekspluatatsiya sharoitida avtomobilning harakatlanishi uchun dvigatel tirsakli validagi burchak tezlik va moment o'zgarish diapazonini kengaytirib beradigan transmissiya mexanizmi uzatmalar qutisi deyiladi. uzatmalar qutisi (uq) uq si momentni va …

2 / 23

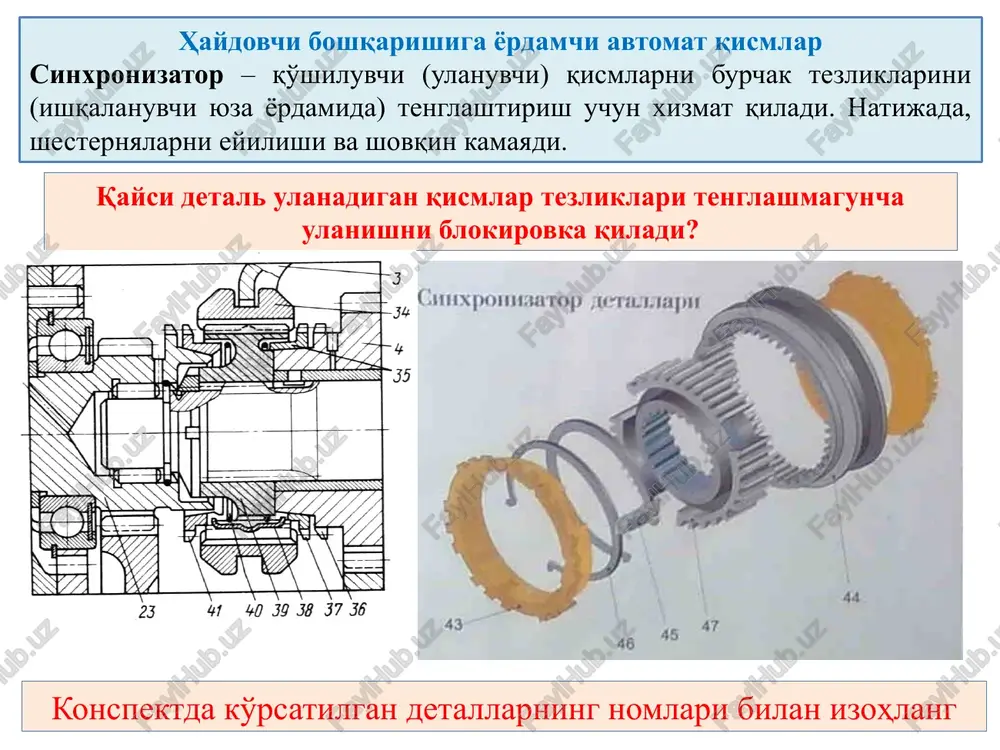

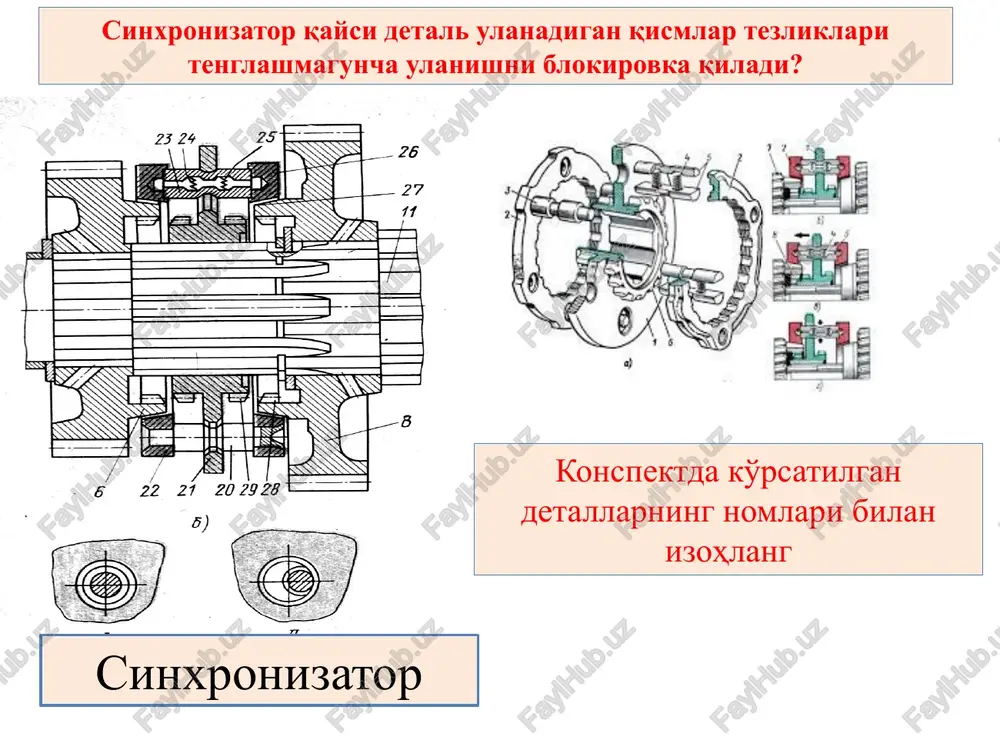

xronizator qaysi detal ulanadigan qismlar tezliklari tenglashmaguncha ulanishni blokirovka qiladi? konspektda ko'rsatilgan detallarning nomlari bilan izohlang robotik vites qutisi dsg (inglizcha imlo direct shift gearbox, nemischa - direktschaltgetriebe), barcha da'volarga qaramay, hozirda engil avtomobillarning ommaviy modellarida o'rnatilgan eng ilg'or avtomatlashtirilgan vites qutisi hisoblanadi. 1. ikki massali maxovik 2. birinchi ilashish muftasi 3. ikkinchi ilashish muftasi 4. asosiy uzatma etaklanuvchi shecterniyasi 5. 2 pog’na etaklanuvchi shesterniyasi 6. ikkinchi qator etakchi vali 7. 4 pog’na etaklanuvchi shesterniyasi 8. 3 pog’na etaklanuvchi shesterniyasi 9. 1 pog’na etaklanuvchi shesterniyasi 10. ikkilamchi val 1 11. yog 'nasosi vali 12. moy nasosi 13. ikkilamchi val 2 14. 5 pog’na etaklanuvchi shecsterniyasi 15. 6 pog’na etaklanuvchi shesterniyasi 16. orqaga xarakatlanish shesterniya o’qi 17. orqaga xarakatlanish shesterniyasi 18. birinchi qator etakchi vali 19. ikkilangan ilashish muftasi sinxronizator vazifasini elektron avtomat boshqaruv tizimi bajaradi uzatmalar qutisi pog'analari o'zgarishida avtomobil tezligi va dvigatel vali burchak tezligi bog'liqliklari avtomobil tezlanishi grafigi …

3 / 23

ligini aniqlovchi datchik; 5 – etaklanuvchi shkiv; 6 – etakchi shkiv; 7 – ikkinchi zolotnik; 8 – shkivlar harakatlanuvchi pallarining siljishini muvofiqlovchi koromislo. gidrotransformator ishlash sxemasi gidrotransfomatorda suyuqlik harakati gidrotransformator ishlash sxemasi n (p) – nasos g'ildiragi; t (t)– turbina g'ildiragi; r (l) – reaktor g'ildiragi; o – suyuqlik oqimi yo'nalishi t n o r n (p) – nasos g'ildiragi – dvigatel maxovigidan oladigan aylanma kinetik energiyani parraklar orasidagi suyuqlikning ilgarlama kinetik energiyasiga aylantiradi. demak nasos g'ildiragi parraklari suyuqlik oqimiga katta ilgarlama kuch (napor) beradi. t – turbina g'ildiragi – nasos g'ildiragidan kelayotgan suyuqlikning ilgarlama kinetik energiyasini parraklari bilan etaklanuvchi valga aylanma kinetik energiyaga o'zgartirib beradi. demak turbina g'ildiragi parraklari suyuqlik oqimi kuchi xisobiga valda burovchi moment hosil qiladi. r (l) – reaktor g'ildiragi – turbina g'ildiragidan chiqayotgan suyuqlik oqimi yo'nalishini parraklari bilan nasos g'ildiragining parraklari yo'nalishiga moslab burib beradi. demak reaktor parraklari turbina g'ildiragidan chiqayotgan suyuqlikning reaktiv kuchini qabul …

4 / 23

iragi – turbina g'ildiragidan chiqayotgan suyuqlik oqimi yo'nalishini parraklari bilan nasos g'ildiragining parraklari yo'nalishiga moslab burib beradi. demak reaktor parraklari turbina g'ildiragidan chiqayotgan suyuqlikning reaktiv kuchini qabul qiladi va majburiy yo'nalishini o'zgartiradi.; 13 gidrotransformator va uni blokirovka qiladigan qurilma tuzilish sxemasi 1- shlitsali brikma; 2 – etaklanuvchi disk-plastina; 3 – gidrotransformatorni blokirovkadan ajratish suyulik bosim kamerasi; 4 – friktsion qoplama; 5 – maxovikka biriktiriladigan qism; 6 – gidrotransformator kamerasi; 7- friktsion blokirovkaning elastik plastinasi; 8 – turbina g'ildiragi; 9 – nasos g'ildiragi; 10 – reaktor g'ildiragi; 11 – etaklanuvchi val 1 2 3 4 5 6 7 8 9 10 11 14 n (p) – nasos g'ildiragi – dvigatel maxovigidan oladigan aylanma kinetik energiyani parraklar orasidagi suyuqlikning ilgarlama kinetik energiyasiga aylantiradi. demak nasos g'ildiragi parraklari suyuqlik oqimiga katta ilgarlama kuch (napor) beradi. t – turbina g'ildiragi – nasos g'ildiragidan kelayotgan suyuqlikning ilgarlama kinetik energiyasini parraklari bilan etaklanuvchi valga aylanma kinetik …

5 / 23

ishi laseti avtomatik uzatmalar qutisining ishlash diagrammasi gaz pedali holati, % gaz pedali holati, % dvigatel vali burchak tezligi avtomobil harakat tezligi uzatmalar pog'anasini avtomat boshqarishda pog'analar almashish (yuqoriga va quyiga) momenti qanday tanlanadi? konspektda izohlang! pog'analarni ulash rejimlari diagrammasi ulangan pog'anani saqlanish rejimi quvvat talab rejimi iqtisod talab rejimi gidrotransformator nega mexanik uzatmalar qutisini talab qiladi? gidrotransformatorni boshqaruv kanallari ko'p diskli ilashish disklarini ulaydi yoki ajratadi gmu ishlash printsipini tushuntiruvchi sxema konspektingizda gmuni ishlash printsipini izohlang nazorat savollari transmissiyada avtomatlashtirilgan uzatmalar qo'llanishidan maqsad nima? variatorlarning ishlash printsipini tushuntiring. gidrotransformatorning qanday qismlari bo'ladi? nasos, turbina va reaktor g'ildiraklarining vazifalari nimadan iborat? gidrotransformator va gidromuftaning qanday farqi bo'ladi? gidromexanik uzatma qo'llanishining sababi nima? gidromexanik uzatmalar qutisida pog'ana qanday almashtiriladi? image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.png image12.png image13.jpeg image14.png image15.png image16.jpeg image17.png image18.jpeg image19.jpeg image20.jpeg image21.jpeg image22.jpeg image23.jpeg image24.jpeg image25.jpeg image26.png image27.emf image28.emf image29.jpeg image30.jpeg image31.jpeg image32.jpeg …
