1 / 32

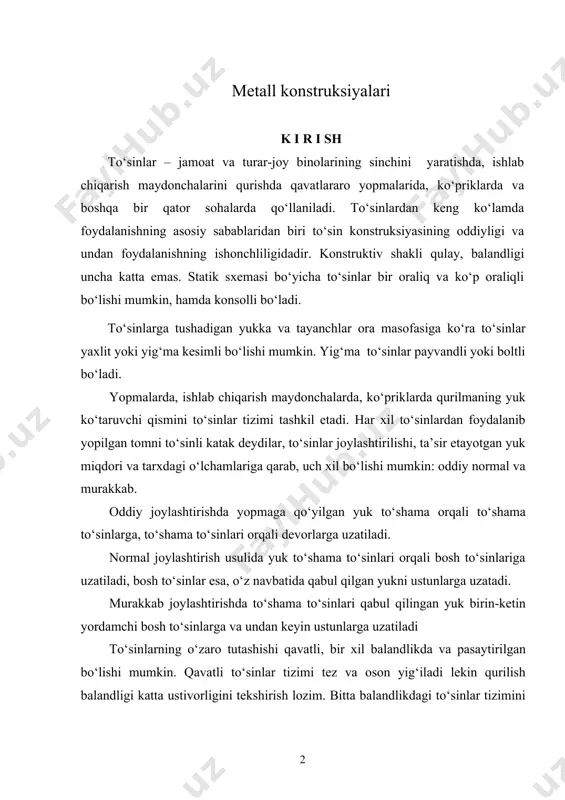

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti kurs ishi mustaqil ish referat diplom ishi diqqat !!! diqqat !!! diqqat !!! https://seller.soff.uz/account/register/tqrzkf3dtl - ushbu havola link orqali siz ham sotuvchi bo’ling, document joylang va daromad qiling, shu mening linkim orqali ro'yxatdan o'tganlarga 20-30 ta tayyor mustaqil va kurs ishlari beraman, xoxlagan fanidan! ishni boshlab olish uchun yaxshi taklif bu! @soff_seller metall konstruksiyalari k i r i sh to‘sinlar – jamoat va turar-joy binolarining sinchini yaratishda, ishlab chiqarish maydonchalarini qurishda qavatlararo yopmalarida, ko‘priklarda va boshqa bir qator sohalarda qo‘llaniladi. to‘sinlardan keng ko‘lamda foydalanishning asosiy sabablaridan biri to‘sin konstruksiyasining oddiyligi va undan foydalanishning ishonchliligidadir. konstruktiv shakli qulay, balandligi uncha katta emas. statik sxemasi bo‘yicha to‘sinlar bir oraliq va ko‘p oraliqli bo‘lishi mumkin, hamda konsolli bo‘ladi. to‘sinlarga tushadigan yukka va tayanchlar ora masofasiga ko‘ra to‘sinlar yaxlit yoki yig‘ma kesimli bo‘lishi mumkin. yig‘ma to‘sinlar payvandli yoki boltli bo‘ladi. yopmalarda, ishlab chiqarish maydonchalarda, ko‘priklarda …

2 / 32

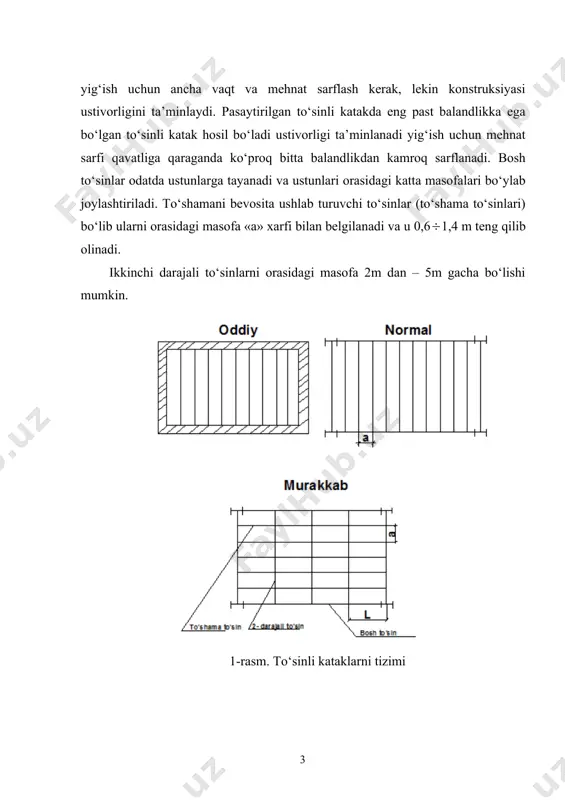

kda va pasaytirilgan bo‘lishi mumkin. qavatli to‘sinlar tizimi tez va oson yig‘iladi lekin qurilish balandligi katta ustivorligini tekshirish lozim. bitta balandlikdagi to‘sinlar tizimini yig‘ish uchun ancha vaqt va mehnat sarflash kerak, lekin konstruksiyasi ustivorligini ta’minlaydi. pasaytirilgan to‘sinli katakda eng past balandlikka ega bo‘lgan to‘sinli katak hosil bo‘ladi ustivorligi ta’minlanadi yig‘ish uchun mehnat sarfi qavatliga qaraganda ko‘proq bitta balandlikdan kamroq sarflanadi. bosh to‘sinlar odatda ustunlarga tayanadi va ustunlari orasidagi katta masofalari bo‘ylab joylashtiriladi. to‘shamani bevosita ushlab turuvchi to‘sinlar (to‘shama to‘sinlari) bo‘lib ularni orasidagi masofa «a» xarfi bilan belgilanadi va u 0,61,4 m teng qilib olinadi. ikkinchi darajali to‘sinlarni orasidagi masofa 2m dan – 5m gacha bo‘lishi mumkin. 1-rasm. to‘sinli kataklarni tizimi 2-rasm. murakkab to‘sinli katakda to‘sinlarni bir – biriga biriktirilishi. i.komponovka qismi 1.to‘shamani qalinligini topish. 2.to‘shama to‘sinini hisoblash va uni mustahkamligini, bikrligini tekshirish. 3.ikkinchi darajali to‘sinni hisoblash va uning mustahkamligini, bikrligini tekshirish. berilgan vazifada quyidagi o‘lchamlar ma’lum: l - bosh to‘sin …

3 / 32

b olamiz. bizning masalamiz uchun to‘shamani nisbiy egiluvchanligini da. to‘shama qalinligi to‘shama qalinligini tt =10 mm deb qabul qilamiz. 1. to‘shama to‘sinini hisoblash. a) to‘shama to‘siniga ta’sir etayotgan hisobiy yoyma yukni aniqlaymiz. bu yerda: γƒ=1,21,3 vaqtinchalik yuk uchun ishonch koeffitsienti. 1,05- doimiy yuk uchun ishonch koeffitsienti. qt.o‘.o - to‘shamani o‘z og`irligi, u quyidagi formula orqali aniqlanadi: bu yerda: ρ=7,85 t/m3=78,5 kn/m3 po‘latning hajmiy og`irligi. b) tashqi yukdan to‘shama to‘sinida hosil bo‘layotgan eng katta eguvchi momentni topamiz. v) talab qilingan qarshilik momentini topamiz. po‘lat materiali elastik holatda ishlaganda: bu yerda: ry - element materialining oquvchanligi bo‘yicha hisobiy qarshiligi. γc- ishlash sharoitini e`tiborga oluvchi koeffitsient. po‘lat materiali elastik va plastik holatda ishlaganda: bu yerda: c1 – plastik deformatsiyani e`tiborga oladigan koeffitsient. qo‘shtavr sortamentidan geometrik tavsifnomalariga asoslanib yuza tanlab olamiz, qarshilik momenti wx=1231 sm3, № 45, inersiya momenti ix=27696 sm4, statik moment sx=708 sm3, qt.t.o‘.o=65,5 kg/m, devorning qalinligi tw=0,9 sm, tokchani uzunligi b=16 …

4 / 32

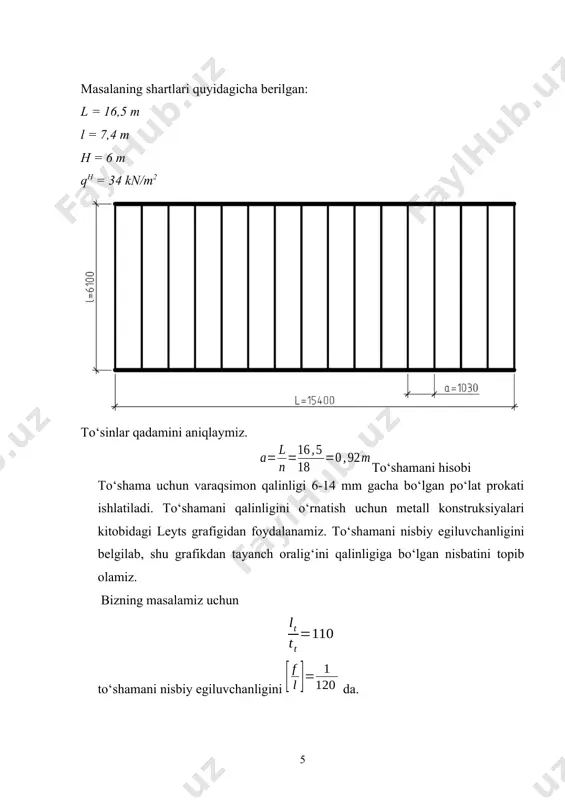

iz. ikkinchi darajali to‘sinni qadamini aniqlaymiz. 1. to‘shamaning qalinligini aniqlaymiz: to‘shamani nisbiy egiluvchanligi da to‘shama qalinligi to‘shama qalinligini tt=8 mm deb qabul qilib olamiz. to‘shama to‘sinini hisobi. to‘shama to‘sinini 1 p.m. ta’sir etayotgan hisobiy yoyma yukni aniqlaymiz. to‘shamani o‘z og‘irligi tashqi ta’sir etayotgan yuklardan to‘sinda hosil bo‘ladigan eng katta eguvchi momentni topamiz. talab qilgan qarshilik momentini topamiz. qo‘shtavr sortamentidan yuza tanlab olamiz. i № 14 qarshilik momenti wx=81,7 sm3 ga teng bo‘lgan. ix=572 sm4, sx=46,8 sm3, tw=0,49 sm , qt.t.o‘.o=13,7 kg/m. v) tanlangan to‘sinni mustahkamligini tekshiramiz o‘z og‘irligini e’tiborga olib. o‘z og`irligidan hosil bo‘layotgan momentni topamiz. kuchlanish bilan po‘latni oquvchanligi bo‘yicha hisobiy qarshiligi orasidagi farq tashkil qiladi. to‘sinni tayanchidagi hosil bo‘ladigan urinma kuchlanish: eng katta qirquvchi kuch quyidagi formula orqali aniqlanadi. tanlab olingan to‘sinni bikrligini ham tekshiramiz: ikkinchi darajali to‘sinni hisobi ikkinchi darajali to‘singa ta’sir etayotgan hisobiy yukni aniqlaymiz tashqi ta’sir etayotgan yuklardan to‘sinda hosil bo‘ladigan eng katta eguvchi momentni …

5 / 32

kuch quyidagi formula orqali topiladi. to‘sinni bikrlikka ham tekshiramiz. to‘sinni bir metriga ta’sir etayotgan normativ yuk 2-variant bo‘yicha to‘sinli katakni 1 m2 ni tayyorlash uchun sarflanadigan po‘latni og‘irligini aniqlaymiz. variantlarni solishtirib to‘sinli katakni tayyorlash uchun kamroq po‘lat sarflanadigan variantni aniqlaymiz. q1=150 kg/m2, q2=129,5 kg/m2. ii bosh to‘sin hisobi tanlab olingan kesim yuza tashqi ta’sir etayotgan yuklarni ko‘tarish qobiliyatiga ega, mustahkamligi va bikrligi yetarli darajada, umumiy ustivorligi va alohida elementlarni turg`unligi ta’minlangan bo‘lishi shart. iqtisodiy jihatdan tejamli bo‘lishi kerak. bosh to‘singa ta’sir etayotgan normativ va hisobiy yuklarni aniqlaymiz. ta’sir etayotgan yuklardan to‘sinda hosil bo‘layotgan eguvchi momentlarni aniqlaymiz. to‘sinni tayanchida hosil bo‘ladigan qirquvchi kuchni aniqlaymiz. talab qilingan qarshilik momentini topamiz. qulay yuza topish uchun bosh to‘sinni balandligini to‘g‘ri qabul qilib olishimiz lozim: birinchi navbatda to‘sinni eng kichik balandligini aniqlaymiz, ruhsat etilgan egiluvchanligini e’tiborga olib: ikkinchidan to‘sinni optimal balandligini aniqlaymiz. tw – bosh to‘sin devorning qalinligi. devorning qalinligini imperik formuladan foydalanib topamiz: devorning …
