1 / 11

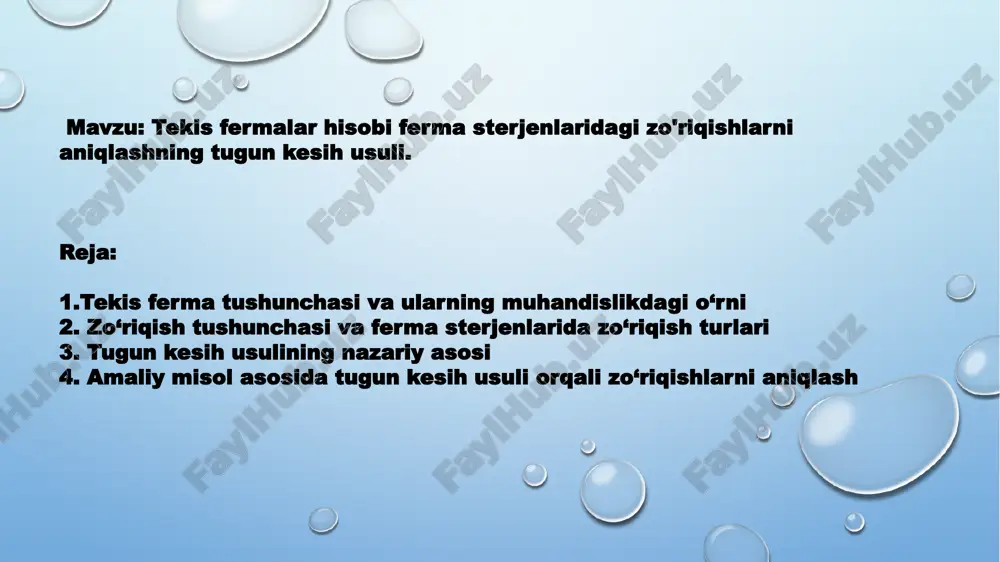

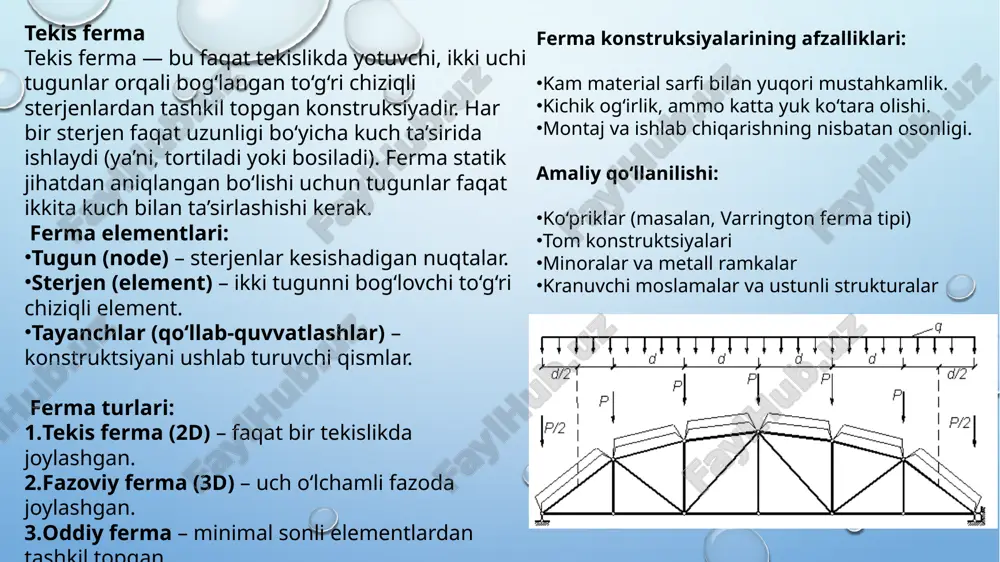

презентация powerpoint mexanika mavzu: tekis fermalar hisobi ferma sterjenlaridagi zo'riqishlarni aniqlashning tugun kesih usuli. reja: 1.tekis ferma tushunchasi va ularning muhandislikdagi o‘rni 2. zo‘riqish tushunchasi va ferma sterjenlarida zo‘riqish turlari 3. tugun kesih usulining nazariy asosi 4. amaliy misol asosida tugun kesih usuli orqali zo‘riqishlarni aniqlash tekis ferma tekis ferma — bu faqat tekislikda yotuvchi, ikki uchi tugunlar orqali bog‘langan to‘g‘ri chiziqli sterjenlardan tashkil topgan konstruksiyadir. har bir sterjen faqat uzunligi bo‘yicha kuch ta’sirida ishlaydi (ya’ni, tortiladi yoki bosiladi). ferma statik jihatdan aniqlangan bo‘lishi uchun tugunlar faqat ikkita kuch bilan ta’sirlashishi kerak. ferma elementlari: tugun (node) – sterjenlar kesishadigan nuqtalar. sterjen (element) – ikki tugunni bog‘lovchi to‘g‘ri chiziqli element. tayanchlar (qo‘llab-quvvatlashlar) – konstruktsiyani ushlab turuvchi qismlar. ferma turlari: tekis ferma (2d) – faqat bir tekislikda joylashgan. fazoviy ferma (3d) – uch o‘lchamli fazoda joylashgan. oddiy ferma – minimal sonli elementlardan tashkil topgan. murakkab ferma – ko‘plab tugun va sterjenlardan iborat. …

2 / 11

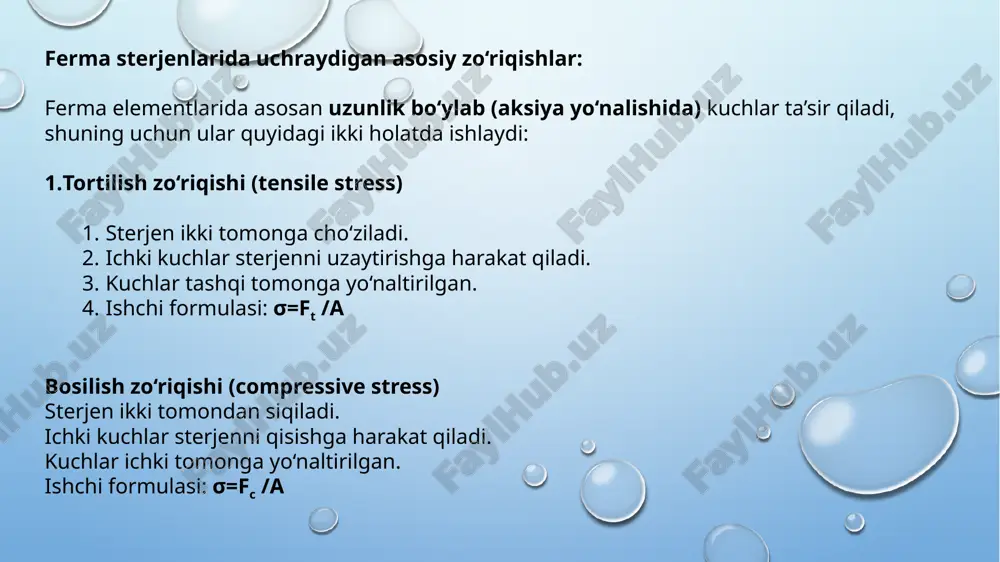

ma elementlarida asosan uzunlik bo‘ylab (aksiya yo‘nalishida) kuchlar ta’sir qiladi, shuning uchun ular quyidagi ikki holatda ishlaydi: tortilish zo‘riqishi (tensile stress) sterjen ikki tomonga cho‘ziladi. ichki kuchlar sterjenni uzaytirishga harakat qiladi. kuchlar tashqi tomonga yo‘naltirilgan. ishchi formulasi: σ=ft /a bosilish zo‘riqishi (compressive stress) sterjen ikki tomondan siqiladi. ichki kuchlar sterjenni qisishga harakat qiladi. kuchlar ichki tomonga yo‘naltirilgan. ishchi formulasi: σ=fc /a muhim tushunchalar: normal zo‘riqish — kuchlar sterjen o‘qiga parallel. qiyalama (kesish) zo‘riqish — ferma strukturasi uchun odatda inobatga olinmaydi, chunki barcha sterjenlar faqat tortiladi yoki bosiladi. deformatsiya — zo‘riqish ta’sirida sterjen o‘z o‘lchamini o‘zgartiradi. materialning kuchlanish–deformatsiya grafigi ferma elementlari uchun materialning elastik chegarasi muhim ahamiyatga ega. zo‘riqish ortib borganda bir nuqtadan keyin plastiklik (doimiy deformatsiya) boshlanadi. ferma loyihasida bu chegaradan o‘tmaslik lozim. ferma zo‘riqishlarining muhandislikdagi ahamiyati: har bir sterjen uchun aniq zo‘riqishni hisoblash — butun konstruksiyaning mustahkamligi va xavfsizligi uchun zarur. qurilish, aviatsiya, avtomobilsozlik va ko‘priklar konstruktsiyasida fermaning har …

3 / 11

ugundagi barcha kuchlar vektor ko‘rinishida chiziladi. nazariy asos va formulalar: statik muvozanat sharti: har bir tugunda kuchlarning yig‘indisi nolga teng bo‘lishi kerak: ∑fx=0(gorizontal yo‘nalish bo‘yicha) ∑fy=0(vertikal yo‘nalish bo‘yicha) kuchlarning komponentlarga ajratilishi: har bir sterjenning kuchi komponentlarga ajratiladi: fx=f⋅cos(θ) , fy=f⋅sin(θ) bu yerda θ— sterjenning gorizontalga nisbatan burchagi. belgilar qoidasi: agar natijaviy kuch musbat chiqsa → sterjen tortilgan. agar natijaviy kuch manfiy chiqsa → sterjen bosilgan. tugun kesih usulining bosqichlari: ferma sxemasini chizish (sterjenlar va tugunlar aniq ko‘rsatiladi) tashqi reaksiyalarni aniqlash (tayanch kuchlari) eng qulay tugunni tanlash (bir necha noma'lum kuchli tugun bo‘lmasligi kerak) har bir tugun uchun ∑f x=0 va ∑f x=0 tenglamalar tuzish. xulosa tugun kesih usuli — ferma elementlaridagi zo‘riqishlarni aniqlashda eng oddiy va keng qo‘llaniladigan statik usullardan biridir. ushbu usul statik muvozanat tenglamalari asosida, har bir tugun uchun alohida yechim orqali ichki kuchlarni aniqlash imkonini beradi. usulning asosiy afzalligi — soddalik va aniqlik, ayniqsa oddiy yoki muntazam …

4 / 11

.e. kartal – “statics and mechanics of materials”, istanbul technical university, lecture notes, 2022. o‘zbekiston milliy universiteti – “qurilish konstruksiyalari va ularning statikasi”, o‘quv qo‘llanma, 2021. youtube kanallari: "structure free", "engineering stream", "nptel engineering mechanics" – videodarslar. autodesk knowledge base – https://knowledge.autodesk.com e’boringiz uchun raxmat. image2.png image4.gif image1.png /docprops/thumbnail.jpeg
