1427730927_60750.doc avtomobil generatorlari va kuchlanish rostlagichlari. reja 1. kontaktsiz uzgaruvchan tok generatorlari. 2. generator kuchlanishini rostlashning asosiy tamoili 3. rele-rostlagich turlari. elektromagnit kuchlanish rostlagichi. 4. elektromagnit kuchlanish rostlagichlarining asosiy tenglamasi. kontakt xalkalari va chutkalari bulmagan uzgaruvchan tok generatorlari boshka turdagi generatorlardan uzining ishonchlilik va chidamlilik darajasi yukoriligi bilan ajralib turadi. bu turkumdagi generatorlarning xizmat muddati fakat podshipniklar yeyilishi va chulgamlar izolyatsiyasi eskirishi bilan cheklanadi. kontaktsiz generatorlar ogir sharoitda, ya’ni chang - tuzon kup buladigan karer-larda, yulsizlik sharoitida ishlaydigan avtomobillar uchun ayniksa zarur. kontaktsiz generatorlarning induktorli va kiskartirilgan tumshuksimon kutbli shakllari mavjud. bu turkumdagi generatorlarning umumiy tomoni shundan iboratki, ularda uygotish chulgami kuzgalmas buladi, farki esa, uygotish chulgami urnatilgan joy bilan boglik. masalan, induktorli generatorlarda (11-rasm) uygotish chulgami rotorning yon tomonida, kopkokka maxkamlangan vtulkaga urnatilgan bulsa, kiskartirilgan tumshuksimon kutbli generatorda (12-rasm), maxsus moslamalar yordamida, rotorning ikkita yarim uzagining urtasiga joylashtiriladi. induktorli generatorlar kuyidagicha ishlaydi. uygotish chulgami 1 dan uzgar-mas tok utishi …

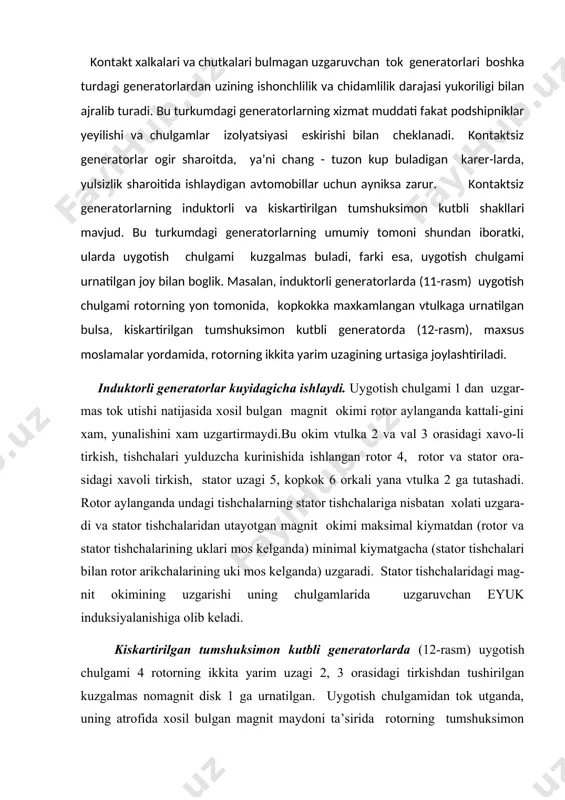

mos kelganda) uzgaradi. stator tishchalaridagi mag-nit okimining uzgarishi uning chulgamlarida uzgaruvchan eyuk induksiyalanishiga olib keladi. kiskartirilgan tumshuksimon kutbli generatorlarda (12-rasm) uygotish chulgami 4 rotorning ikkita yarim uzagi 2, 3 orasidagi tirkishdan tushirilgan kuzgalmas nomagnit disk 1 ga urnatilgan. uygotish chulgamidan tok utganda, uning atrofida xosil bulgan magnit maydoni ta’sirida rotorning tumshuksimon kutbli yarim uzaklari magnitlanadi. rotor aylanganda, uning atrofidagi magnit maydonining kuch chiziklari (magnit okimi) stator chulgamlarini kesib utadi va ularda uzgaruvchan eyuk induksiyalaydi. bu generatorlar sodda tuzilishi bilan ajralib turadi. ulchamlari nisbatan kattaligi va uygotish chulgamini bikr maxkamlash kiyinligi bu turdagi generatorlarning kamchiligi xisoblanadi. generator kuchlanishini rostlashning asosiy tamoili. avtomobil generatori uziga xos sharoitlarda ishlaydi. u xarakatni tasmali uzatma orkali dvigatelning tirsakli validan olganligi sababli, rotorining aylanishlar chastotasi va demak, ishlab chikargan kuchlanishi xam nisbatan keng doirada uzgarib turadi. generatorning yuklamasi unga ulanayotgan iste’molchilar soni va ularning kuvvatiga karab uzgarib turadi. yuklama tokining uzgarishi xam generatorning kuchlanishiga ta’sir kursatadi. …

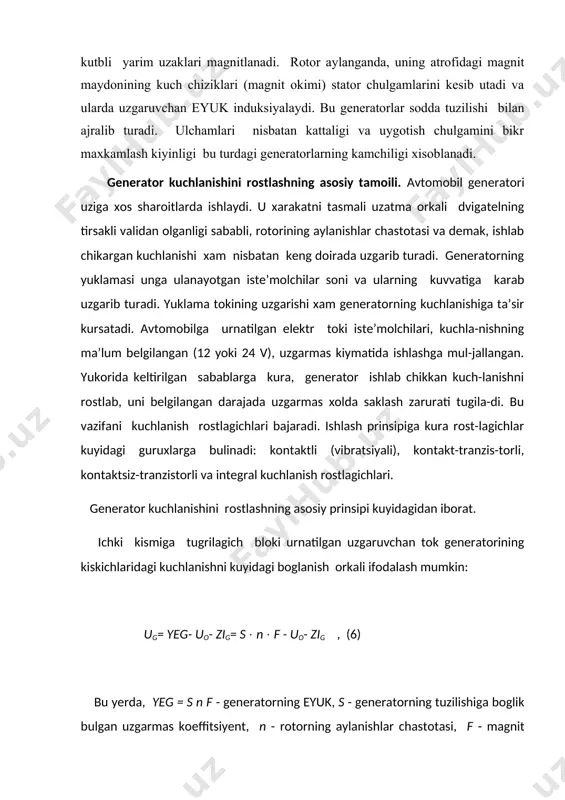

agi kuchlanishni kuyidagi boglanish orkali ifodalash mumkin: ug= yeg- uo- zig= s( n( f - uo- zig , (6) bu yerda, yeg = s n f - generatorning eyuk, s - generatorning tuzilishiga boglik bulgan uzgarmas koeffitsiyent, n - rotorning aylanishlar chastotasi, f - magnit okimi, uo - tugrilagich blokida kuchlanishning pasayishi, z - stator chulgamlarining tula karshiligi, ig - tugrilangan tokning urtacha kiymati. rotorda vujudga keladigan magnit okimi f ning kiymati f = iu ( a + b iu ) bu yerda, iu - uygotish toki, a va b - generatorning tuzilishi va ishlatilgan materiallarning magnit xususiyatlariga boglik uzgarmas koefi-siyentlar. magnit okimining bu ifodasini (6) ga kuysak, xamda tugrilagich blokidagi va stator chulgamlaridagi kuchlanish pasayishini xisobga olmasak ug ( s n iu ( a + biu) , (7) bu ifodadan kurinib turibdiki, generator rotorining aylanishlar chastotasini va yuklama uzgarganda generator kuchlanishini belgilangan darajada saklab turish uchun, fakat uygotish toki …

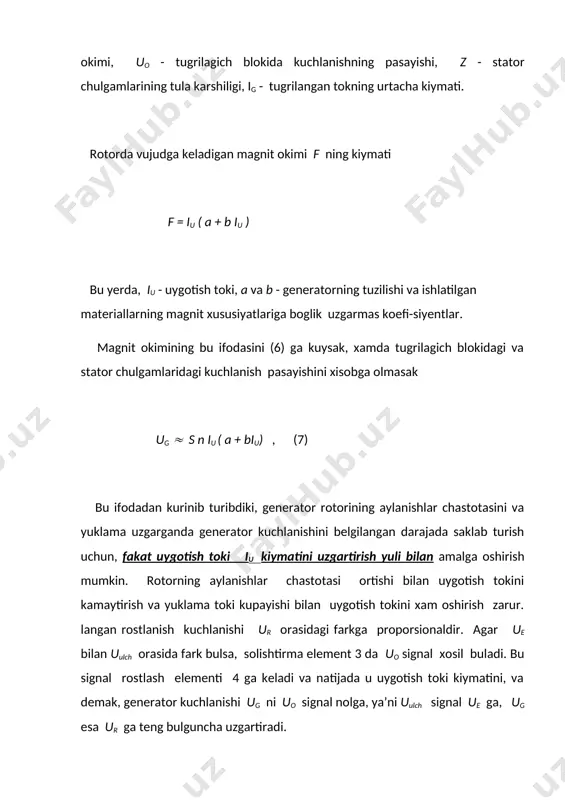

vchanlik xususiyatiga ega bulgan kam uglerodli pulatlardan tayyorlangan. chulgam 7 generatorning tula kuchlanishiga ulangan. prujina 6 yakorcha 4 ni tortib, kontaktlar 2 ni tutash xolda ushlab turadi. rostlagichning volframdan tayyolangan kontaktlari 2 yakorcha va yarmo orkali generatorning uygotish chulgami uch zanjiriga ketma-ket ulangan. kontaktlarning biri yakorcha 4 ga, ikkinchisi esa kuzgalmas plastina 1 ga maxkamlangan. kontaktlarga paralel, uygotish chulgamiga esa ketma-ket kushimcha karshilik rk ulangan. yakorcha 4 termobimetall plastina (tbp) 5 ga urnashtirilgan. rostlagichning ishlash prinsipi . ut oldirish kaliti uok ulanganda tok akkumulyator batareyasidan tutash kontaktlar 2, yakorcha 4, yarmo 8, ya’ni karshiligi kam bulgan zanjir orkali uygotish chulgamiga keladi va uning atrofida magnit maydonini xosil kiladi. ayni vaktda tok elektromagnitning chulgami 7 ga xam keladi va uzak 3 ni magnitlaydi. generatorning kuchlanishi ug belgilangan rostlanish kuchlanishi ur dan kam bulganda (ug ur ), oshgan, ya’ni uzak 3 magnit maydonining tortish kuchi, prujina 6 ning tortish kuchidan oshgan dakikada …

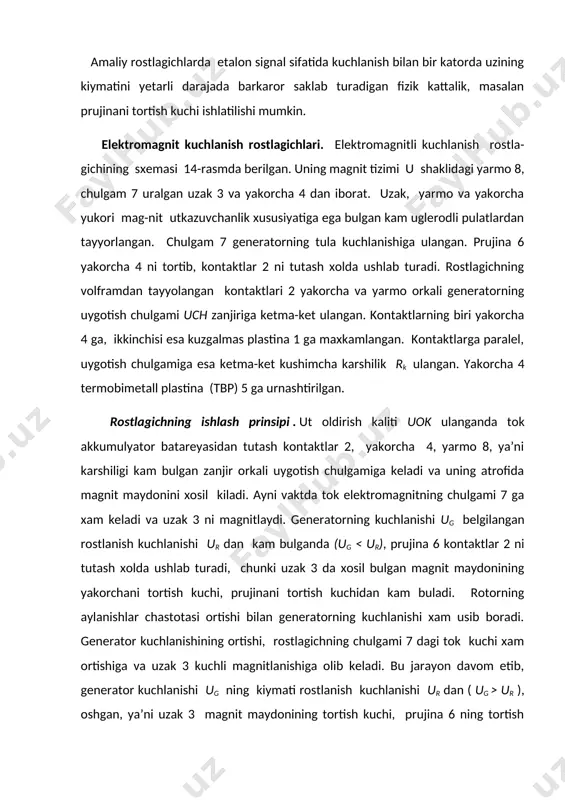

kiymati atrofida uzgaradi (14b-rasm). , agar kontaktlarning tutashish-uzilish chastotasi bir sekundda 30 martadan kam bulmasa, kuchlanishning tebranishi amalda sezilmaydi va u belgilangan uzgarmas kiymatga ega, degan tasavvur xosil kilsa buladi. generator kuchlanishining urtacha kiymati uurt ni kontaktlarni uzilish sharti, ya’ni uzakning magnit kuchi fm bilan, prujinaning tortish kuchi fpr larning tengligi asosida aniklash mumkin: fm = fpr , (8) uzakning magnit tortish kuchi fm = s1 f2 bu yerda, s1-proporsionallik koeffitsiyenti, f-rostlagich uzagidagi magnit okimi. magnit zanjiriga taalukli om konuniga kura bu yerda, - rostlagich chulgamining uzakni magnitlovchi magnityurgizuvchi kuchi , rm = s2 ( rostlagich uzagi va yakorcha orasidagi tirkish ( ga proporsional bulgan magnit karshilik, s2 proporsionallik koeffitsiyenti. demak, ; belgilash kiritib, rostlagichning asosiy tenglamasini kuyidagi kurinishga keltiramiz : , (9) yukorida aytilgandek, rostlagich chulgami generatorga paralel ulangan va unga generatorning rostlanayotgan kuchlanishi uzatiladi. demak, rostlagich chulgamininng magnit yurgizuvchi kuchi , bu yerda, io - chulgamdan utayotgan tok …
