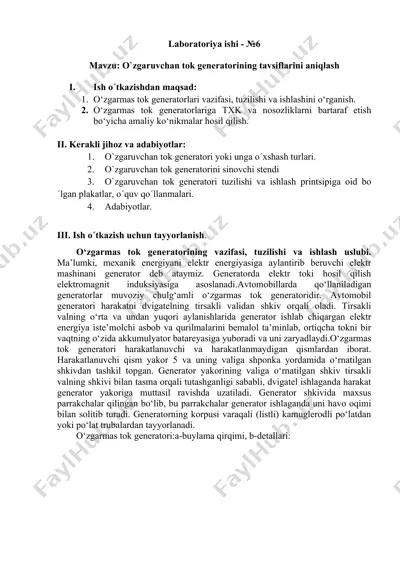

laboratoriya ishi - №6 mavzu: o`zgaruvchan tok generatorining tavsiflarini aniqlash i. ish o´tkazishdan maqsad: 1. o‘zgarmas tok generatorlari vazifasi, tuzilishi va ishlashini o‘rganish. 2. o‘zgarmas tok generatorlariga txk va nosozliklarni bartaraf etish bo‘yicha amaliy ko‘nikmalar hosil qilish. ii. kerakli jihoz va adabiyotlar: 1. o`zgaruvchan tok generatori yoki unga o´xshash turlari. 2. o`zgaruvchan tok generatorini sinovchi stendi 3. o`zgaruvchan tok generatori tuzilishi va ishlash printsipiga oid bo´lgan plakatlar, o´quv qo´llanmalari. 4. adabiyotlar. iii. ish o´tkazish uchun tayyorlanish. o‘zgarmas tok generatorining vazifasi, tuzilishi va ishlash uslubi. ma’lumki, mexanik energiyani elektr energiyasiga aylantirib beruvchi elektr mashinani generator deb ataymiz. generatorda elektr toki hosil qilish elektromagnit induksiyasiga asoslanadi.avtomobillarda qo‘llaniladigan generatorlar muvoziy chulg‘amli o‘zgarmas tok generatoridir. avtomobil generatori harakatni dvigatelning tirsakli validan shkiv orqali oladi. tirsakli valning o‘rta va undan yuqori aylanishlarida generator ishlab chiqargan elektr energiya iste’molchi asbob va qurilmalarini bemalol ta’minlab, ortiqcha tokni bir vaqtning o‘zida akkumulyator batareyasiga yuboradi va uni zaryadlaydi.o‘zgarmas tok …

2 / 6

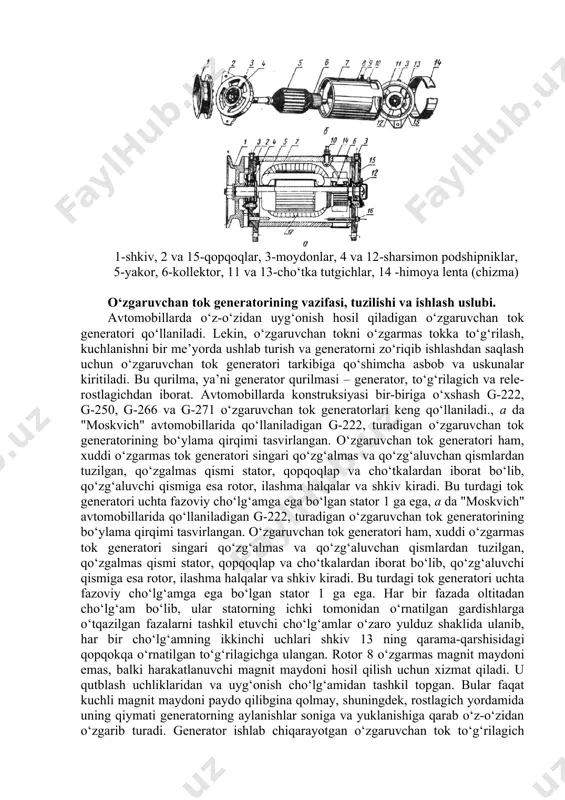

, 5-yakor, 6-kollektor, 11 va 13-cho‘tka tutgichlar, 14 -himoya lenta (chizma) o‘zgaruvchan tok generatorining vazifasi, tuzilishi va ishlash uslubi. avtomobillarda o‘z-o‘zidan uyg‘onish hosil qiladigan o‘zgaruvchan tok generatori qo‘llaniladi. lekin, o‘zgaruvchan tokni o‘zgarmas tokka to‘g‘rilash, kuchlanishni bir me’yorda ushlab turish va generatorni zo‘riqib ishlashdan saqlash uchun o‘zgaruvchan tok generatori tarkibiga qo‘shimcha asbob va uskunalar kiritiladi. bu qurilma, ya’ni generator qurilmasi – generator, to‘g‘rilagich va rele-rostlagichdan iborat. avtomobillarda konstruksiyasi bir-biriga o‘xshash g-222, g-250, g-266 va g-271 o‘zgaruvchan tok generatorlari keng qo‘llaniladi., a da "moskvich" avtomobillarida qo‘llaniladigan g-222, turadigan o‘zgaruvchan tok generatorining bo‘ylama qirqimi tasvirlangan. o‘zgaruvchan tok generatori ham, xuddi o‘zgarmas tok generatori singari qo‘zg‘almas va qo‘zg‘aluvchan qismlardan tuzilgan, qo‘zgalmas qismi stator, qopqoqlap va cho‘tkalardan iborat bo‘lib, qo‘zg‘aluvchi qismiga esa rotor, ilashma halqalar va shkiv kiradi. bu turdagi tok generatori uchta fazoviy cho‘lg‘amga ega bo‘lgan stator 1 ga ega, a da "moskvich" avtomobillarida qo‘llaniladigan g-222, turadigan o‘zgaruvchan tok generatorining bo‘ylama qirqimi tasvirlangan. o‘zgaruvchan …

3 / 6

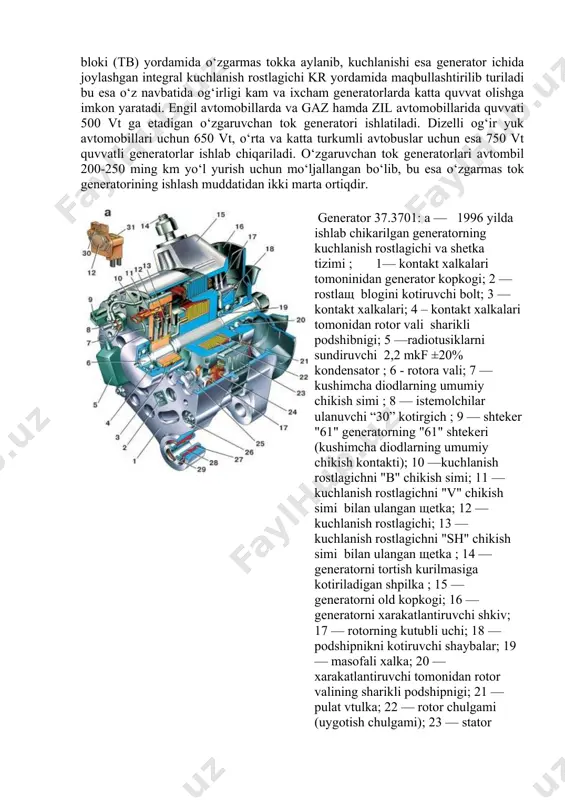

ni hosil qilish uchun xizmat qiladi. u qutblash uchliklaridan va uyg‘onish cho‘lg‘amidan tashkil topgan. bular faqat kuchli magnit maydoni paydo qilibgina qolmay, shuningdek, rostlagich yordamida uning qiymati generatorning aylanishlar soniga va yuklanishiga qarab o‘z-o‘zidan o‘zgarib turadi. generator ishlab chiqarayotgan o‘zgaruvchan tok to‘g‘rilagich bloki (tb) yordamida o‘zgarmas tokka aylanib, kuchlanishi esa generator ichida joylashgan integral kuchlanish rostlagichi kr yordamida maqbullashtirilib turiladi bu esa o‘z navbatida og‘irligi kam va ixcham generatorlarda katta quvvat olishga imkon yaratadi. engil avtomobillarda va gaz hamda zil avtomobillarida quvvati 500 vt ga etadigan o‘zgaruvchan tok generatori ishlatiladi. dizelli og‘ir yuk avtomobillari uchun 650 vt, o‘rta va katta turkumli avtobuslar uchun esa 750 vt quvvatli generatorlar ishlab chiqariladi. o‘zgaruvchan tok generatorlari avtombil 200-250 ming km yo‘l yurish uchun mo‘ljallangan bo‘lib, bu esa o‘zgarmas tok generatorining ishlash muddatidan ikki marta ortiqdir. generator 37.3701: a — 1996 yilda ishlab chikarilgan generatorning kuchlanish rostlagichi va shetka tizimi ; 1— kontakt xalkalari …

4 / 6

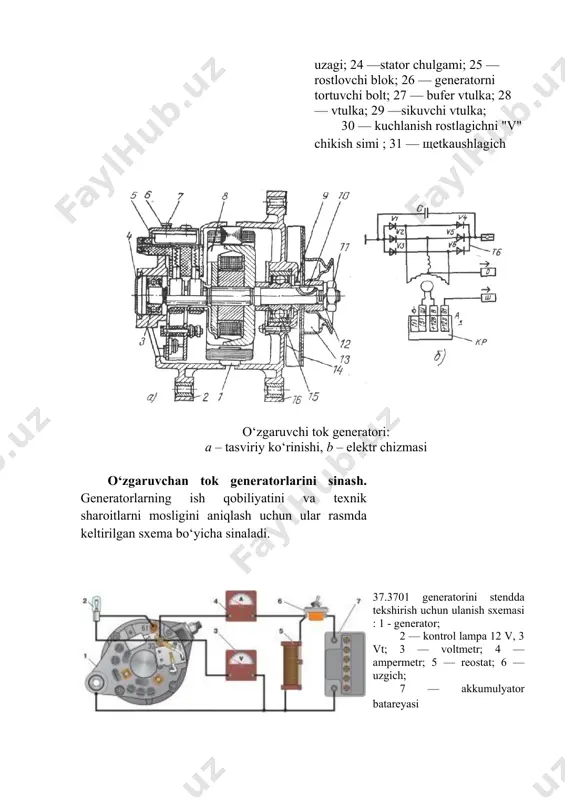

ybalar; 19 — masofali xalka; 20 — xarakatlantiruvchi tomonidan rotor valining sharikli podshipnigi; 21 —pulat vtulka; 22 — rotor chulgami (uygotish chulgami); 23 — stator uzagi; 24 —stator chulgami; 25 — rostlovchi blok; 26 — generatorni tortuvchi bolt; 27 — bufer vtulka; 28 — vtulka; 29 —sikuvchi vtulka; 30 — kuchlanish rostlagichni "v" chikish simi ; 31 — щetkaushlagich o‘zgaruvchi tok generatori: a – tasviriy ko‘rinishi, b – elektr chizmasi o‘zgaruvchan tok generatorlarini sinash. generatorlarning ish qobiliyatini va texnik sharoitlarni mosligini aniqlash uchun ular rasmda keltirilgan sxema bo‘yicha sinaladi. 37.3701 generatorini stendda tekshirish uchun ulanish sxemasi : 1 - generator; 2 — kontrol lampa 12 v, 3 vt; 3 — voltmetr; 4 — ampermetr; 5 — reostat; 6 — uzgich; 7 — akkumulyator batareyasi sinovdan oldin generator chang va ifloslanishlardan tozalanadi va ichlari sikilgan havoda puflanadi, qopqoqlarni holati hamda shpilkalarni tortilish darajasi yoki ularni mahkamlovchi vint, shkivni mahkamlovchi gayka tortilishi, …

5 / 6

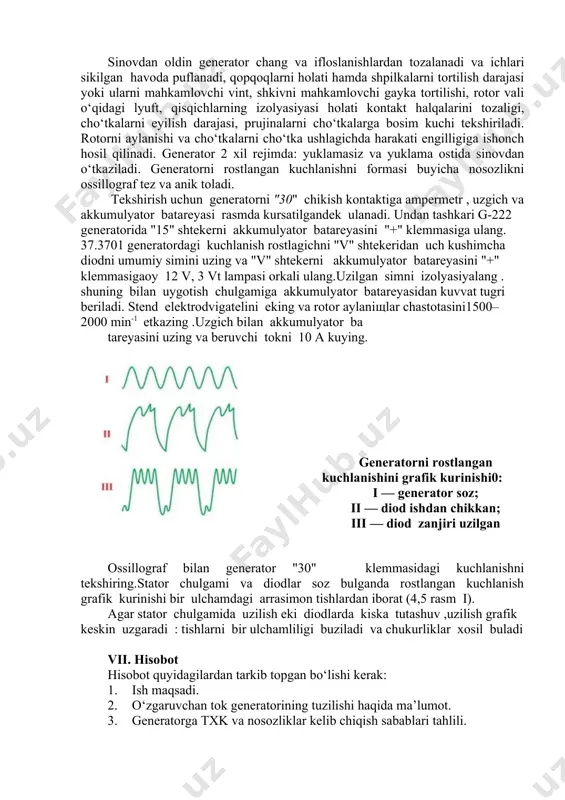

vvat tugri beriladi. stend elektrodvigatelini eking va rotor aylaniщlar chastotasini1500– 2000 min-1 etkazing .uzgich bilan akkumulyator ba tareyasini uzing va beruvchi tokni 10 a kuying. generatorni rostlangan kuchlanishini grafik kurinishi0: i — generator soz; ii — diod ishdan chikkan; iii — diod zanjiri uzilgan ossillograf bilan generator "30" klemmasidagi kuchlanishni tekshiring.stator chulgami va diodlar soz bulganda rostlangan kuchlanish grafik kurinishi bir ulchamdagi arrasimon tishlardan iborat (4,5 rasm i). agar stator chulgamida uzilish eki diodlarda kiska tutashuv ,uzilish grafik keskin uzgaradi : tishlarni bir ulchamliligi buziladi va chukurliklar xosil buladi vii. hisobot hisobot quyidagilardan tarkib topgan bo‘lishi kerak: 1. ish maqsadi. 1. o‘zgaruvchan tok generatorining tuzilishi haqida ma’lumot. 1. generatorga txk va nosozliklar kelib chiqish sabablari tahlili. 1. generator kuchlanishi, tok kuchi, rotor aylanish chastotasini aniqlash natijalari (5.1-jadval). 5.1-jadval № generator turi aylanishlar soni, ayl/min tok kuchi, a kuchlanish, v soz/nosoz 1. bajarilgan ishlar bo‘yicha xulosa va takliflar. xisobot qismi image4.png …
