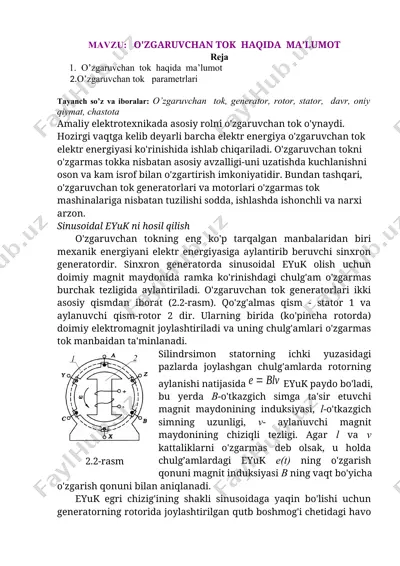

mavzu: o'zgaruvchan tok haqida ma’lumot reja 1. o’zgaruvchan tok haqida ma’lumot 2.o’zgaruvchan tok parametrlari tayanch so’z va iboralar: o’zgaruvchan tok, generator, rotor, stator, davr, oniy qiymat, chastota amaliy elektrotexnikada asosiy rolni o'zgaruvchan tok o'ynaydi. hozirgi vaqtga kelib deyarli barcha elektr energiya o'zgaruvchan tok elektr energiyasi ko'rinishida ishlab chiqariladi. o'zgaruvchan tokni o'zgarmas tokka nisbatan asosiy avzalligi-uni uzatishda kuchlanishni oson va kam isrof bilan o'zgartirish imkoniyatidir. bundan tashqari, o'zgaruvchan tok generatorlari va motorlari o'zgarmas tok mashinalariga nisbatan tuzilishi sodda, ishlashda ishonchli va narxi arzon. sinusoidal eyuk ni hosil qilish o'zgaruvchan tokning eng ko'p tarqalgan manbalaridan biri mexanik energiyani elektr energiyasiga aylantirib beruvchi sinxron generatordir. sinxron generatorda sinusoidal eyuk olish uchun doimiy magnit maydonida ramka ko'rinishdagi chulg'am o'zgarmas burchak tezligida aylantiriladi. o'zgaruvchan tok generatorlari ikki asosiy qismdan iborat (2.2-rasm). qo'zg'almas qism - stator 1 va aylanuvchi qism-rotor 2 dir. ularning birida (ko'pincha rotorda) doimiy elektromagnit joylashtiriladi va uning chulg'amlari o'zgarmas tok manbaidan ta'minlanadi. …

2 / 8

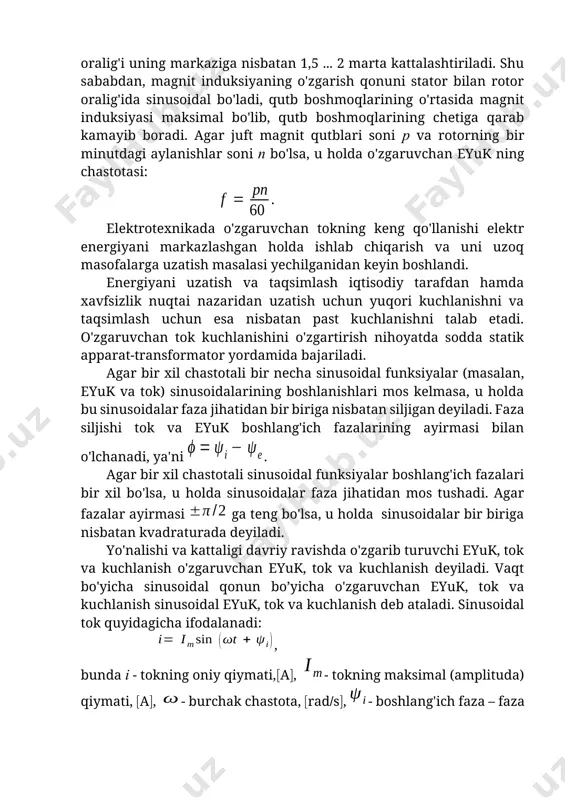

rotor oralig'ida sinusoidal bo'ladi, qutb boshmoqlarining o'rtasida magnit induksiyasi maksimal bo'lib, qutb boshmoqlarining chetiga qarab kamayib boradi. agar juft magnit qutblari soni p va rotorning bir minutdagi aylanishlar soni n bo'lsa, u holda o'zgaruvchan eyuk ning chastotasi: elektrotexnikada o'zgaruvchan tokning keng qo'llanishi elektr energiyani markazlashgan holda ishlab chiqarish va uni uzoq masofalarga uzatish masalasi yechilganidan keyin boshlandi. energiyani uzatish va taqsimlash iqtisodiy tarafdan hamda xavfsizlik nuqtai nazaridan uzatish uchun yuqori kuchlanishni va taqsimlash uchun esa nisbatan past kuchlanishni talab etadi. o'zgaruvchan tok kuchlanishini o'zgartirish nihoyatda sodda statik apparat-transformator yordamida bajariladi. agar bir xil chastotali bir necha sinusoidal funksiyalar (masalan, eyuk va tok) sinusoidalarining boshlanishlari mos kelmasa, u holda bu sinusoidalar faza jihatidan bir biriga nisbatan siljigan deyiladi. faza siljishi tok va eyuk boshlang'ich fazalarining ayirmasi bilan o'lchanadi, ya'ni . agar bir xil chastotali sinusoidal funksiyalar boshlang'ich fazalari bir xil bo'lsa, u holda sinusoidalar faza jihatidan mos tushadi. agar fazalar ayirmasi …

3 / 8

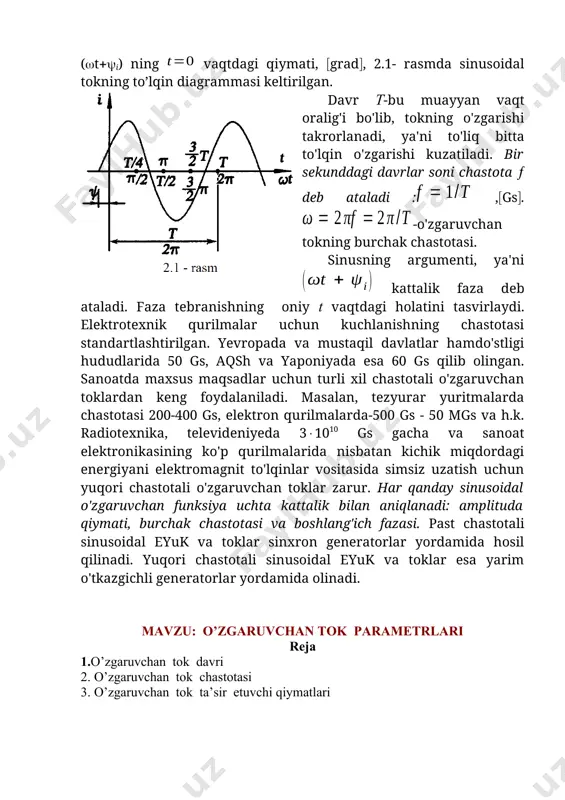

vchan tokning burchak chastotasi. sinusning argumenti, ya'ni kattalik faza deb ataladi. faza tebranishning oniy t vaqtdagi holatini tasvirlaydi. elektrotexnik qurilmalar uchun kuchlanishning chastotasi standartlashtirilgan. yevropada va mustaqil davlatlar hamdo'stligi hududlarida 50 gs, aqsh va yaponiyada esa 60 gs qilib olingan. sanoatda maxsus maqsadlar uchun turli xil chastotali o'zgaruvchan toklardan keng foydalaniladi. masalan, tezyurar yuritmalarda chastotasi 200-400 gs, elektron qurilmalarda-500 gs - 50 mgs va h.k. radiotexnika, televideniyeda 31010 gs gacha va sanoat elektronikasining ko'p qurilmalarida nisbatan kichik miqdordagi energiyani elektromagnit to'lqinlar vositasida simsiz uzatish uchun yuqori chastotali o'zgaruvchan toklar zarur. har qanday sinusoidal o'zgaruvchan funksiya uchta kattalik bilan aniqlanadi: amplituda qiymati, burchak chastotasi va boshlang'ich fazasi. past chastotali sinusoidal eyuk va toklar sinxron generatorlar yordamida hosil qilinadi. yuqori chastotali sinusoidal eyuk va toklar esa yarim o'tkazgichli generatorlar yordamida olinadi. mavzu: o’zgaruvchan tok parametrlari reja 1.o’zgaruvchan tok davri 2. o’zgaruvchan tok chastotasi 3. o’zgaruvchan tok ta’sir etuvchi qiymatlari yo'nalishi va kattaligi …

4 / 8

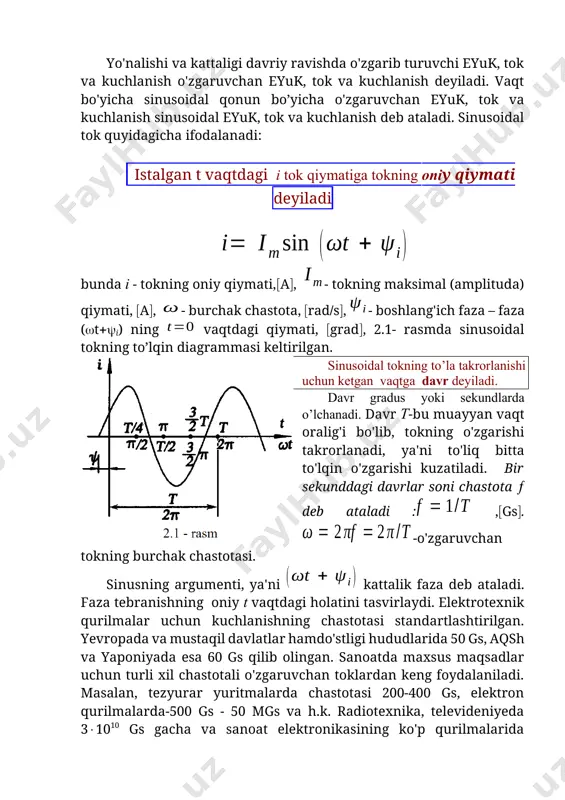

nadi, ya'ni to'liq bitta to'lqin o'zgarishi kuzatiladi. bir sekunddagi davrlar soni chastota deb ataladi : ,gs. -o'zgaruvchan tokning burchak chastotasi. sinusning argumenti, ya'ni kattalik faza deb ataladi. faza tebranishning oniy t vaqtdagi holatini tasvirlaydi. elektrotexnik qurilmalar uchun kuchlanishning chastotasi standartlashtirilgan. yevropada va mustaqil davlatlar hamdo'stligi hududlarida 50 gs, aqsh va yaponiyada esa 60 gs qilib olingan. sanoatda maxsus maqsadlar uchun turli xil chastotali o'zgaruvchan toklardan keng foydalaniladi. masalan, tezyurar yuritmalarda chastotasi 200-400 gs, elektron qurilmalarda-500 gs - 50 mgs va h.k. radiotexnika, televideniyeda 31010 gs gacha va sanoat elektronikasining ko'p qurilmalarida nisbatan kichik miqdordagi energiyani elektromagnit to'lqinlar vositasida simsiz uzatish uchun yuqori chastotali o'zgaruvchan toklar zarur. har qanday sinusoidal o'zgaruvchan funksiya uchta kattalik bilan aniqlanadi: amplituda qiymati, burchak chastotasi va boshlang'ich fazasi. past chastotali sinusoidal eyuk va toklar sinxron generatorlar yordamida hosil qilinadi. yuqori chastotali sinusoidal eyuk va toklar esa yarim o'tkazgichli generatorlar yordamida olinadi. sinusoidal tok, eyuk va kuchlanish …

5 / 8

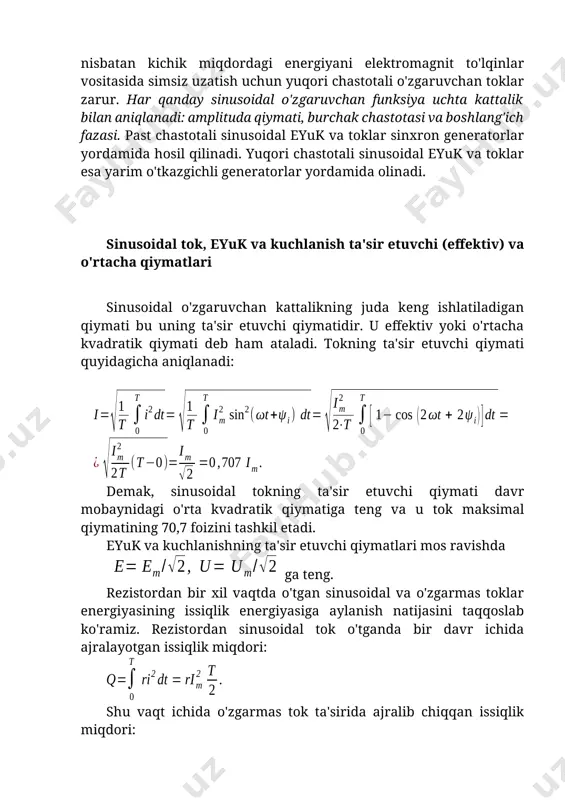

a ajralib chiqqan issiqlik miqdori: ularni o'zaro tenglab, quyidagini hosil qilamiz: yoki shunday qilib, sinusoidal tokning ta'sir etuvchi qiymati miqdor jihatdan o'zgarmas tokning shunday qiymatiga tengki, unda sinusoidal va o'zgarmas toklar teng vaqt mobaynida rezistordan o'tganda undan ajralib chiqqan issiqlik miqdorlari o'zaro teng bo'ladi. ko'pchilik (elektromagnit, ferrodinamik, elektrodinamik, issiqlik va h.k. sistemali) o'lchash asboblari sinusoidal kattalikning ta'sir etuvchi (effektiv) qiymatini o'lchaydi. sinusoidal kattalikning amplituda qiymatini ossillograflarda o'lchash yoki ta'sir etuvchi qiymat orqali hisoblab topish mumkin. начало формы sinusoidal o'zgaruvchan kattaliklarning o'rta qiymati deb, uning yarim davr ichidagi o'rtacha qiymati tushuniladi. demak, sinusoidal tokning o'rtacha qiymati: конец формы ya'ni sinusoidal tokning o'rtacha qiymati amplituda qiymatning qismini tashkil qiladi. sinusoidal eyuk va kuchlanishlar uchun ham xuddi shunday tengliklar o'rinli: sinusoidal tokning o'rtacha qiymatini magnitoelektrik asbobga ketma-ket yarim o'tkazgichli diod ulab o'lchash mumkin. 1-masala: magnit induksiyasi в = 0,8 tl bo'lgan bir jinsli magnit maydonda uzunligi l m eni d=0,2 m mis simdan …
