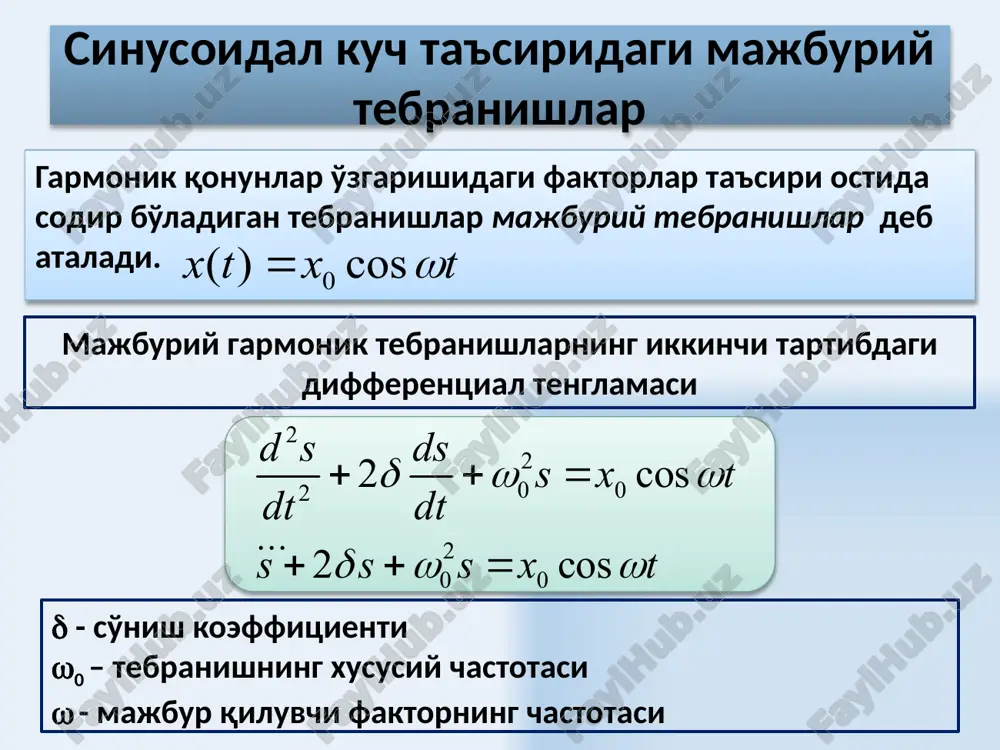

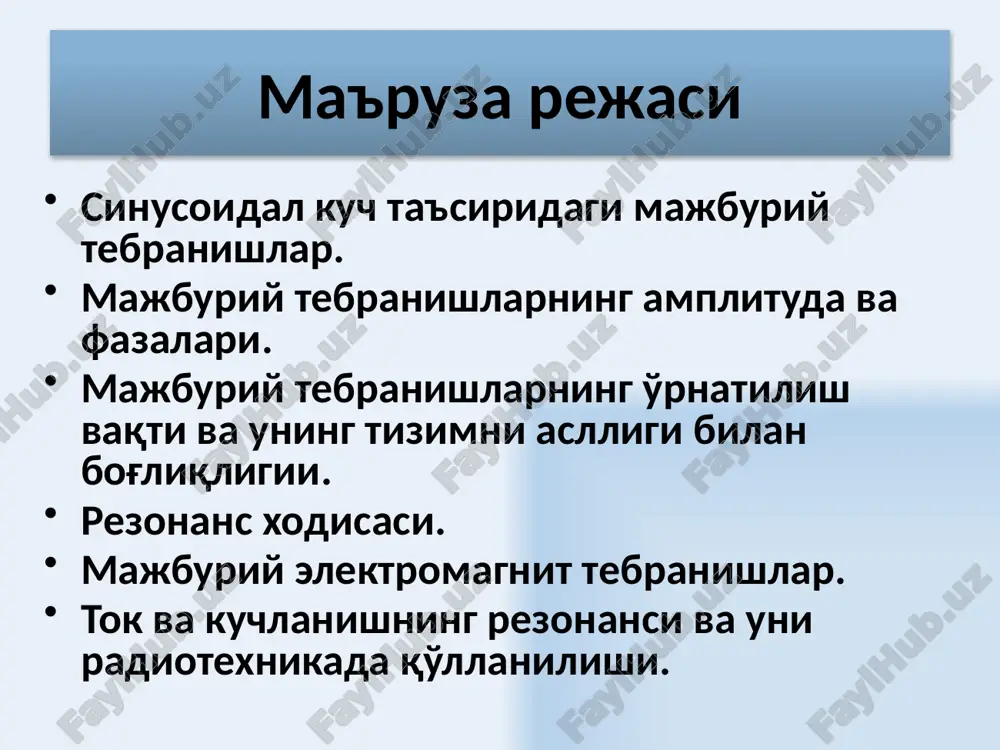

mm_17 elektrodinamika dots. a.x. xaydarov, assitent m. madraximov 17 - ma'ruza fizika kafedrasi 2011 mexanik va elektromagnit tebranishlar 1 ma'ruza rejasi sinusoidal kuch ta'siridagi majburiy tebranishlar. majburiy tebranishlarning amplituda va fazalari. majburiy tebranishlarning o'rnatilish vaqti va uning tizimni aslligi bilan bog'liqligii. rezonans xodisasi. majburiy elektromagnit tebranishlar. tok va kuchlanishning rezonansi va uni radiotexnikada qo'llanilishi. 2 sinusoidal kuch ta'siridagi majburiy tebranishlar garmonik qonunlar o'zgarishidagi faktorlar ta'siri ostida sodir bo'ladigan tebranishlar majburiy tebranishlar deb ataladi. majburiy garmonik tebranishlarning ikkinchi tartibdagi differentsial tenglamasi  - so'nish koeffitsienti 0 – tebranishning xususiy chastotasi  - majbur qiluvchi faktorning chastotasi 3 4 differentsial tenglamaning echimi tenglamaning echimi birjinsli tenglamaningnorodnogo uravneniya umumiy echimi va birjinsli bo'lmagan tenglamaning xususiy echimlari yig'indisiga teng. birjinsli tenglamaning umumiy echimi (erkin tebranishlar) birjinsli bo'lmagan tenglamaning xususiy echimi majbur qiluvchi kuch ta'siridagi harakat ikkita tebranishning superpozitsiyasini tassavur etadi: 0 xususiy chastotali tizim va  chastotali majbur qiluvchi kuch. 8 majburiy tebranishlarning amplituda …

2 / 34

ivlik, s - elektr sig'imi maksimal zaryad tebranish fazasi - differentsial tenglama - tenglamaning echimi 11 tok kuchining o'zgarishi zaryaddan vaqt bo'yicha birinchi xosilani olamiz tok kuchining amplitudasi yoki maksimal tok - tok va qo'yilgan kuchlanish orasidagi faza siljishi umumiy holda 12 rezonans majbur etuvchi kuch chastotasi tebranish tizimining xususiy chastotasiga yaqinlashganda majburiy tebranishlar amplitudasining birdaniga ortishi hodisasi - rezonans hodisasi deb ataladi rezonans chastotasi rezonans amplitudasi 13 rezonans majburiy tebranishlarning amplitudasi ifodasini ko'rib chiqamiz 1. majbur etuvchi kuch chastotasi nolga teng bo'lsin tebranish sodir bo'lmaydi, siljish statik deformatsiyaga teng bo'ladi agarda so'nish kuzatilmasa, so'nish koeffitsienti nolga teng bo'ladi. tebranish amplitudasi, majbur etuvchi kuch chastotasi ortishi bilan, ortadi va quyidagi holda cheksiz kattalashadi. 14 agarda so'nish koeffitsienti noldan farqli bo'lsa, u holda, maxraj minimumga etganda amplituda maksimal qiymatga erishadi. natijada rezonans chastotasi ifodasiga ega bo'lamiz: maxrajdan chastota bo'yicha olingan birinchi xosila nolga teng bo'ladi. 15 16 bo'lganda, amplituda chegaraviy qiymatga …

3 / 34

ngan kontur. 18 o'zgaruvchan tok zanjirida aktiv qarshilik tokning tebranishi kuchlanish bilan bir fazada sodir bo'ladi. om qonuni - tok kuchining amplitudasi 19 o'zgaruvchan tok zanjirida induktivlik g'altagi o'zinduktsiya eyuk om qonuni ul kuchlanish tushishi g'altak orqali oqayotgan tokni faza bo'yicha /2 ga o'zib ketadi. reaktiv induktiv qarshiligi 20 o'zgaruvchan tok zanjirida kondensator uc kuchlanish tushishi kondensatordan oqayotgan tokdan faza bo'yicha /2 ga orqada qoladi. reaktiv sig'im qarshiligi 21 umumiy hol vektor diagrammasi 22 kuchlanish o'zgarishi tok kuchining o'zgarishi tok kuchining amplitudasi tok va kuchlanish orasidagi fazalar farqi reaktiv qarshilik to'la qarshilik impedans o'zgaruvchan tokning to'la zanjiri uchun om qonuni 23 umumiy hol vektor diagrammasi 24 o'zgaruvchan tok zanjirida rezonans xodisasi quyidagi shart bajarilganda o'zgaruvchan tok amplitudasi maksimal qiymatga erishadi zanjirdagi kuchlanish tushishi va tok orasidagi fazalar farqi rezanans vaqtida nolga intiladi, ya'ni tok va kuchlanish o'zgarishi sinfaz holatda o'tadi. bu holatda z=r, tok aktiv qarshilik bilan aniqlanadi va maksimal …

4 / 34

ltaklar parallel ulangan o'zgaruvchan tok zanjiriga quyidagi kuchlanish qo'yilgan kondensator va induktivli g'altak parallel ulangan tashqi zanjirda, kuchlanishning  chastotasi rezonans chastotasiga yaqinlashganda, tok kuchi amplitudasining keskin kamayish xodisasi toklarning rezonansi deb ataladi. 28 toklarning rezonansi 1l2 va 1c2 tarmoqlarda tok qiymatlari tengdir va fazalari bo'yicha qarama qarshidir tashqi zanjirdagi tok kuchining amplitudasi rezonansda u holda 29 o'zgaruvchan tokning ta'sir etuvchi qiymatlari o'zgaruvchan tokning ta'sir etuvchi va effektiv qiymatlari deb t davrdagi o'rtacha kvadratik tok kuchi qiymatining o'zgarishiga aytiladi. 30 o'zgaruvchan tok zanjirida ajralib chiqadigan quvvat o'zgaruvchan tok zanjiridagi oniy quvvat tok kuchi va kuchlanishlarning oniy qiymatlarini ko'paytmasiga teng: bir davr ichidagi oniy quvvatning o'rtacha qiymati – tokning p aktiv quvvatidir. - quvvat koeffitsienti 31 o'zgaruvchan tok zanjiridagi ajralib chiqadigan quvvat zanjir qismi r qarshilikka ega bo'lsa, faza siljishi  = 0 ga teng bo'ladi c sig'imli kondensatordan tashkil topgan zanjir qismida tok va kuchlanishlar orasidagi fazalar siljishi =/2 ga …

5 / 34

lar va fizika o'qituvchilari uchun sayt . neutrino.ucoz.ru- tatu fizika kafedrasi dotsenti o.e.tigayning shaxsiy sayti. fizik.ru - tatu fizika kafedrasi katta o'qituvchisi v.s.xamidovning shaxsiy sayti. estudy.uz- tatu talabalari uchun fizikadan masofaviy ta'lim tizimi yenka.com http://phet.colorado.edu/ http://www.falstad.com/mathphysics.html http://www.quantumatomica.co.uk/download.htm http://school-collection.edu.ru 34 image1.png image2.jpeg image4.wmf image3.wmf oleobject2.bin image5.png image6.wmf oleobject3.bin image7.wmf image8.wmf image9.wmf oleobject5.bin oleobject6.bin image10.wmf image12.wmf image13.wmf image14.wmf image11.wmf oleobject9.bin oleobject10.bin oleobject11.bin image16.wmf image15.wmf oleobject13.bin image17.wmf image18.wmf image19.wmf image25.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf image26.wmf image27.wmf oleobject24.bin oleobject25.bin image28.png image29.wmf image30.wmf image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf oleobject26.bin image36.png image38.wmf image39.wmf image40.wmf image43.wmf image37.wmf oleobject28.bin oleobject29.bin oleobject30.bin image41.wmf image42.wmf image44.wmf oleobject34.bin oleobject35.bin image50.wmf image51.wmf oleobject42.bin image45.wmf image46.wmf image47.wmf image48.wmf image49.wmf oleobject41.bin image59.wmf image60.wmf image56.wmf image57.wmf image58.wmf oleobject52.bin oleobject53.bin image52.wmf image53.wmf image54.wmf image55.wmf image67.wmf image66.wmf image64.wmf image65.wmf oleobject62.bin oleobject63.bin image61.wmf image62.wmf image63.wmf image70.wmf image71.wmf image72.wmf image73.wmf image74.wmf image75.wmf image76.wmf image77.wmf image78.wmf image68.wmf image69.wmf image80.wmf image81.wmf image82.wmf image83.wmf image84.wmf oleobject85.bin image79.wmf oleobject81.bin oleobject82.bin oleobject83.bin oleobject84.bin …
