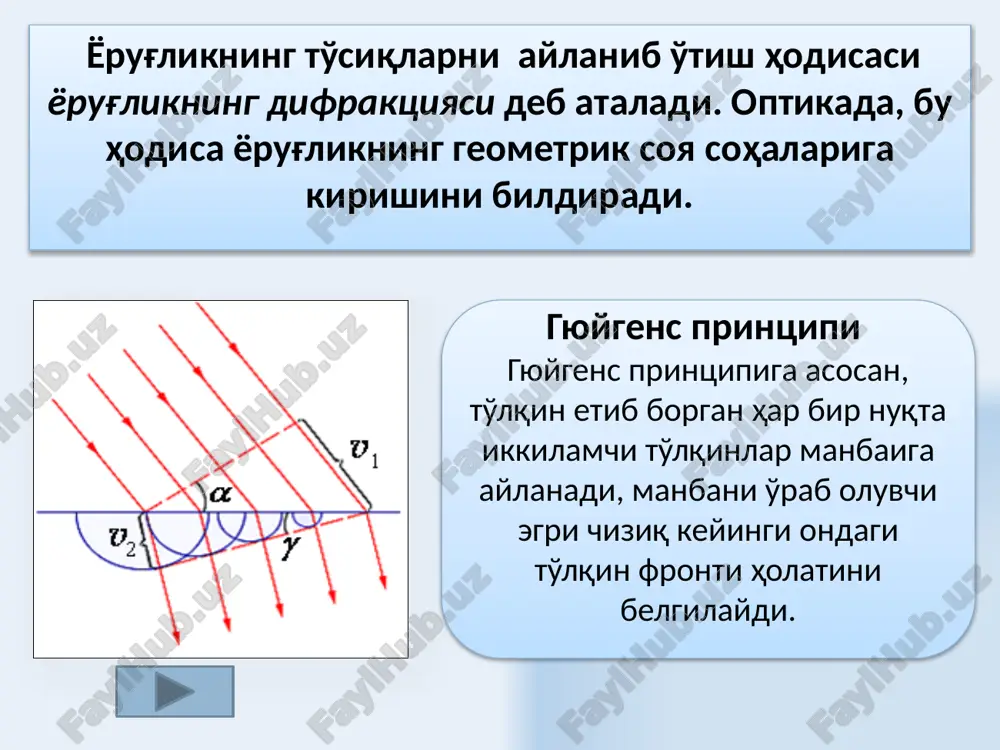

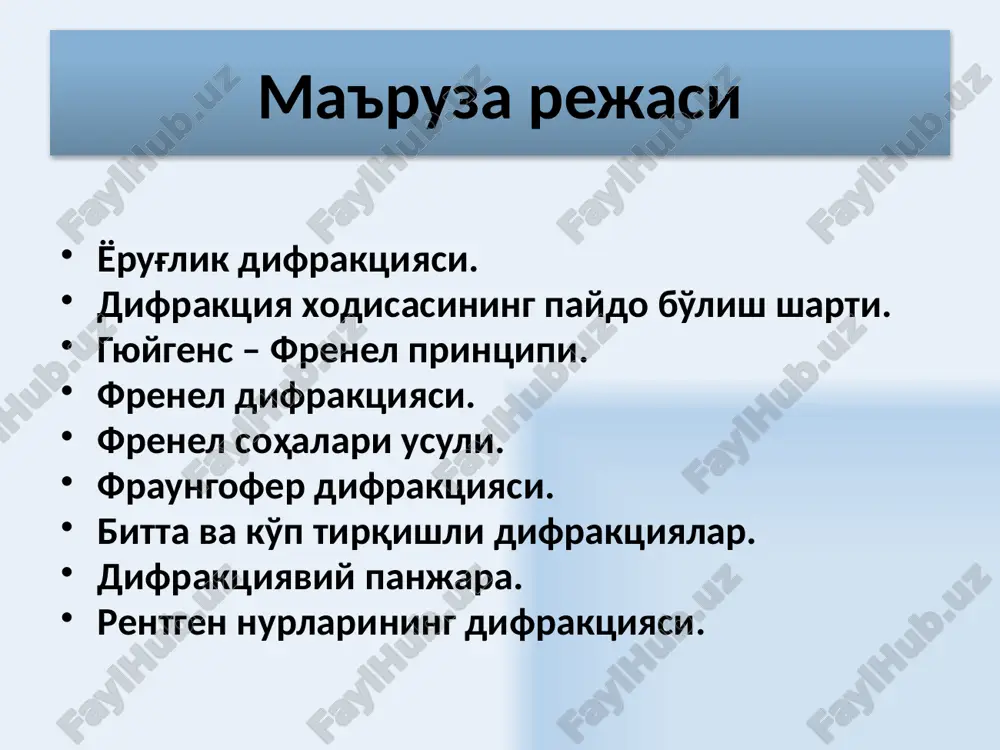

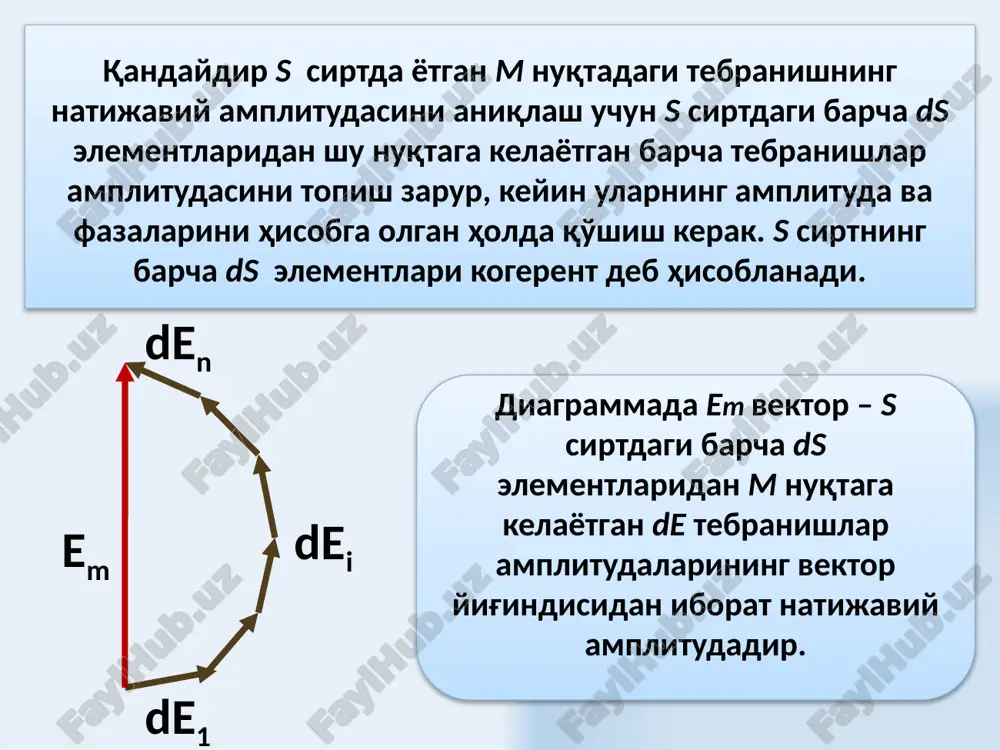

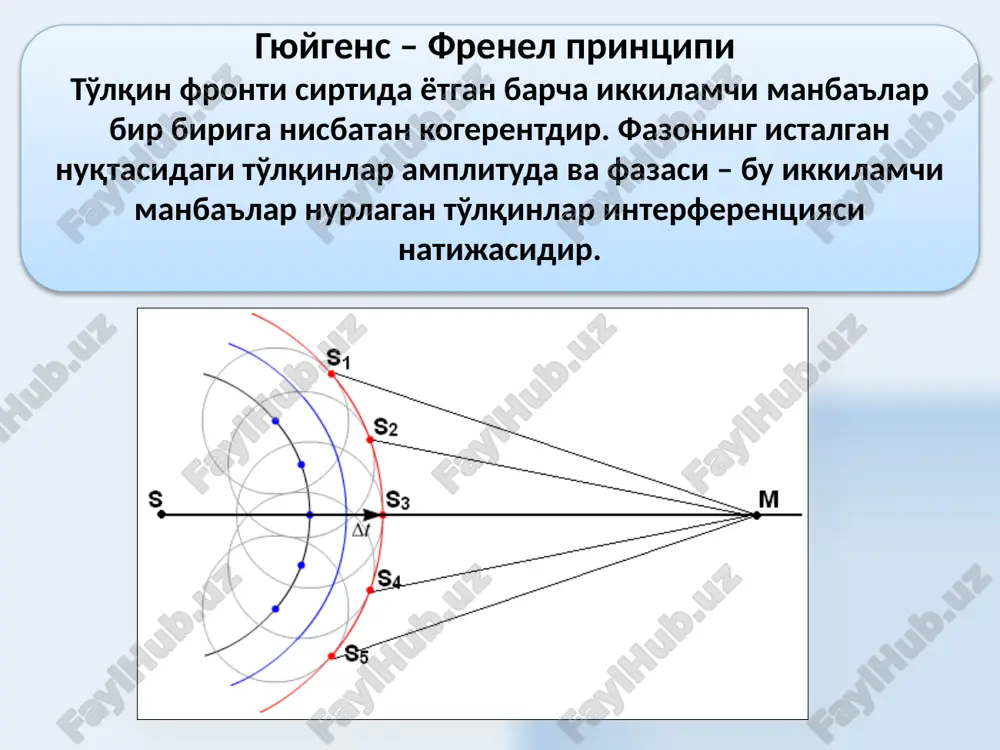

mm_22 elektrodinamika dots. a.x. xaydarov, assitent m. madraximov 22 - ma'ruza fizika kafedrasi 2011 to'lqin optikasi 1 ma'ruza rejasi yorug'lik difraktsiyasi. difraktsiya xodisasining paydo bo'lish sharti. gyuygens – frenel printsipi. frenel difraktsiyasi. frenel sohalari usuli. fraungofer difraktsiyasi. bitta va ko'p tirqishli difraktsiyalar. difraktsiyaviy panjara. rentgen nurlarining difraktsiyasi. 2 yorug'likning to'siqlarni aylanib o'tish hodisasi yorug'likning difraktsiyasi deb ataladi. optikada, bu hodisa yorug'likning geometrik soya sohalariga kirishini bildiradi. gyuygens printsipi gyuygens printsipiga asosan, to'lqin etib borgan har bir nuqta ikkilamchi to'lqinlar manbaiga aylanadi, manbani o'rab oluvchi egri chiziq keyingi ondagi to'lqin fronti holatini belgilaydi. 3 gyuygens – frenel printsipi to'lqin fronti sirtida yotgan barcha ikkilamchi manba'lar bir biriga nisbatan kogerentdir. fazoning istalgan nuqtasidagi to'lqinlar amplituda va fazasi – bu ikkilamchi manba'lar nurlagan to'lqinlar interferentsiyasi natijasidir. 4 qandaydir s sirtda yotgan m nuqtadagi tebranishning natijaviy amplitudasini aniqlash uchun s sirtdagi barcha ds elementlaridan shu nuqtaga kelayotgan barcha tebranishlar amplitudasini topish zarur, keyin ularning …

2 / 27

o'siqlar ikkilamchi sferik to'lqinlar manbaiga aylanadilar, yorug'lik to'siq orqasidagi soyani egallaydi va bu to'lqinlarning interferentsiyasi to'siqlar orqasidagi jadallik taqsimoti manzarasini belgilaydi. 9 frenel sohalari s to'lqin sirtini halqali sohalarga ajratamiz. halqalarning o'lchamlari halqalar chegarasidan m nuqtagacha bo'lgan masofa yarim to'lqin uzunligiga farq qilish shartini qanoatlantishi kerak. 10 m – sohaning tashqi chegarasidan m nuqtagacha bo'lgan masofa 1-, 2-, ... m – sohalardagi tebranishlar amplitudalari natijaviy tebranish amplitudasi m - frenel sohasidagi tebranish amplitudasi shu sohaga yondoshgan sohadagi tebranishlar amplitudalarining arifmetik yig'indisiga teng m nuqtadagi tebranishning natijaviy amplitudasi 11 barcha frenel sohalarining yuzasi m - frenel sohasining tashqi chegarasi radiusi to'lqin frontining yo'liga dumaloq teshikli ekran joylashtiramiz. dumaloq teshikli ekran faqat frenelning birinchi sohasini ochganda m nuqtadagi jadallik, to'lqin sirtidagi sohalar to'la ochilgandagiga nisbatan4 marta katta bo'ladi. ikkinchi soha ochilishi boshlanishi bilan m nuqtadagi jadallik to'la ochilgandagiga nisbatan kamayaboradi va ikkinchi soha to'la ochilganda deyarli nolga teng bo'ladi. 12 yig'iladigan nurlar …

3 / 27

markazida takrorlanadigan yorug' va qorong'i halkalar ko'rinishga ega bo'ladi. * m— butun bo'lganda, markaziy halqa qorong'i bo'ladi, m – toq bo'lsa, yorug' bo'ladi. 14 dumaloi diskdagi frenel difraktsiyasi e ekranning v nuqtasidagi yorug'likning amplitudasi quyidagicha bo'ladi v nuqtada doimo, birinchi ochilgan frenel sohasi yarmining ta'siriga tegishli interferentsiya maksimumi kuzatiladi. markaziy maksimum atrofida kontsentrik yorug' va qorong'i halqalar kuzatiladi. 15 cheksiz uzun teshikdagi fraugofer difraktsiyasi. frenel sohalari soni juft bo'lganda frenel sohalari soni toq bo'lganda difraktsiya maksimumi kuzatilishi sharti difraktsiya maksimumini kuzatish sharti difraktsiyaviy spektr 16 tirqish oq nur bilan yoritilganda markaziy maksimum oq yo'lko'rinishda kuzatiladi. yondoshgan maksimumlar rangbarang bo'lib, difraktsiya manzarasi markazida binafsha rangida bo'ladi. amplituda maksimal bo'ladigan yo'nalishlar amplituda nolga teng bo'ladigan yo'nalishlar difraktsiya natijasida ekranda olinadigan jadalliklar taqsimoti difraktsiyaviy spektr deb taladi. 17 difraktsiyaviy panjarada fraungofer difraktsiyasi. bir o'lchamli difraktsiyaviy panjara — bir tekislikda yotgan va bir xil qalinlikdagi tiniq bo'lmagan oraliklar bilan bo'lingan, teng qalinlikli parallel tirqishlardir. …

4 / 27

xosil qiladigan asosiy maksimumlar soni qo'shimcha minimumlar kuzatiladigan shart 20 21 interferentsiya manzarasini tirqishlar orasidagi masofaga bog'liq o'zgarishi 22 kristall panjaradagi difraktsiya. uch o'lchovli, panjara doimiysiga ega bo'lgan kristallar rentgen nurlanishi difraktsiyasini kuzatish uchun qo'llaniladi -sirpanish burchagi jadallik maksimumlari atomlar tekisligidan aks etgan, bir xil fazada bo'lgan barcha to'lqinlar yo'nalishida kuzatiladi - vulf-bregg ifodasi. 23 difraktsiyaviy panjaraning aniqlash kuchi difraktsiyaviy panjaraning aniqlash kuchi deb o'lchovsiz kattalikka aytiladi. bu kattalik ikkita yonma-yon turgan spektral chiziqlarni alohida aniqlash imkoniyatini ko'rsatadi a) – ikkita chiziq alohida chiziqlar deb tasavvur qilinadi b) – ikkita chiziq bitta deb tasavvur qilinadi 24 difraktsiyaviy panjaraning aniqlash kuchi agarda, bitta maksimum markazi, ikkinchisining markazidan taxminan d, eng kichik to'lqin uzunligi masofasida joylashsa, bu holda spektral chiziqlar alohida aniqlangan hisoblanadilar. difraktsiyaviy panjara uchun aniqlash kuchi r = mn ga tengdir. bu erda n tirqishlar soni, m – maksimum kuzatilish tartibi. 25 foydalanilgan adabiyotlar savelev i. v. kurs fiziki. m.: …

5 / 27

uz- tatu talabalari uchun fizikadan masofaviy ta'lim tizimi yenka.com http://phet.colorado.edu/ http://www.falstad.com/mathphysics.html http://www.quantumatomica.co.uk/download.htm http://school-collection.edu.ru 27 image1.png image2.jpeg image3.png image4.png image5.jpeg image6.png image7.png image8.gif image10.png image11.png image12.png image9.wmf image13.png image20.wmf image21.wmf image22.wmf image23.wmf image24.wmf image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image19.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.wmf image30.wmf image31.wmf image32.wmf image34.png image33.wmf image35.wmf image36.png image39.png image37.wmf image38.wmf image40.wmf image41.wmf image42.jpeg image43.png image44.wmf image45.wmf image46.wmf image47.wmf image48.wmf image49.wmf image52.png image50.wmf image51.wmf image53.png image54.png image58.png image55.wmf image56.wmf image57.wmf image60.png image59.wmf image61.wmf l 0 p 1 p 2 p 3 p a b 2 l + b 2 2 l + b 2 3 l + b m s 2 l m b b m + = m a a a ,.... , 2 1 m a a a a > > > ... 3 2 1 .... 4 3 2 1 + - + - = a a a a a 2 1 1 + - …
