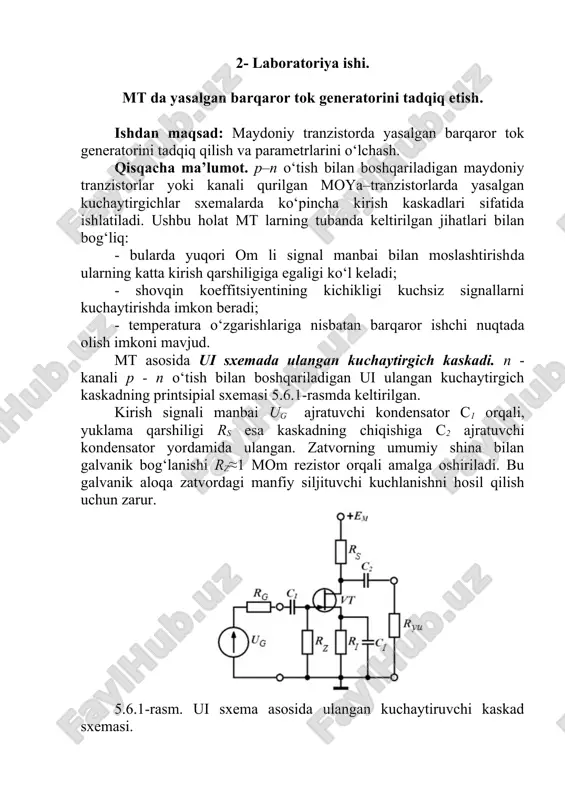

2- laboratoriya ishi. mt da yasalgan barqaror tok generatorini tadqiq etish. ishdan maqsad: maydoniy tranzistorda yasalgan barqaror tok generatorini tadqiq qilish va parametrlarini o‘lchash. qisqacha ma’lumot. p–n o‘tish bilan boshqariladigan maydoniy tranzistorlar yoki kanali qurilgan moya–tranzistorlarda yasalgan kuchaytirgichlar sxemalarda ko‘pincha kirish kaskadlari sifatida ishlatiladi. ushbu holat mt larning tubanda keltirilgan jihatlari bilan bog‘liq: - bularda yuqori om li signal manbai bilan moslashtirishda ularning katta kirish qarshiligiga egaligi ko‘l keladi; - shovqin koeffitsiyentining kichikligi kuchsiz signallarni kuchaytirishda imkon beradi; - temperatura o‘zgarishlariga nisbatan barqaror ishchi nuqtada olish imkoni mavjud. mt asosida ui sxemada ulangan kuchaytirgich kaskadi. n - kanali p - n o‘tish bilan boshqariladigan ui ulangan kuchaytirgich kaskadning printsipial sxemasi 5.6.1-rasmda keltirilgan. kirish signali manbai ug ajratuvchi kondensator c1 orqali, yuklama qarshiligi rs esa kaskadning chiqishiga c2 ajratuvchi kondensator yordamida ulangan. zatvorning umumiy shina bilan galvanik bog‘lanishi rz≈1 mom rezistor orqali amalga oshiriladi. bu galvanik aloqa zatvordagi manfiy siljituvchi kuchlanishni …

2 / 4

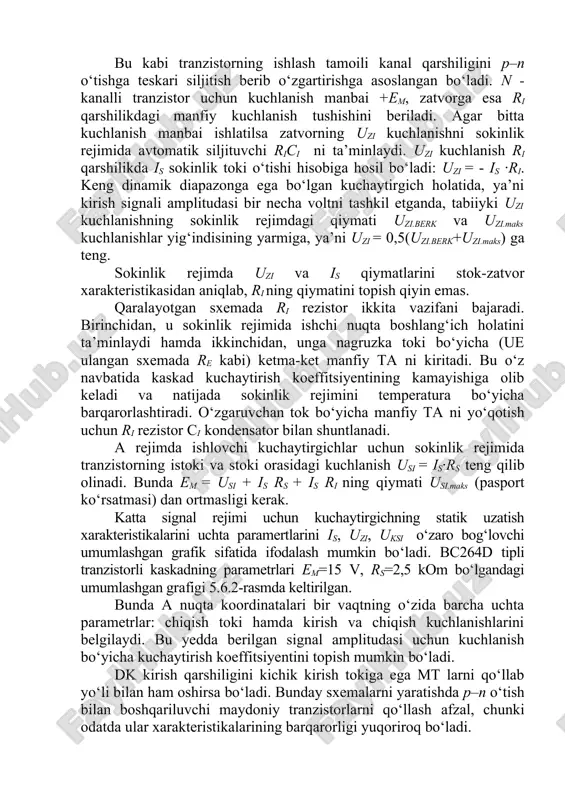

va uzi.maks kuchlanishlar yig‘indisining yarmiga, ya’ni uzi = 0,5(uzi.berk+uzi.maks) ga teng. sokinlik rejimda uzi va is qiymatlarini stok-zatvor xarakteristikasidan aniqlab, ri ning qiymatini topish qiyin emas. qaralayotgan sxemada ri rezistor ikkita vazifani bajaradi. birinchidan, u sokinlik rejimida ishchi nuqta boshlang‘ich holatini ta’minlaydi hamda ikkinchidan, unga nagruzka toki bo‘yicha (ue ulangan sxemada re kabi) ketma-ket manfiy ta ni kiritadi. bu o‘z navbatida kaskad kuchaytirish koeffitsiyentining kamayishiga olib keladi va natijada sokinlik rejimini temperatura bo‘yicha barqarorlashtiradi. o‘zgaruvchan tok bo‘yicha manfiy ta ni yo‘qotish uchun ri rezistor ci kondensator bilan shuntlanadi. a rejimda ishlovchi kuchaytirgichlar uchun sokinlik rejimida tranzistorning istoki va stoki orasidagi kuchlanish usi = is·rs teng qilib olinadi. bunda em = usi + is rs + is ri ning qiymati usi.maks (pasport ko‘rsatmasi) dan ortmasligi kerak. katta signal rejimi uchun kuchaytirgichning statik uzatish xarakteristikalarini uchta paramertlarini is, uzi, uksi o‘zaro bog‘lovchi umumlashgan grafik sifatida ifodalash mumkin bo‘ladi. bc264d tipli tranzistorli kaskadning …

3 / 4

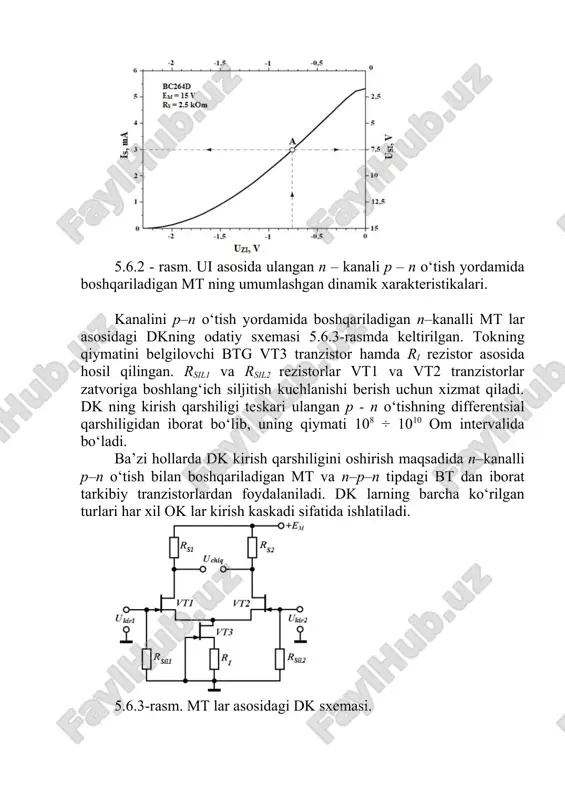

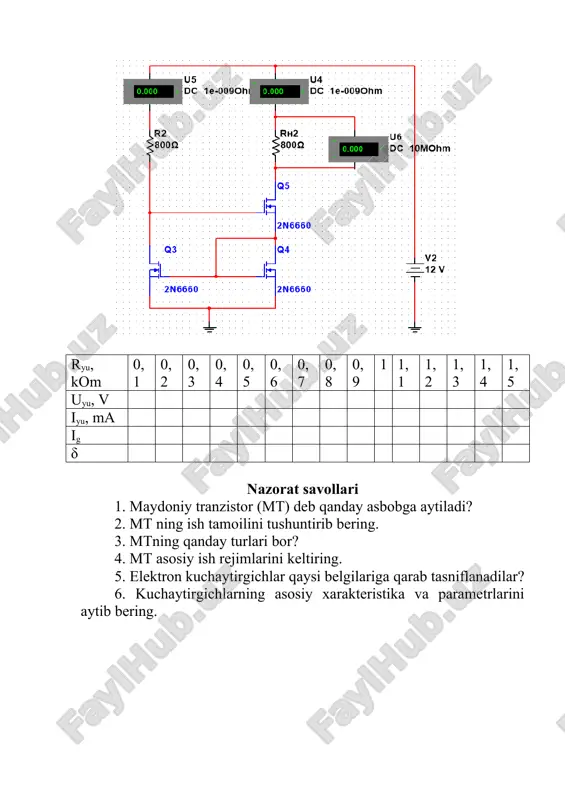

agi dkning odatiy sxemasi 5.6.3-rasmda keltirilgan. tokning qiymatini belgilovchi btg vt3 tranzistor hamda ri rezistor asosida hosil qilingan. rsil1 va rsil2 rezistorlar vt1 va vt2 tranzistorlar zatvoriga boshlang‘ich siljitish kuchlanishi berish uchun xizmat qiladi. dk ning kirish qarshiligi teskari ulangan p - n o‘tishning differentsial qarshiligidan iborat bo‘lib, uning qiymati 108 ÷ 1010 om intervalida bo‘ladi. ba’zi hollarda dk kirish qarshiligini oshirish maqsadida n–kanalli p–n o‘tish bilan boshqariladigan mt va n–p–n tipdagi bt dan iborat tarkibiy tranzistorlardan foydalaniladi. dk larning barcha ko‘rilgan turlari har xil ok lar kirish kaskadi sifatida ishlatiladi. 5.6.3-rasm. mt lar asosidagi dk sxemasi. ryu, kom 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 uyu, v iyu, ma ig δ nazorat savollari 1. maydoniy tranzistor (mt) deb qanday asbobga aytiladi? 2. mt ning ish tamoilini tushuntirib bering. 3. mtning qanday turlari bor? 4. mt asosiy ish rejimlarini keltiring. 5. elektron …

4 / 4
