1 / 19

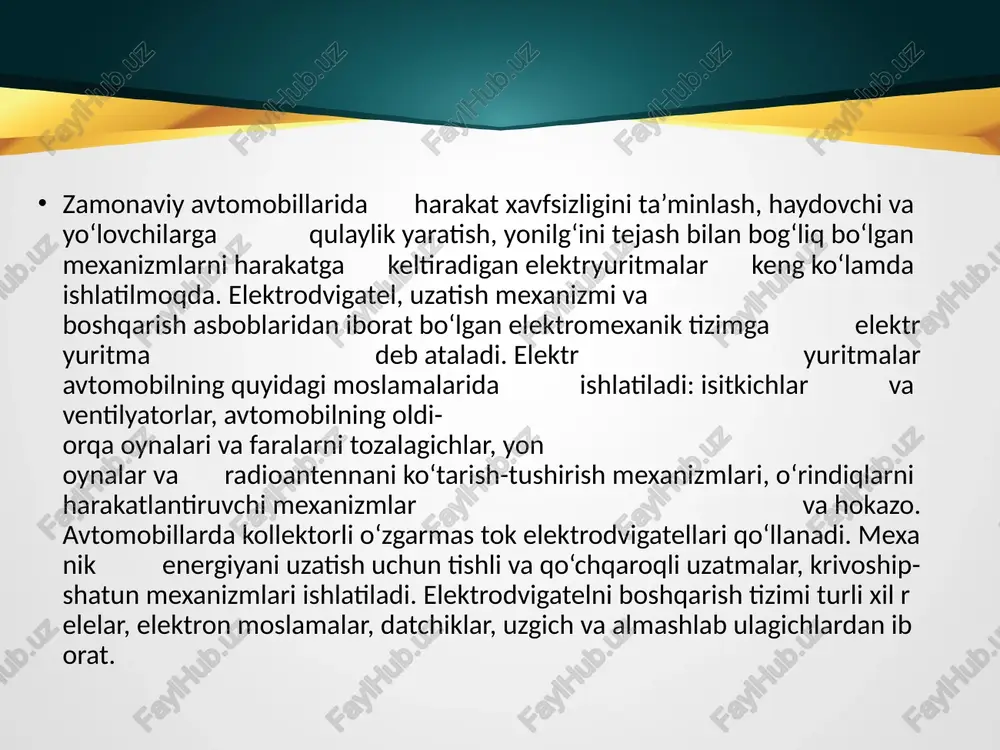

yordamchi elektr jihozlari yordamchi elektr jihozlari reja zamonaviy avtomobillarida harakat xavfsizligini ta’minlash avtomobillarning elektryuritmalari elektr tovush signallarining zamonaviy avtomobillarida harakat xavfsizligini ta’minlash, haydovchi va yo‘lovchilarga qulaylik yaratish, yonilg‘ini tejash bilan bog‘liq bo‘lgan mexanizmlarni harakatga keltiradigan elektryuritmalar keng ko‘lamda ishlatilmoqda. elektrodvigatel, uzatish mexanizmi va boshqarish asboblaridan iborat bo‘lgan elektromexanik tizimga elektr yuritma deb ataladi. elektr yuritmalar avtomobilning quyidagi moslamalarida ishlatiladi: isitkichlar va ventilyatorlar, avtomobilning oldi-orqa oynalari va faralarni tozalagichlar, yon oynalar va radioantennani ko‘tarish-tushirish mexanizmlari, o‘rindiqlarni harakatlantiruvchi mexanizmlar va hokazo. avtomobillarda kollektorli o‘zgarmas tok elektrodvigatellari qo‘llanadi. mexanik energiyani uzatish uchun tishli va qo‘chqaroqli uzatmalar, krivoship-shatun mexanizmlari ishlatiladi. elektrodvigatelni boshqarish tizimi turli xil relelar, elektron moslamalar, datchiklar, uzgich va almashlab ulagichlardan iborat. elektrodvigatel, mexanik energiyani uzatish moslamasi, bajaruvchi mexanizm va boshqarish sxemasining elementlari konstruktiv jihatidan bitta umumiy qurilmaga birlashtirilgan bo‘lishi mumkin. masalan, elektrodvigatel oynatozalagich reduktoribilan birikib motoreduktorni hosil qiladi. elektr oynatozalagich va oynayuvgichlar ham elektrodvigatel va bajaruvchi mexanizmning birikishidan hosil bo‘lgan moslamalardir. …

2 / 19

shga tushirish momenti katta bo‘lishini talab qilinadigan mexanizmlarda (oynako‘targich, antenani chiqarib-tushirish moslamalari), paralel va aralash uyg‘otish tizimli elektro-dvigatellar esa, tavsifnomasi barqaror va aylanish chastotasi yuklama ortish bilan o‘zgarmaydigan mexanizmlarda (oyna-fara tozalagichlar va hokazo) ishlatiladi. reversiv elektrodviga-tellarning ikkitadan uyg‘otish chulg‘ami bo‘lib, ular zanjirga galma-gal ulanadi. hozirgi zamon avtomobillarida elektromagnitli uyg‘otish tizimili elektrodvigatellar o‘rniga doimiy magnitlar ta’sirida uyg‘otiladigan elektrodvigatellar o‘rnatilmoqda. elektrodvigatelning uyg‘otish tizi-mida doimiy magnit ishlatilishi, uning texnik-iqtisodiy ko‘rsatkichlarini sezilarli darajada yaxshilash, xususan massasi va o‘lchamlarini kamaytirish, foydali ish koefitsientini 1,5 baravar oshirish imkonini beradi. elektrodvigatelda ichki ulanishlarning soddaligi, ularning ishonchliligini oshiradi. bundan tashqari mustaqil uyg‘otish tizimi barcha doimiy magnitli elektrodvigatellar reversiv bo‘lishini ta’minlaydi. doimiy magnitli elektrodvigatelning tuzi-lishi keltirilgan. doimiy magnitlar 2 qobiq 13 ning ichki sirtiga ikkita yassi po‘lat prujinalar 11 yordamidamahkamlanadi. elektrodvigatel yakori 12 ikkita o‘zi o‘rnashadigan sirg‘anuvchi doimiy magnitli elektrodvigatel: 1 va 7- podshipniklar, 2-doimiy magnit, 3-cho‘tkatutqich, 4-cho‘tka, 5-traversa, 6-kollektor, 8 va 14-qopqoqlar, 9-drossel, 10-mahkamlash plastinasi, 11-magnitni mahkamlash prujinasi, …

3 / 19

k 10 dan o‘tmasdan boradigan i holatga keltiriladi. tozalovchi cho‘tkalar tezligini oshirish uchun almashlab ulagichning kontakt lappagi boshqa holatga keltiriladi (ii holat), bu holda elektrodvigatel uyg‘otish chulg‘amining parallel g‘altagi zanjiriga qarshilik 10 ulanadi. uyg‘otish zanjirida tok kuchining susayishi, uyg‘otish magnit oqimini kamaytiradi, natijada yakor aylanishlar chastotasi ortadi. almashlab ulagich o‘chirilgandan keyin ham (0 holat), plastina 16, kontakt lappak 11 ning kesilgan joyiga o‘rnashguncha elektrodvigatel ishlab turadi. doimiy magnitli elektrodvigatelga ega bo‘lgan sl-136 belgili oynatozalagich elektr yuritmasining sxemasi keltirilgan. bu turdagi oynatozalagichlarning o‘ziga xos tomoni shundan iboratki, ularda tozalovchi cho‘tkalarning kichik va katta tezlikda harakatlanishi bilan birga to‘xtab-to‘xtab harakatlanish rejimida ishlashi ham ko‘zda tutilgan. oynatozalagichni to‘xtab-to‘xtab harakatlanish rejimi almashlab ulagich i ning iii holatga qo‘yilishi bilan amalga oshiriladi. bu holda elektrodvigatelning yakor zanjiriga rele 7 ulanadi. releda qizdiruvchi spiral 8 bo‘lib, u termobimetall plastina 9 ni qizdiradi. bimetall plastina qizishi davomida yuqori tomonga egiladi va kontaktlar 10 ni uzadi. bu, o‘z …

4 / 19

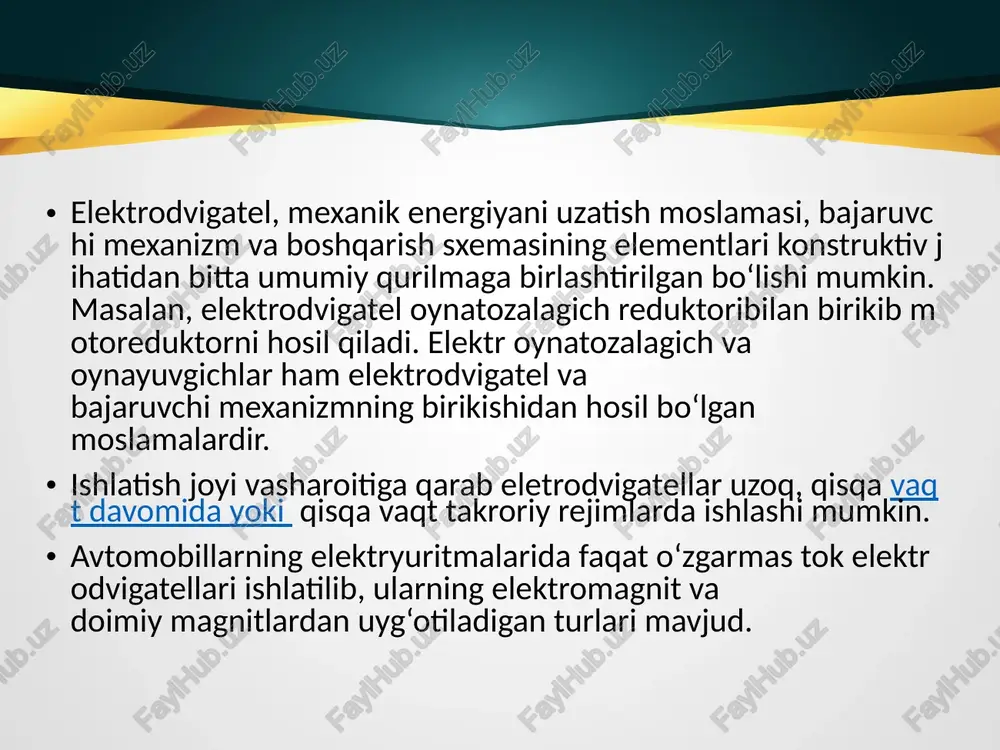

fayli, uning aylanish chastotasi va aylantiruvchi momenti kamayadi. oynatozalagich cho‘tkalarini katta tezlikda harakatlantirish uchun almashlab ulagich i holatga o‘tkaziladi. bunda elektrodvigatel ta’minoti asosiy cho‘tkalar orqali amalga oshiriladi va tok yakorning hamma chulg‘amlaridan o‘tadi. almashlab ulagichning iv holatida tok birdaniga oynatozalagich va oynayuvgich elektrodvigatellarining yakorlari 4 va 2 ga uzatiladi va ular birgalikda ishlaydi. oynatozalagich o‘chirilgandan keyin ham (almashlab ulagichning 0 holati) kulachok 6 aylanib, qo‘zg‘aluvchi kontakt 5 ni uzguncha elektrodvigatel ishlab turadi. kontakt 5 uzilgandan keyin elektrodvigatel to‘xtaydi. elektrodvigatelning tok zanjiri belgilangan daqiqada uzilishi, oynatozalagich cho‘tkalarining dastlabki holatida to‘xtashini ta’minlash bilan bog‘liq. elektrodvigatelning yakor zanjirlarini ortiqcha yuklama va qisqa tutashuv toklaridan xalos qilish uchun termobimetall saqlagich 13 o‘rnatilgan. yomg‘ir tomchilab yoqqanda yoki qor uchqunlab turganda avtomobil old oynasi kam namlanib, oynatozalagich cho‘tkalarini ishqalanishini va ularni yeyilishini kuchaytiradi. ishqalanish kuchining ortishi energiya sarfini oshiradi va yuritma elektrodvigateli qizib ketishi mumkin. oynatozalagichni bir-ikki taktga, qo‘l bilan ishga tushirish noqulay va xavfli, chunki …

5 / 19

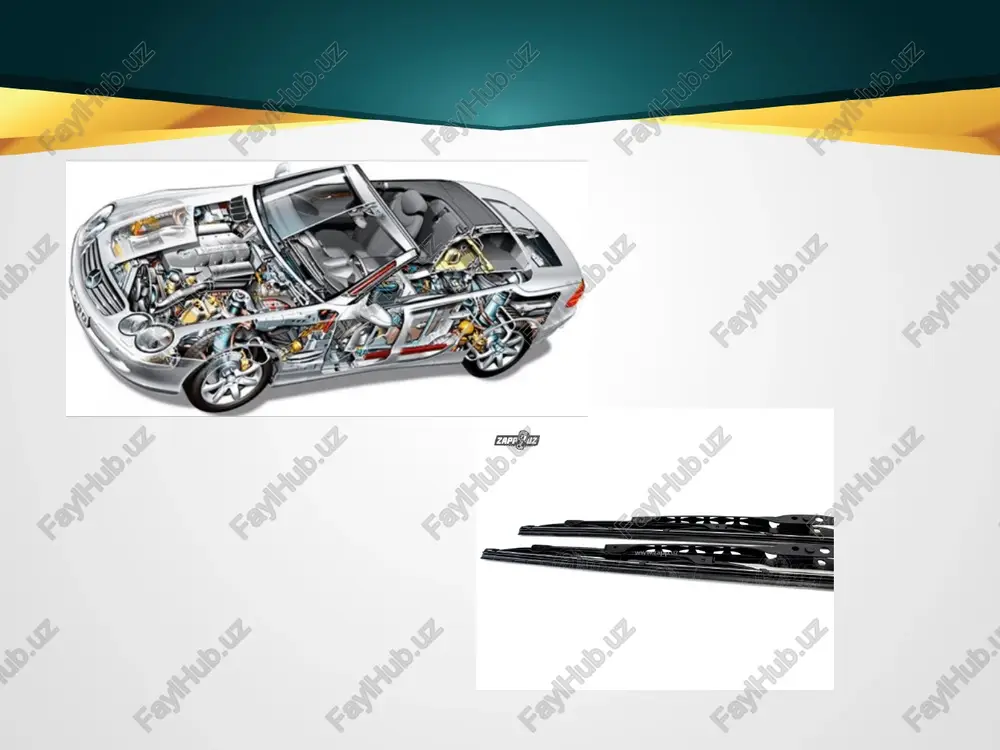

holati to‘g‘risida xabar beradi. shuningdek tovush signallari «avtomobil qo‘riqchisi» tizimidaham ishlatiladi. avtomobillarda asosan elektr va pnevmatik tovush signallari ishlatiladi. elektr tovush signallarining ohangli va shovqinli turlari mavjud. ohangli tovush signallari karnayli shovqinli signallar esa disk rezonatorli qilib ishlangan. ko‘pchilik avtomobillarga ikkita tovush signali o‘rnatilib, biri past ohangli bo‘lsa, ikkinchisi baland ohangli bo‘ladi. yuqori klassli yengil avtomobillarda uchta tovush signali bo‘lib, ularning biri past ohangli, ikkitasi baland ohangli bo‘ladi. bu signallar to‘plami hamohang qilib bir-biriga moslanadi va baravariga sadolanadi. elektr tovush signali qoliplangan po‘lat korpus 1 ga mahkamlangan o‘zak 4,qo‘zg‘almas kontakt plastinasi 3, qo‘zg‘aluvchi kontakt o‘rnatilgan prujinasimon plastina 7 lardan iborat. korpus 1 va rezonator 12 orasiga legirlangan va toblangan po‘latdan tayyorlangan membrana11 qistirib qo‘yilgan. membranaga shtift 5 o‘rnashtirilgan yakor 10 mahkamlangan. elektromagnit chulg‘ami 9 uzgich kontaktlar 6 ga ketma-ket ulangan. kontaktlar orasidagi tirqish gaykalar 2 bilan rostlanadi. kontaktlar orasida hosil bo‘ladigan uchqun kuchini pasaytirish uchun ularga parallel ravishdarezistor 5 (ba’zi …
