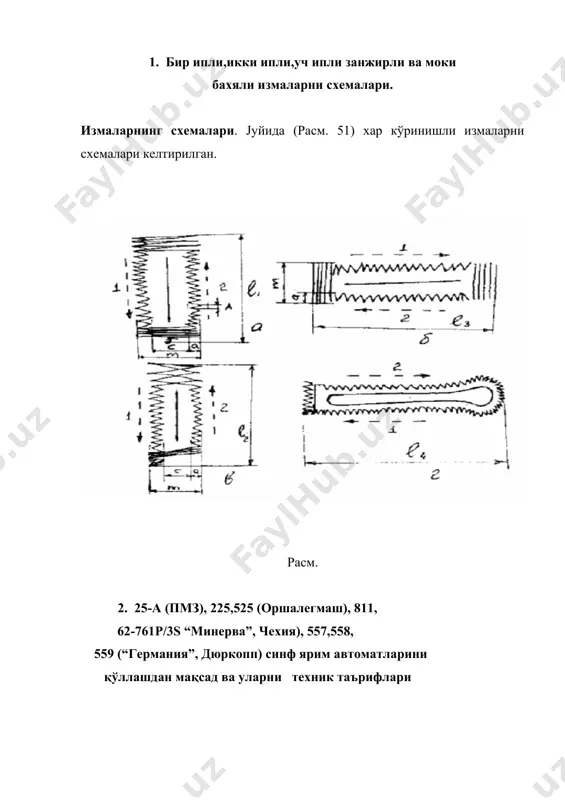

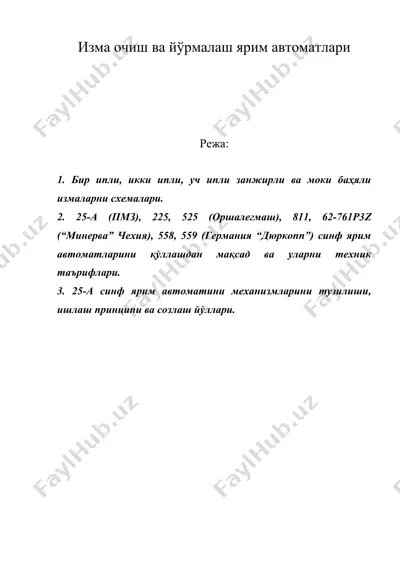

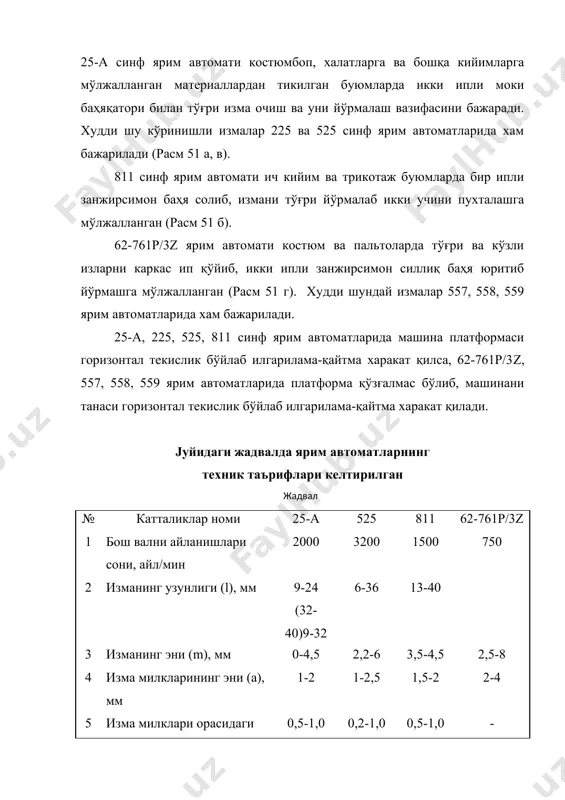

1403338366_44625.doc изма очиш ва йўрмалаш ярим автоматлари режа: 1. бир ипли, икки ипли, уч ипли занжирли ва моки баҳяли измаларни схемалари. 2. 25-а (пмз), 225, 525 (оршалегмаш), 811, 62-761р3z (“минерва” чехия), 558, 559 (германия “дюркопп”) синф ярим автоматларини қўллашдан мақсад ва уларни техник таърифлари. 3. 25-а синф ярим автоматини механизмларини тузилиши, ишлаш принципи ва созлаш йўллари. 1. бир ипли,икки ипли,уч ипли занжирли ва моки бахяли измаларни схемалари. измаларнинг схемалари. јуйида (расм. 51) хар кўринишли измаларни схемалари келтирилган. расм. 2. 25-а (пмз), 225,525 (оршалегмаш), 811, 62-761р/3s “минерва”, чехия), 557,558, 559 (“германия”, дюркопп) синф ярим автоматларини қўллашдан мақсад ва уларни техник таърифлари 25-а синф ярим автомати костюмбоп, халатларга ва бошқа кийимларга мўлжалланган материаллардан тикилган буюмларда икки ипли моки баҳяқатори билан тўғри изма очиш ва уни йўрмалаш вазифасини бажаради. худди шу кўринишли измалар 225 ва 525 синф ярим автоматларида хам бажарилади (расм 51 а, в). 811 синф ярим автомати ич кийим ва трикотаж …

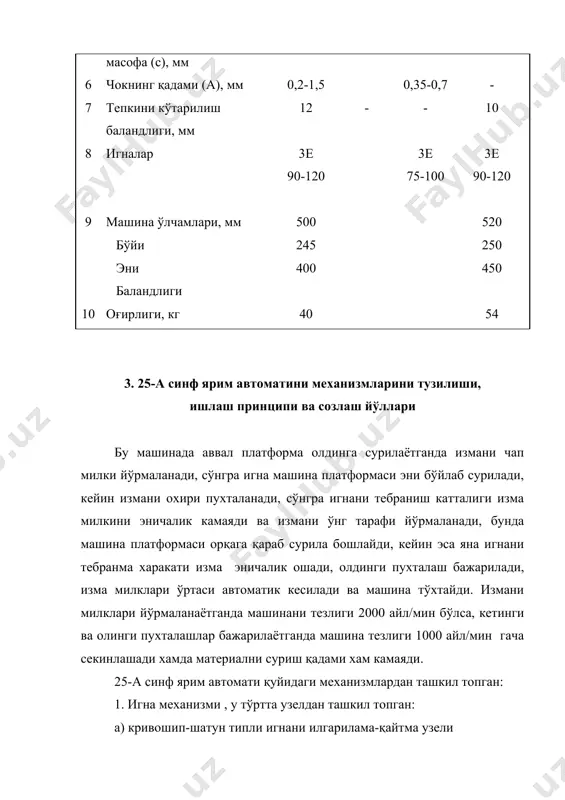

эни (a), мм 1-2 1-2,5 1,5-2 2-4 5 изма милклари орасидаги масофа (с), мм 0,5-1,0 0,2-1,0 0,5-1,0 - 6 чокнинг қадами (а), мм 0,2-1,5 0,35-0,7 - 7 тепкини кўтарилиш баландлиги, мм 12 - - 10 8 игналар 3е 90-120 3е 75-100 3е 90-120 9 машина ўлчамлари, мм бўйи эни баландлиги 500 245 400 520 250 450 10 оғирлиги, кг 40 54 3. 25-а синф ярим автоматини механизмларини тузилиши, ишлаш принципи ва созлаш йўллари бу машинада аввал платформа олдинга сурилаётганда измани чап милки йўрмаланади, сўнгра игна машина платформаси эни бўйлаб сурилади, кейин измани охири пухталанади, сўнгра игнани тебраниш катталиги изма милкини эничалик камаяди ва измани ўнг тарафи йўрмаланади, бунда машина платформаси орқага қараб сурила бошлайди, кейин эса яна игнани тебранма харакати изма эничалик ошади, олдинги пухталаш бажарилади, изма милклари ўртаси автоматик кесилади ва машина тўхтайди. измани милклари йўрмаланаётганда машинани тезлиги 2000 айл/мин бўлса, кетинги ва олинги пухталашлар бажарилаётганда машина тезлиги 1000 …

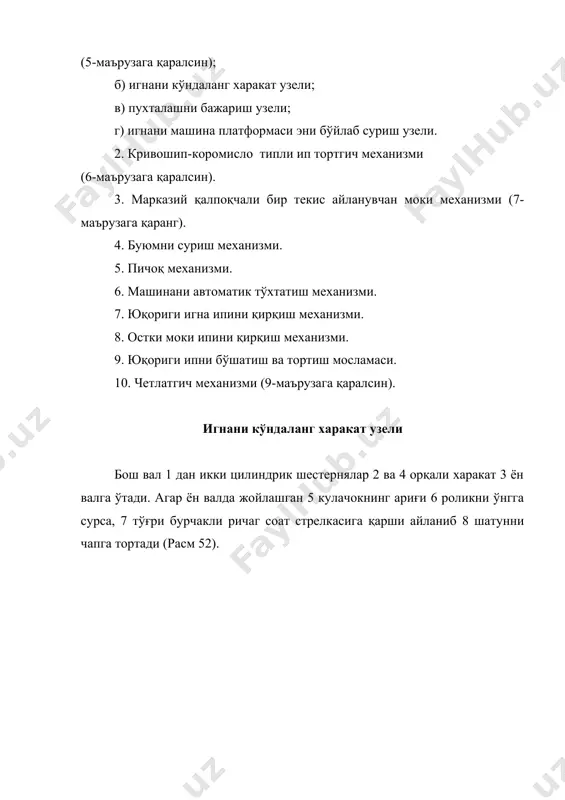

соат стрелкасига қарши айланиб 8 шатунни чапга тортади (расм 52). расм. шатун эса ўз навбатида 9 тортгич ва 10 бўғин ёрдамида 11 игна ромини 12 винт ва 13 бармоқ ўртасида соат стрелкасига қарши тарафга буради. шунда 16 игна ишчидан (ишчи машинани олд тарафида ўтиради) ўнг тарафга сурилади. аксинча, 5 кулачокнинг ариқчаси таъсирида 7 тўғри бурчакли ричаг соат стрелкаси бўйлаб бурилса 16 игна ишчидан чап тарафга сурилади. созланишлар: 1. игна юритгични вертикал бўйлаб холати 15 винтни бўшатилиб, 14 игна юритгични 11 игна роми ичида юқорига ёки пастга суриш билан ўзгартирилади (5-маърузага қаралсин). 2. очилаётган ва йўрмаланаётган изманинг уни ўртасини кесувчи пичоққа нисбатан холати 9 тортгични узунлигини ўзгартириш билан ростланади. бунинг учун 10 бирлаштирувчи бўғинни винтлари бўшатилиб, 9 тортгич ишчи тарафга ёки ундан қарама-қарши томонга сурилади, сўнгра винтлар махкамланади. 3. изма милки энини катталиги 33 винтни буралиб созланади. агар у бураб киргазилса 30 ричагни юқориги қисми 19 шарнирни чапга суради, 18 бирлаштирувчи …

2. пухталашдаги чоклар сони буюмни суриш тезлиги ва 28 кулачокларни узунлигига боғлиқ. 3. пухталашдаги игнани қадами катталиги, 32 винтни бураб киргазиш ёки чиқариш билан ростланади. буриб киргазилса, 30 ричаг соат стрелкаси бўйича бурилиб 29 ролик 28 кулачокдан узоқлашади, пухталашдаги игна қадами камаяди. игнани машина платформаси эни бўйлаб суриш узели бу узел измани чап милкини йўрмалангандан сўнг уни ўнг милкини йўрмалашга ўтишни, игна ромини ўз холига қайтишини, шунингдек охирги пухталашни бажариб бўлаётганда игнани измани ўртасига ўтказиш хамда дастлабки холга қайтишини таъминлайди. игнани машина платформасига нисбатан суриш катталиги изма милклари орасидаги масофани белгилайди ( расм. 52 ). игнани измани чап милкини йўрмалаб, ўнг милкини йўрмалашга ўтишида 11 игна ромини соат стрелкасига қарши томон буриш керак. бу хол қуйидагича юз беради. машина измани чап милкини йўрмалаб ва орқа пухталаш бажарилиб бўлгач 27 вертикал валдаги 25 дискни цилиндрик қисми тугайди, натижада 35 пружина 22 ричагни соат стрелкасига қарши тарафга буради, токи 22 ричаг 36 …

ўрмалаш бошланади, 24 ролик “к” чуқурчадан 25 дискни r1 радиусли қисмига кўтарилади ва 11 игна ромини соат стрелкаси бўйлаб буриб измани чап милкини йўрмалаш холатига ўтказади. буюмни суриш механизми ён вал 3 да жойлашган 5 кулачокни ариқчаси 38 роликни ўнгга сурса у соат стрелкаси бўйича 39 ричагни буради, 40 буғин юқорига тортилади, изма милкини зичлигини таъминловчи 41 ричаг 42 ўқ атрофида соат стрелкаси томон бурилади. натижада уни ўнг ариқчасидаги 43 ролик 44 шатунни орқага тортади, 46 дискни айлантирувчи 45 ричаг 48 ва 49 пружиналашган поналарни 47 чиқиқлар билан 27 валга яқин қисмида сиқиб қолади, бунда 48 ва 49 поналарни айрисимон қисмлари 46 дискни белбоғига сиқиб, уни ўзлари билан соат стрелкаси бўйича маълум бурчакка бурадилар (расм 53). расм. бунда 46 дискни юқори қисмидаги 50 ариқчани ичидаги 51 ролик ишчи тарафга сурилади ва 52 ричагни ўқи атрофида соат стрелкаси тарафга буриб у билан қўзгалувчан бирлашган 55 платформани олдинга бир чок қадами масофасига …
