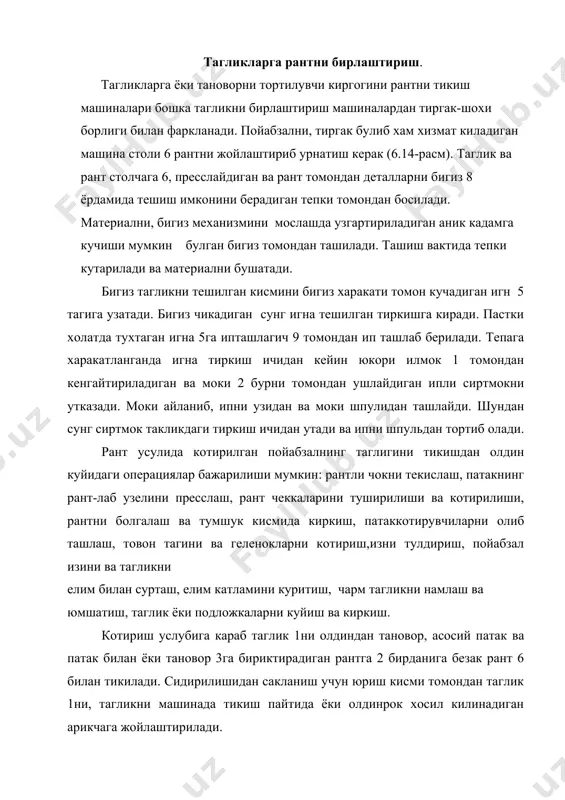

1403345447_44900.doc тагликларга рант тикиш машиналари режа: 1. тагликни рантга бирлаштириш. 2.тагликларни тикиш учун спр машинаси, тавсифи, тузилиши, машинани созлаш. 3.машина ишидаги носозликлар ва уларни пайдо булиш сабаблари. тагликларга рантни бирлаштириш. тагликларга ёки тановорни тортилувчи киргогини рантни тикиш машиналари бошка тагликни бирлаштириш машиналардан тиргак-шохи борлиги билан фаркланади. пойабзални, тиргак булиб хам хизмат киладиган машина столи 6 рантни жойлаштириб урнатиш керак (6.14-расм). таглик ва рант столчага 6, пресслайдиган ва рант томондан деталларни бигиз 8 ёрдамида тешиш имконини берадиган тепки томондан босилади. материални, бигиз механизмини мослашда узгартириладиган аник кадамга кучиши мумкин булган бигиз томондан ташилади. ташиш вактида тепки кутарилади ва материални бушатади. бигиз тагликни тешилган кисмини бигиз харакати томон кучадиган игн 5 тагига узатади. бигиз чикадиган сунг игна тешилган тиркишга киради. пастки холатда тухтаган игна 5га ипташлагич 9 томондан ип ташлаб берилади. тепага харакатланганда игна тиркиш ичидан кейин юкори илмок 1 томондан кенгайтириладиган ва моки 2 бурни томондан ушлайдиган ипли сиртмокни утказади. моки …

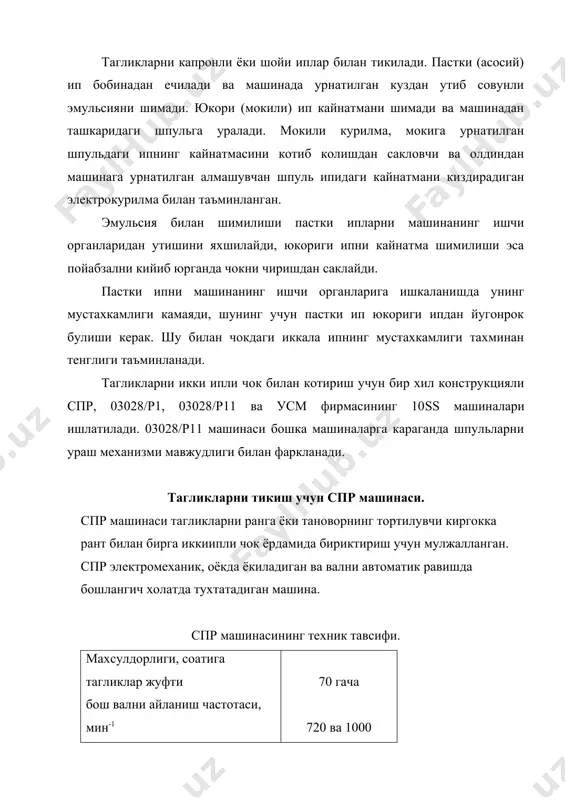

ндан таглик 1ни, тагликни машинада тикиш пайтида ёки олдинрок хосил килинадиган арикчага жойлаштирилади. тагликларни капронли ёки шойи иплар билан тикилади. пастки (асосий) ип бобинадан ечилади ва машинада урнатилган куздан утиб совунли эмульсияни шимади. юкори (мокили) ип кайнатмани шимади ва машинадан ташкаридаги шпульга уралади. мокили курилма, мокига урнатилган шпульдаги ипнинг кайнатмасини котиб колишдан сакловчи ва олдиндан машинага урнатилган алмашувчан шпуль ипидаги кайнатмани киздирадиган электрокурилма билан таъминланган. эмульсия билан шимилиши пастки ипларни машинанинг ишчи органларидан утишини яхшилайди, юкориги ипни кайнатма шимилиши эса пойабзални кийиб юрганда чокни чиришдан саклайди. пастки ипни машинанинг ишчи органларига ишкаланишда унинг мустахкамлиги камаяди, шунинг учун пастки ип юкориги ипдан йугонрок булиши керак. шу билан чокдаги иккала ипнинг мустахкамлиги тахминан тенглиги таъминланади. тагликларни икки ипли чок билан котириш учун бир хил конструкцияли спр, 03028/р1, 03028/р11 ва усм фирмасининг 10ss машиналари ишлатилади. 03028/р11 машинаси бошка машиналарга караганда шпульларни ураш механизми мавжудлиги билан фаркланади. тагликларни тикиш учун спр машинаси. спр машинаси …

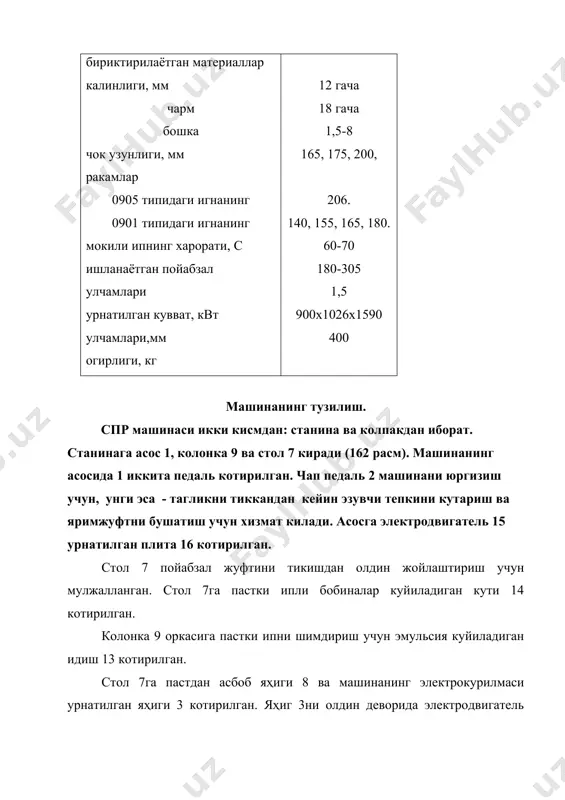

ка 9 ва стол 7 киради (162 расм). машинанинг асосида 1 иккита педаль котирилган. чап педаль 2 машинани юргизиш учун, унги эса - тагликни тиккандан кейин эзувчи тепкини кутариш ва яримжуфтни бушатиш учун хизмат килади. асосга электродвигатель 15 урнатилган плита 16 котирилган. стол 7 пойабзал жуфтини тикишдан олдин жойлаштириш учун мулжалланган. стол 7га пастки ипли бобиналар куйиладиган кути 14 котирилган. колонка 9 оркасига пастки ипни шимдириш учун эмульсия куйиладиган идиш 13 котирилган. стол 7га пастдан асбоб яҳиги 8 ва машинанинг электрокурилмаси урнатилган яҳиги 3 котирилган. яҳиг 3ни олдин деворида электродвигатель 15ни, мокили курилманинг электроиситгичини ва махаллий ёритгични ёкиб-учирадиган учта учиргич мавжуд. каллакда пустлок 5 билан беркитилган хамма ишчи механизмлар жойлашган. плитада 12 кулокча урнатилган машинанинг бош вали айланадиган учта таянч урнатилган. механизмларни мослаш учун кулокчалардан бирининг ташки цилиндрсимон юзасида шкала бор. бош вални керакли холатга маховикни 6 кулда айлантириб урнатилади. шкала 100 булимга эга. бошлангич холатда курсаткич рупарасида 0 булими …

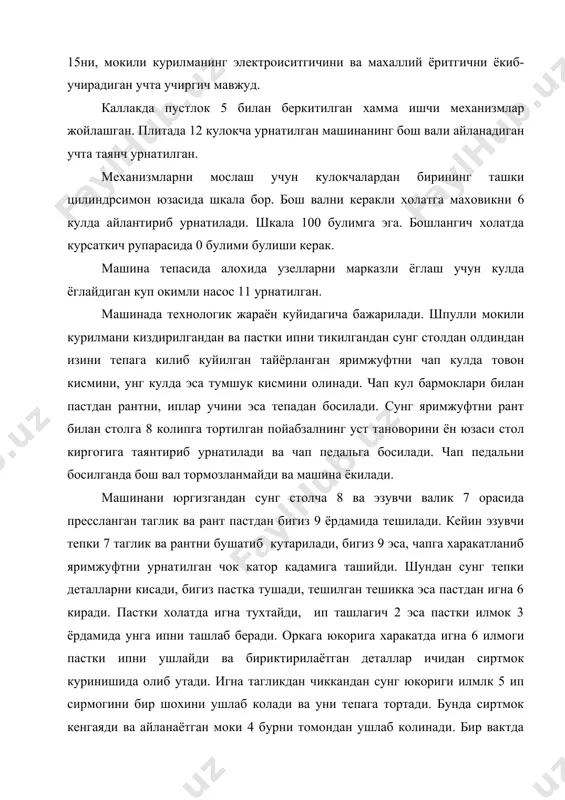

урнатилган чок катор кадамига ташийди. шундан сунг тепки деталларни кисади, бигиз пастка тушади, тешилган тешикка эса пастдан игна 6 киради. пастки холатда игна тухтайди, ип ташлагич 2 эса пастки илмок 3 ёрдамида унга ипни ташлаб беради. оркага юкорига харакатда игна 6 илмоги пастки ипни ушлайди ва бириктирилаётган деталлар ичидан сиртмок куринишида олиб утади. игна тагликдан чиккандан сунг юкориги илмлк 5 ип сирмогини бир шохини ушлаб колади ва уни тепага тортади. бунда сиртмок кенгаяди ва айланаётган моки 4 бурни томондан ушлаб колинади. бир вактда игна бир оз тушади, ипни узининг илмогидан ташлаб бошлангич холатгакутарилади. шу пайтда моки пастки ип сиртмогини юкори ипли шпуль атрофида чалиштириб айлантиради. кейин чок роликлар 1 ёрдамида тортилади. тортишдан олдин пастки ип орка тухтагич ёрдамида кисилади, бу тортиш пайтида ипни бобинадан бушаб кетишига йул куймайди. тортишдан кейин орка тухтагич 11 пастки ипни бушатади, олдинги тухтагич 12 эса уни кисади. бундан вилка 10 тушиб кейинги чок учун бобинадан …

. бигиз механизми. бигиз 1 бириктирилаётган деталларни тешиш ва ярим жуфтни бахя каторнинг кадамига ташиш учун мулжалланган. машина ишлаганда бигиз юкорига-пастка тебранма ва чапга-унга илгариланма-кайтма харакат бажаради. бу харакатларни кетма-кетлиги курсатилган. ав участкасида бигиз ёй буйича тепага харакатланиб бириктирилаётган деталларни тешади. вс участкасида у махсулотни чок кадамига ташиб чапга кучади. сд участкасида бигиз тушиб, бириктирилаётган деталлардан чикада ва да участкасида тушишни давом этиб бошлангич холат а гачачапга харакатланади. бу харакатларни бигизга иккита кинематик занжир оркали узатилади. бигиз 1 винт 19 ёрдамда, бармок 18да котирилган бигизташувчи 2да котирилган. фазовий шарли шарнир ёрдамида балдок 3 бигизташувчи ва кузгалмас укда тебранувчи ричаг 4 билан бириктирилган. ричаг 4 нинг урта кисми каллаги бош валнинг унг кривошипига кийдирилган шатун 5га шарнирли бирлаштирилган. кривошип бигизга 1, ползун 16 тиркишига урнатилган бармок 18 уки атрофида тебранма харакат узатади. бигиз 1 унгга ва чапга харакатни уйигида ролик 7 жойлашган, иккиелкали ричаг 8нинг орка чеккасида эгри чизикли уйик бор. …
