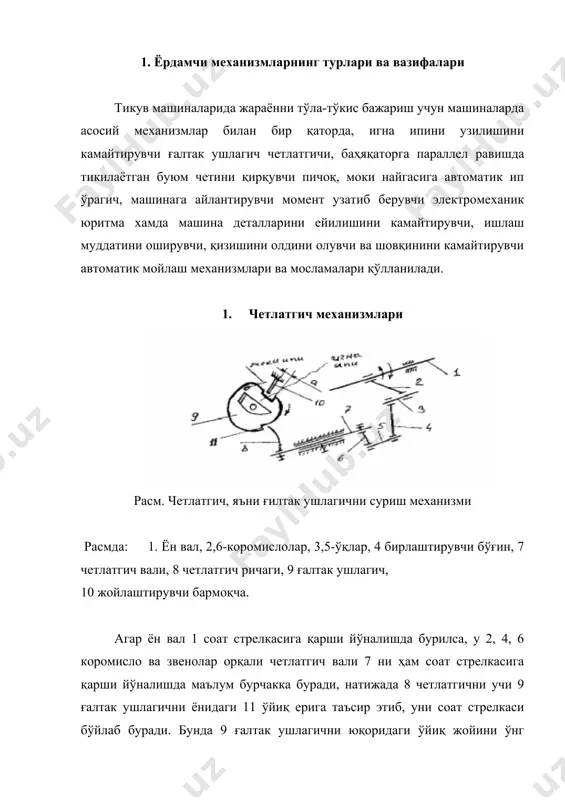

1403346104_44936.doc тикув машиналарининг ёрдамчи механизмлари режа: 1. ёрдамчи механизмларнинг турлари ва вазифалари. 2. четлатгич механизмлари. 3. буюм четини чокка параллел қирқиб кесувчи ва ипни кесувчи пичоқ механизмлари. 4. найчага ип ўрагич механизмлари. 5. индивидуал юритма механизмлари. 6. машина деталлари ва механизмларини автоматик мойлаш мосламалари. 1. ёрдамчи механизмларнинг турлари ва вазифалари тикув машиналарида жараённи тўла-тўкис бажариш учун машиналарда асосий механизмлар билан бир қаторда, игна ипини узилишини камайтирувчи ғалтак ушлагич четлатгичи, баҳяқаторга параллел равишда тикилаётган буюм четини қирқувчи пичоқ, моки найгасига автоматик ип ўрагич, машинага айлантирувчи момент узатиб берувчи электромеханик юритма хамда машина деталларини ейилишини камайтирувчи, ишлаш муддатини оширувчи, қизишини олдини олувчи ва шовқинини камайтирувчи автоматик мойлаш механизмлари ва мосламалари қўлланилади. 1. четлатгич механизмлари расм. четлатгич, яъни ғилтак ушлагични суриш механизми расмда: 1. ён вал, 2,6-коромислолар, 3,5-ўқлар, 4 бирлаштирувчи бўғин, 7 четлатгич вали, 8 четлатгич ричаги, 9 ғалтак ушлагич, 10 жойлаштирувчи бармоқча. агар ён вал 1 соат стрелкасига қарши йўналишда бурилса, у …

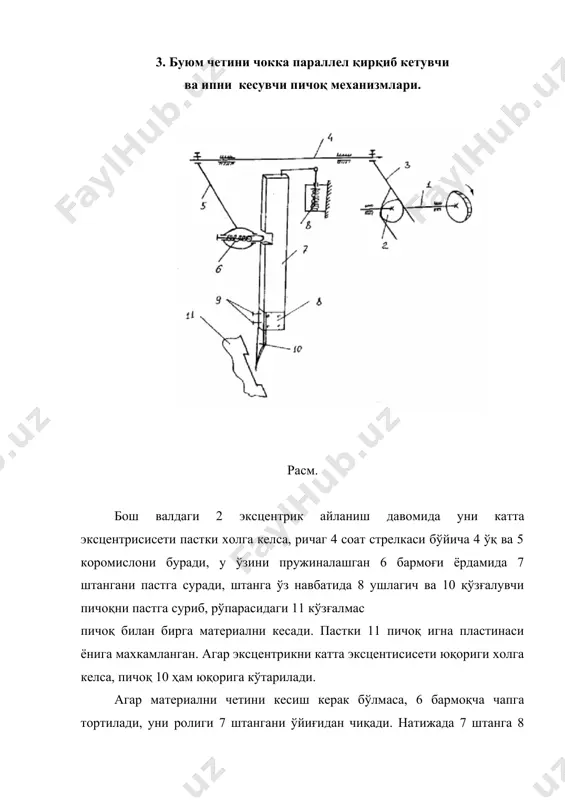

, 362, 252, 262, 852, 862, 3801, 950, 428-2 синф машиналарида қўлланилган: бу ерда: 1. коромисло. 2. четлатгич. 3. коромисло. 4. ўалтак ушлагич. 5. чиқиқ. 6.игна пластинаси. 3. буюм четини чокка параллел қирқиб кетувчи ва ипни кесувчи пичоқ механизмлари. расм. бош валдаги 2 эксцентрик айланиш давомида уни катта эксцентрисисети пастки холга келса, ричаг 4 соат стрелкаси бўйича 4 ўқ ва 5 коромислони буради, у ўзини пружиналашган 6 бармоғи ёрдамида 7 штангани пастга суради, штанга ўз навбатида 8 ушлагич ва 10 қўзғалувчи пичоқни пастга суриб, рўпарасидаги 11 кўзғалмас пичоқ билан бирга материални кесади. пастки 11 пичоқ игна пластинаси ёнига махкамланган. агар эксцентрикни катта эксцентисисети юқориги холга келса, пичоқ 10 ҳам юқорига кўтарилади. агар материални четини кесиш керак бўлмаса, 6 бармоқча чапга тортилади, уни ролиги 7 штангани ўйиғидан чиқади. натижада 7 штанга 8 пружина ёрдамида юқорига кўтарилади, бунда бош валдан харакат 6 бармоқча боради, лекин бармоқ-штанга жуфти ажратилгани учун юқориги пичоқ харакатсиз …

ш вал. 2. червяк. 3. червяк ғилдираги. 4. шпиндель. 5. таянч. 6. игнали подшипник. 7. јулф. 8. цилиндрик пружина. 9. фиксатор (белгилагич). 10. чеклагич. 5. индивидуал юритма механизмлари бу механизмлар электродвигатель валидан машинани бош валига тасма ёрдамида айлантирувчи момент узатиб бериш вазифасини бажаради. бу механизмларни хар хил турлари маълум. шулардан кенг тарқалган конструкцияларни кўриб чиқамиз. расм. электромеханик индивидуал юритма схемаси. машинани ишга тушириш тугмачасини босилса 1 электродвигатель вали 2 ўзидаги 4 ярим муфтани соат стрелкаси бўйлаб айлантира бошлайди. агар 15 педалга босилса 14 тортгич пастга тортилиб, 8 ричагни ўқи атрофида соат стрелкасига қарши томонга буради, бунда 13 пружина сиқилади, 7 бармоқча эса 6 шпинделни 5 вали билан бирга чапга суради ва ундаги 4 ярим муфтани 3 айланаётган ярим муфтага бирлаштиради, бунда айлантирувчи момент 9 шкив ва 10 тасма ёрдамида 13 машинани 12 бош валини ўнг тарафидаги 11 маховикни соат стрелкаси бўйлаб айлантиради. тикиш тугаганда, ишчи 15 педалдан оёғини олади, бунда …

яди. адабиётлар: 1. анастасиев а.а. и др. машины, машины - автоматы и автомати- ческие линии легкой промышленности. учебник. м. 1983. 2. червяков ф.и.,сумароков н.в. швейные машины. м. 1968. 3. червяков ф.и., николаенко а.а. швейные машины. м. 1977. 4. вальщиков н.м. и др. оборудование швейного производства. м. 1977. 5. рейбарх л.б. и др. оборудование швейных предприятий. м. 1988. 6. архипов н.н. и др. лабораторный практикум по курсу “машины и аппараты швейного производства”. м. 1972. 7. исаев в.в. , франц в.я. тикув машиналарининг тузилиши, созланиши ва ремонти. т. 1982. 8. зак и.с. и др. комплексно-механизированные линии в швейной промышленности. м. 1988. 9. франц в.я., исаев в.в. иллюстрированное пособие по швейному оборудованию. м. 1976. 10.полухин в.п. и др. швейные машины цепного стежка. м. 1976. 11.исаев в.в. тикув корхоналарининг жихозлари. т. 1986. _1162921437.bin _1162997565.bin _1162997567.bin _1162997568.bin _1162997569.bin _1162997566.bin _1162923301.bin _1162921311.bin _1162921358.bin _1162921064.bin
