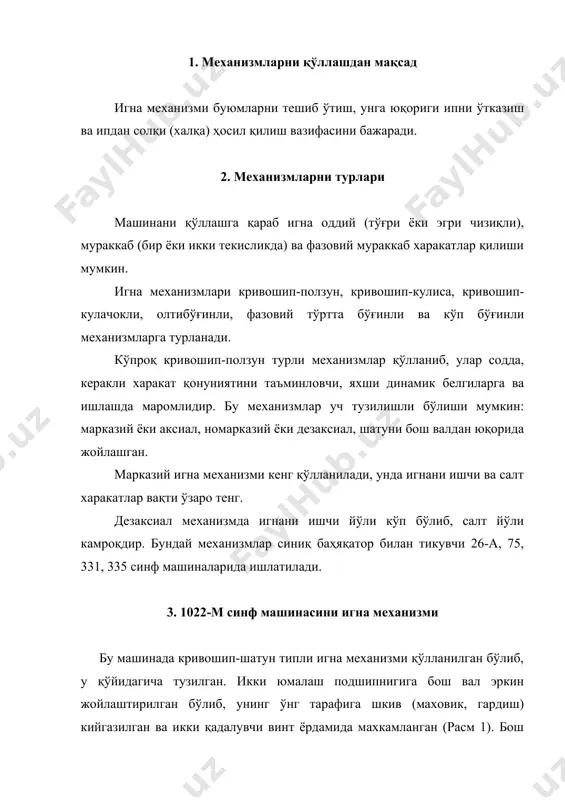

1403340375_44687.doc кенг имкониятли тикув машиналарининг игна механизмлари режа: 1. механизмларни қўллашдан мақсад. 2. механизмларни турлари. 3. 1022-м синф машинасини игна механизми. 4. 97-а синф машинасини игна механизми. 5. 597 синф машинасини игна механизми. 6. 862 синф (852 синф) машинасини игна механизми. 7. игна механизмларидаги созлашлар. 1. механизмларни қўллашдан мақсад игна механизми буюмларни тешиб ўтиш, унга юқориги ипни ўтказиш ва ипдан солқи (халқа) ҳосил қилиш вазифасини бажаради. 2. механизмларни турлари машинани қўллашга қараб игна оддий (тўғри ёки эгри чизиқли), мураккаб (бир ёки икки текисликда) ва фазовий мураккаб харакатлар қилиши мумкин. игна механизмлари кривошип-ползун, кривошип-кулиса, кривошип-кулачокли, олтибўғинли, фазовий тўртта бўғинли ва кўп бўғинли механизмларга турланади. кўпроқ кривошип-ползун турли механизмлар қўлланиб, улар содда, керакли харакат қонуниятини таъминловчи, яхши динамик белгиларга ва ишлашда маромлидир. бу механизмлар уч тузилишли бўлиши мумкин: марказий ёки аксиал, номарказий ёки дезаксиал, шатуни бош валдан юқорида жойлашган. марказий игна механизми кенг қўлланилади, унда игнани ишчи ва салт харакатлар вақти ўзаро …

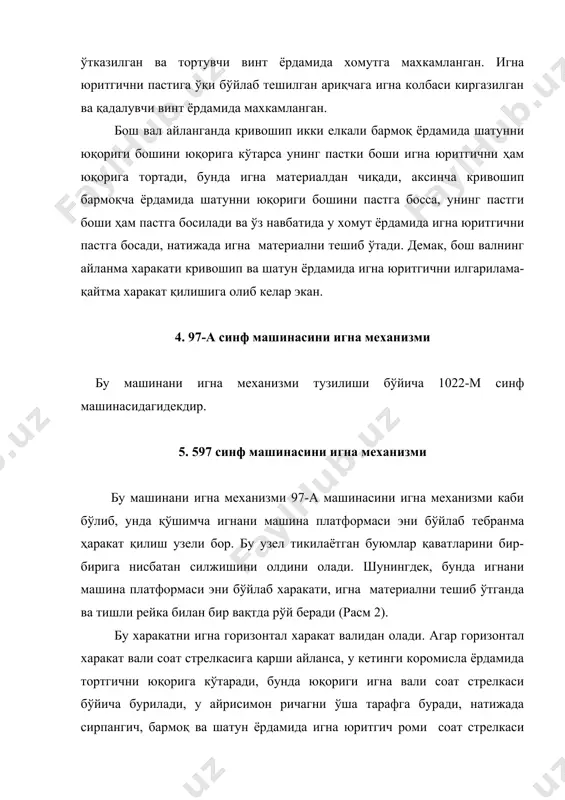

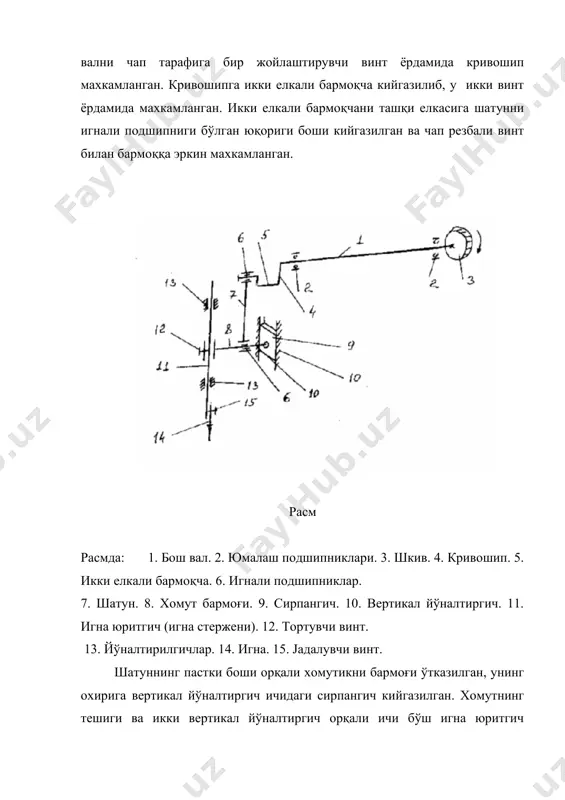

лаш подшипниклари. 3. шкив. 4. кривошип. 5. икки елкали бармоқча. 6. игнали подшипниклар. 7. шатун. 8. хомут бармоғи. 9. сирпангич. 10. вертикал йўналтиргич. 11. игна юритгич (игна стержени). 12. тортувчи винт. 13. йўналтирилгичлар. 14. игна. 15. јадалувчи винт. шатуннинг пастки боши орқали хомутикни бармоғи ўтказилган, унинг охирига вертикал йўналтиргич ичидаги сирпангич кийгазилган. хомутнинг тешиги ва икки вертикал йўналтиргич орқали ичи бўш игна юритгич ўтказилган ва тортувчи винт ёрдамида хомутга махкамланган. игна юритгични пастига ўқи бўйлаб тешилган ариқчага игна колбаси киргазилган ва қадалувчи винт ёрдамида махкамланган. бош вал айланганда кривошип икки елкали бармоқ ёрдамида шатунни юқориги бошини юқорига кўтарса унинг пастки боши игна юритгични ҳам юқорига тортади, бунда игна материалдан чиқади, аксинча кривошип бармоқча ёрдамида шатунни юқориги бошини пастга босса, унинг пастги боши ҳам пастга босилади ва ўз навбатида у хомут ёрдамида игна юритгични пастга босади, натижада игна материални тешиб ўтади. демак, бош валнинг айланма харакати кривошип ва шатун ёрдамида игна …

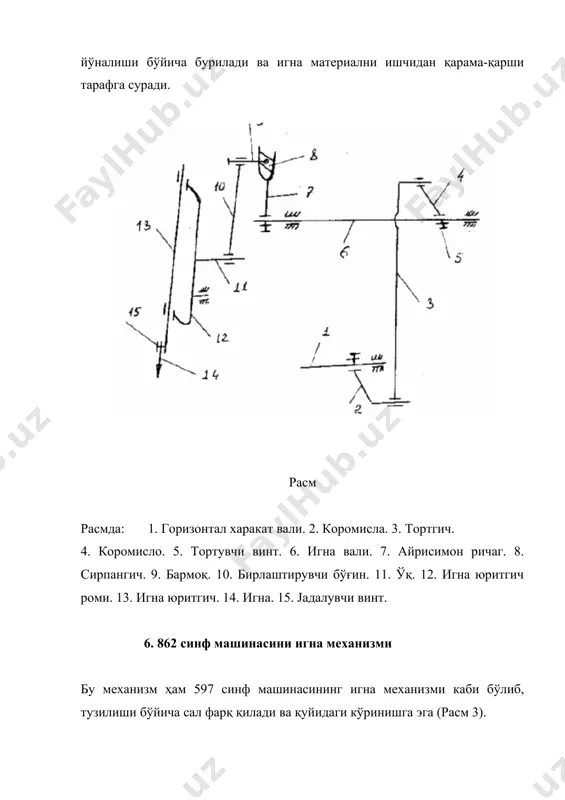

рдамида игна юритгич роми соат стрелкаси йўналиши бўйича бурилади ва игна материални ишчидан қарама-қарши тарафга суради. расм расмда: 1. горизонтал харакат вали. 2. коромисла. 3. тортгич. 4. коромисло. 5. тортувчи винт. 6. игна вали. 7. айрисимон ричаг. 8. сирпангич. 9. бармоқ. 10. бирлаштирувчи бўғин. 11. ўқ. 12. игна юритгич роми. 13. игна юритгич. 14. игна. 15. јадалувчи винт. 6. 862 синф машинасини игна механизми бу механизм ҳам 597 синф машинасининг игна механизми каби бўлиб, тузилиши бўйича сал фарқ қилади ва қуйидаги кўринишга эга (расм 3). расм. 7. игна механизмидаги созлашлар: игнани моки бурнига нисбатан вертикал бўйлаб холати 12 винтни бўшатилиб (расм 1) 11 игна юритгични юқорига ёки пастга суриш йўли билан амалга оширилади, бунда игна энг пастки холатга келганда унинг кўзчасини ярими ғалчак ушлангич деворидан кўриниб туриши керак. агар кўринмаса машина тикмайди (игна юритгични пастга тушириш керак), тўлиқ кўринса игна синади ҳамда машина ташлаб-ташлаб тикади (игна юритгични юқорига кўтариш керак). …

н в.п. и др. швейные машины цепного стежка. м. 1976. 11.исаев в.в. тикув корхоналарининг жихозлари. т. 1986. _1162919744.bin _1162919745.bin _1162919742.bin
