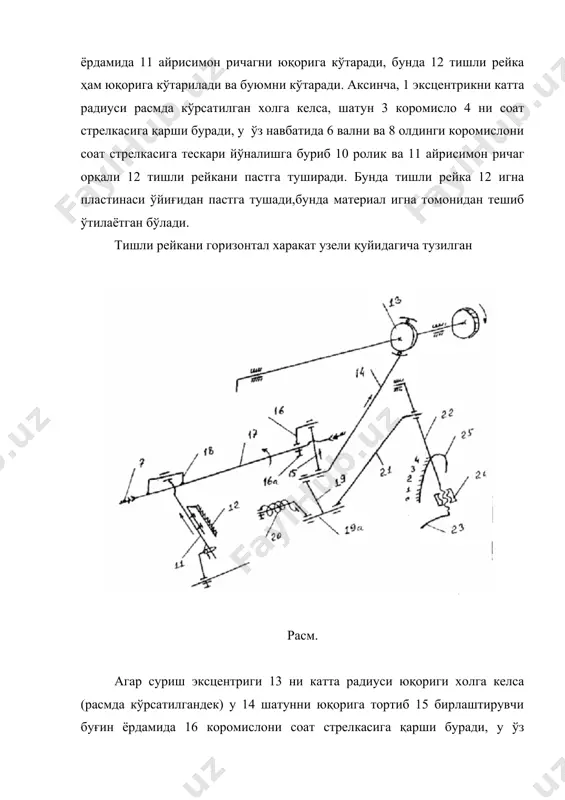

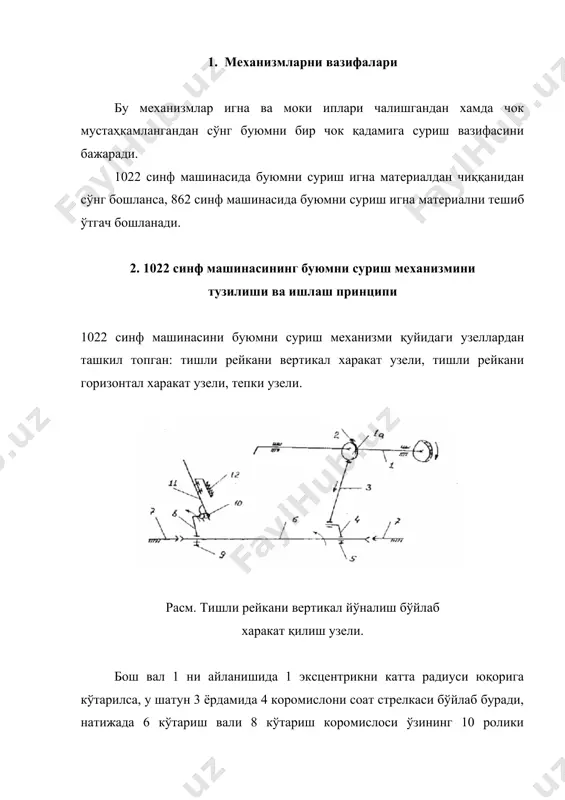

1403346058_44934.doc тикув машиналарининг буюмни суриш механизмлари режа: 1. механизмларни вазифалари. 2.1022 синф машинасининг буюмни суриш механизмини тузилиши, ишлаш принципи. 3. механизмдаги созлашлар. 1. механизмларни вазифалари бу механизмлар игна ва моки иплари чалишгандан хамда чок мустаҳкамлангандан сўнг буюмни бир чок қадамига суриш вазифасини бажаради. 1022 синф машинасида буюмни суриш игна материалдан чиққанидан сўнг бошланса, 862 синф машинасида буюмни суриш игна материални тешиб ўтгач бошланади. 2. 1022 синф машинасининг буюмни суриш механизмини тузилиши ва ишлаш принципи 1022 синф машинасини буюмни суриш механизми қуйидаги узеллардан ташкил топган: тишли рейкани вертикал харакат узели, тишли рейкани горизонтал харакат узели, тепки узели. расм. тишли рейкани вертикал йўналиш бўйлаб харакат қилиш узели. бош вал 1 ни айланишида 1 эксцентрикни катта радиуси юқорига кўтарилса, у шатун 3 ёрдамида 4 коромислони соат стрелкаси бўйлаб буради, натижада 6 кўтариш вали 8 кўтариш коромислоси ўзининг 10 ролики ёрдамида 11 айрисимон ричагни юқорига кўтаради, бунда 12 тишли рейка ҳам юқорига кўтарилади ва …

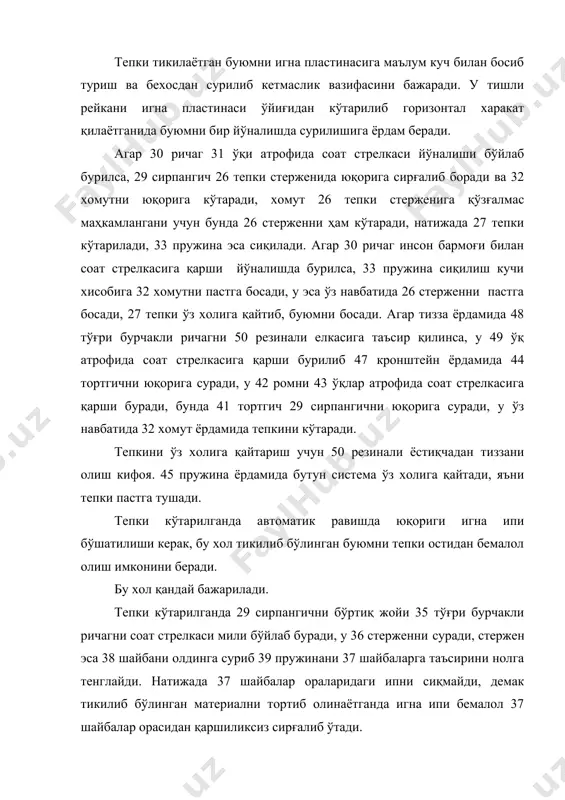

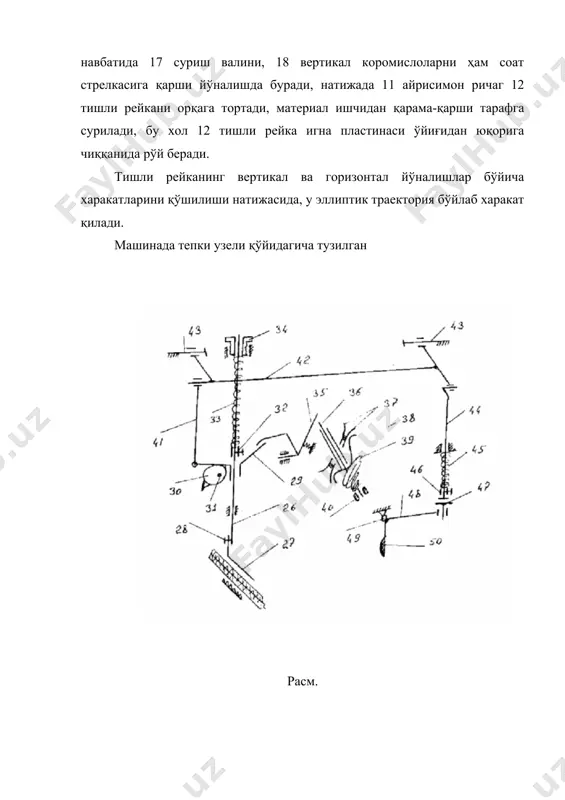

сурилади, бу хол 12 тишли рейка игна пластинаси ўйиғидан юқорига чиққанида рўй беради. тишли рейканинг вертикал ва горизонтал йўналишлар бўйича харакатларини қўшилиши натижасида, у эллиптик траектория бўйлаб харакат қилади. машинада тепки узели қўйидагича тузилган расм. тепки тикилаётган буюмни игна пластинасига маълум куч билан босиб туриш ва бехосдан сурилиб кетмаслик вазифасини бажаради. у тишли рейкани игна пластинаси ўйиғидан кўтарилиб горизонтал харакат қилаётганида буюмни бир йўналишда сурилишига ёрдам беради. агар 30 ричаг 31 ўқи атрофида соат стрелкаси йўналиши бўйлаб бурилса, 29 сирпангич 26 тепки стерженида юқорига сирғалиб боради ва 32 хомутни юқорига кўтаради, хомут 26 тепки стерженига қўзғалмас маҳкамлангани учун бунда 26 стерженни ҳам кўтаради, натижада 27 тепки кўтарилади, 33 пружина эса сиқилади. агар 30 ричаг инсон бармоғи билан соат стрелкасига қарши йўналишда бурилса, 33 пружина сиқилиш кучи хисобига 32 хомутни пастга босади, у эса ўз навбатида 26 стерженни пастга босади, 27 тепки ўз холига қайтиб, буюмни босади. агар тизза ёрдамида 48 …

бўлинган материални тортиб олинаётганда игна ипи бемалол 37 шайбалар орасидан қаршиликсиз сирғалиб ўтади. 3. механизмдаги созлашлар: 1. тишли рейкани игна пластинаси ўйиғидан чиқиш катталиги 9 винтни бўшатилиб (расм 14) 8 коромислони соат стрелкаси ёки унга қарши йўналишда буриш билан созланади. 2. буюмни суриш вақти 1 эксцентрикни икки винтларини бўшатилиб, уни бош вал атрофида айлантириб холатини ўзгартириш билан созланади. 3. тишли рейкани игна пластинаси ўйиғига нисбатан машина платформаси бўйлаб холати 7 марказий винтларни бўшатилиб 6 ва 7 валларни суриш билан созланса; платформага кўндаланг холати 16а винтни бўшатилиб, 17 вални соат стрелкаси бўйича ёки унга тескари буриш билан ўзгартирилади. 4. чокнинг узунлиги 24 гайкани бўшатилиб 23 дастакни 25 машина ўйиғи бўйлаб тепага ёки пастга суриб, 19а ўқни холатини ўзгартириш билан амалга оширилади. 5. материални суриш механизмини игна механизми билан ишлаш синхронлиги 13 эксцентрикни иккала винтларини бўшатилиб, уни бош вал атрофида буриш йўли билан бажарилади. 4. 1022-м,97-а,202,697,597ва862синф машиналарининг буюмни суриш механизмлари хақида қисқача …

буюм қаватларини бир-бирига нисбатан нисбий силжишини олдини олади. 862 синф машинасининг буюмни суриш механизми 597 синф машинаси механизмидан оз фарқ қилади, фақат пастки тақсимлаш валида парракли насос жойлашган бўлиб, у ишқаланувчи бўғинларга мойни автоматик узатиб бериш вазифасини бажаради. адабиётлар: 1. анастасиев а.а. и др. машины, машины - автоматы и автомати- ческие линии легкой промышленности. учебник. м. 1983. 2. червяков ф.и.,сумароков н.в. швейные машины. м. 1968. 3. червяков ф.и., николаенко а.а. швейные машины. м. 1977. 4. вальщиков н.м. и др. оборудование швейного производства. м. 1977. 5. рейбарх л.б. и др. оборудование швейных предприятий. м. 1988. 6. архипов н.н. и др. лабораторный практикум по курсу “машины и аппараты швейного производства”. м. 1972. 7. исаев в.в. , франц в.я. тикув машиналарининг тузилиши, созланиши ва ремонти. т. 1982. 8. зак и.с. и др. комплексно-механизированные линии в швейной промышленности. м. 1988. 9. франц в.я., исаев в.в. иллюстрированное пособие по швейному оборудованию. м. 1976. 10.полухин в.п. …
