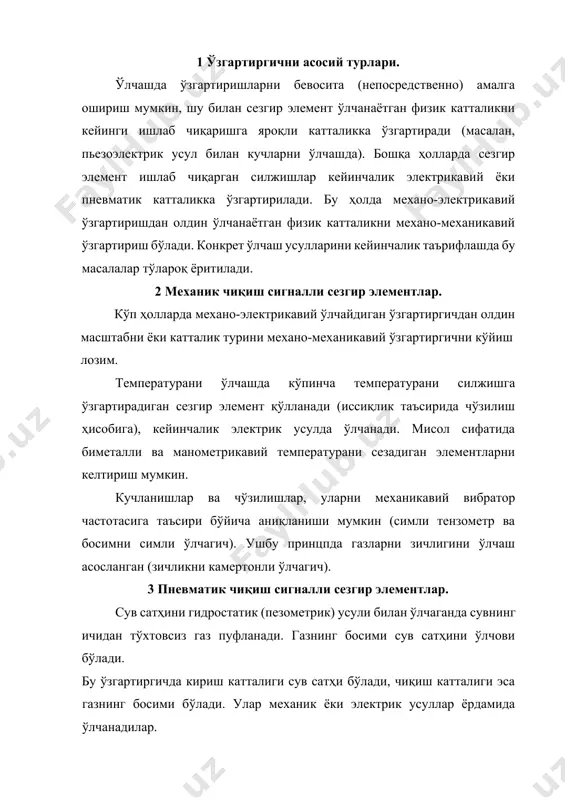

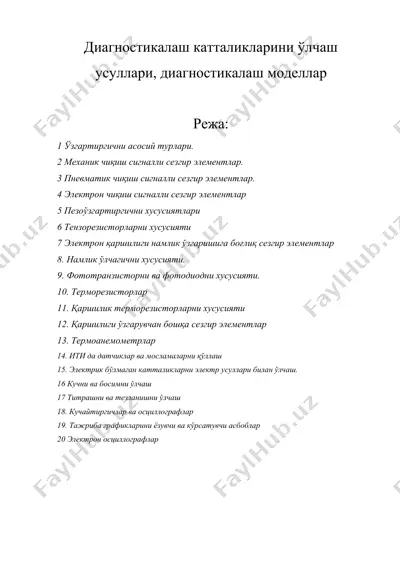

1673680621.docx диагностикалаш катталикларини ўлчаш усуллари, диагностикалаш моделлар куаук диагностикалаш катталикларини ўлчаш усуллари, диагностикалаш моделлар режа: 1 ўзгартиргични асосий турлари. 2 механик чиқиш сигналли сезгир элементлар. 3 пневматик чиқиш сигналли сезгир элементлар. 4 электрон чиқиш сигналли сезгир элементлар 5 пезоўзгартиргични хусусиятлари 6 тензорезисторларни хусусияти 7 электрон қаршилиги намлик ўзгаришига боғлиқ сезгир элементлар 8. намлик ўлчагични хусусияти. 9. фототранзисторни ва фотодиодни хусусияти. 10. терморезисторлар 11. қаршилик терморезисторларни хусусияти 12. қаршилиги ўзгарувчан бошқа сезгир элементлар 13. термоанемометрлар 14. ити да датчиклар ва мосламаларни қўллаш 15. электрик бўлмаган катталикларни электр усуллари билан ўлчаш. 16 кучни ва босимни ўлчаш 17 титрашни ва тезланишни ўлчаш 18. кучайтиргичлар ва осциллографлар 19. тажриба графикларини ёзувчи ва кўрсатувчи асбоблар 20 электрон осциллографлар 1 ўзгартиргични асосий турлари. ўлчашда ўзгартиришларни бевосита (непосредственно) амалга ошириш мумкин, шу билан сезгир элемент ўлчанаётган физик катталикни кейинги ишлаб чиқаришга яроқли катталикка ўзгартиради (масалан, пьезоэлектрик усул билан кучларни ўлчашда). бошқа ҳолларда сезгир элемент ишлаб чиқарган силжишлар …

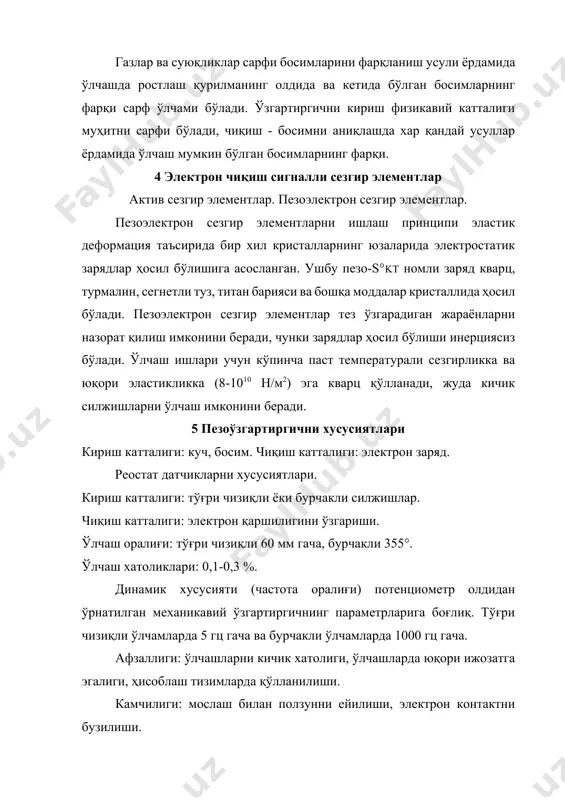

р ва чўзилишлар, уларни механикавий вибратор частотасига таъсири бўйича аниқланиши мумкин (симли тензометр ва босимни симли ўлчагич). ушбу принцпда газларни зичлигини ўлчаш асосланган (зичликни камертонли ўлчагич). 3 пневматик чиқиш сигналли сезгир элементлар. сув сатҳини гидростатик (пезометрик) усули билан ўлчаганда сувнинг ичидан тўхтовсиз газ пуфланади. газнинг босими сув сатҳини ўлчови бўлади. бу ўзгартиргичда кириш катталиги сув сатҳи бўлади, чиқиш катталиги эса газнинг босими бўлади. улар механик ёки электрик усуллар ёрдамида ўлчанадилар. газлар ва суюқликлар сарфи босимларини фарқланиш усули ёрдамида ўлчашда ростлаш қурилманинг олдида ва кетида бўлган босимларнинг фарқи сарф ўлчами бўлади. ўзгартиргични кириш физикавий катталиги муҳитни сарфи бўлади, чиқиш - босимни аниқлашда хар қандай усуллар ёрдамида ўлчаш мумкин бўлган босимларнинг фарқи. 4 электрон чиқиш сигналли сезгир элементлар актив сезгир элементлар. пезоэлектрон сезгир элементлар. пезоэлектрон сезгир элементларни ишлаш принципи эластик деформация таъсирида бир хил кристалларнинг юзаларида электростатик зарядлар ҳосил бўлишига асосланган. ушбу пезо-s°kt номли заряд кварц, турмалин, сегнетли туз, титан барияси ва …

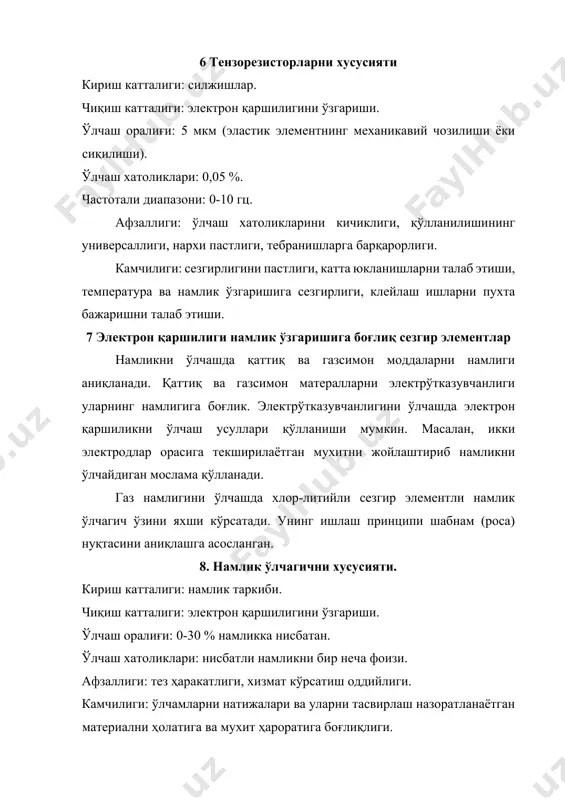

гц гача ва бурчакли ўлчамларда 1000 гц гача. афзаллиги: ўлчашларни кичик хатолиги, ўлчашларда юқори ижозатга эгалиги, ҳисоблаш тизимларда қўлланилиши. камчилиги: мослаш билан ползунни ейилиши, электрон контактни бузилиши. 6 тензорезисторларни хусусияти кириш катталиги: силжишлар. чиқиш катталиги: электрон қаршилигини ўзгариши. ўлчаш оралиғи: 5 мкм (эластик элементнинг механикавий чозилиши ёки сиқилиши). ўлчаш хатоликлари: 0,05 %. частотали диапазони: 0-10 гц. афзаллиги: ўлчаш хатоликларини кичиклиги, қўлланилишининг универсаллиги, нархи пастлиги, тебранишларга барқарорлиги. камчилиги: сезгирлигини пастлиги, катта юкланишларни талаб этиши, температура ва намлик ўзгаришига сезгирлиги, клейлаш ишларни пухта бажаришни талаб этиши. 7 электрон қаршилиги намлик ўзгаришига боғлиқ сезгир элементлар намликни ўлчашда қаттиқ ва газсимон моддаларни намлиги аниқланади. қаттиқ ва газсимон матералларни электрўтказувчанлиги уларнинг намлигига боғлик. электрўтказувчанлигини ўлчашда электрон қаршиликни ўлчаш усуллари қўлланиши мумкин. масалан, икки электродлар орасига текширилаётган мухитни жойлаштириб намликни ўлчайдиган мослама қўлланади. газ намлигини ўлчашда хлор-литийли сезгир элементли намлик ўлчагич ўзини яхши кўрсатади. унинг ишлаш принципи шабнам (роса) нуқтасини аниқлашга асосланган. 8. намлик ўлчагични хусусияти. …

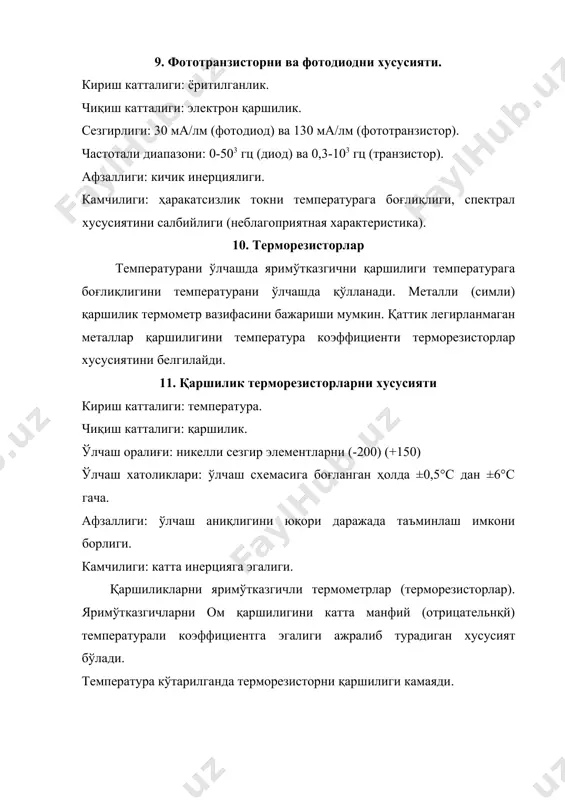

қлиги, спектрал хусусиятини салбийлиги (неблагоприятная характеристика). 10. терморезисторлар температурани ўлчашда яримўтказгични қаршилиги температурага боғлиқлигини температурани ўлчашда қўлланади. металли (симли) қаршилик термометр вазифасини бажариши мумкин. қаттик легирланмаган металлар қаршилигини температура коэффициенти терморезисторлар хусусиятини белгилайди. 11. қаршилик терморезисторларни хусусияти кириш катталиги: температура. чиқиш катталиги: қаршилик. ўлчаш оралиғи: никелли сезгир элементларни (-200) (+150) ўлчаш хатоликлари: ўлчаш схемасига боғланган ҳолда ±0,5°с дан ±6°с гача. афзаллиги: ўлчаш аниқлигини юқори даражада таъминлаш имкони борлиги. камчилиги: катта инерцияга эгалиги. қаршиликларни яримўтказгичли термометрлар (терморезисторлар). яримўтказгичларни ом қаршилигини катта манфий (отрицательнқй) температурали коэффициентга эгалиги ажралиб турадиган хусусият бўлади. температура кўтарилганда терморезисторни қаршилиги камаяди. 12. қаршилиги ўзгарувчан бошқа сезгир элементлар босимни ўлчаш учун кўмирли сезгир элементлар (контактли қаршиликни сезгир элементлар). бу сезгир элементлар устунчага йиғилган кўмирли дисклардан иборат. дискларга таъсир қилувчи босим ўзгарса уларнинг орасидаги контакт қаршилиги хам ўзгаради. қаршиликни юкланишга боғлиқлиги гистерезисни 1 % дан 3 % гача ўзгариши орқали аниқланади. кўмирли сезгир элементларни кострукцияси оддий, катта юкланишларда ишлай …

иги ва мухит температураси ўзгариши электр ўтказгични температураси ва унинг қаршилигини ўзгаришига олиб келади. термоанемометрли сезгир элементлар оқимлар тезлигини ўзгаришини ва уларни йўналишини ўлчашда, ҳамда температурани динамик ўзгаришини ўлчашда қўлланади. 13. термоанемометрлар термоанемометрларни хусусиятлари. кириш катталиги: чизиқли силжиш, оғиш бурчаги. чиқиш катталиги: ўзгарувчан кучланишли токни индуктивлигини ўзгариши. ўлчаш диапазони: ғалтак узунлигини 80 %. ўлчаш хатоликлари: 1-3 %. частотали диапазони: 0-10 гц. афзаллиги: юқори сезгирлиги, конструкцияни оддийлиги, ейилишини йўқлиги, катта силжишларида қўлланиши. камчилиги: хусусиятларини нозиклиги, ташқи магнит майдони таъсирларига сезгирлиги. вақт майатник температура биметал пластина ҳажм айланувчи парраклар температура дилатометричес кий стержень бурчак тишли ғилдирак босм ҳалқали дифманометр узунлик резба босим шарсимон пружина бурчак ричаг куч сиқувчи пружина узунлик юза ғадир будурлиги куч яссси пружина 2-rasm. бирламчи механик ўлчам ўзгартиргичлар температура газли манометрикли термометр синиш кўрсатгичлари рефрактометр куч ( узунлик ) силфон механик кучланиш полярметр куч ( узунлик ) пластик пружина бурчак узунлик қия ойналар айланиш частотаси дросселли насослар бурчак(узунлик ) …
