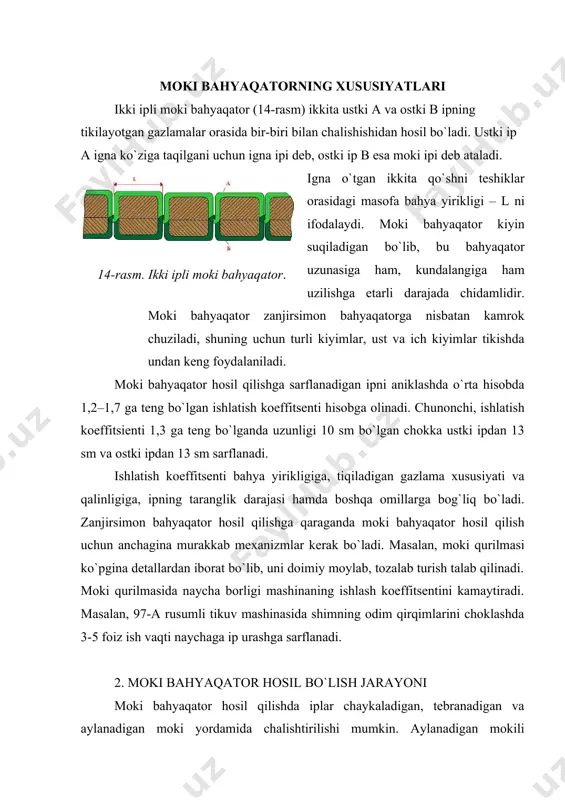

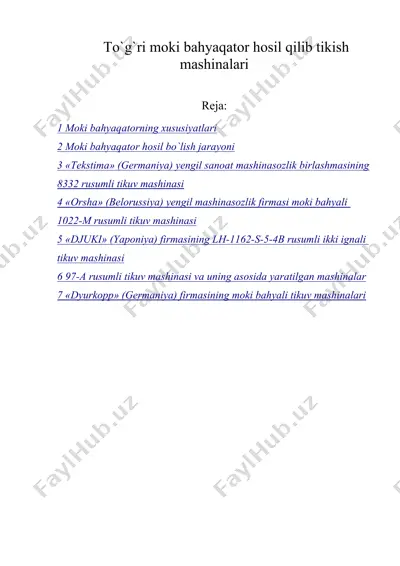

1403169263_43660.doc to`g`ri moki bahyaqator hosil qilib tikish mashinalari reja: 1 moki bahyaqatorning xususiyatlari 2 moki bahyaqator hosil bo`lish jarayoni 3 «tekstima» (germaniya) yengil sanoat mashinasozlik birlashmasining 8332 rusumli tikuv mashinasi 4 «orsha» (belorussiya) yengil mashinasozlik firmasi moki bahyali 1022-m rusumli tikuv mashinasi 5 «djuki» (yaponiya) firmasining lh-1162-s-5-4b rusumli ikki ignali tikuv mashinasi 6 97-a rusumli tikuv mashinasi va uning asosida yaratilgan mashinalar 7 «dyurkopp» (germaniya) firmasining moki bahyali tikuv mashinalari moki bahyaqatorning xususiyatlari ikki ipli moki bahyaqator (14-rasm) ikkita ustki a va ostki b ipning tikilayotgan gazlamalar orasida bir-biri bilan chalishishidan hosil bo`ladi. ustki ip a igna ko`ziga taqilgani uchun igna ipi deb, ostki ip b esa moki ipi deb ataladi. 14-rasm. ikki ipli moki bahyaqator. igna o`tgan ikkita qo`shni teshiklar orasidagi masofa bahya yirikligi – l ni ifodalaydi. moki bahyaqator kiyin suqiladigan bo`lib, bu bahyaqator uzunasiga ham, kundalangiga ham uzilishga etarli darajada chidamlidir. moki bahyaqator zanjirsimon bahyaqatorga nisbatan kamrok …

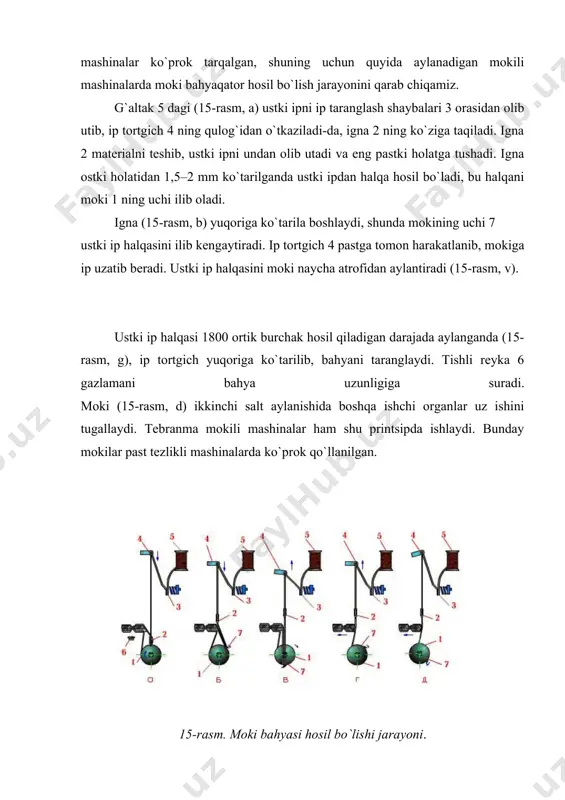

i. masalan, 97-a rusumli tikuv mashinasida shimning odim qirqimlarini choklashda 3-5 foiz ish vaqti naychaga ip urashga sarflanadi. 2. moki bahyaqator hosil bo`lish jarayoni moki bahyaqator hosil qilishda iplar chaykaladigan, tebranadigan va aylanadigan moki yordamida chalishtirilishi mumkin. aylanadigan mokili mashinalar ko`prok tarqalgan, shuning uchun quyida aylanadigan mokili mashinalarda moki bahyaqator hosil bo`lish jarayonini qarab chiqamiz. g`altak 5 dagi (15-rasm, a) ustki ipni ip taranglash shaybalari 3 orasidan olib utib, ip tortgich 4 ning qulog`idan o`tkaziladi-da, igna 2 ning ko`ziga taqiladi. igna 2 materialni teshib, ustki ipni undan olib utadi va eng pastki holatga tushadi. igna ostki holatidan 1,5–2 mm ko`tarilganda ustki ipdan halqa hosil bo`ladi, bu halqani moki 1 ning uchi ilib oladi. igna (15-rasm, b) yuqoriga ko`tarila boshlaydi, shunda mokining uchi 7 ustki ip halqasini ilib kengaytiradi. ip tortgich 4 pastga tomon harakatlanib, mokiga ip uzatib beradi. ustki ip halqasini moki naycha atrofidan aylantiradi (15-rasm, v). ustki ip halqasi …

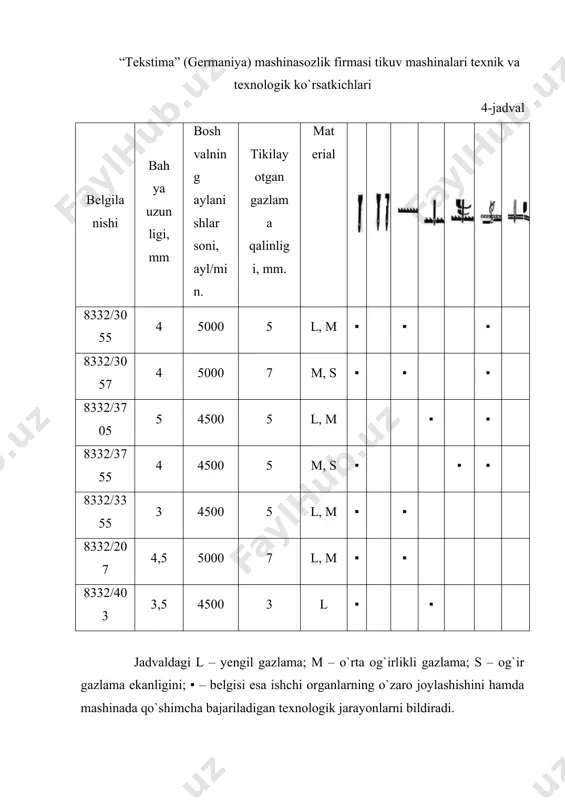

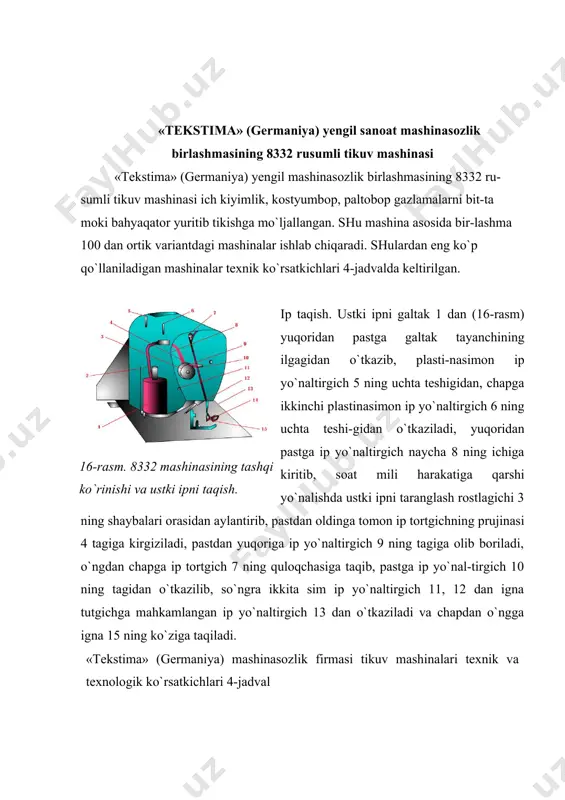

tashqi ko`rinishi va ustki ipni taqish. ip taqish. ustki ipni galtak 1 dan (16-rasm) yuqoridan pastga galtak tayanchining ilgagidan o`tkazib, plasti-nasimon ip yo`naltirgich 5 ning uchta teshigidan, chapga ikkinchi plastinasimon ip yo`naltirgich 6 ning uchta teshi-gidan o`tkaziladi, yuqoridan pastga ip yo`naltirgich naycha 8 ning ichiga kiritib, soat mili harakatiga qarshi yo`nalishda ustki ipni taranglash rostlagichi 3 ning shaybalari orasidan aylantirib, pastdan oldinga tomon ip tortgichning prujinasi 4 tagiga kirgiziladi, pastdan yuqoriga ip yo`naltirgich 9 ning tagiga olib boriladi, o`ngdan chapga ip tortgich 7 ning quloqchasiga taqib, pastga ip yo`nal-tirgich 10 ning tagidan o`tkazilib, so`ngra ikkita sim ip yo`naltirgich 11, 12 dan igna tutgichga mahkamlangan ip yo`naltirgich 13 dan o`tkaziladi va chapdan o`ngga igna 15 ning ko`ziga taqiladi. «tekstima» (germaniya) mashinasozlik firmasi tikuv mashinalari texnik va texnologik ko`rsatkichlari 4-jadval “tekstima” (germaniya) mashinasozlik firmasi tikuv mashinalari texnik va texnologik ko`rsatkichlari 4-jadval belgilanishi bahya uzunligi, mm bosh valning aylanishlar soni, ayl/min. tikilayotgan gazlama …

naycha ariqchasiga kirib turadigan plastinali prujina 12 naycha holatini fiksatsiyalaydi. naychaning keyingi devori tomonga ipni keltirib, naychani shpindel devoriga tiralguncha siljita borib, ip kisib qo`yiladi. o`ragich 11 ni ishlatish uchun tikuvchi richag 7 ni soat mili harakatiga qarshi yo`nalishda burishi kerak. bunda cheklovchi qopqoq 9 soat mili harakatiga qarshi yo`nalish-da buriladi-da, shpindel 6 ning toretsi ruparasiga keladi, naychaga ip o`rali-shining cheklovchi qopqoq 9 o`qiga mahkamlangan cheklagichi esa naycha devorcha-lari orasiga joylashadi. naychaga cheklagich holatiga qarab belgilanadigan kerakli miqdorda ip o`ralgandan keyin o`ragich tuxtaydi. richag 7 bilan cheklagich qopqoq 9 avtomatik ravishda soat mili harakati yo`nalishida buriladi. naychani shpindel 6 dan olib, ipning bo`sh uchi qopqoq 8 tagiga olib kelinadi. naycha chapga keskin burilganda qopqoq 8 ning tagidagi pichoq ipni qirqadi. 17-rasm. 8332 rusumli tikuv mashinasining naychaga ip o`ragichi. 18-rasm. naycha qalpoqchasi. naychadagi ipning miqdori rostlanadi, biroq rostlash uchun moy kelishini tuxtatish, uchta vint 10 ni burab olingandan keyin o`ragich 11 …

asosiy valining aylanish chastotasi keskin kamayganda naycha inersiya bilan aylanmaydi, bu esa chokning yaxshi chiqishini ta`minlaydi. igna mexanizmi. bosh valdan krivoship 11, qo`shaloq barmoq 9 va shatun 8 orqali porshen 7 ga ilgarilanma-qaytma harakat uzatiladi (19-rasm). 19-rasm. 8332 rusumli tikuv mashinasining kinematik sxemasi porshen 4 ga igna yuritgichi mahkamlangan bo`lib, bolt 6 va vint 3 yordamida korpusga mahkamlangan yo`naltirgich 5 da harakatlanadi. igna yuritgich ostki qismiga vint 2 bilan igna tutgich 1 mahkamlangan. bosh val rolikli 12 va dumaloq podshipnik 14 da o`rnatilgan. shatun ustki kallagi ignali podshipniklar yordamida barmoq 9 ga kiydirilgan. bu mashinada krivoship koromisloli ip tortgich mexanizmi qo`llanilgan. ip tortgich 10 richagining ostki kallagi barmoq 9 ning tashqi qismiga ignali podshipnik orqali kiydirilgan. bu mashinada aylanma mokili mexanizm bo`lib, unda qo`shimcha ipni kengaytirgich mexanizmi qo`llanilgan. materialni surish mexanizmi. surish vali 24 bo`ralma-kaytma harakatni zveno 23, sterjen 20 va kulisa-ramka 21 dan oladi. kulisa-ramka mashina korpusiga sharnirsimon bog`langan …
