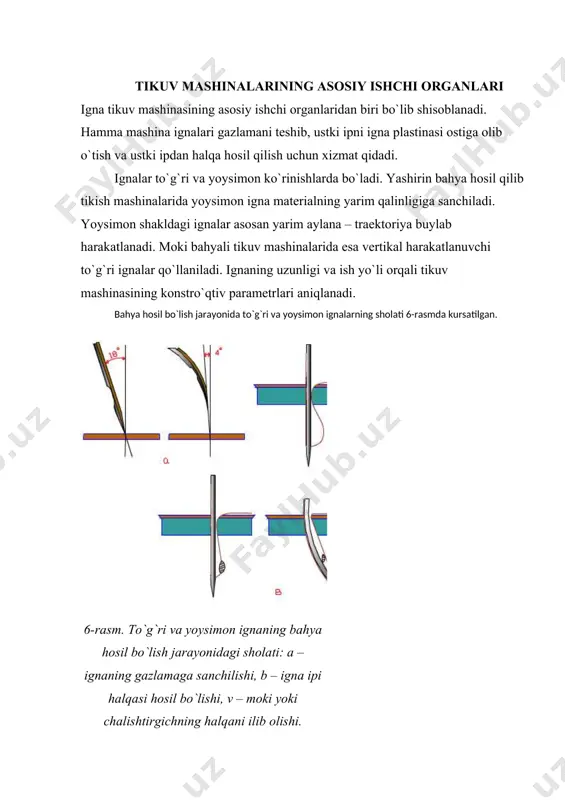

1403168203_43650.doc tikuv mashinalarining asosiy ishchi organlari va mexanizmlari reja: 1. tikuv mashinalarining asosiy ishchi organlari 2. tikuv mashinalarining asosiy mexanizmlari tikuv mashinalarining asosiy ishchi organlari igna tikuv mashinasining asosiy ishchi organlaridan biri bo`lib shisoblanadi. hamma mashina ignalari gazlamani teshib, ustki ipni igna plastinasi ostiga olib o`tish va ustki ipdan halqa hosil qilish uchun xizmat qidadi. ignalar to`g`ri va yoysimon ko`rinishlarda bo`ladi. yashirin bahya hosil qilib tikish mashinalarida yoysimon igna materialning yarim qalinligiga sanchiladi. yoysimon shakldagi ignalar asosan yarim aylana – traektoriya buylab harakatlanadi. moki bahyali tikuv mashinalarida esa vertikal harakatlanuvchi to`g`ri ignalar qo`llaniladi. ignaning uzunligi va ish yo`li orqali tikuv mashinasining konstro`qtiv parametrlari aniqlanadi. bahya hosil bo`lish jarayonida to`g`ri va yoysimon ignalarning sholati 6-rasmda kursatilgan. 6-rasm. to`g`ri va yoysimon ignaning bahya hosil bo`lish jarayonidagi sholati: a – ignaning gazlamaga sanchilishi, b – igna ipi halqasi hosil bo`lishi, v – moki yoki chalishtirgichning halqani ilib olishi. moki ustki igna ipini ilib …

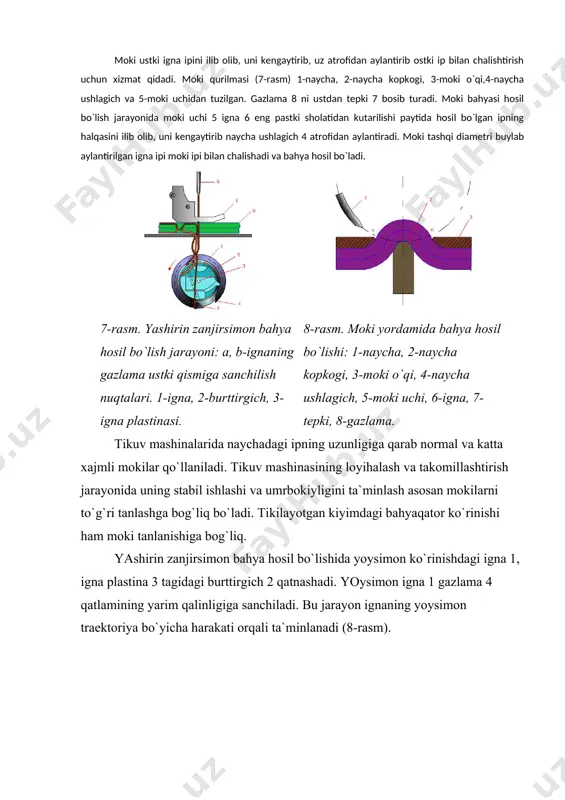

naycha ushlagich, 5-moki uchi, 6-igna, 7-tepki, 8-gazlama. tikuv mashinalarida naychadagi ipning uzunligiga qarab normal va katta xajmli mokilar qo`llaniladi. tikuv mashinasining loyihalash va takomillashtirish jarayonida uning stabil ishlashi va umrbokiyligini ta`minlash asosan mokilarni to`g`ri tanlashga bog`liq bo`ladi. tikilayotgan kiyimdagi bahyaqator ko`rinishi ham moki tanlanishiga bog`liq. yashirin zanjirsimon bahya hosil bo`lishida yoysimon ko`rinishdagi igna 1, igna plastina 3 tagidagi burttirgich 2 qatnashadi. yoysimon igna 1 gazlama 4 qatlamining yarim qalinligiga sanchiladi. bu jarayon ignaning yoysimon traektoriya bo`yicha harakati orqali ta`minlanadi (8-rasm). 9-rasm. chalishtirgich yordamida bahya hosil bo`lishi: 1-chalishtirgich, 2-igna, 3-chalishirgich ipi, 4-igna ipi, 5-gazlama. zanjirsimon bahyali tikuv mashinalarida moki funktsiyasini chalishtirgich bajaradi. ish jarayonida chalishtirgich 1 igna 2 ipi 4 ning halqasini ilib olib, o`nga o`zining ipi 3 ni o`tqazib, uni ignaning gazlama 5 ga keyingi sanchilishiga tayyorlaydi (9-rasm) va halqaga halqani o`tqazish bilan bahya hosil bo`ladi. harakat yunalishi bo`yicha o`ng va chap chalishtirgichlar mavjud. chalishtirgichning tebranish va aylanish o`qi gorizontal …

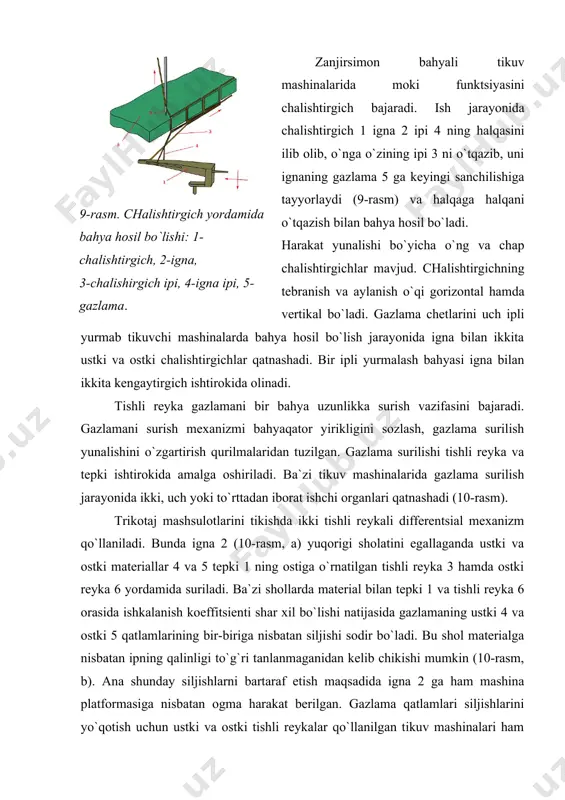

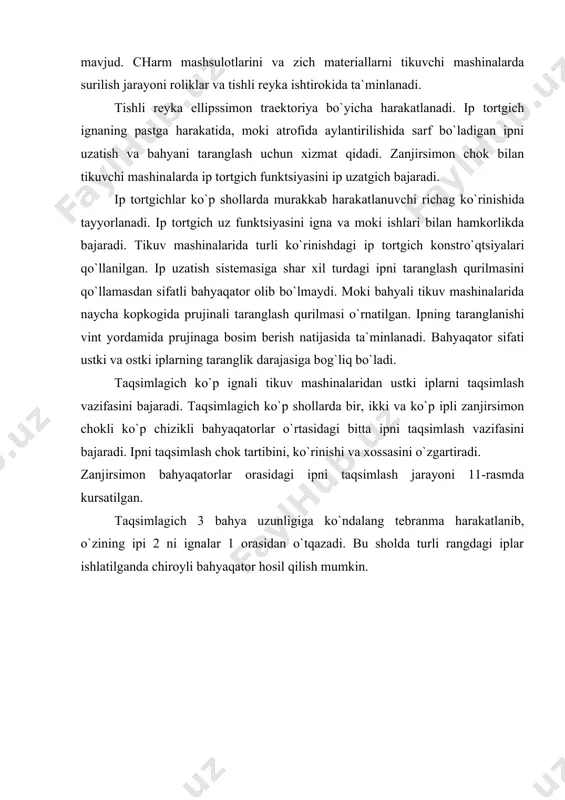

10-rasm, a) yuqorigi sholatini egallaganda ustki va ostki materiallar 4 va 5 tepki 1 ning ostiga o`rnatilgan tishli reyka 3 hamda ostki reyka 6 yordamida suriladi. ba`zi shollarda material bilan tepki 1 va tishli reyka 6 orasida ishkalanish koeffitsienti shar xil bo`lishi natijasida gazlamaning ustki 4 va ostki 5 qatlamlarining bir-biriga nisbatan siljishi sodir bo`ladi. bu shol materialga nisbatan ipning qalinligi to`g`ri tanlanmaganidan kelib chikishi mumkin (10-rasm, b). ana shunday siljishlarni bartaraf etish maqsadida igna 2 ga ham mashina platformasiga nisbatan ogma harakat berilgan. gazlama qatlamlari siljishlarini yo`qotish uchun ustki va ostki tishli reykalar qo`llanilgan tikuv mashinalari ham mavjud. charm mashsulotlarini va zich materiallarni tikuvchi mashinalarda surilish jarayoni roliklar va tishli reyka ishtirokida ta`minlanadi. tishli reyka ellipssimon traektoriya bo`yicha harakatlanadi. ip tortgich ignaning pastga harakatida, moki atrofida aylantirilishida sarf bo`ladigan ipni uzatish va bahyani taranglash uchun xizmat qidadi. zanjirsimon chok bilan tikuvchi mashinalarda ip tortgich funktsiyasini ip uzatgich bajaradi. ip …

sh vazifasini bajaradi. ipni taqsimlash chok tartibini, ko`rinishi va xossasini o`zgartiradi. zanjirsimon bahyaqatorlar orasidagi ipni taqsimlash jarayoni 11-rasmda kursatilgan. taqsimlagich 3 bahya uzunligiga ko`ndalang tebranma harakatlanib, o`zining ipi 2 ni ignalar 1 orasidan o`tqazadi. bu sholda turli rangdagi iplar ishlatilganda chiroyli bahyaqator hosil qilish mumkin. 10-rasm. bahya uzunligi yunalishi bo`yicha buylama tebranma harakatlanuvchan igna va tishli reyka ishtirokida gazlama surilishi. 1 - tepki, 2 - igna, 3 - tepki asosi, 4 - ustki material, 5 - ostki material, 6 - tishli reyka. 11-rasm. taqsimlagichning ustki ipni ilib olish jarayoni. 1-ignalar, 2-ustki ip, 3-taqsimlagich. tikuv mashinalarining asosiy mexanizmlari moki va zanjirsimon bahya hosil qilib tikuvchi mashinalar quyidagi asosiy mexanizmlardan tuzilgan: - igna mexanizmi; - moki va chalishtirgich mexanizmlari; - materialni surish mexanizmi; - ip tortgich (ip uzatgich) mexanizmi; - tepki uzeli. yuqorida kursatilgan asosiy mexanizmlar qatoriga ba`zi tikuv mashinalarida qo`llanilgan taqsimlagich, kengaytirgich kabi mexanizmlar ham kiradi. qo`shimcha mexanizmlar mexanizatsiyalashtirilgan va avtomatlashtirilgan …

yoni buzilganda va ip uzilganda ma`lumot berish; - uramlardan gazlamani avtomatik bushatish; - mashsulot sonini shisoblagich va xokazo. maxsus va avtomatik elementlardan tuzilgan mashina maxsuslashtiril-gan va avtomatlashtirilgan tikuv mashinasi deyiladi. 1.1-sxema. igna mexanizmlarining turlari igna mexanizmi – igna orqali gazlamani sanchib utib, ustki ipni ostki ip bilan boglanishi uchun etkazib berish vazifasini bajaradi. igna mexanizmlarining turlari quyidagi 1.1- sxemada kursatilgan: tikuvchilik mashinasozligida markazlashgan va markazlashmagan krivoship shatunli igna mexanizmlari keng tarqalgan. bu turdagi mexanizmlar asosan yuqori tezlikda ishlatiladigan tikuv mashinalarida qo`llanilgan. igna mexanizmlari igna harakati bo`yicha quyidagilarga bo`linadi: - ilgarilanma-qaytma harakatlanuvchi ignali; - gazlama surilishiga yunalishi bo`yicha ko`ndalang yoki buylama gorizontal tebranma harakatlanuvchi ignali; - yoysimon traektoriya bo`yicha harakatlanuvchi ignali. moki mexanizmlari turlari 1.2-sxemada keltirilgan. sxemadan ko`rinib turibdiki, tebranma va aylanma harakatlanuvchi mokilar mavjud. tebranma harakatli mokilarga (1.2-sxema) o`ng va chap tomonga bo`ralma harakatlanuvchi mokilar kiradi. o`ng tomonga bo`ralma harakatlanuvchi mokilarning ishchi harakati soat mili yunalishi bo`yicha bo`lsa, chap tomonga …
