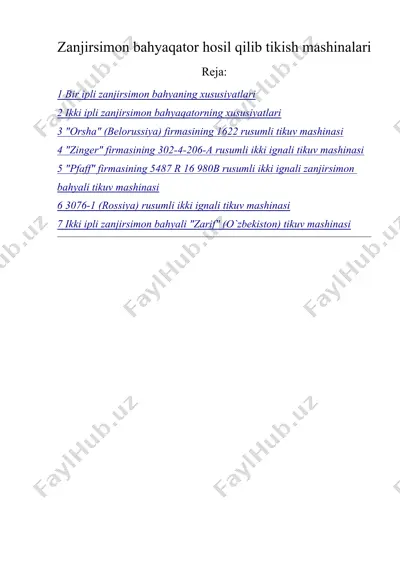

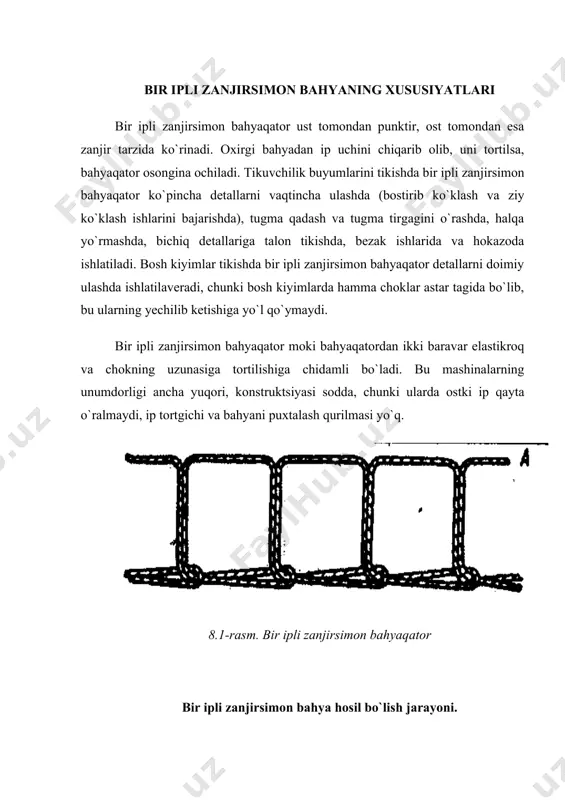

1403169832_43667.doc zanjirsimon bahyaqator hosil qilib tikish mashinalari reja: 1 bir ipli zanjirsimon bahyaning xususiyatlari 2 ikki ipli zanjirsimon bahyaqatorning xususiyatlari 3 "orsha" (belorussiya) firmasining 1622 rusumli tikuv mashinasi 4 "zinger" firmasining 302-4-206-a rusumli ikki ignali tikuv mashinasi 5 "pfaff" firmasining 5487 r 16 980b rusumli ikki ignali zanjirsimon bahyali tikuv mashinasi 6 3076-1 (rossiya) rusumli ikki ignali tikuv mashinasi 7 ikki ipli zanjirsimon bahyali "zarif" (o`zbekiston) tikuv mashinasi bir ipli zanjirsimon bahyaning xususiyatlari bir ipli zanjirsimon bahyaqator ust tomondan punktir, ost tomondan esa zanjir tarzida ko`rinadi. oxirgi bahyadan ip uchini chiqarib olib, uni tortilsa, bahyaqator osongina ochiladi. tikuvchilik buyumlarini tikishda bir ipli zanjirsimon bahyaqator ko`pincha detallarni vaqtincha ulashda (bostirib ko`klash va ziy ko`klash ishlarini bajarishda), tugma qadash va tugma tirgagini o`rashda, halqa yo`rmashda, bichiq detallariga talon tikishda, bezak ishlarida va hokazoda ishlatiladi. bosh kiyimlar tikishda bir ipli zanjirsimon bahyaqator detallarni doimiy ulashda ishlatilaveradi, chunki bosh kiyimlarda hamma choklar astar tagida …

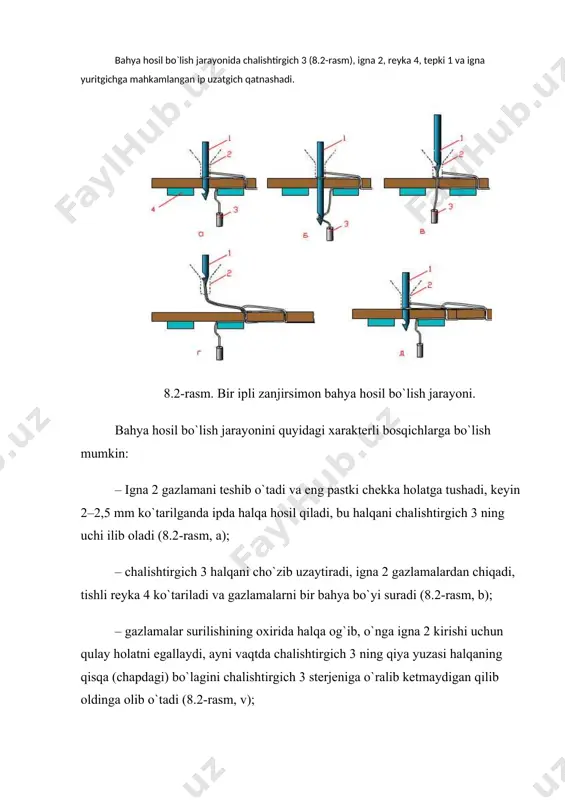

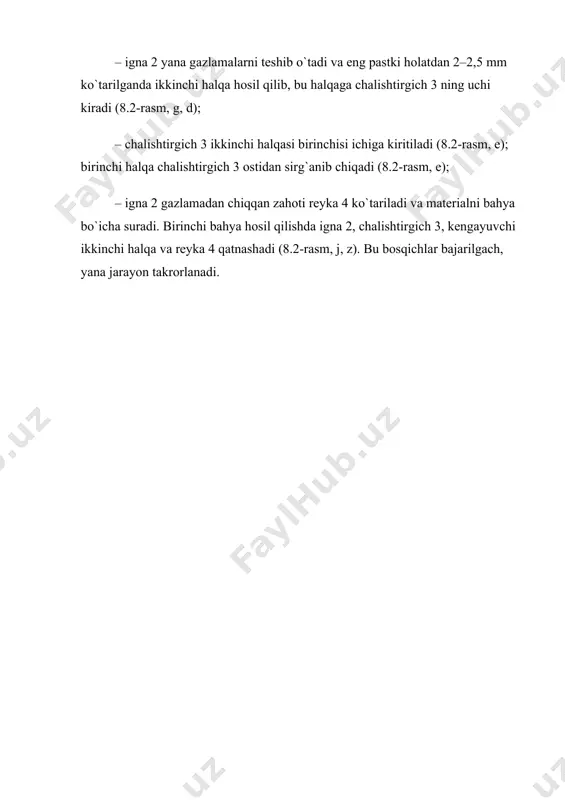

n 2–2,5 mm ko`tarilganda ipda halqa hosil qiladi, bu halqani chalishtirgich 3 ning uchi ilib oladi (8.2-rasm, a); – chalishtirgich 3 halqani cho`zib uzaytiradi, igna 2 gazlamalardan chiqadi, tishli reyka 4 ko`tariladi va gazlamalarni bir bahya bo`yi suradi (8.2-rasm, b); – gazlamalar surilishining oxirida halqa og`ib, o`nga igna 2 kirishi uchun qulay holatni egallaydi, ayni vaqtda chalishtirgich 3 ning qiya yuzasi halqaning qisqa (chapdagi) bo`lagini chalishtirgich 3 sterjeniga o`ralib ketmaydigan qilib oldinga olib o`tadi (8.2-rasm, v); – igna 2 yana gazlamalarni teshib o`tadi va eng pastki holatdan 2–2,5 mm ko`tarilganda ikkinchi halqa hosil qilib, bu halqaga chalishtirgich 3 ning uchi kiradi (8.2-rasm, g, d); – chalishtirgich 3 ikkinchi halqasi birinchisi ichiga kiritiladi (8.2-rasm, e); birinchi halqa chalishtirgich 3 ostidan sirg`anib chiqadi (8.2-rasm, e); – igna 2 gazlamadan chiqqan zahoti reyka 4 ko`tariladi va materialni bahya bo`icha suradi. birinchi bahya hosil qilishda igna 2, chalishtirgich 3, kengayuvchi ikkinchi halqa va reyka …

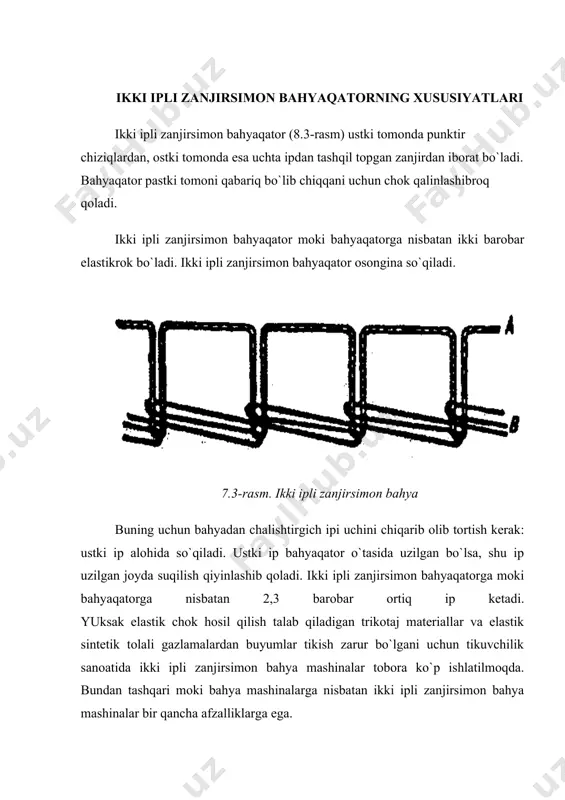

gazlamalardan buyumlar tikish zarur bo`lgani uchun tikuvchilik sanoatida ikki ipli zanjirsimon bahya mashinalar tobora ko`p ishlatilmoqda. bundan tashqari moki bahya mashinalarga nisbatan ikki ipli zanjirsimon bahya mashinalar bir qancha afzalliklarga ega. ikki ipli zanjirsimon bahya hosil bo`lish jarayoni bahya hosil qilishda igna, chalishtirgich, reyka, tepki, ip uzatgich ishtirok etadi. chalishtirgich ikki marta bahyaqator ko`ndalangiga va ikki marta bahyaqator uzunasiga harakatlanib, murakkab fazoviy harakat qiladi (8.4-rasm). bahya hosil bo`lish protsessini bir qancha bosqichlarga bo`lish mumkin: 8.4-rasm. ikki ipli zanjirsimon bahyaning hosil bo`lishi:1) chalishtirgich, 2)igna ipi, 3) ostki ip igna 2 materiallarni teshib o`tib, eng pastgi holatga tushadi, bu paytda chalishtirgich 1 bahyaqatorning ko`ndalangiga harakatlanadi. igna 2 eng pastki holatidan 2–2,5 mm ko`tarilib, halqani hosil qiladi, bu halqaga chalishtirgich 1 o`z halqasini olib kiradi. igna 2 yuqori ko`tariladi va materialdan chiqadi, ip uzatgich bahyaga ketgan ipni g`altakdan chuvatadi, reyka yuqori ko`tariladi va materiallarni bir bahya bo`yi suradi. chalishtirgich 1 bahyaqatorning uzunasiga (tikuvchi …

622 rusumli tikuv mashinasi «orsha» yengil mashinasozlik firmasining 1622 rusumli tikuv mashinasi ust kiyim bichigi detallarida ikki ipdan solqi halqali bir ipli zanjirsimon chalishishdagidek bitta nusxalama bahyaqator yuritib tikishga mo`ljallangan. mashina bosh valining aylanish chastotasi 1000 ayl/mingacha, bir tomondagi solqi uchlari oralig`i 6 mm dan 12 mm gacha, solqining uzunligi kamida 4 mm. materiallarning tepki tagida qisilgan holatdagi maksimal qalinligi 5 mm. elektr yuritgichining quvvati 0,25 kvt. ignalar 0277 № 90, 100. ayl/min. 1622 rusumli tikuv mashinasi ustki krivoship polzunli igna, gazlamani surish, reykani gorizontal surish uzeli bilan kinematik bog`langan ikkinchi ostki igna va halqalarni cho`zadigan chalishtirgich mexanizmlaridan tuzilgan. ignalar ayni vaqtda ip uzatgich vazifasini ham bajaradi. nusxalama bahyaqator hosil qilish jarayoni. nusxalama bahyaqator hosil qilish jarayonida ustki igna, ustki chalishtirgich, ostki igna, chalishtirgich, reyka va tepki qatnashadi. ustki igna pastga tusha borib, materiallarni teshib o`tadi; ostki ignaning halqasini ustki chalishtirgich materiallardan yuqorida tutib turadi. reyka salt yurib, tikuvchi tomonga …

anadi. «zinger» firmasining 302-4-206-a rusumli ikki ignali tikuv mashinasi 302-4-206-a rusumli tikuv mashinasi erkaklar jinsi shimlari va qalin materiallardan tayyorlanadigan kiyim detallarini parallel ikki ipli zanjirsimon bahyaqator yuritib tikishga mo`ljallangan. asosiy valining aylanishlar soni 4500 ayl/min. bahya uzunligi 6,4 mm. tepkisining ko`tarish balandligi 8 mm, ignalar harakat yo`li 31,7 mm. «zinger» firmasining 3260-01 ignalari qo`llaniladi. mashinada krivoship shatunli igna mexanizmi, murakkab fazoviy harakatlanuvchi ikkita chalishtirgich va reyka tipidagi materiallarni surish mexanizmlari bor. chapki ignalarga ustki ipni taqishni ko`rib chiqamiz. g`altakdan ip ip yo`naltirgich teshiklaridan o`tkaziladi, taranglash rostlagichi shaybalari orasidan pastdan yuqoriga aylantirilib, mashina tanasiga o`rnatilgan yo`naltirgichning ketingi teshigiga kiritiladi. so`ngra ip ip uzatgich 4 ning teshigidan, yuqoridan pastga igna tutgichning chap teshigidan o`tkazib old tomondan igna ning ko`ziga taqiladi. ostki ip g`altakdan yo`naltirgich plastinalari orqali ip yo`naltirgich teshiklaridan taranglash rostlagichi shaybalari orasidan aylantiriladi va mashina ostki qismining yon tomoniga o`rnatilgan sterjen teshiklaridan, so`ngra ip yo`naltirgich plastinasi teshiklaridan olib o`tiladi. keyin …
