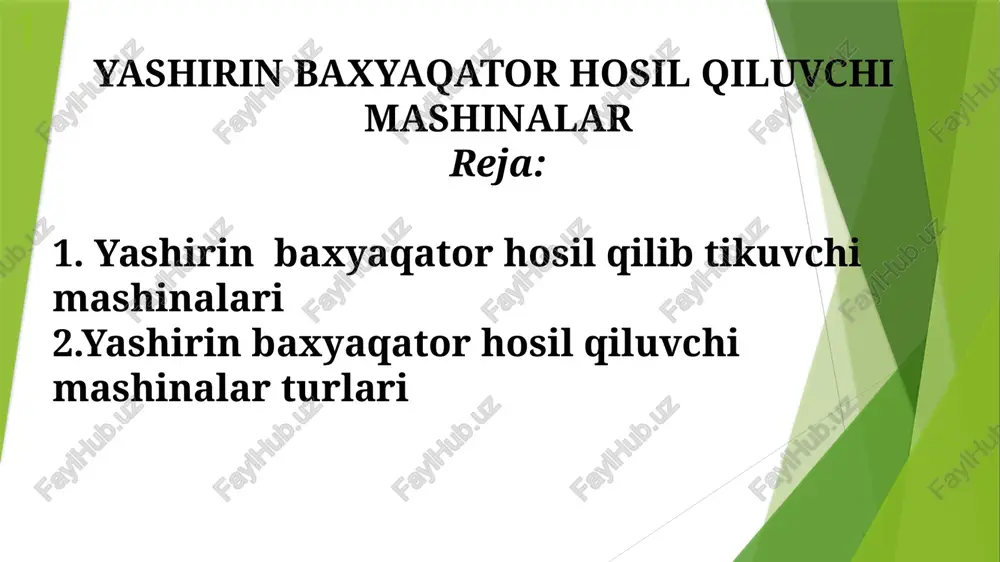

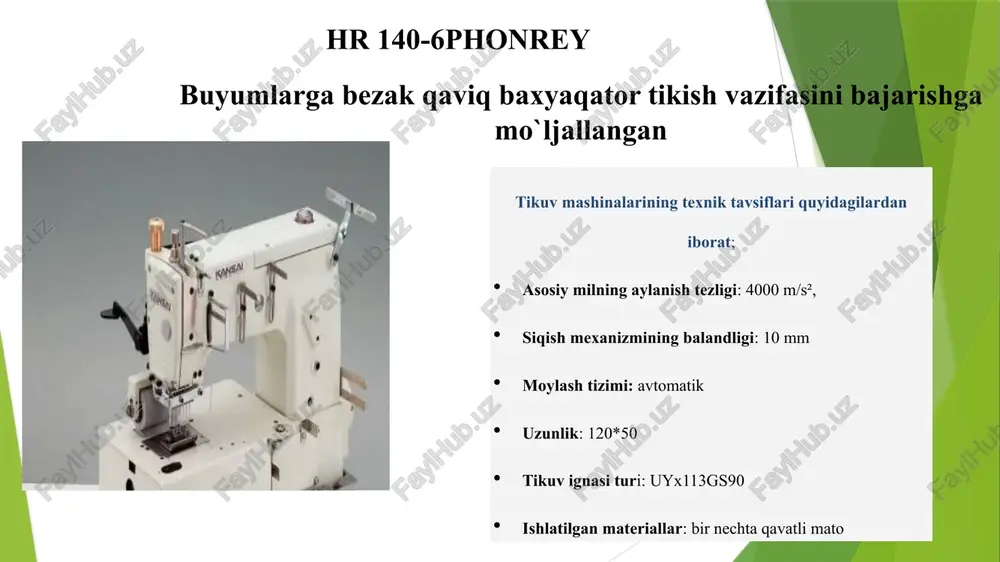

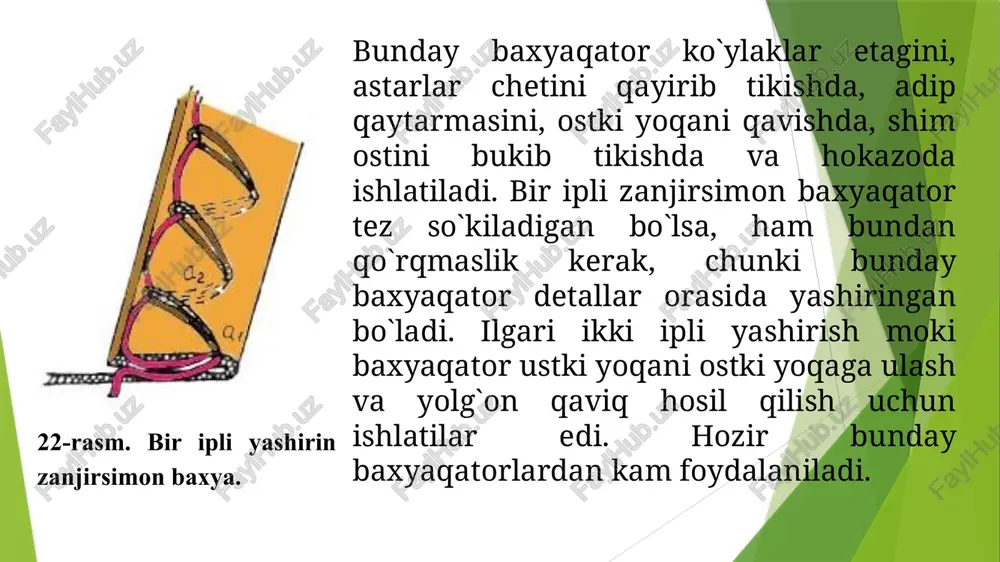

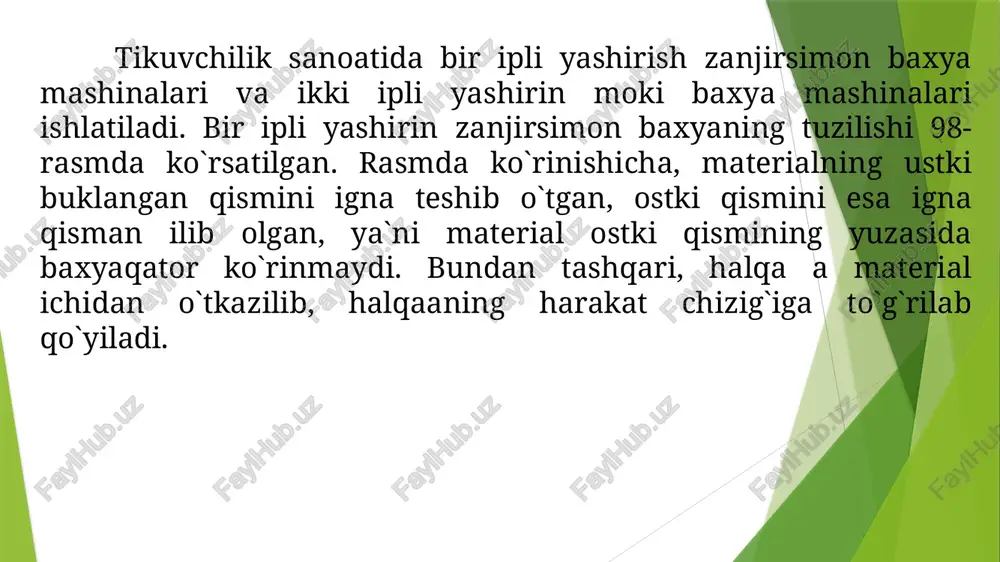

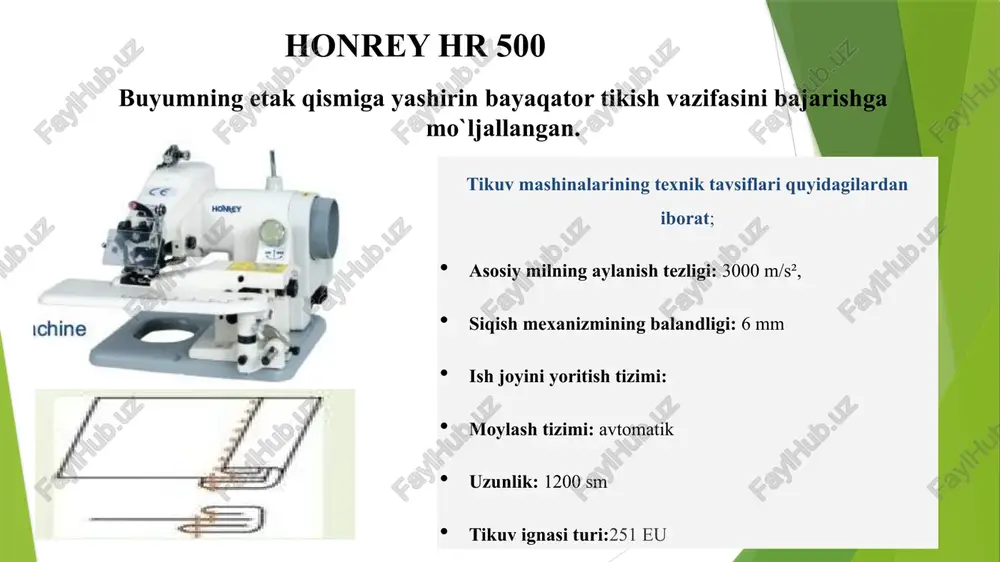

1 1 yashirin baxyaqator hosil qiluvchi mashinalar reja: 1. yashirin baxyaqator hosil qilib tikuvchi mashinalari 2.yashirin baxyaqator hosil qiluvchi mashinalar turlari tikuvchilik sanoatida bir ipli yashirish zanjirsimon baxya mashinalari va ikki ipli yashirin moki baxya mashinalari ishlatiladi. bir ipli yashirin zanjirsimon baxyaning tuzilishi 98-rasmda ko`rsatilgan. rasmda ko`rinishicha, materialning ustki buklangan qismini igna teshib o`tgan, ostki qismini esa igna qisman ilib olgan, ya`ni material ostki qismining yuzasida baxyaqator ko`rinmaydi. bundan tashqari, halqa a material ichidan o`tkazilib, halqaaning harakat chizig`iga to`g`rilab qo`yiladi. honrey hr 500 buyumning etak qismiga yashirin bayaqator tikish vazifasini bajarishga mo`ljallangan. tikuv mashinalarining texnik tavsiflari quyidagilardan iborat; asosiy milning aylanish tezligi: 3000 m/s², siqish mexanizmining balandligi: 6 mm ish joyini yoritish tizimi: moylash tizimi: avtomatik uzunlik: 1200 sm tikuv ignasi turi:251 eu hr 140-6phonrey buyumlarga bezak qaviq baxyaqator tikish vazifasini bajarishga mo`ljallangan tikuv mashinalarining texnik tavsiflari quyidagilardan iborat; asosiy milning aylanish tezligi: 4000 m/s², siqish mexanizmining balandligi: 10 mm …

2 / 11

a plastinasi 2 tagidagi bo`rttirgich va ikkita tepki, chalishtirgich 3 va reyka 4 qatnashadi. tikuvchi pedalni bosib ko`prikcha tushiradi va tepkilar ustiga o`ngini pastga qaratib materiallar qo`yadi. shunda tepkilar materiallarni igna plastinasi 2 ga (99-rasm, a) qisadi, bo`rttirgich esa materiallarni igna plastinasining o`yig`idan bo`rttirib chiqaradi. igna 1 chapdan o`ngga harakatlanib ustki materialni teshib o`tadi, ostkisini esa qisman ilib oladi. bu paytda chalishtirgich 3 tikuvchi tomonga suriladi. bir ipli zanjirsimon yashirish baxya hosil bo`lishi 6.2. 285 (rossiya) rusumli tikuv mashinasi. rossiyadagi podolsk mexaniqa zavodi ishlab chiqaradigan bu mashina ko`ylak, yubkalar etagini bir ipli zanjirsimon yashirin baxyaqator yuritib tikishga mo`ljallangan. bu mashinani qavish ishlarida ham ishlatish mumkin. asosiy valining aylanish chastotasi 3200 min gacha, baxyasining yirikligi 0 dan 7 mm gacha rostlanadi, bukib tikiladigan materiallarning qalinligi 3 mm gacha. ignalar 0873 № 65,75. mashinada tebranuvchi igna mexanizmi, murakkab fazoviy harakatlanuvchi chalishtirgich, materiallarni suradigan reykali mexanizm, buralma va vertikal harakatlanadigan tebranuvchi bo`rttirgich bor. …

3 / 11

arni suradigan reykali mexanizm, tebranuvchi bo`rttirgich va ikkita bosish tepkisi bor. bu mashinaning boshqa yashirin baxya mashinalaridan farqi shundaki, unda buriladigan ko`prikchasi yo`q, uning o`rniga tsilindrik platforma 4 (102-rasm) ishlatilgan. bu amalda hamma qavish va bukib tikish operatsiyalarini, xattoki diametri 60 mm dan ortiq tsilindr detallarni ham tikishga imkon beradi. 8 9 26-rasm. 790 rusumli tikuv mashinasi. iplarni taqish. g`altakdan tushgan ip yuqoridan chapga tomon ip yo`naltiruvchi teshik 21 ga kiritiladi, taranglik rostlagichi shaybalari 20 ning orasidan soat mili harakatiga qarshi yo`nalishda aylantirib, oldinga tomon ip yo`naltiruvchi teshik 19 dan va ip yo`naltiruvchi naycha 15 dan o`tkaziladi. maxovik g`ildirak 23 ni burib igna yuritkichni chap chekka holatga keltirib, bosish plastinasining ip yo`naltiruvchi 14 teshigidan o`tkaziladi, keyin pastdan yuqoriga tomon igna 11 ko`ziga taqiladi.qalin (kostyumbop) materiallarni tikishda ipni ip yo`naltiruvchi teshik 19 dan keyin ip yo`naltiruvchi teshik 16 dan o`tkazish tavsiya etiladi, keyin yuqorida ko`rsatilgandek o`tkaziladi. image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg …

4 / 11

yashirin baxyaqator hosil qiluvchi mashinalar - Page 4

5 / 11

yashirin baxyaqator hosil qiluvchi mashinalar - Page 5
