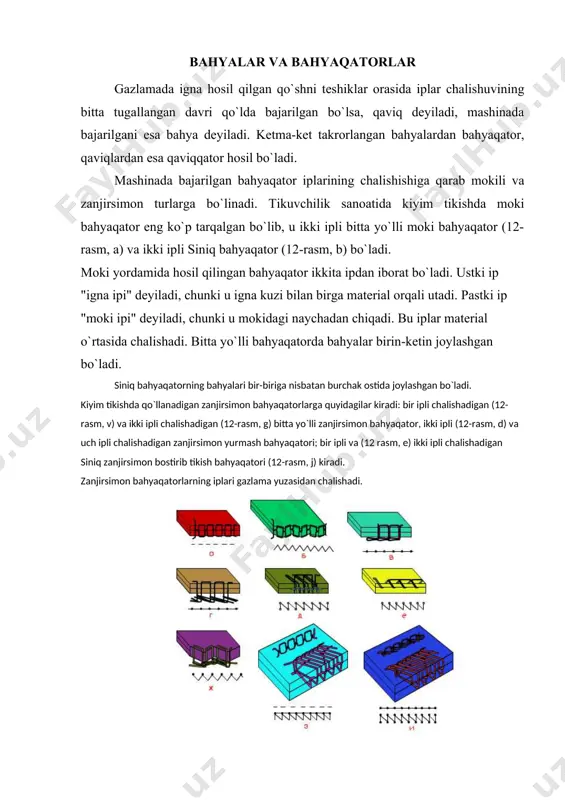

1403159040_43575.doc bahya va bahyaqatorlar haqida ma`lumot reja: 1. bahyalar va bahyaqatorlar 2. tikuv mashinalarining detallari va ularning strukturaviy tasviri 3. mashina ignalari va ularning turlari bahyalar va bahyaqatorlar gazlamada igna hosil qilgan qo`shni teshiklar orasida iplar chalishuvining bitta tugallangan davri qo`lda bajarilgan bo`lsa, qaviq deyiladi, mashinada bajarilgani esa bahya deyiladi. ketma-ket takrorlangan bahyalardan bahyaqator, qaviqlardan esa qaviqqator hosil bo`ladi. mashinada bajarilgan bahyaqator iplarining chalishishiga qarab mokili va zanjirsimon turlarga bo`linadi. tikuvchilik sanoatida kiyim tikishda moki bahyaqator eng ko`p tarqalgan bo`lib, u ikki ipli bitta yo`lli moki bahyaqator (12-rasm, a) va ikki ipli siniq bahyaqator (12-rasm, b) bo`ladi. moki yordamida hosil qilingan bahyaqator ikkita ipdan iborat bo`ladi. ustki ip "igna ipi" deyiladi, chunki u igna kuzi bilan birga material orqali utadi. pastki ip "moki ipi" deyiladi, chunki u mokidagi naychadan chiqadi. bu iplar material o`rtasida chalishadi. bitta yo`lli bahyaqatorda bahyalar birin-ketin joylashgan bo`ladi. siniq bahyaqatorning bahyalari bir-biriga nisbatan burchak ostida joylashgan …

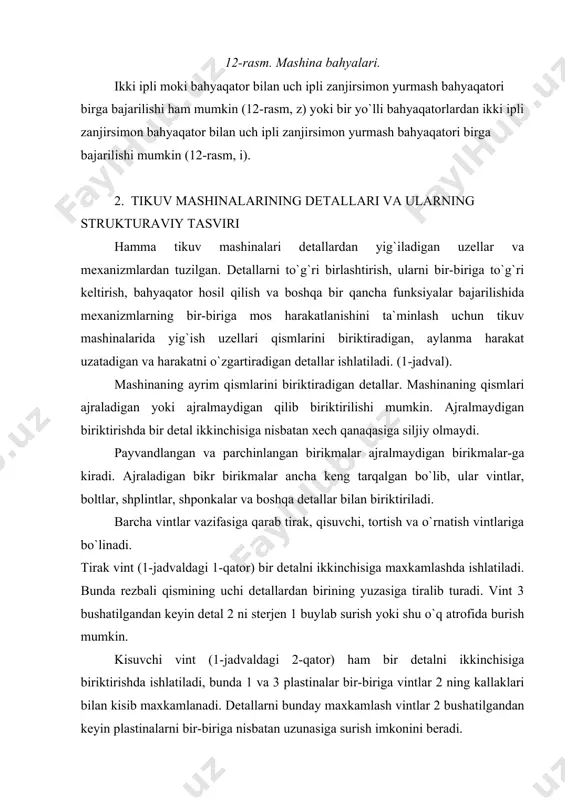

ing strukturaviy tasviri hamma tikuv mashinalari detallardan yig`iladigan uzellar va mexanizmlardan tuzilgan. detallarni to`g`ri birlashtirish, ularni bir-biriga to`g`ri keltirish, bahyaqator hosil qilish va boshqa bir qancha funksiyalar bajarilishida mexanizmlarning bir-biriga mos harakatlanishini ta`minlash uchun tikuv mashinalarida yig`ish uzellari qismlarini biriktiradigan, aylanma harakat uzatadigan va harakatni o`zgartiradigan detallar ishlatiladi. (1-jadval). mashinaning ayrim qismlarini biriktiradigan detallar. mashinaning qismlari ajraladigan yoki ajralmaydigan qilib biriktirilishi mumkin. ajralmaydigan biriktirishda bir detal ikkinchisiga nisbatan xech qanaqasiga siljiy olmaydi. payvandlangan va parchinlangan birikmalar ajralmaydigan birikmalar-ga kiradi. ajraladigan bikr birikmalar ancha keng tarqalgan bo`lib, ular vintlar, boltlar, shplintlar, shponkalar va boshqa detallar bilan biriktiriladi. barcha vintlar vazifasiga qarab tirak, qisuvchi, tortish va o`rnatish vintlariga bo`linadi. tirak vint (1-jadvaldagi 1-qator) bir detalni ikkinchisiga maxkamlashda ishlatiladi. bunda rezbali qismining uchi detallardan birining yuzasiga tiralib turadi. vint 3 bushatilgandan keyin detal 2 ni sterjen 1 buylab surish yoki shu o`q atrofida burish mumkin. kisuvchi vint (1-jadvaldagi 2-qator) ham bir detalni ikkinchisiga …

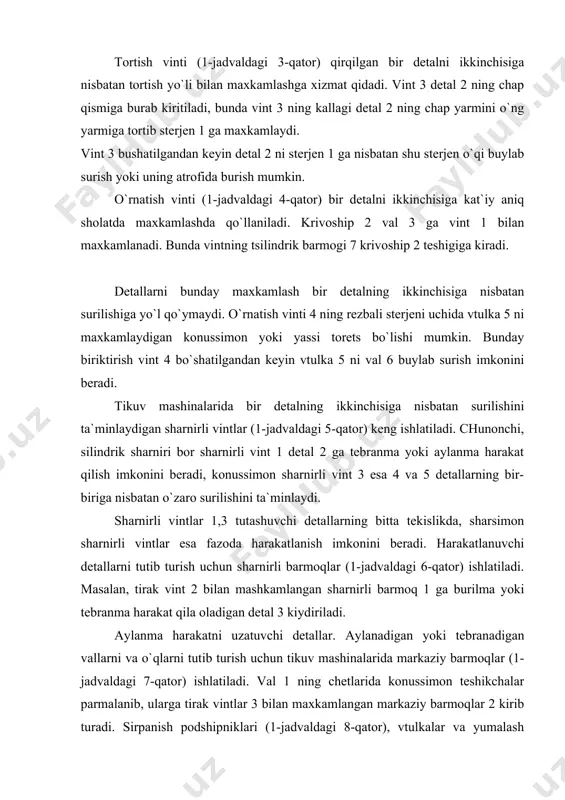

(1-jadvaldagi 4-qator) bir detalni ikkinchisiga kat`iy aniq sholatda maxkamlashda qo`llaniladi. krivoship 2 val 3 ga vint 1 bilan maxkamlanadi. bunda vintning tsilindrik barmogi 7 krivoship 2 teshigiga kiradi. detallarni bunday maxkamlash bir detalning ikkinchisiga nisbatan surilishiga yo`l qo`ymaydi. o`rnatish vinti 4 ning rezbali sterjeni uchida vtulka 5 ni maxkamlaydigan konussimon yoki yassi torets bo`lishi mumkin. bunday biriktirish vint 4 bo`shatilgandan keyin vtulka 5 ni val 6 buylab surish imkonini beradi. tikuv mashinalarida bir detalning ikkinchisiga nisbatan surilishini ta`minlaydigan sharnirli vintlar (1-jadvaldagi 5-qator) keng ishlatiladi. chunonchi, silindrik sharniri bor sharnirli vint 1 detal 2 ga tebranma yoki aylanma harakat qilish imkonini beradi, konussimon sharnirli vint 3 esa 4 va 5 detallarning bir-biriga nisbatan o`zaro surilishini ta`minlaydi. sharnirli vintlar 1,3 tutashuvchi detallarning bitta tekislikda, sharsimon sharnirli vintlar esa fazoda harakatlanish imkonini beradi. harakatlanuvchi detallarni tutib turish uchun sharnirli barmoqlar (1-jadvaldagi 6-qator) ishlatiladi. masalan, tirak vint 2 bilan mashkamlangan sharnirli barmoq 1 ga …

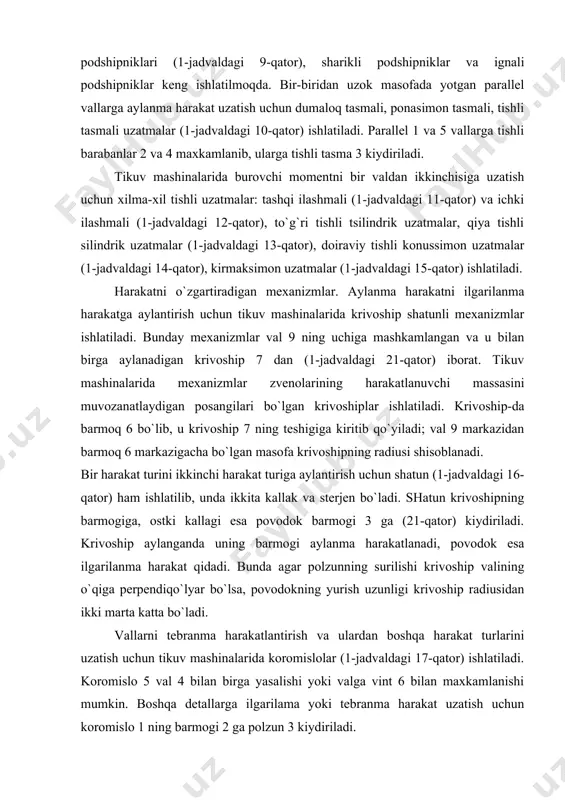

tasma 3 kiydiriladi. tikuv mashinalarida burovchi momentni bir valdan ikkinchisiga uzatish uchun xilma-xil tishli uzatmalar: tashqi ilashmali (1-jadvaldagi 11-qator) va ichki ilashmali (1-jadvaldagi 12-qator), to`g`ri tishli tsilindrik uzatmalar, qiya tishli silindrik uzatmalar (1-jadvaldagi 13-qator), doiraviy tishli konussimon uzatmalar (1-jadvaldagi 14-qator), kirmaksimon uzatmalar (1-jadvaldagi 15-qator) ishlatiladi. harakatni o`zgartiradigan mexanizmlar. aylanma harakatni ilgarilanma harakatga aylantirish uchun tikuv mashinalarida krivoship shatunli mexanizmlar ishlatiladi. bunday mexanizmlar val 9 ning uchiga mashkamlangan va u bilan birga aylanadigan krivoship 7 dan (1-jadvaldagi 21-qator) iborat. tikuv mashinalarida mexanizmlar zvenolarining harakatlanuvchi massasini muvozanatlaydigan posangilari bo`lgan krivoshiplar ishlatiladi. krivoship-da barmoq 6 bo`lib, u krivoship 7 ning teshigiga kiritib qo`yiladi; val 9 markazidan barmoq 6 markazigacha bo`lgan masofa krivoshipning radiusi shisoblanadi. bir harakat turini ikkinchi harakat turiga aylantirish uchun shatun (1-jadvaldagi 16-qator) ham ishlatilib, unda ikkita kallak va sterjen bo`ladi. shatun krivoshipning barmogiga, ostki kallagi esa povodok barmogi 3 ga (21-qator) kiydiriladi. krivoship aylanganda uning barmogi aylanma harakatlanadi, povodok esa …

val 1 ga maxkamlangan ekstsentrik 2 dan, val 1 ning markaziga nisbatan bir oz surilgan tsilindrik detaldan, koromislo 4 ga biriktirilgan shatun 3 dan iborat. ekstsentrik 2 va val 1 markazlarining siljish kattaligi ekstsentrikning ekstsentrisiteti deyiladi va e sharfi bilan belgilanadi. ekstsentrik 2 ta`sirida shatun 3 koromislo 4 ga va uning vali 5 ga tebranma harakat uzatadi. 1-jadvalda tepkining (19-qator) va reykaning (20-qator) strukturaviy tasviri ko`rsatilgan. strukturaviy sxemalarni chizish. fazoviy strukturaviy sxemalarni to`g`ri burchakli diametrik proektsiyada chizgan ma`qo`l, chunki u mexanizm zvenolarining strukturasi va birgalikdagi harakati to`g`risida yakkol tasavvur beradi. mexanizm yoki mashinaning strukturaviy sxemasini chizish oldidan ularning tuzilishi va ishlashi bilan tanishib chikish, ya`ni detallar konfiguratsiyasini, ularni biriktirish usullarini, tayanchlar urnini va ayrim nuqtalarning harakatlanish sharakterini aniqlab olish kerak. sxema chizishni etakchi zvenodan boshlash kerak. masalan, krivoship-shatun mexanizmining (1- jadvaldagi 21-qator) kinematik sxemasini chizishdan oldin gorizontal tekislikka nisbatan 70 burchak ostida asosiy val 9 chiziladi, uning vtulkasi 8 shartli …
