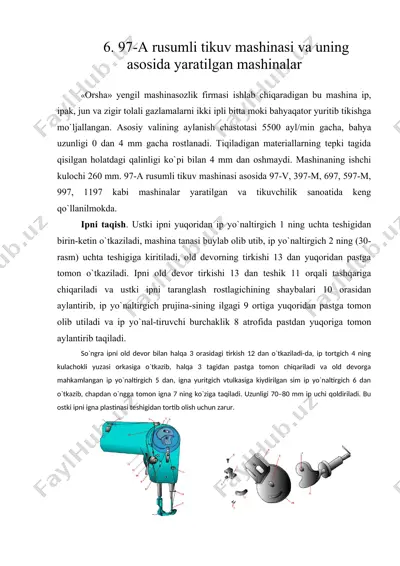

1403153929_43537.doc 6. 97-a rusumli tikuv mashinasi va uning asosida yaratilgan mashinalar «orsha» yengil mashinasozlik firmasi ishlab chiqaradigan bu mashina ip, ipak, jun va zigir tolali gazlamalarni ikki ipli bitta moki bahyaqator yuritib tikishga mo`ljallangan. asosiy valining aylanish chastotasi 5500 ayl/min gacha, bahya uzunligi 0 dan 4 mm gacha rostlanadi. tiqiladigan materiallarning tepki tagida qisilgan holatdagi qalinligi ko`pi bilan 4 mm dan oshmaydi. mashinaning ishchi kulochi 260 mm. 97-a rusumli tikuv mashinasi asosida 97-v, 397-m, 697, 597-m, 997, 1197 kabi mashinalar yaratilgan va tikuvchilik sanoatida keng qo`llanilmokda. ipni taqish. ustki ipni yuqoridan ip yo`naltirgich 1 ning uchta teshigidan birin-ketin o`tkaziladi, mashina tanasi buylab olib utib, ip yo`naltirgich 2 ning (30-rasm) uchta teshigiga kiritiladi, old devorning tirkishi 13 dan yuqoridan pastga tomon o`tkaziladi. ipni old devor tirkishi 13 dan teshik 11 orqali tashqariga chiqariladi va ustki ipni taranglash rostlagichining shaybalari 10 orasidan aylantirib, ip yo`naltirgich prujina-sining ilgagi 9 ortiga yuqoridan pastga tomon …

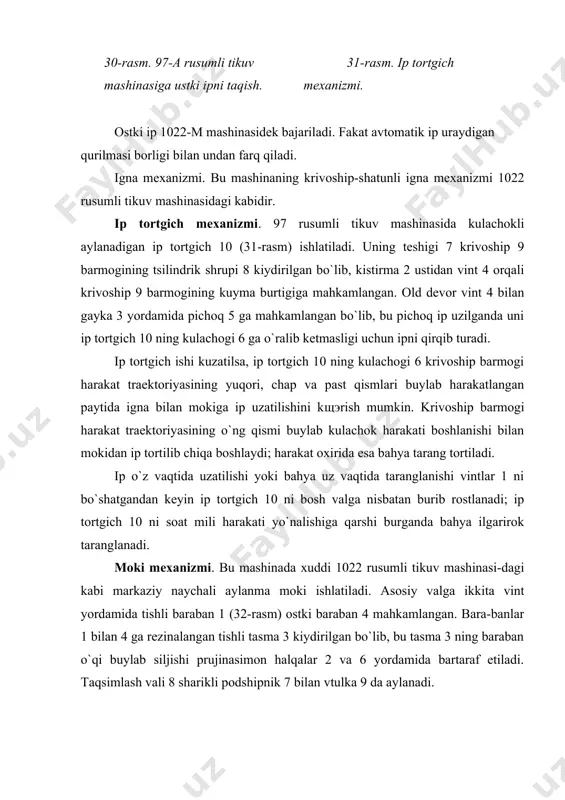

tortgich mexanizmi. 97 rusumli tikuv mashinasida kulachokli aylanadigan ip tortgich 10 (31-rasm) ishlatiladi. uning teshigi 7 krivoship 9 barmogining tsilindrik shrupi 8 kiydirilgan bo`lib, kistirma 2 ustidan vint 4 orqali krivoship 9 barmogining kuyma burtigiga mahkamlangan. old devor vint 4 bilan gayka 3 yordamida pichoq 5 ga mahkamlangan bo`lib, bu pichoq ip uzilganda uni ip tortgich 10 ning kulachogi 6 ga o`ralib ketmasligi uchun ipni qirqib turadi. ip tortgich ishi kuzatilsa, ip tortgich 10 ning kulachogi 6 krivoship barmogi harakat traektoriyasining yuqori, chap va past qismlari buylab harakatlangan paytida igna bilan mokiga ip uzatilishini kщэrish mumkin. krivoship barmogi harakat traektoriyasining o`ng qismi buylab kulachok harakati boshlanishi bilan mokidan ip tortilib chiqa boshlaydi; harakat oxirida esa bahya tarang tortiladi. ip o`z vaqtida uzatilishi yoki bahya uz vaqtida taranglanishi vintlar 1 ni bo`shatgandan keyin ip tortgich 10 ni bosh valga nisbatan burib rostlanadi; ip tortgich 10 ni soat mili harakati yo`nalishiga qarshi …

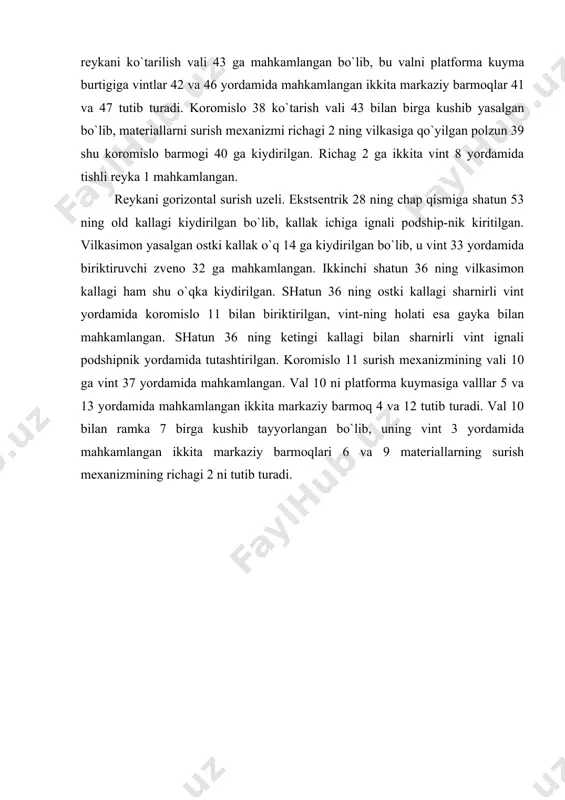

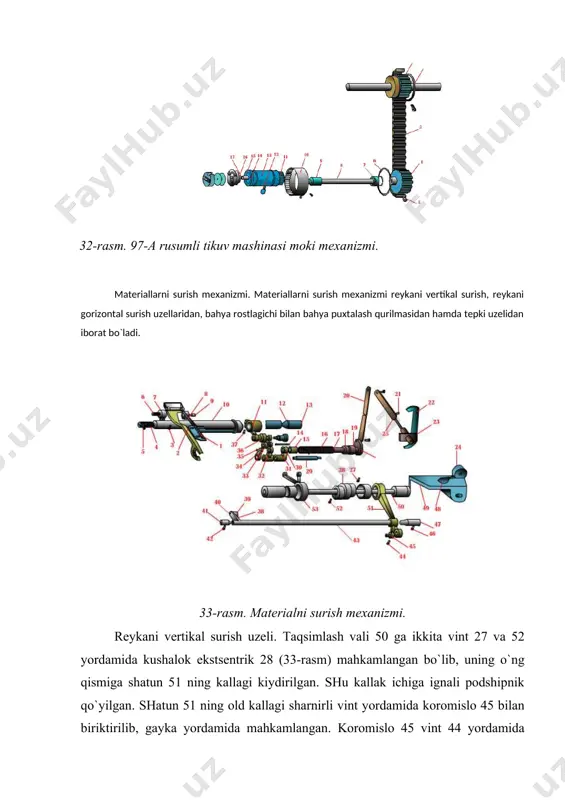

ning o`ng qismiga shatun 51 ning kallagi kiydirilgan. shu kallak ichiga ignali podshipnik qo`yilgan. shatun 51 ning old kallagi sharnirli vint yordamida koromislo 45 bilan biriktirilib, gayka yordamida mahkamlangan. koromislo 45 vint 44 yordamida reykani ko`tarilish vali 43 ga mahkamlangan bo`lib, bu valni platforma kuyma burtigiga vintlar 42 va 46 yordamida mahkamlangan ikkita markaziy barmoqlar 41 va 47 tutib turadi. koromislo 38 ko`tarish vali 43 bilan birga kushib yasalgan bo`lib, materiallarni surish mexanizmi richagi 2 ning vilkasiga qo`yilgan polzun 39 shu koromislo barmogi 40 ga kiydirilgan. richag 2 ga ikkita vint 8 yordamida tishli reyka 1 mahkamlangan. reykani gorizontal surish uzeli. ekstsentrik 28 ning chap qismiga shatun 53 ning old kallagi kiydirilgan bo`lib, kallak ichiga ignali podship-nik kiritilgan. vilkasimon yasalgan ostki kallak o`q 14 ga kiydirilgan bo`lib, u vint 33 yordamida biriktiruvchi zveno 32 ga mahkamlangan. ikkinchi shatun 36 ning vilkasimon kallagi ham shu o`qka kiydirilgan. shatun 36 ning ostki …

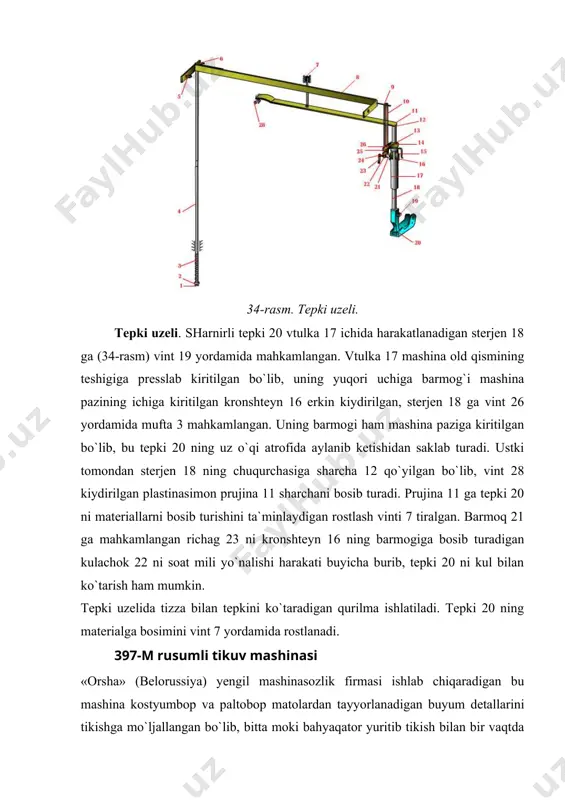

ning barmogi ham mashina paziga kiritilgan bo`lib, bu tepki 20 ning uz o`qi atrofida aylanib ketishidan saklab turadi. ustki tomondan sterjen 18 ning chuqurchasiga sharcha 12 qo`yilgan bo`lib, vint 28 kiydirilgan plastinasimon prujina 11 sharchani bosib turadi. prujina 11 ga tepki 20 ni materiallarni bosib turishini ta`minlaydigan rostlash vinti 7 tiralgan. barmoq 21 ga mahkamlangan richag 23 ni kronshteyn 16 ning barmogiga bosib turadigan kulachok 22 ni soat mili yo`nalishi harakati buyicha burib, tepki 20 ni kul bilan ko`tarish ham mumkin. tepki uzelida tizza bilan tepkini ko`taradigan qurilma ishlatiladi. tepki 20 ning materialga bosimini vint 7 yordamida rostlanadi. 397-m rusumli tikuv mashinasi «orsha» (belorussiya) yengil mashinasozlik firmasi ishlab chiqaradigan bu mashina kostyumbop va paltobop matolardan tayyorlanadigan buyum detallarini tikishga mo`ljallangan bo`lib, bitta moki bahyaqator yuritib tikish bilan bir vaqtda ularning chetlarini bahyaqatorga parallel qilib qirqishga ham mo`ljalangan. asosiy valining aylanish chastotasi 4000 ayl/min gacha, bahyasining yirikligi 0 dan 4,5 mm …

xanizmi. 97-b rusumli tikuv mashinasi bu mashina asosan sintetik tolali materiallarni tikishda ishlatiladi. 97-a rusumli mashinasidan asosiy farqi shundaki, u ignani sovitish mexanizmi qurilmasi bilan ta`minlangan. sintetik tolali materiallarning erish temperaturasi past (160-2000 s) bo`lgani sababli ularni asosiy valning aylanish chastotasi 5000 ayl/min ga etganda tikish juda kiyinlashadi. igna materiallar orasidan o`tganda u tolalarni erish temperaturasi yuqori darajagacha (4000 s gacha) kiziydi va tolalarni eritib yuboradi. erigan zarrachalar igna sterjeniga, igna uchiga yopishib, ignaning harakatlanishiga xalakit beradi va uning uzilishiga olib keladi. xozirgi vaqtda vatanimiz va chet el tajribasida ignaning kizishini kamaytirish uchun bir necha usullar qo`llaniladi. masalan, ignani xavo okimi, xavo-suv aralashmasi, igna uchi konfiguratsiyasini o`zgartirish va uning yuzasiga maxsus ishlov berish usullari bilan sovitiladi. ignani havo-suv aralashmasi bilan sovitish eng samarali usul hisoblanadi. 37-rasm. ignani havo-suv bilan sovitish qurilmasi. ignani havo-suv bilan sovitish qurilmasi. bu qurilma to`rtta uzeldan iborat: ignaning harakat zonasida joylashgan purkagich; igna materiallar tepasidaligida xavo …
