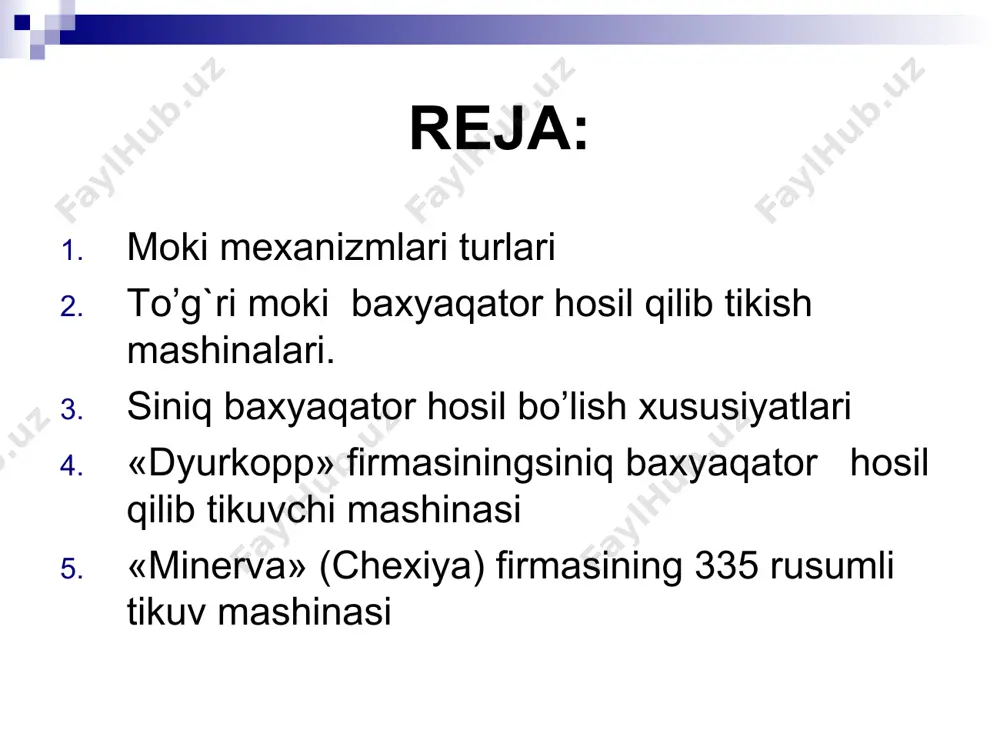

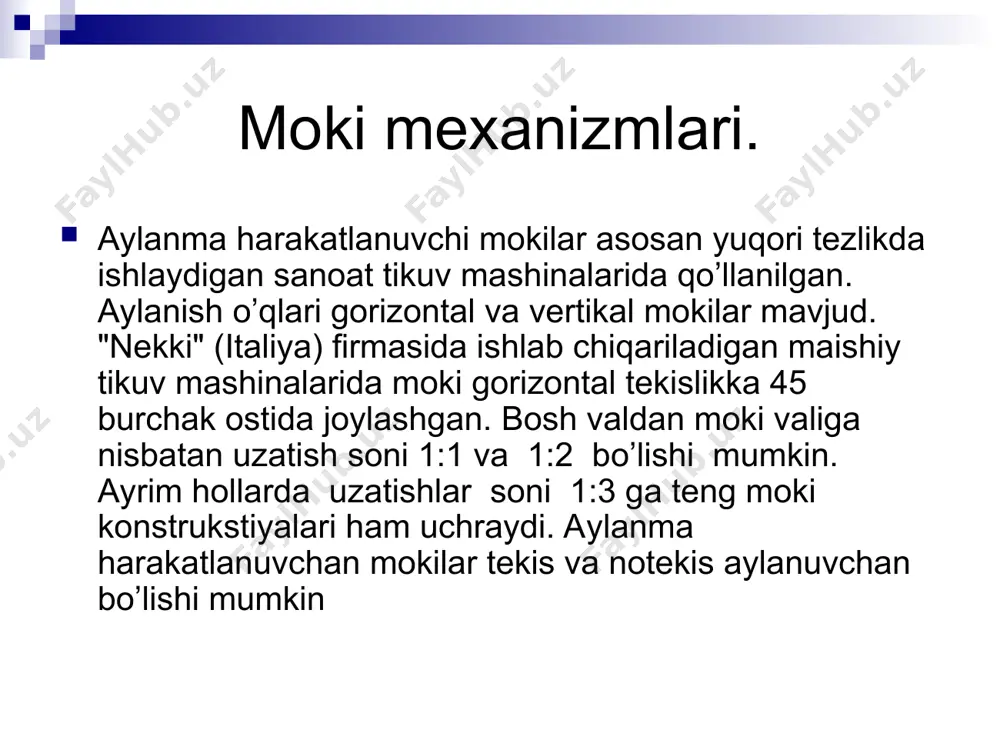

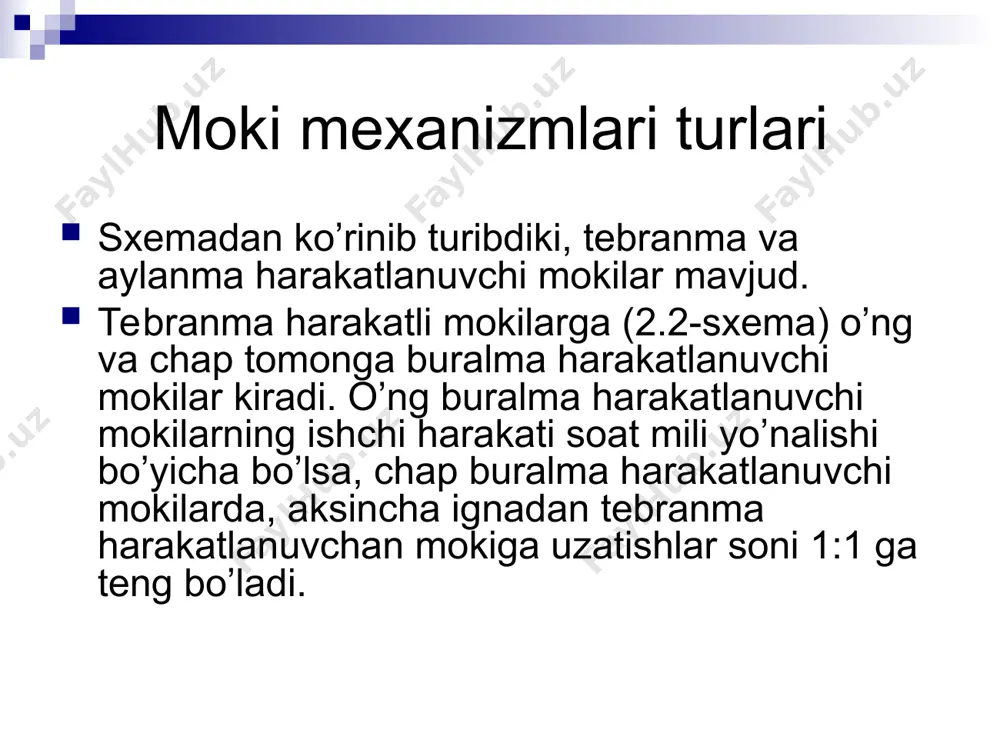

1480786777_64899.ppt zamonaviy tikuv mashinalari moki mexanizmlarning qiyosiy tahlili zamonaviy tikuv mashinalari moki mexanizmlarning qiyosiy tahlili reja: moki mexanizmlari turlari to’g`ri moki baxyaqator hosil qilib tikish mashinalari. siniq baxyaqator hosil bo’lish xususiyatlari «dyurkopp» firmasiningsiniq baxyaqator hosil qilib tikuvchi mashinasi «minerva» (chexiya) firmasining 335 rusumli tikuv mashinasi moki mexanizmlari turlari sxemadan ko’rinib turibdiki, tebranma va aylanma harakatlanuvchi mokilar mavjud. tebranma harakatli mokilarga (2.2-sxema) o’ng va chap tomonga buralma harakatlanuvchi mokilar kiradi. o’ng buralma harakatlanuvchi mokilarning ishchi harakati soat mili yo’nalishi bo’yicha bo’lsa, chap buralma harakatlanuvchi mokilarda, aksincha ignadan tebranma harakatlanuvchan mokiga uzatishlar soni 1:1 ga teng bo’ladi. moki mexanizmlari. aylanma harakatlanuvchi mokilar asosan yuqori tezlikda ishlaydigan sanoat tikuv mashinalarida qo’llanilgan. aylanish o’qlari gorizontal va vertikal mokilar mavjud. "nekki" (italiya) firmasida ishlab chiqariladigan maishiy tikuv mashinalarida moki gorizontal tekislikka 45 burchak ostida joylashgan. bosh valdan moki valiga nisbatan uzatish soni 1:1 va 1:2 bo’lishi mumkin. ayrim hollarda uzatishlar soni 1:3 ga teng moki …

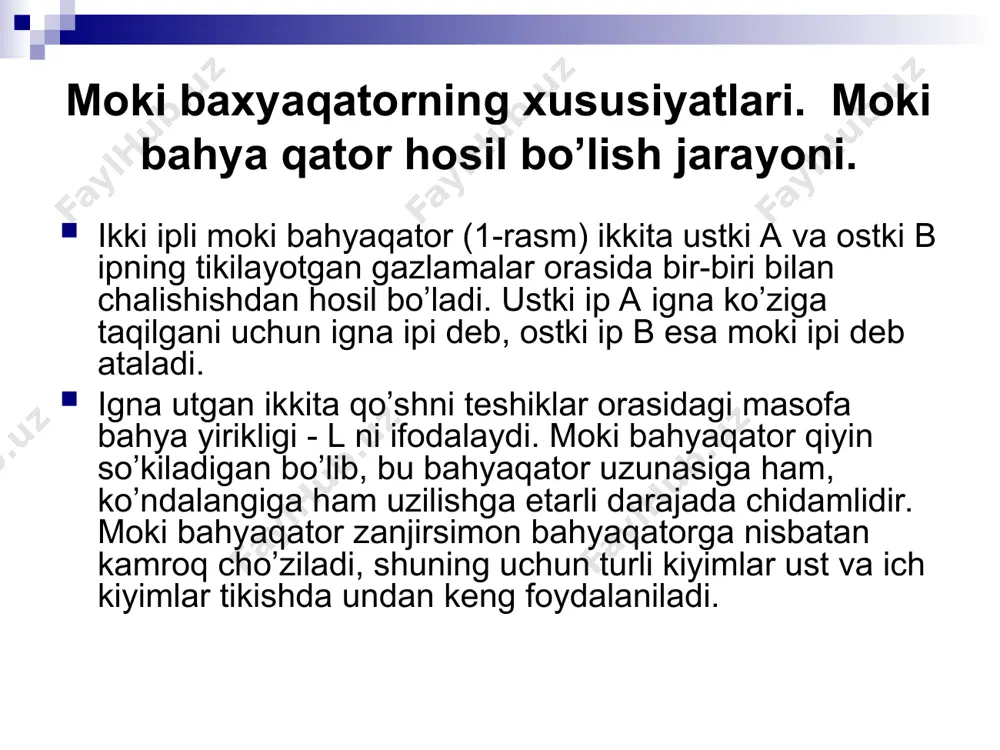

uchun turli kiyimlar ust va ich kiyimlar tikishda undan keng foydalaniladi. moki bahyaqator hosil qilishga sarflanadigan ipni aniqlashda o’rta hisobda 1,2-1,7 ga teng bo’lgan ishlatish koeffistenti hisobga olinadi. chunonchi, ishlatish koeffistienti 1,3 ga teng bo’lganda, uzunligi 10 sm bo’lgan chokka ustki ipdan 13 sm va ostki ipdan 13 sm sarflanadi. ishlatish koeffistentini bahya yirikligiga, tikiladigan gazlama xususiyati va qalinligiga, ipning taranglik darajasiga va boshqa omillariga bog`liq bo’ladi. "tekstima" (germaniya) yengil sanoat mashinasozlik birlashmasining tikuv mashinalari. "tekstima" (germaniya) yengil mashinasozlik birlashmasining 8332 rusumli tikuv mashinasi ich kiyimlik, kostyumbop, paltobop gazlamalarni bitta moki bahyaqator yuritib tikishga mo’ljallangan. shu mashina asosida birlashma 100 dan ortiq variantdagi mashinalar ishlab chiqaradi. shulardan eng ko’p qo’llaniladigan mashinalar texnik ko’rsatkichlari 4 – jadvalda keltirilgan. ip taqish. ustki ipni g`altak 1 dan (47-rasm) yuqoridan pastga g`altak tayanchining ilgagidan o’tkazib, plastinasimon ip yo’naltirgich 5 ning uchta teshigidan, chapga ikkinchi plastinasimon ip yo’naltirgich 6 ning uchta teshigidan o’tkaziladi, yuqoridan pastga …

torni yuritib tikishga mo’ljallangan. asosiy valining aylanish chastotasi 3000 ayl/mingacha, baxyasining yirikligi 0 dan 6 mm gacha, parallel baxyaqatorlar oralig`i 3,2 mm. bu mashinada ilgarilanma qaytma harakatlanuvchan ignalar, vertikal joylashgan mokilar, gazlamani tishli reyka yordamida surish va iptortgich mexanizmlaridan tuzilgan. mashinaning ustki qismiga texnologik jarayonlarni va mexanizmlar ishini nazorat qiluvchi, hamda chokning bir ko’rinishidan ikkinchi ko’rinishiga avtomatik o’tkazuvchi elektron boshqaruv sistemasi 1 o’rnatilgan (57-rasm).elektron boshqaruv sistemasi qo’llanilish natijasida bahyaqator sifatli bajarilishini va mexanizmlarni avtomatik moylash qurilmasining ishini doimiy nazorat qilish imkoni yaratilgan.
