yashirin bahyali tikuv mashinalari

DOC 666.0 KB Free download

Page preview (5 pages)

Scroll down 👇
1

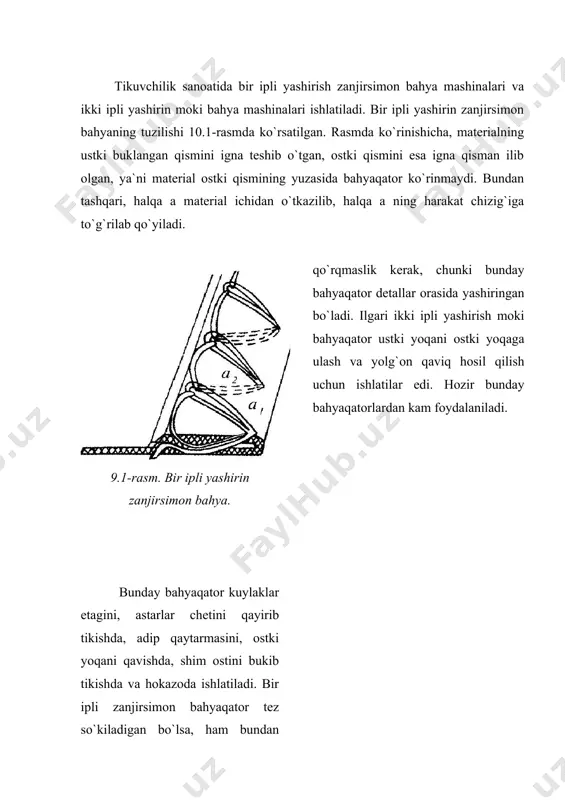

1403169674_43665.doc yashirin bahyali tikuv mashinalari reja: 1. bir ipli zanjirsimon yashirin bahya hosil bo`lishi 2. 285 (rossiya) rusumli tikuv mashinasi 3. "pannoniya" (vengriya) firmasining ss-790 rusumli tikuv mashinasi tikuvchilik sanoatida bir ipli yashirish zanjirsimon bahya mashinalari va ikki ipli yashirin moki bahya mashinalari ishlatiladi. bir ipli yashirin zanjirsimon bahyaning tuzilishi 10.1-rasmda ko`rsatilgan. rasmda ko`rinishicha, materialning ustki buklangan qismini igna teshib o`tgan, ostki qismini esa igna qisman ilib olgan, ya`ni material ostki qismining yuzasida bahyaqator ko`rinmaydi. bundan tashqari, halqa a material ichidan o`tkazilib, halqa a ning harakat chizig`iga to`g`rilab qo`yiladi. 9.1-rasm. bir ipli yashirin zanjirsimon bahya. bunday bahyaqator kuylaklar etagini, astarlar chetini qayirib tikishda, adip qaytarmasini, ostki yoqani qavishda, shim ostini bukib tikishda va hokazoda ishlatiladi. bir ipli zanjirsimon bahyaqator tez so`kiladigan bo`lsa, ham bundan qo`rqmaslik kerak, chunki bunday bahyaqator detallar orasida yashiringan bo`ladi. ilgari ikki ipli yashirish moki bahyaqator ustki yoqani ostki yoqaga ulash va yolg`on qaviq hosil qilish uchun …
2

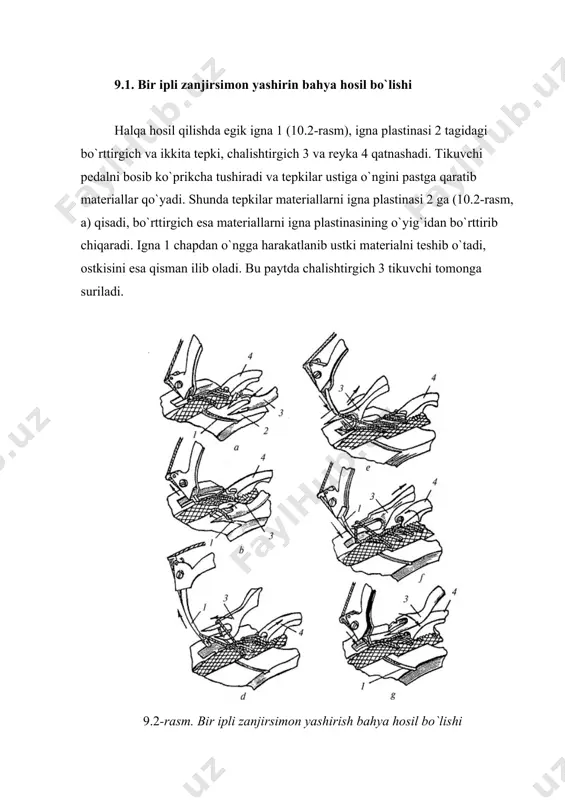

hosil bo`ladi, chalishtirgich 3 ning shoxchalari shu halqaga kiradi. igna 1 materiallardan chiqadi (9.2-rasm, v) chalishtirgich 3 esa o`ngdan chapga yoy bo`ylab harakatlanib igna halqasini kengaytiradi va uni ignaning harakat chizig`iga to`g`rilab qo`yadi. shu paytda reyka 4 pastga tushib materiallarni bir bahya bo`yi suradi, shunda bo`rttirgich materiallarni bo`rttirishdan to`xtaydi. kengaygan halqa chalishtirgichning yoy bo`ylab harakatlanishi, materiallar halqa chalishtirgichning yoy bo`ylab harakatlanishi, materiallar esa tikuvchidan nariga surilishi natijasida bahyaqatorga ko`ndalang turib qoladi. igna 1 yana o`ngga harakatlanib (9.2-rasm, g) chalishtirgich 3 shoxchalari orasidan o`tadi va o`zining birinchi halqasiga kiradi. chalishtirgich 3 tikuvchidan nariga harakatlanadi. igna 1 bo`rttirgich igna plastinasi o`yig`idan bo`rttirib chiqarilgan materiallarni teshib o`tadi (9.2-rasm, d). shunda oldingi bahya dastlabki marta tortiladi, shuningdek g`altakdan rezerv ip chuvatiladi. chalishtirgich 3 yoy bo`ylab chapdan o`ngga harakatlanadi (9.2-rasm, e). igna 1 o`ng chekka holatga qaytadi, chalishtirgich 3 esa tikuvchi tomonga harakatlanadi. igna 1 materiallardan chiqqan paytda bahya uzil-kesil tortiladi. shundan keyin jarayon takrorlanadi. …
3

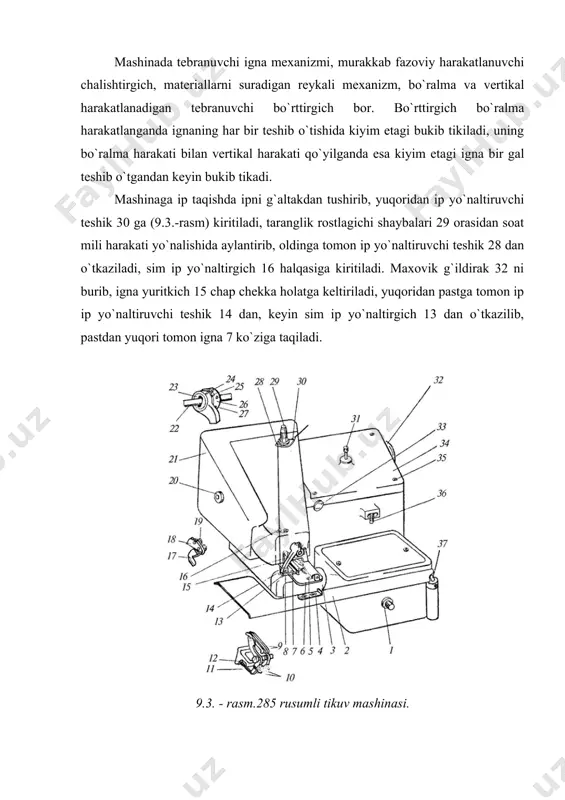

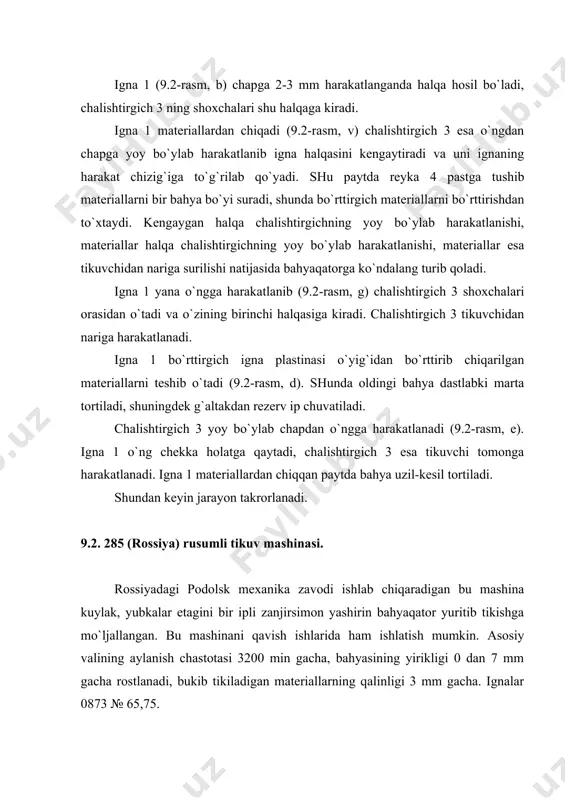

ning bo`ralma harakati bilan vertikal harakati qo`yilganda esa kiyim etagi igna bir gal teshib o`tgandan keyin bukib tikadi. mashinaga ip taqishda ipni g`altakdan tushirib, yuqoridan ip yo`naltiruvchi teshik 30 ga (9.3.-rasm) kiritiladi, taranglik rostlagichi shaybalari 29 orasidan soat mili harakati yo`nalishida aylantirib, oldinga tomon ip yo`naltiruvchi teshik 28 dan o`tkaziladi, sim ip yo`naltirgich 16 halqasiga kiritiladi. maxovik g`ildirak 32 ni burib, igna yuritkich 15 chap chekka holatga keltiriladi, yuqoridan pastga tomon ip ip yo`naltiruvchi teshik 14 dan, keyin sim ip yo`naltirgich 13 dan o`tkazilib, pastdan yuqori tomon igna 7 ko`ziga taqiladi. 9.3. - rasm.285 rusumli tikuv mashinasi. mashina maxsus ish stoliga o`rnatiladi. uning chap pedali elektr friktsion yuritmani ishga tushirishga, o`ng pedali esa ko`prikcha 3 ni igna plastinasi 6 ga nisbatan tushirishga xizmat qiladi. bukib tikish ishlarining bajarilishi qulay bo`lishi uchun mashina ochiladigan stol 2 bilan ta`minlangan bo`lib, uni soat mili harakatiga qarshi yo`nalishda burib, ish holatidan chiqarish mumkin. ochiladigan …
4
kamroq bo`rttirib chiqariladi. endi etakni bukib tikishni boshlasa bo`ladi. bahya yirikligini o`zgartirish uchun gayka 20 ni burab olib, qopqoq 21 olinadi. bahya yirikligi rostlagichining korpusi 26 dagi vint 27 bo`shatiladi, vint 24 yordamida esa korpus 26 pazi ichida polzun 25 suriladi. polzun 25 ni surayotganda u bilan birga ekstsentrik 23 asosiy val 22 ga nisbatan suriladi. asosiy val 22 bilan ekstsentrik 23 ning markazlari orasidagi masofa qancha katta bo`lsa, bahya shunchalik yiriklashadi. reyka 17 ning materialni qamrash miqdori vint 19 ni bo`shatgandan keyin, richag 18 ni vertikal surib rostlanadi. tepki 9 ning materialga bo`lgan bosimi har qaysi tepki uchun alohida-alohida rostlanadi. vint 12 burab kiritilganda prujina 11 cho`ziladi va tegishli richag materialga tepki bosimini kuchaytiradi. 9.4-rasm. ignaning bir gal sanchilishidan keyin materialni bo`rttirib yuritilgan bir ipli zanjirsimon yashirin bahyali bahyaqator. ilgari aytilganidek, bu mashinada kiyim etagini ignaning bir gal sanchilishidan keyin bukib tikib bo`ladi (9.4-rasm). igna birinchi sanchilishi 2 da …
5
b olib, qopqoq 34 olinadi va karter teshigidan moy quyiladi. mashinada tikish oldidan moy sistemasini ishga tushirish uchun tikuvchi sterjen 31 ni bosishi kerak. tikib bo`lgandan keyin sterjen 31 yuqoriga ko`tarib qo`yiladi. 9.3 "pannoniya" (vengriya) firmasining ss-790 rusumli tikuv mashinasi. bu mashina kuylak, kostyum va paltolarni bir ipli zanjirsimon yashirin bahyaqator yuritib ham qavib, ham bukib tikishga mo`ljallangan. asosiy valining aylanish chastotasi 3500 min gacha, bahyasining yirikligi 3 dan 7 mm gacha rostlanadi, materiallarning tepki tagida qisilgan holatdagi qalinligi 3 mm gacha. ignalar 3669 e № 70-110 (vengriyada chiqariladi). mashinada tebranuvchi igna mexanizmi, murakkab fazoviy harakatlanuvchi chalishtirgich, materiallarni suradigan reykali mexanizm, tebranuvchi bo`rttirgich va ikkita bosish tepkisi bor. bu mashinaning boshqa yashirin bahya mashinalaridan farqi shundaki, unda buriladigan ko`prikchasi yo`q, uning o`rniga tsilindrik platforma 4 (9.5-rasm) ishlatilgan. bu amalda hamma qavish va bukib tikish operatsiyalarini, hattoki diametri 60 mm dan ortiq tsilindr detallarni ham tikishga imkon beradi. 9.5-rasm. 790 rusumli …
