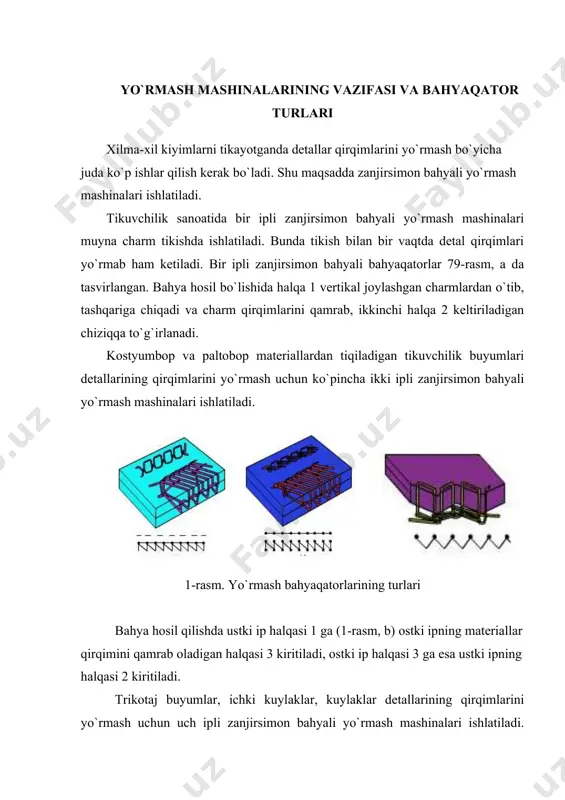

1403169779_43666.doc yo`rmash-tikish mashinalari reja: 1. yo`rmash mashinalarining vazifasi va baxyaqator turlari 2. «juki» (yaponiya) firmasining mo-2516-dd4-300 yo`rmash-tikish mashinasi 3. «zinger» firmasining 1831 u 012-3 yo`rmab tikish mashinasi 4. "pegasus" (yaponiya) firmasining ex3216-42r2/233 rusumli tikuv mashinasi 5. «tekstima» (germaniya) birlashmasining 8515/1704 rusumli yo`rmash–tikish mashinasi yo`rmash mashinalarining vazifasi va bahyaqator turlari xilma-xil kiyimlarni tikayotganda detallar qirqimlarini yo`rmash bo`yicha juda ko`p ishlar qilish kerak bo`ladi. shu maqsadda zanjirsimon bahyali yo`rmash mashinalari ishlatiladi. tikuvchilik sanoatida bir ipli zanjirsimon bahyali yo`rmash mashinalari muyna charm tikishda ishlatiladi. bunda tikish bilan bir vaqtda detal qirqimlari yo`rmab ham ketiladi. bir ipli zanjirsimon bahyali bahyaqatorlar 79-rasm, a da tasvirlangan. bahya hosil bo`lishida halqa 1 vertikal joylashgan charmlardan o`tib, tashqariga chiqadi va charm qirqimlarini qamrab, ikkinchi halqa 2 keltiriladigan chiziqqa to`g`irlanadi. kostyumbop va paltobop materiallardan tiqiladigan tikuvchilik buyumlari detallarining qirqimlarini yo`rmash uchun ko`pincha ikki ipli zanjirsimon bahyali yo`rmash mashinalari ishlatiladi. 1-rasm. yo`rmash bahyaqatorlarining turlari bahya hosil qilishda ustki ip halqasi …

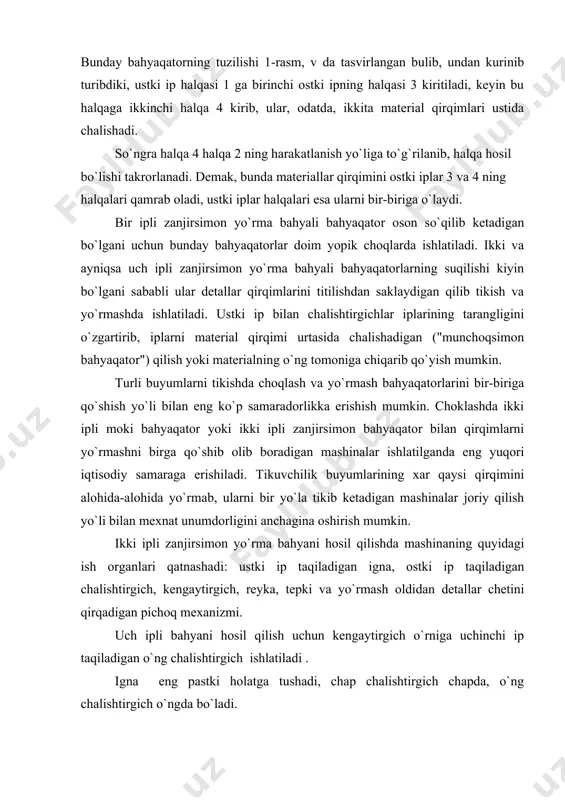

emak, bunda materiallar qirqimini ostki iplar 3 va 4 ning halqalari qamrab oladi, ustki iplar halqalari esa ularni bir-biriga o`laydi. bir ipli zanjirsimon yo`rma bahyali bahyaqator oson so`qilib ketadigan bo`lgani uchun bunday bahyaqatorlar doim yopik choqlarda ishlatiladi. ikki va ayniqsa uch ipli zanjirsimon yo`rma bahyali bahyaqatorlarning suqilishi kiyin bo`lgani sababli ular detallar qirqimlarini titilishdan saklaydigan qilib tikish va yo`rmashda ishlatiladi. ustki ip bilan chalishtirgichlar iplarining tarangligini o`zgartirib, iplarni material qirqimi urtasida chalishadigan ("munchoqsimon bahyaqator") qilish yoki materialning o`ng tomoniga chiqarib qo`yish mumkin. turli buyumlarni tikishda choqlash va yo`rmash bahyaqatorlarini bir-biriga qo`shish yo`li bilan eng ko`p samaradorlikka erishish mumkin. choklashda ikki ipli moki bahyaqator yoki ikki ipli zanjirsimon bahyaqator bilan qirqimlarni yo`rmashni birga qo`shib olib boradigan mashinalar ishlatilganda eng yuqori iqtisodiy samaraga erishiladi. tikuvchilik buyumlarining xar qaysi qirqimini alohida-alohida yo`rmab, ularni bir yo`la tikib ketadigan mashinalar joriy qilish yo`li bilan mexnat unumdorligini anchagina oshirish mumkin. ikki ipli zanjirsimon yo`rma bahyani hosil …

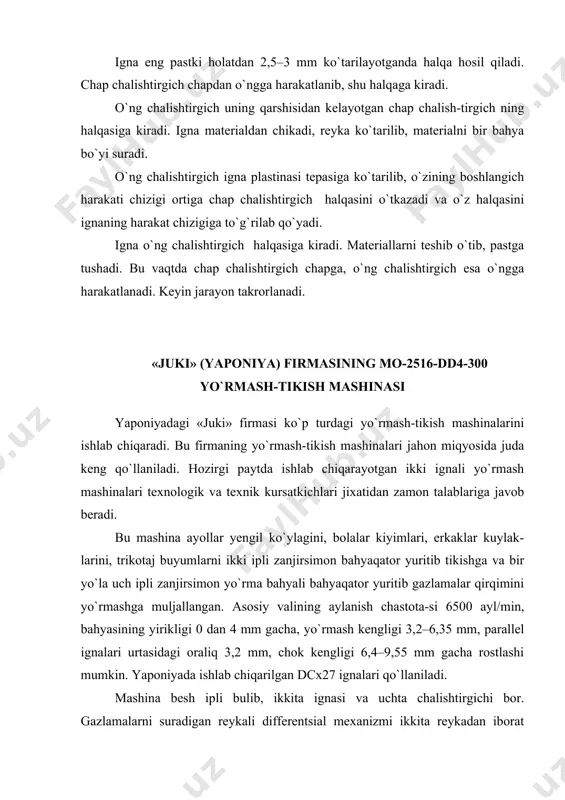

tirgich igna plastinasi tepasiga ko`tarilib, o`zining boshlangich harakati chizigi ortiga chap chalishtirgich halqasini o`tkazadi va o`z halqasini ignaning harakat chizigiga to`g`rilab qo`yadi. igna o`ng chalishtirgich halqasiga kiradi. materiallarni teshib o`tib, pastga tushadi. bu vaqtda chap chalishtirgich chapga, o`ng chalishtirgich esa o`ngga harakatlanadi. keyin jarayon takrorlanadi. «juki» (yaponiya) firmasining mo-2516-dd4-300 yo`rmash-tikish mashinasi yaponiyadagi «juki» firmasi ko`p turdagi yo`rmash-tikish mashinalarini ishlab chiqaradi. bu firmaning yo`rmash-tikish mashinalari jahon miqyosida juda keng qo`llaniladi. hozirgi paytda ishlab chiqarayotgan ikki ignali yo`rmash mashinalari texnologik va texnik kursatkichlari jixatidan zamon talablariga javob beradi. bu mashina ayollar yengil ko`ylagini, bolalar kiyimlari, erkaklar kuylak-larini, trikotaj buyumlarni ikki ipli zanjirsimon bahyaqator yuritib tikishga va bir yo`la uch ipli zanjirsimon yo`rma bahyali bahyaqator yuritib gazlamalar qirqimini yo`rmashga muljallangan. asosiy valining aylanish chastota-si 6500 ayl/min, bahyasining yirikligi 0 dan 4 mm gacha, yo`rmash kengligi 3,2–6,35 mm, parallel ignalari urtasidagi oraliq 3,2 mm, chok kengligi 6,4–9,55 mm gacha rostlashi mumkin. yaponiyada ishlab chiqarilgan …

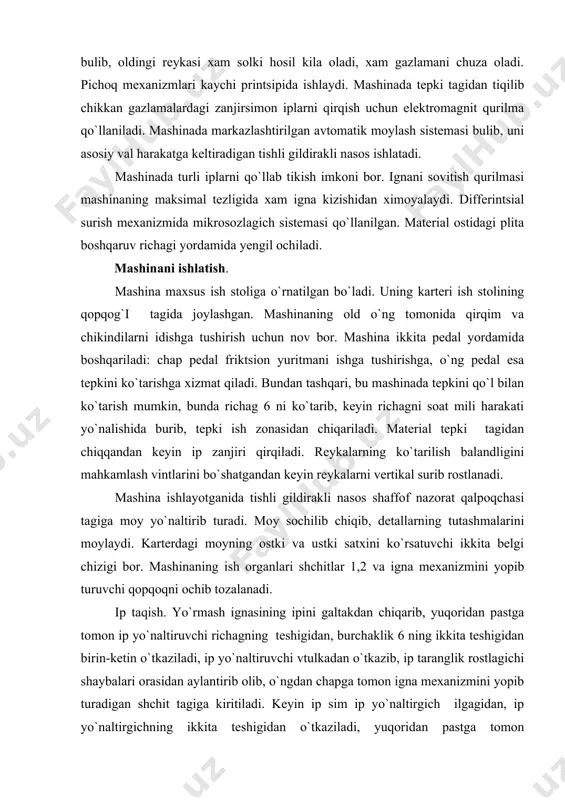

ifferintsial surish mexanizmida mikrosozlagich sistemasi qo`llanilgan. material ostidagi plita boshqaruv richagi yordamida yengil ochiladi. mashinani ishlatish. mashina maxsus ish stoliga o`rnatilgan bo`ladi. uning karteri ish stolining qopqog`i tagida joylashgan. mashinaning old o`ng tomonida qirqim va chikindilarni idishga tushirish uchun nov bor. mashina ikkita pedal yordamida boshqariladi: chap pedal friktsion yuritmani ishga tushirishga, o`ng pedal esa tepkini ko`tarishga xizmat qiladi. bundan tashqari, bu mashinada tepkini qo`l bilan ko`tarish mumkin, bunda richag 6 ni ko`tarib, keyin richagni soat mili harakati yo`nalishida burib, tepki ish zonasidan chiqariladi. material tepki tagidan chiqqandan keyin ip zanjiri qirqiladi. reykalarning ko`tarilish balandligini mahkamlash vintlarini bo`shatgandan keyin reykalarni vertikal surib rostlanadi. mashina ishlayotganida tishli gildirakli nasos shaffof nazorat qalpoqchasi tagiga moy yo`naltirib turadi. moy sochilib chiqib, detallarning tutashmalarini moylaydi. karterdagi moyning ostki va ustki satxini ko`rsatuvchi ikkita belgi chizigi bor. mashinaning ish organlari shchitlar 1,2 va igna mexanizmini yopib turuvchi qopqoqni ochib tozalanadi. ip taqish. yo`rmash ignasining ipini …

a ip yo`naltiruvchi teshikdan utkazib, taranglik rostlagichi shaybalari ning orasidan aylantirib, pastga tomon ip yo`naltiruvchi teshikga, o`ngdan chapga ip yo`naltiruvchi halqasidan o`tkaziladi, keyin yuqoridan pastga tomon ip yo`naltiruvchi choklash ignasi kuziga taqiladi. chap chalishtirgich ipini galtakdan richag, burchaklik 6 teshiklaridan o`tkazib, yuqoridan pastga tomon ip yo`naltiruvchi vtulkaga, ip yo`naltiruvchi teshikga kiritib, taranglik rostlagichi shaybalari orasidan aylantirib, ip yo`naltiruvchi teshikdan, keyin ip yo`naltiruvchi vtulkadan o`tkaziladi va ip yo`naltirgich teshigiga kiritiladi, o`ngdan chapga tomon ip yo`naltirgich teshigiga va pastdan yuqori tomon ip uzatgich teshiklaridan o`tkaziladi. maxovik g`ildirakni burab, chap chalishtirgichni chap chekka holatga keltirib, ipni pintset yordamida chalishtirgichning uchta teshigiga taqiladi. o`ng chalishtirgich ipi bobinadan ortdan oldinga tomon richaglar va 5 ning teshigidan o`tkaziladi, burchaklikning ikkita teshigidan o`tkazilib, yuqoridan pastga tomon ip yo`naltiruvchi vtulkadan o`tkazilib, ip yo`naltiruvchi teshikga kiritiladi, taranglik rostlagichi shaybalari orasidan aylantirib, ip yo`naltiruvchi teshikga kiritiladi. keyin ip ip yo`naltiruvchi vtulkadan, ip yo`naltirgichning teshigidan o`tkaziladi, o`ngdan chapga tomon ip yo`naltirgichning …
