дискли қуроллар ва тишли бороналар

PPTX 1.4 MB Free download

Page preview (5 pages)

Scroll down 👇

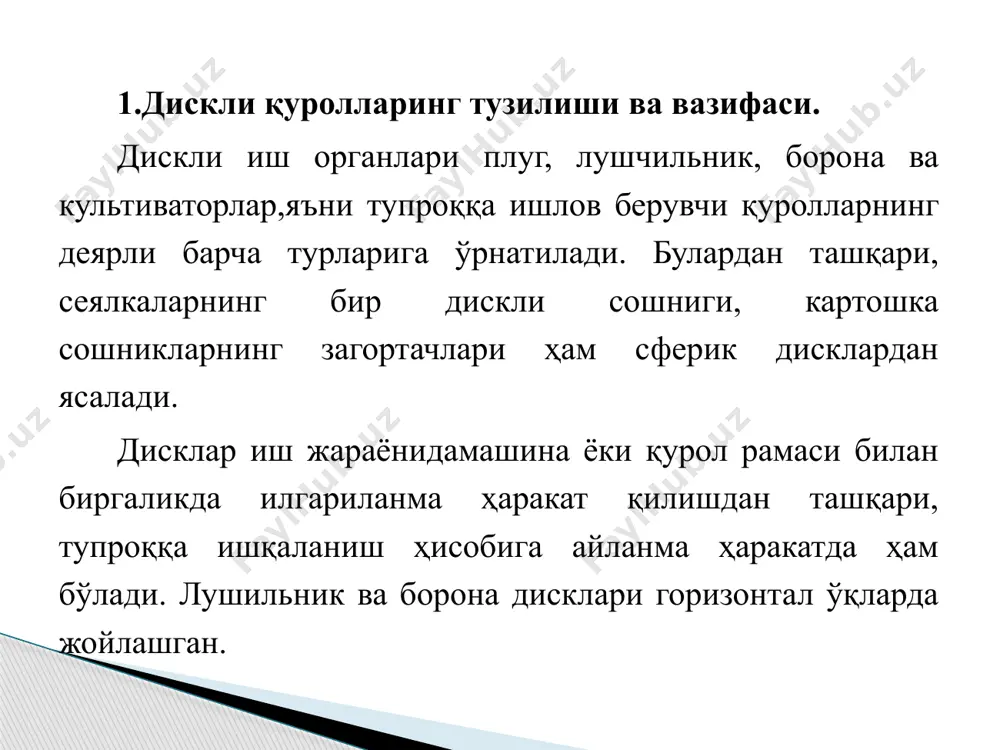

1531501484_67510.pptx /docprops/thumbnail.jpeg презентация powerpoint режа: дискли қуролларинг тузилиши ва вазифаси. сферик дискларнинг асосий параметрлари. бороналарни тузилиши ва ишлаши. дискли қуроллар ва тишли бороналар 1.дискли қуролларинг тузилиши ва вазифаси. дискли иш органлари плуг, лушчильник, борона ва культиваторлар,яъни тупроққа ишлов берувчи қуролларнинг деярли барча турларига ўрнатилади. булардан ташқари, сеялкаларнинг бир дискли сошниги, картошка сошникларнинг загортачлари ҳам сферик дисклардан ясалади. дисклар иш жараёнидамашина ёки қурол рамаси билан биргаликда илгариланма ҳаракат қилишдан ташқари, тупроққа ишқаланиш ҳисобига айланма ҳаракатда ҳам бўлади. лушильник ва борона дисклари горизонтал ўқларда жойлашган. дала лушчилниклар анғизни 8...10 см гача чуқур юмшатгич учун ишлатилади. саноатимизда лдг-5 (л-лушчильник, д-дискли, г-гидравлик бошқарилади, қамраш кенглиги 5 м) лд/-10 ва лдг-15 дискли тиркалма лушчильниклар ишлаб чиқарилади. уларнинг иш органлари диаметри 450...610 мм ли сферик дисклардан иборат. 8...10 та сферик диск умумий квадрат кесмли ўқда бир-биридан 170 мм оралиқда жойлаштирилиб дисклар батареяси (сексияси) ҳосил қилади. валда дисклар ва кериш втулкалари гайкалар билан сиқилади. иккита втулкага ўрнатилган …

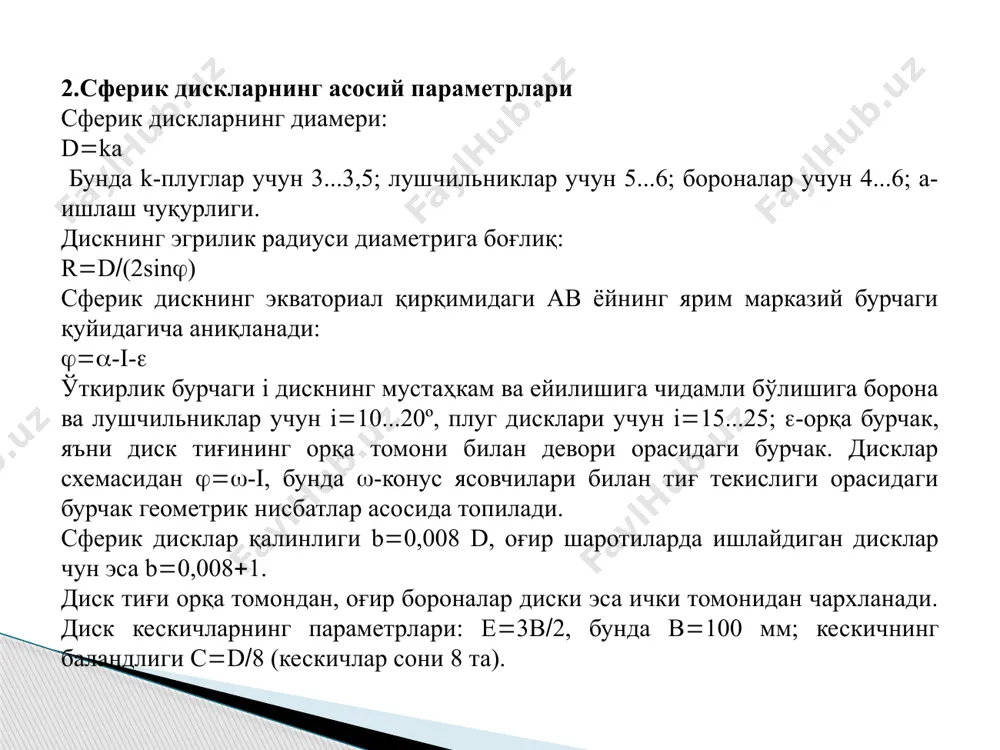

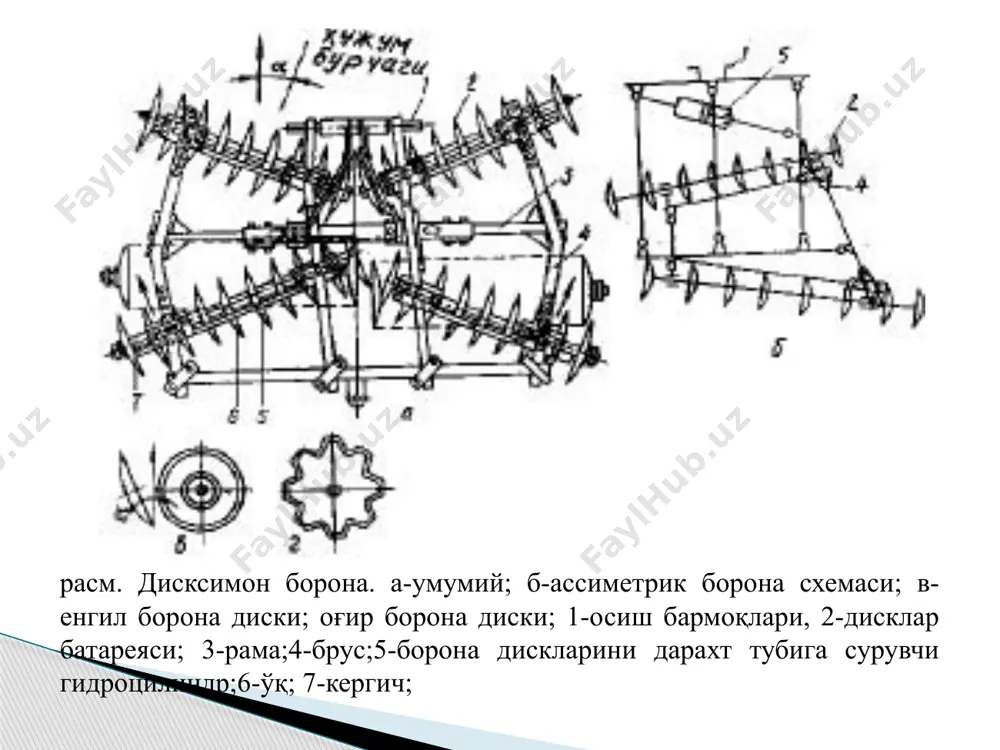

; 3-рама;4-брус;5-борона дискларини дарахт тубига сурувчи гидроцилиндр;6-ўқ; 7-кергич; 2.сферик дискларнинг асосий параметрлари сферик дискларнинг диамери: dka бунда k-плуглар учун 3...3,5; лушчильниклар учун 5...6; бороналар учун 4...6; а-ишлаш чуқурлиги. дискнинг эгрилик радиуси диаметрига боғлиқ: rd(2sin) сферик дискнинг экваториал қирқимидаги ав ёйнинг ярим марказий бурчаги қуйидагича аниқланади: -i- ўткирлик бурчаги i дискнинг мустаҳкам ва ейилишига чидамли бўлишига борона ва лушчильниклар учун i10...20º, плуг дисклари учун i15...25; -орқа бурчак, яъни диск тиғининг орқа томони билан девори орасидаги бурчак. дисклар схемасидан -i, бунда -конус ясовчилари билан тиғ текислиги орасидаги бурчак геометрик нисбатлар асосида топилади. сферик дисклар қалинлиги b0,008 d, оғир шаротиларда ишлайдиган дисклар чун эса b0,0081. диск тиғи орқа томондан, оғир бороналар диски эса ички томонидан чархланади. диск кескичларнинг параметрлари: е3в2, бунда в100 мм; кескичнинг баландлиги сd8 (кескичлар сони 8 та). расм. сферик дискнинг геометрик тавсифинини аниқлаш схемаси. дискни икки горизонтал текислик билан кесамиз: экваториал кесим 1-1 горизонтал ўқ бўйлаб ўтганда; иккинчи кесим 2-2 …

ан ерлардаги дехгончиликда экин гатор оралигидаги бегона утларни йуготиш, тупрогни юмшатиш каби ишлар бажарилади. ¤тлог ерлардаги пичаннинг ривожланишини кучайтириш учун ер усти саёз юмшатилади. кесими квадрат шаклидаги тишнинг учи бир томонидан кийик кесилган булади (расм). агар борона тиши қийиқ кесилган с томонга харакатланса, тупрогнинг реакция кучи таъсирида тиш югорига кутарилиб ерни саёзрог юмшатади ва аксинча, борона т томонга харакатланса, ерга чугуррок ботади. тишларни кирим сони кқ1 булган винт чизиги буйлаб жойлаштирилса, биринчи тиш таъсирида майдаланмасдан чап томонга сурилиб, голган кесакка оргадаги тиш тегмасдан утиб кетиши мумкин, натижада, тупрог етарли даражада майдаланмай колиши мумкин. агар k қ 2 кабул қилинса, бундай камчиликнинг олди олинади. image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.png image8.png image9.png image10.png image1.jpeg

дискли қуроллар ва тишли бороналар - Page 4

дискли қуроллар ва тишли бороналар - Page 5
