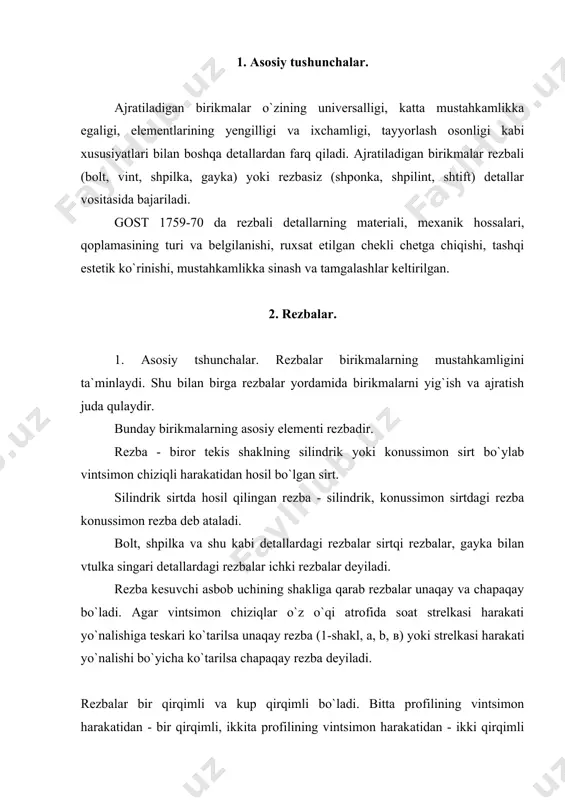

1404476423_53733.doc 2 4 8 = = = p t n ajraladigan birikmalar reja: 1. asosiy tushunchalar. 2. rezbalar. 3. rezbalarning turlari va belgilanishi 4. rezbalarning tasvirlanishi va belgilanishi (gost 2.311-68). rezbalarning tasvirlanishi 1. asosiy tushunchalar. ajratiladigan birikmalar o`zining universalligi, katta mustahkamlikka egaligi, elementlarining yengilligi va ixchamligi, tayyorlash osonligi kabi xususiyatlari bilan boshqa detallardan farq qiladi. ajratiladigan birikmalar rezbali (bolt, vint, shpilka, gayka) yoki rezbasiz (shponka, shpilint, shtift) detallar vositasida bajariladi. gost 1759-70 da rezbali detallarning materiali, mexanik hossalari, qoplamasining turi va belgilanishi, ruxsat etilgan chekli chetga chiqishi, tashqi estetik ko`rinishi, mustahkamlikka sinash va tamgalashlar keltirilgan. 2. rezbalar. 1. asosiy tshunchalar. rezbalar birikmalarning mustahkamligini ta`minlaydi. shu bilan birga rezbalar yordamida birikmalarni yig`ish va ajratish juda qulaydir. bunday birikmalarning asosiy elementi rezbadir. rezba - biror tekis shaklning silindrik yoki konussimon sirt bo`ylab vintsimon chiziqli harakatidan hosil bo`lgan sirt. silindrik sirtda hosil qilingan rezba - silindrik, konussimon sirtdagi rezba konussimon rezba deb ataladi. …

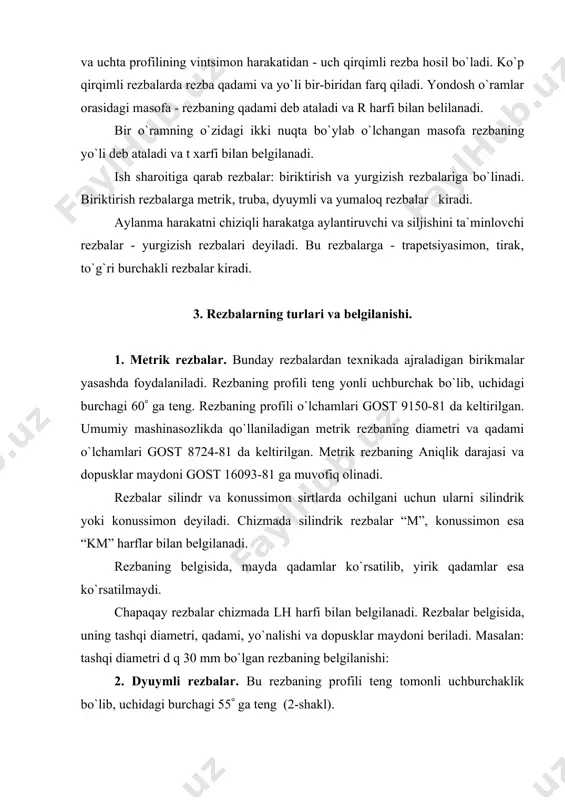

i. yondosh o`ramlar orasidagi masofa - rezbaning qadami deb ataladi va r harfi bilan belilanadi. bir o`ramning o`zidagi ikki nuqta bo`ylab o`lchangan masofa rezbaning yo`li deb ataladi va t xarfi bilan belgilanadi. ish sharoitiga qarab rezbalar: biriktirish va yurgizish rezbalariga bo`linadi. biriktirish rezbalarga metrik, truba, dyuymli va yumaloq rezbalar kiradi. aylanma harakatni chiziqli harakatga aylantiruvchi va siljishini ta`minlovchi rezbalar - yurgizish rezbalari deyiladi. bu rezbalarga - trapetsiyasimon, tirak, to`g`ri burchakli rezbalar kiradi. 3. rezbalarning turlari va belgilanishi. 1. metrik rezbalar. bunday rezbalardan texnikada ajraladigan birikmalar yasashda foydalaniladi. rezbaning profili teng yonli uchburchak bo`lib, uchidagi burchagi 60( ga teng. rezbaning profili o`lchamlari gost 9150-81 da keltirilgan. umumiy mashinasozlikda qo`llaniladigan metrik rezbaning diametri va qadami o`lchamlari gost 8724-81 da keltirilgan. metrik rezbaning aniqlik darajasi va dopusklar maydoni gost 16093-81 ga muvofiq olinadi. rezbalar silindr va konussimon sirtlarda ochilgani uchun ularni silindrik yoki konussimon deyiladi. chizmada silindrik rezbalar “m”, konussimon esa “km” harflar …

nday rezbalar, suv-gaz quvurlarida, ularni biriktiruvchi mufta, tirsak armaturalarda ishishlatiladi. bu rezbaning profili teng tomonli uchburchaklik bo`lib, uchidagi burchagi 55( ga teng. chiziqlarning uchi va o`yiqlarining tubi yumaloqlangan (2-shakl). rezbaning shartli belisiga: g harfi, rezbaning dyuymda ifodalangan o`lchami (dyuym “(“ - belgisisiz); o`rta diametrining aniqlik klassi (a yoki v) va rezbaning uzunlik (agar nostandart bo`lsa) o`lchamlari kiradi. chapaqay rezbalar uchun lh qo`shib yoziladi. misollar: g 1 1g`2 - a; g1 1g`2 lh - a; g1 1g`2 - b - 25, bu yerda 25, - rezba uzunligi mm da, a,v – aniqlik klasslari va 1 1g`2 - rezbaning tashqi diametri o`lchamlari (dyuymda). silindrik truba rezba o`lchamining belgisi, chiqarish chizig`ining tokchasi ustiga 18 - jadvalda ko`rsatilganidek yoziladi. rezbali birikmalarda o`tkazishlarni kasrli harflar bilan belgilanadi. 4. konussimon truba rezbalar. (gost 6211-81). bu rezbalarning profili uchidagi burchagi 55(. mazkur rezbaning profili 2-shakl, a da va o`lchamlari gost 6211-81 (st sev 1159-78) ga muvofiq olinadi. …

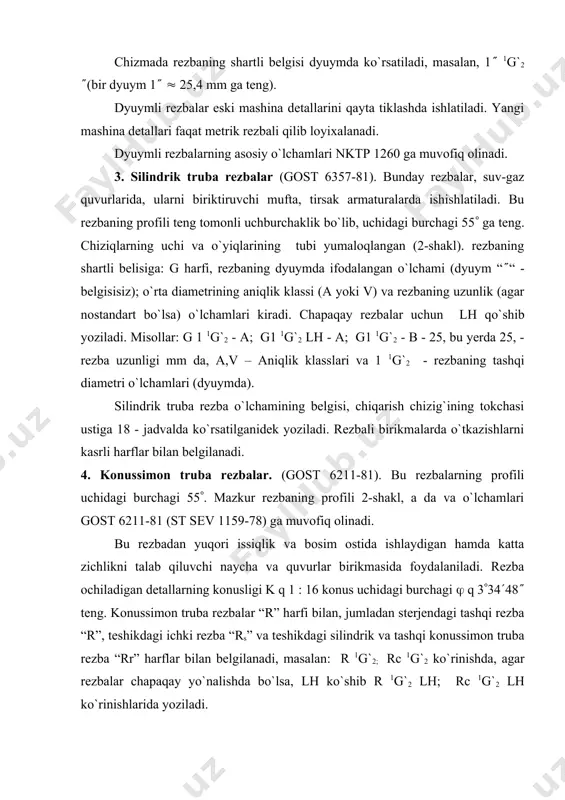

,4 mm) va davlat standarti kiradi. masalan: k3g`4 ( gost 6111-52. rezba o`lchami, chiqarish chizig`i tokchasi ustiga yoziladi. 6. konussimon metrik rezbalar. gost 25229-82. bu rezbaning profilidagi burchagi 60( bo`lib, konusligi kq1:16 gost 25229-82 ga muvofiq. chizmada konussimon metrik rezbalar: “km” - harflari, rezbaning tashqi diametri, qadami va yo`nalishini ko`rsatuvchi belgilar orqali ifodalanadi. masalan, km 36 x 2, chapaqay rezba uchun km 36 x 2 lh, gost 25229-82. konussimon metrik rezbalar, konussimon truba rezbalar kabi yuqori bosim ostida ishlaydigan quvurlarni biriktirishda ishlatiladi. 7. yumaloq rezbalar. uning profili va o`lchamlari gost 13536-68 ga muvofiq olinadi. mazkur rezbaning profili yumaloqlanganligi uchun uni yumoloq rezba deyiladi. bu rezbalardan, asosan santexnika, elektr-yoritish asboblarida, plastmassa va chinni buyumlarni biriktirishda foydalaniladi. gost 13536-68 ga muvofiq yumaloq rezbalar santexnika buyumlari jumraklari hamda qorishtirish ventillarining shpindellarida ishlatiladi. rezbaning shartli belgisi “kr”1 bo`lib, chizmada belgilanishi: kr 12 x 2,54 gost 1353668, bunda 2,54 - rezbaning qadami mm da, elektr …

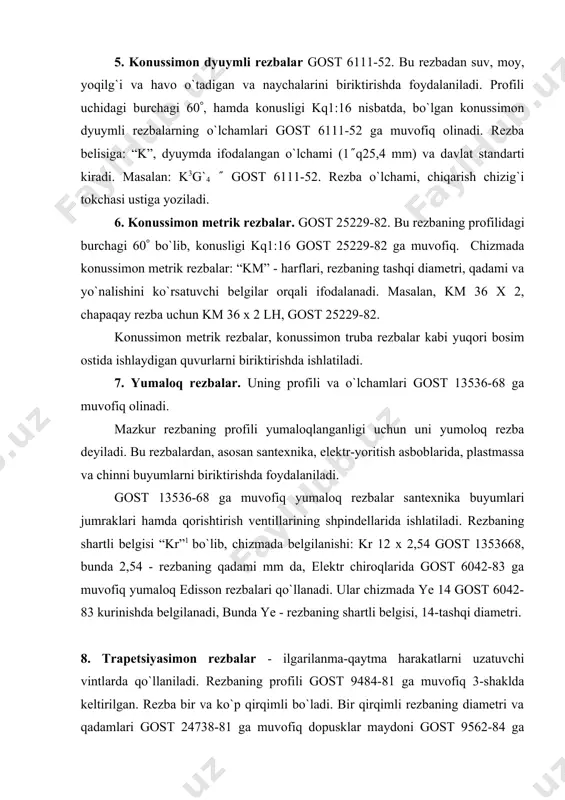

kiradi. masalan, diametri 50 mm, qadami rq4 mm va dopusklar maydoni 8 ye bo`lgan taqi rezbaning belgilanishi; tr 50 x 8(r4) - 8n gost 24739-81; chapaqay rezba uchun tr 50 x 8(r4)lh - 8n gost 24739-81, rezba belgisidagi r4-qadamlar, rezbaning yo`li tq8 mm, qirqimlar soni 9. tirak rezbalar - kuch bir tomonga yo`nalgan moslamalarda: domkrat, press, iskanja va shu kabi siqish vintlarida ishlatiladi. gost 10177-82 ga muvofiq, rezbaning profili. tirak rezbalar ham bir va ko`p kirimli qilib tayyorlanadi. tirak rezba “s” harfi bilan belgilanadi. tashqi diametri dq70 mm, qadami rq10 va dopusklar maydoni 7h bo`lgan bir qirqimli tashqi rezbaning belgilanishi: s 70 x 10 - 7h gost 10177-82, chapaqay rezba s 70 x 10 lhq7h gost 10177-82. ko`p qirqimli rezbalar belgisiga rezba yo`li (t) ham kiradi. masalan, rezba yo`li tq20 mm va sg`0 [ 20 (p10) gost 10177-82 shuni o`zi chapaqay rezba uchun s 70 x 20 (r10) lh gost …
