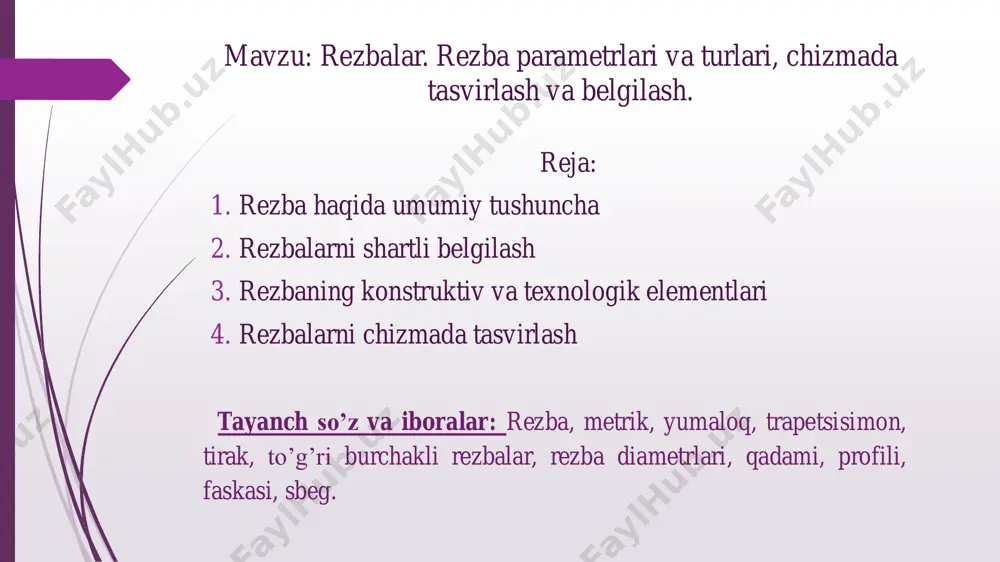

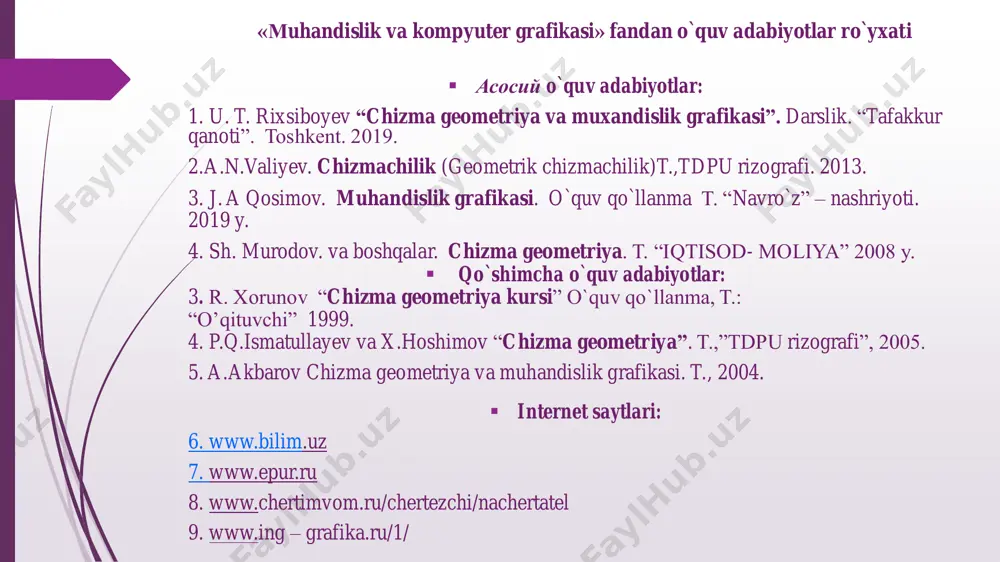

презентация powerpoint o`zbekiston respublikasi oliy va o’rta maxsus ta’lim vazilrligi toshkent irrigatsiya va qishloq xo`jaligini mexanizatsiyalash muhandislari instituti qarshi filiali “umumtexnika fanlari” kafedrasi “muhandislik va kompyuter grafikasi” fanidan ma’ruza darsi taqdimoti mavzu: rezbalar. rezba parametrlari va turlari, chizmada tasvirlash va belgilash. tuzdi: ass. jo`rayeva b.m. qarshi-2021 yil mavzu: rezbalar. rezba parametrlari va turlari, chizmada tasvirlash va belgilash. reja: 1. rezba haqida umumiy tushuncha 2. rezbalarni shartli belgilash 3. rezbaning konstruktiv va texnologik elementlari 4. rezbalarni chizmada tasvirlash tayanch so’z va iboralar: rezba, metrik, yumaloq, trapetsisimon, tirak, to’g’ri burchakli rezbalar, rezba diametrlari, qadami, profili, faskasi, sbeg. «мuhandislik va kompyuter grafikasi» fandan o`quv adabiyotlar ro`yxati ▪ асосий o`quv adabiyotlar: 1. u. t. rixsiboyev “chizma geometriya va muxandislik grafikasi”. darslik. “tafakkur qanoti”. toshkent. 2019. 2.a.n.valiyev. chizmachilik (geometrik chizmachilik)t.,tdpu rizografi. 2013. 3. j. a qosimov. muhandislik grafikasi. o`quv qo`llanma t. “navro`z” – nashriyoti. 2019 y. 4. sh. murodov. va boshqalar. chizma geometriya. t. “iqtisod- …

2 / 20

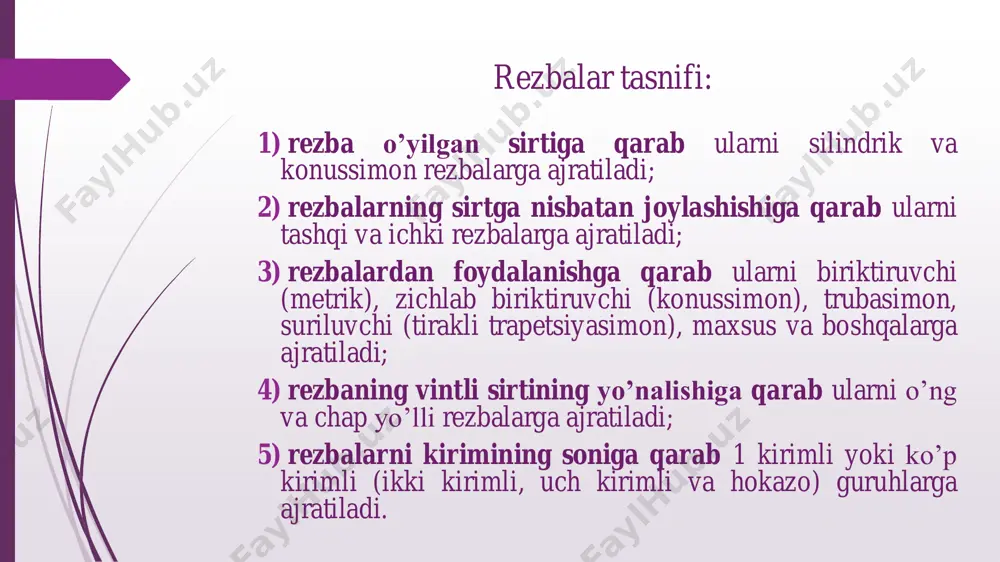

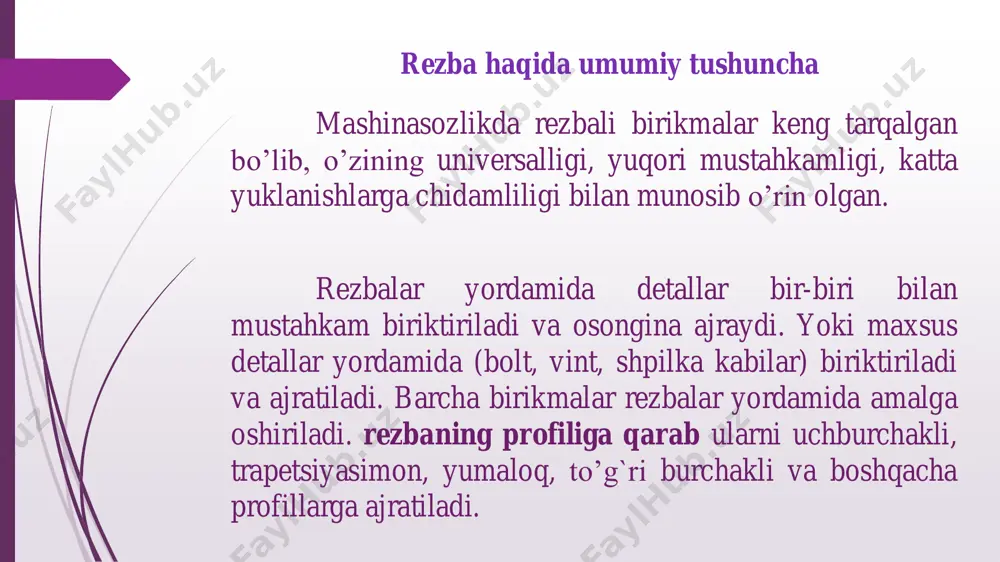

di. yoki maxsus detallar yordamida (bolt, vint, shpilka kabilar) biriktiriladi va ajratiladi. barcha birikmalar rezbalar yordamida amalga oshiriladi. rezbaning profiliga qarab ularni uchburchakli, trapetsiyasimon, yumaloq, to’g`ri burchakli va boshqacha profillarga ajratiladi. rezbalar tasnifi: 1) rezba o’yilgan sirtiga qarab ularni silindrik va konussimon rezbalarga ajratiladi; 2) rezbalarning sirtga nisbatan joylashishiga qarab ularni tashqi va ichki rezbalarga ajratiladi; 3) rezbalardan foydalanishga qarab ularni biriktiruvchi (metrik), zichlab biriktiruvchi (konussimon), trubasimon, suriluvchi (tirakli trapetsiyasimon), maxsus va boshqalarga ajratiladi; 4) rezbaning vintli sirtining yo’nalishiga qarab ularni o’ng va chap yo’lli rezbalarga ajratiladi; 5) rezbalarni kirimining soniga qarab 1 kirimli yoki ko’p kirimli (ikki kirimli, uch kirimli va hokazo) guruhlarga ajratiladi. rezba – bu slindrik yoki konus sirti bo’ylab tekis kontur vintsimon harakatidan hosil bo’lgan sirt. hamma rezbalar ikki guruhga bo’linadilar: standartlashtirilgan va standartlashtirilmagan. standartlashtirilgan rezbalarni parametri (profili, qadami va diametri) standart bilan aniqlangan. standartlashtirilmagan rezbalar yoki maxsus rezbalarni parametrlari standartga to’g’ri kelmaydi. rezba turlarini uning …

3 / 20

o’llaniladi. ular bir kirimlik va ko’p kirimlik bo’lishi mumkin. rezbalarni shartlik belgilash 1-jadval o’zdst: 2.708-97 bo’yicha rezbani asosiy o’lchovlari quyidagilar: • rezbaning o’qi – vint hosil bo’lgan sirtning o’qi; • rezbaning profili – rezbaning o’qi orqali o’tgan kesuvchi tekislikda bo’lgan kesimdagi tishning chiqqan qismi; • rezbaning yuqori va ostki qismi – vintli rezba sirtining yuqori qismi va ichki, ya`ni rezba ariqchasining tubi qismi; • rezbaning tashqi diametri (d)sirtiga o’tilgan rezbaning tashqi (nominal) diametri, teshikka o’yilgan rezbaning katta yuqori qismi sirti; 6-rasm • rezbaning ichki diametri (d1) – sirtga o’yilgan rezbaning ichki diametri, teshikka o’yilgan rezbaning ustki ya`ni, tashqi deametri qismi sirti ; • rezbaning qadami (p) –rezbaning bir o’rami, ya`ni silindr yoki konus sirtida nuqtaning bir marta aylnib chiqqandagi chizgan vint chizig`iga teng masofa; • rezbaning sbegi- detalning silliq qismidan rezbaning to’liq o’yilgan joygacha bo’lgan masofa; • konus rezbaning keltirilgan o’rtacha diametri- tashqi yoki ichki konus rezbaning profili chiziqli va …

4 / 20

diametri bo’yicha tutash asosiy chiziq, ichki diametri bo’yicha tutash ingichka chiziq bilan tasvirlanadi. (9-rasm). rezbani sterjini o’qiga parallel bo’lgan tekislikdagi hosil bo’lgan tasvirda, rezbani ichki diametri bo’yicha tutash ingichka chiziq bilan rezbani hamma uzunlik bo’yicha sbegsiz chiziladi. sterjinni o’qiga perpendikulyar bo’lgan tekislikda hosil bo’lgan ko’rinishda rezbaning qismiga teng aylananing taxminiy ¾ qismiga teng aylana yoyi chiziladi. aylana hohlagan joyda uzulish mumkin. lekin o’qda uzulishiga maslahat berilmaydi. rezbani chegarasini aniqlaydigan chiziqni uning profilini to’liq oxirigacha chiziladi (sbeg boshlanishidan oldin). 9-rasm 10-rasm agar rezbalik teshik ko’rinmas chiziq bilan ko’rsatilgan bo’lsa, u holda rezbani shtrix punktir chiziqga parallel va u bilan bir xil qalinlikdagi chiziq bilan ko’rsatiladi. (11-rasm). 11-rasm nazorat uchun savollar: 1. rezbalarning qo’llanilishi tushuntiring? 2. rezbalarning guruhlanishi bo’yicha sanab bering? 3. ichki rezbaga ta’rif bering? 4. tashqi rezbaga ta’rif bering? 5. rezbalarni shartli belgilanishini ko’rsating 6. rezbaning konstruktiv va texnologik elementlarini ayting va chizmadan ko’sating. 7. rezbalarni chizmada tasivrlanishini ko’rsating. uyga …

5 / 20
