1 / 27

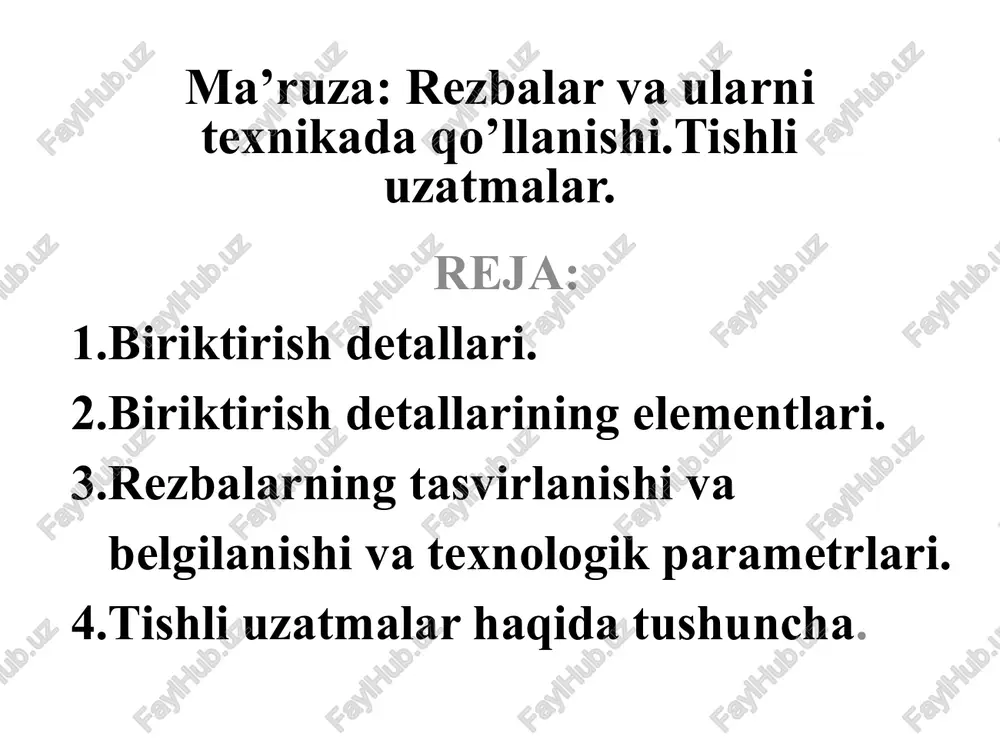

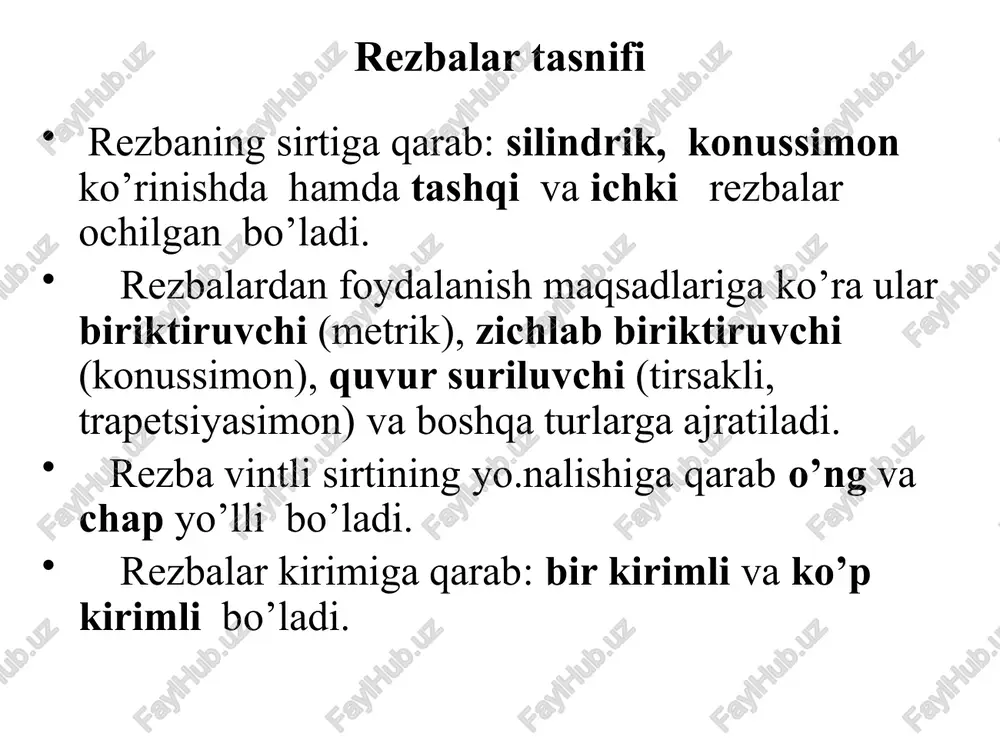

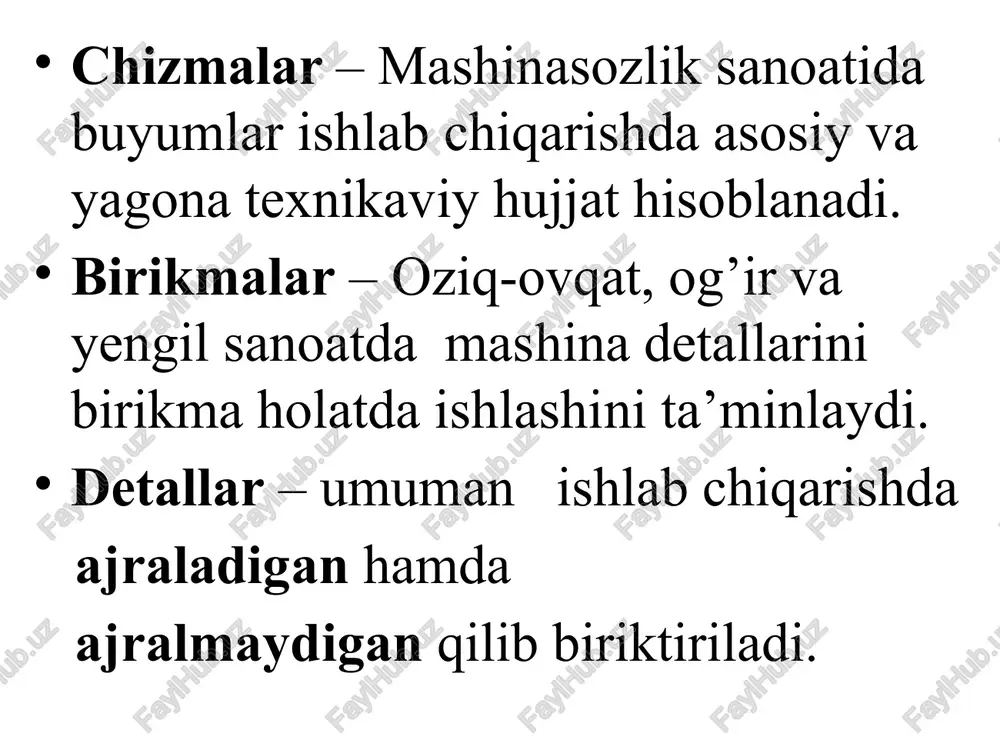

12-ma’ruza.rezbalar va ularni texnikada qo’llanishi. ma’ruza: rezbalar va ularni texnikada qo’llanishi.tishli uzatmalar. reja: 1.biriktirish detallari. 2.biriktirish detallarining elementlari. 3.rezbalarning tasvirlanishi va belgilanishi va texnologik parametrlari. 4.tishli uzatmalar haqida tushuncha. chizmalar – mashinasozlik sanoatida buyumlar ishlab chiqarishda asosiy va yagona texnikaviy hujjat hisoblanadi. birikmalar – oziq-ovqat, og’ir va yengil sanoatda mashina detallarini birikma holatda ishlashini ta’minlaydi. detallar – umuman ishlab chiqarishda ajraladigan hamda ajralmaydigan qilib biriktiriladi. rezbalar tasnifi rezbaning sirtiga qarab: silindrik, konussimon ko’rinishda hamda tashqi va ichki rezbalar ochilgan bo’ladi. rezbalardan foydalanish maqsadlariga ko’ra ular biriktiruvchi (metrik), zichlab biriktiruvchi (konussimon), quvur suriluvchi (tirsakli, trapetsiyasimon) va boshqa turlarga ajratiladi. rezba vintli sirtining yo.nalishiga qarab o’ng va chap yo’lli bo’ladi. rezbalar kirimiga qarab: bir kirimli va ko’p kirimli bo’ladi. rezbalar: uchburchakli, trapetsiyasimon,yumaloq va to’g’ri burchakli bo’ladi. metrik rezba: o’zdst:2,317-96 . 1- 600 mm bo’lgan diametri ikki hil bo’ladi. yirik qadam 1-68 mm. gacha va raqam oldiga m 20 harfi qo’yiladi. mayda qadam …

2 / 27

iladi. plashka va metchik oldindan tayyorlannan sterjen va teshikga rezba kesish uchun qo’llaniladi. ajraladigan birikmalarga: boltli,shpilkali,vintli, shlitsali va shponkali birikmalar kiradi. ajraladigan birikmalar ikki turli ya’ni: qo’zg’aladigan va qo’zg’almaydigan birikmalardan iborat. qo’zg’aladigan birikmalarga: shlitsali va shponkali birikmalar kiradi. qo’zg’almaydigan birikmalarga: boltli, shpilkali va vintli birikmalar kiradi bolt – bu rezbali silindrik sterjen va kallakdan iborat detaldir. odatda muntazam olti burchakli kallakning yuqorigi qismi 300 burchakli faska, sterjenning uchi esa 450 burchakli faska bilan tugallanadi. ishlatilishiga qarab, asosan boltlar yuqori, normal va past aniqlikda tayyorlanadi. bolt, gayka va shayba boltning birikma xolatda ko’rinishi. shpilkalarga ikki tomonlama rezba ochiladi. shpilkaning har ikki tomoniga rezba ochiladi. shpilka uyasi va birikma holda ko’rinishi qo’zg’aladigan birikmalar shponkali birikma: aylanma harakatni valdan shkivga, tishli g’ildirakka, maxovikka uzatish uchun foydalaniladi.shponka ikki detalning o’yiq joyiga o’rnatiladi, va ularni bir-biriga nisbatan harakatlanishini ta’minlaydi.shponka o’zining tuzilishi ga qarab ponasimon, prizmatik va segmentsimon turlarga bo’linadi. shponkalar 1-ponasimon, 2- prizmatik, 3-segmentli ko’rinishda …

3 / 27

ayvandlash usuli ishlatiladi. ajralmaydigan birikmalar 1. payvand birikma-eritib yoki bosim bilan payvandlanadi. payvandlashning turlari quyidagicha: elektr yoyi yordamida -e; gaz yordamida payvandlash – g; kontaktli payvandlash – k. payvan choklar payvand choklar metallarni eritib quyishi natijasida hosil bo’ladi. detalni payvadlab ulashning turli usullari bor; choklar uchma-uch, ustma-ust, burchakli va tavr usulida bajariladi. ko’rinadigan payvand choklar asosiy tutash chiziqda, ko’rinmaydigan payvand choklar esa shtrih chiziq bilan belgilanadi. payvand birikmalar eritib yoki bosim bilan payvandlanadi. payvand choklar uzluksiz va har yer-har yeridan choklanishi mumkin. parchin cxhoklar bir uchida qalpog’i bo’lgan silindrik sterjendan iborat. ular mustahkam va zich mustahkam choklarga bolinadi. parchinlash detallarga o’yiq ochiladi qizdirilgan parchin mix mustahkamlanadi. diametri 10mm kichik bo’lsa qizdirilmaydi. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.jpeg image18.jpeg image19.jpeg image20.jpeg image21.png image22.png image23.png image24.png image25.png image26.png /docprops/thumbnail.jpeg

4 / 27

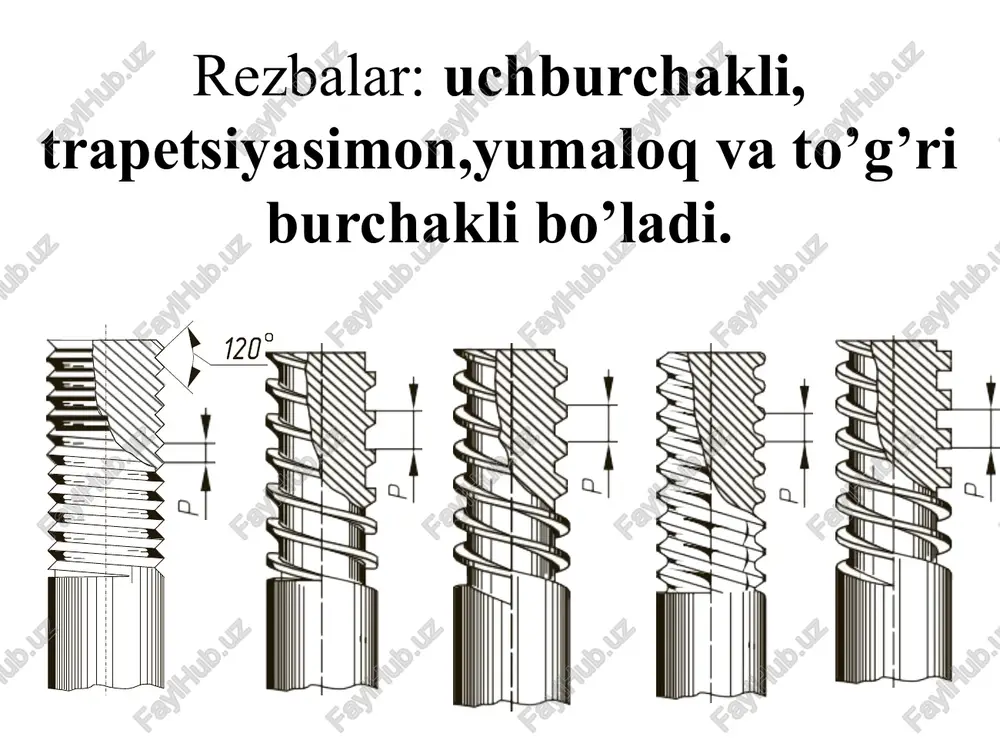

rezbalar va ularni texnikada qo’llanishi.tishli uzatmalar. - Page 4

5 / 27

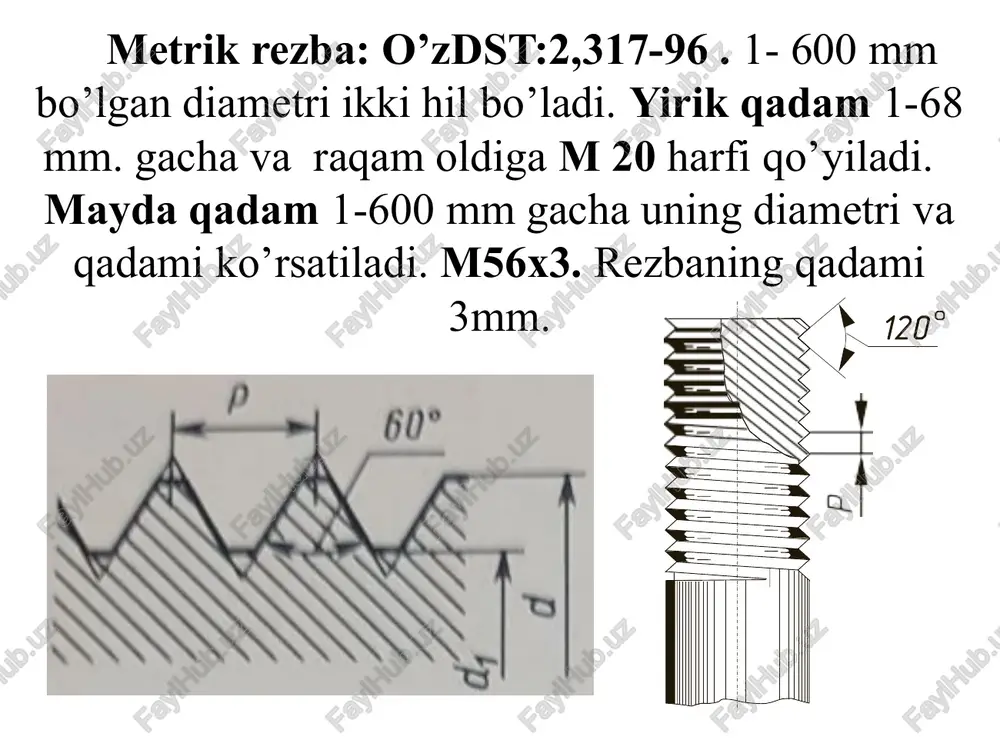

rezbalar va ularni texnikada qo’llanishi.tishli uzatmalar. - Page 5
